(RFS)●ACV-10HS●ACV-15HS●ACV-20HS●ACV-25HS●ACV-25HS●(ACV10HS)●(ACV15HS)●(ACV20HS)●ACV25HS ●ACV30HS●Vacuum generator●진공 이젝타●진공 펌프●Vacuum Pump●(-92kPA)(27L/min~225L/min)●(Mutuko,Convum)●(RFS)

●(RFS, with muffer) Only Vacuum generator

●ACV-10HS (csq4015)

(vacuum=G1/8 F) (air=G1/8 F) (-92kpa) (27L/min)

 ●(RFS, with muffer) Only Vacuum generator

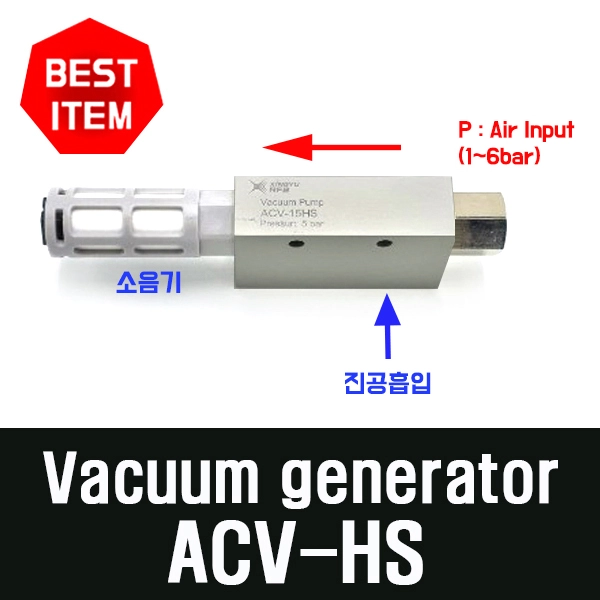

●ACV-15HS (csq4016)

(vacuum=G1/4 F) (air=G1/4 F) (-92kpa) (63L/min)

●(RFS, with muffer) Only Vacuum generator

●ACV-20HS (csq4017)

(vacuum=G3/8 F) (air=G1/4 F) (-92kpa) (110L/min)

●(ERFS, with muffer) Only Vacuum generator

ACV-25HS  (csq4931)

(vacuum=G1/2 F) (air=G3/8 F)  (-92kpa) (160L/min)

●(ERFS, with muffer) Only Vacuum generator

ACV-30HS  (csq4932)

(vacuum=G1/2 F) (air=G1/2 F) (-92kpa) (225L/min)

1. 글로벌 규격 호환 (Convum / Myotoku CV·ACV 시리즈 대응)

   • 공압 현장에서 가장 널리 쓰이는 Convum 타입 디멘션과 설치 홀, 배관 포트 규격을 채택하여 기존 설비의 1:1 대체 및 유지보수가 용이합니다.

2. 강력한 도달 진공도 (-92 kPa)

   • 최대 -92 kPa (약 -690 mmHg)의 정밀 고진공을 형성하여 중량물이나 표면이 다소 거친 워크(작품)도 안정적으로 흡착 고정합니다.

3. 넓은 흡입 유량 범위 (27 L/min ~ 225 L/min)

   • 노즐 크기에 따라 27 L/min의 소형 사양부터 최대 225 L/min의 대유량 사양까지 라인업이 구성되어 있어, 통기성이 있는 자재(종이, 박스, 직물 등)나 대형 패드 라인에 최적화되어 있습니다.

4. 심플하고 견고한 노즐 구조

   • 구동부(모터 등)가 없는 단순 에어 분사 방식(Venturi Principle)으로 고장이 적고 수명이 길며, 정비가 용이합니다.

   • 소음기(Silencer) 일체형/원터치 연결 구조를 지원하여 정숙한 작업 환경을 제공합니다.

■모델별 주요 규격 비교 (ACV-10HS ~ ACV-30HS)

(※ HS 명칭은 High Vacuum / Standard Ejector Type을 의미합니다.)

■주요 적용 분야

• 자동화 로봇 핸드 및 엔드이펙터: 다축 이송 로봇의 진공 흡착 헤드

• 포장 및 물류 자동화 라인: 박스 개봉, 카톤 포장, 비닐 및 라벨 흡착 이송

• 유리, 금속 파이프 및 철판 핸들링: 중량물 자재 이송 및 정밀 이송

• 목재 및 플라스틱 가공 설비: CNC 가공용 진공 클램핑 및 흡착 테이블
