HRN●HRN10●HRN15●HRN20●HRN30●HRNHRN100S-C180 이 모델만 제작●HRN200●HRN400●HRN700●Rotary Actuator with cushion mechanism●구로다 뉴메틱●구로다 유압 회전 실린더●(FONTAL,Parker)

HRN(FONTAL) 카탈로그 HRN(Parker) 카탈로그

●HRN100S-C180 를 제외한 나머지 사양 단종!

●(Single vane) HYDRAULIC  HI-Rotary Actuator (Fontal) (Parker)

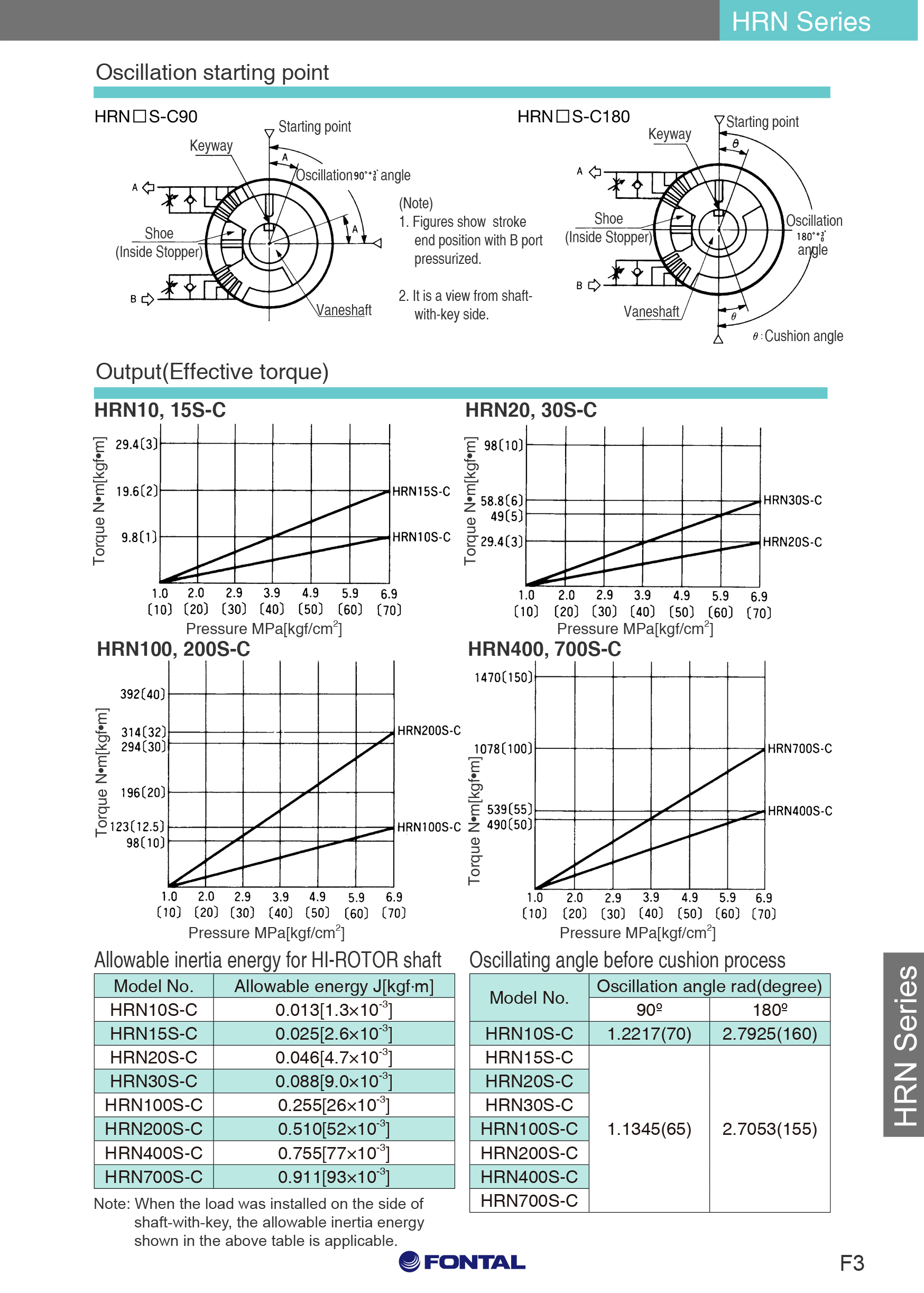

●with cushion mechanism

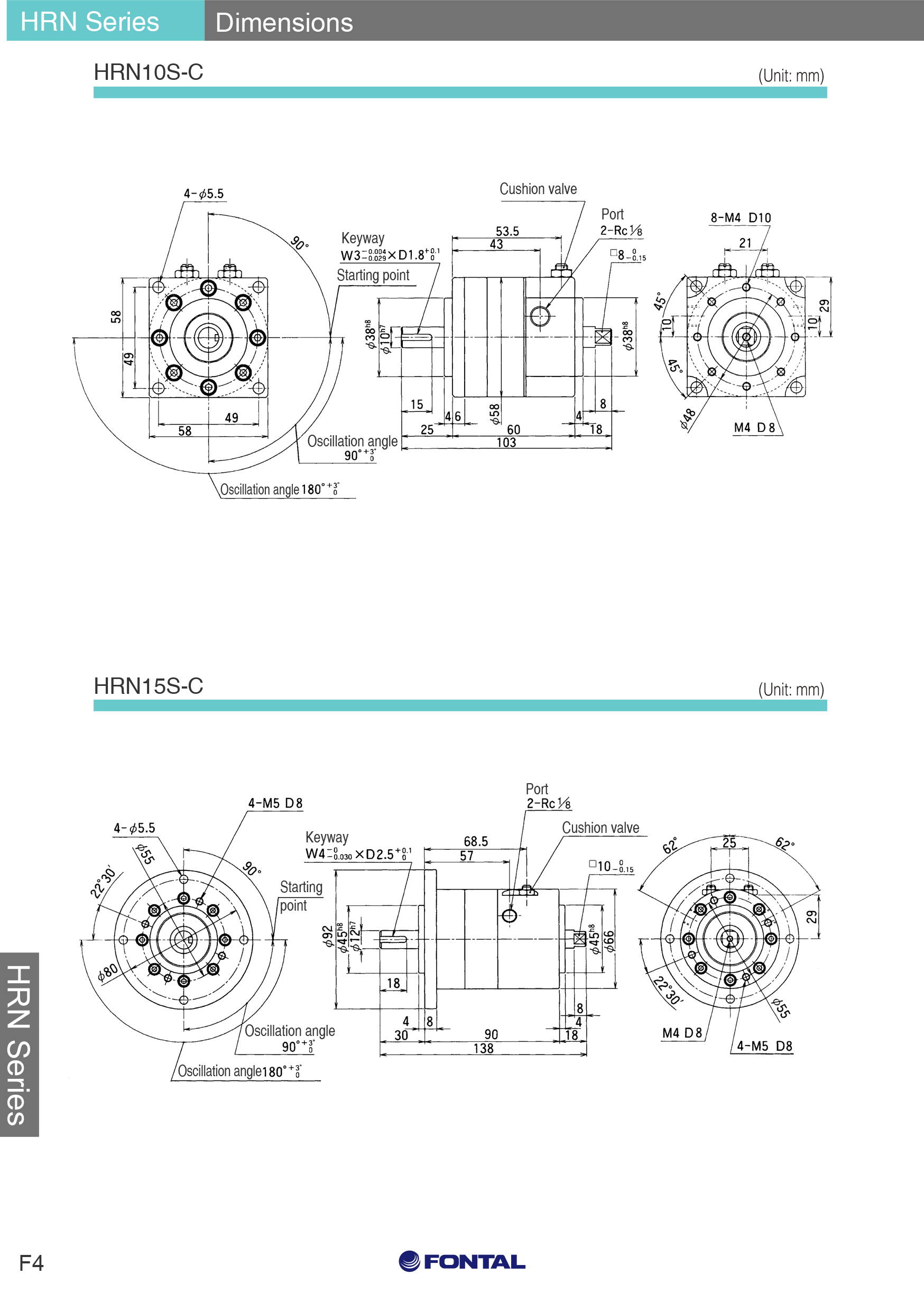

●HRN10S-C

●HRN15S-C

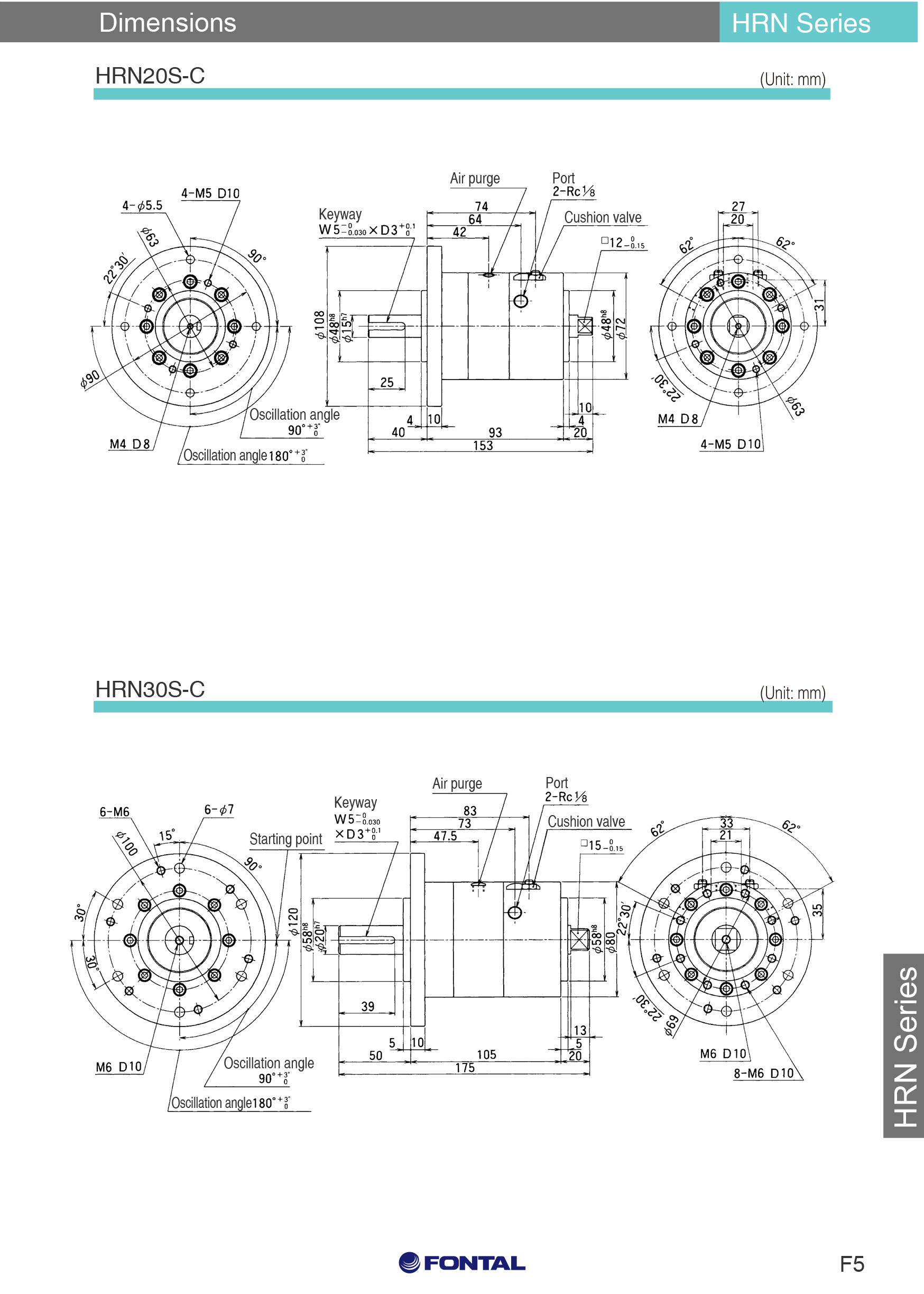

●HRN20S-C

●HRN30S-C

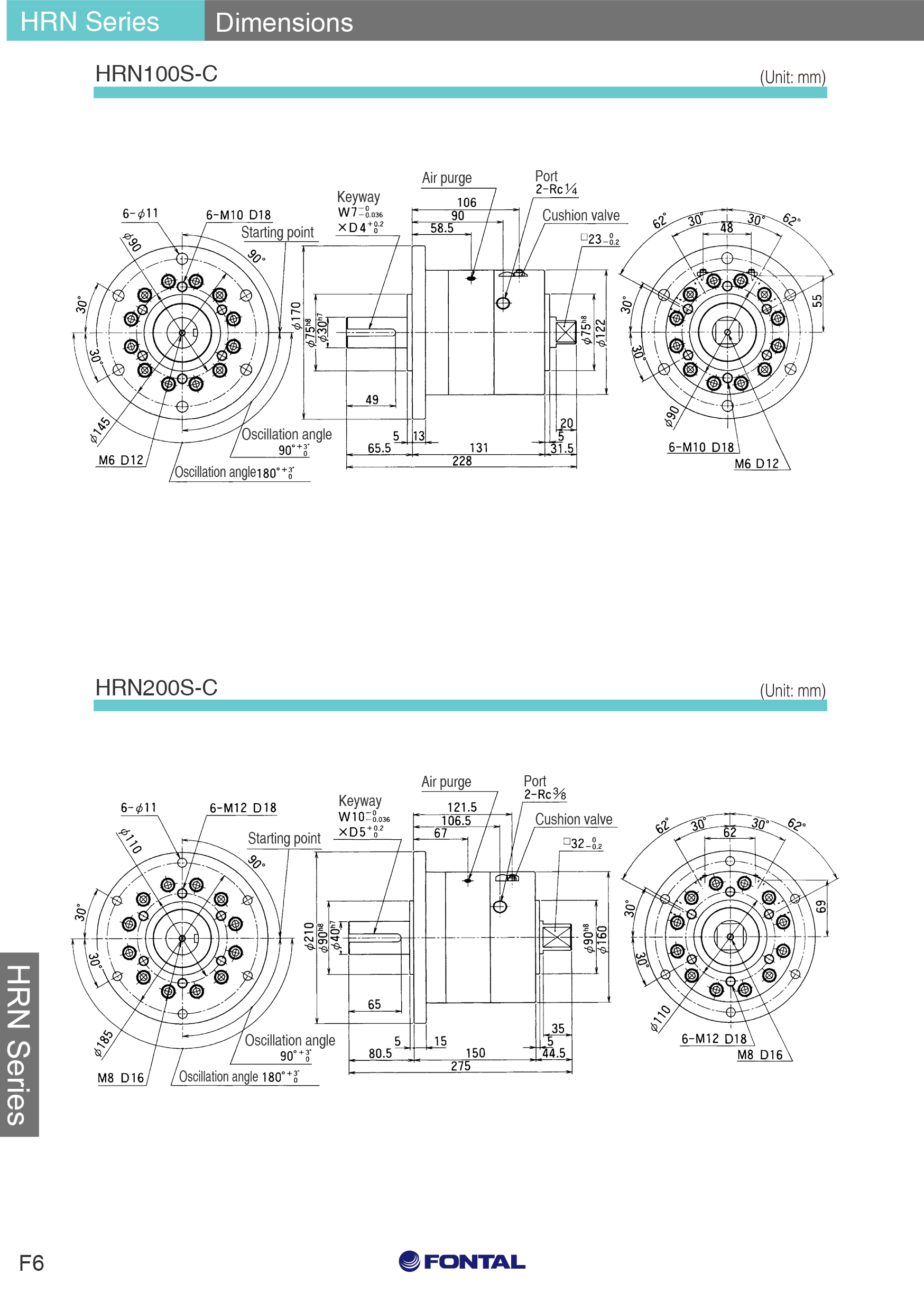

●HRN100S-C

●HRN100S-C180 (CSQ5358)

●HRN200S-C

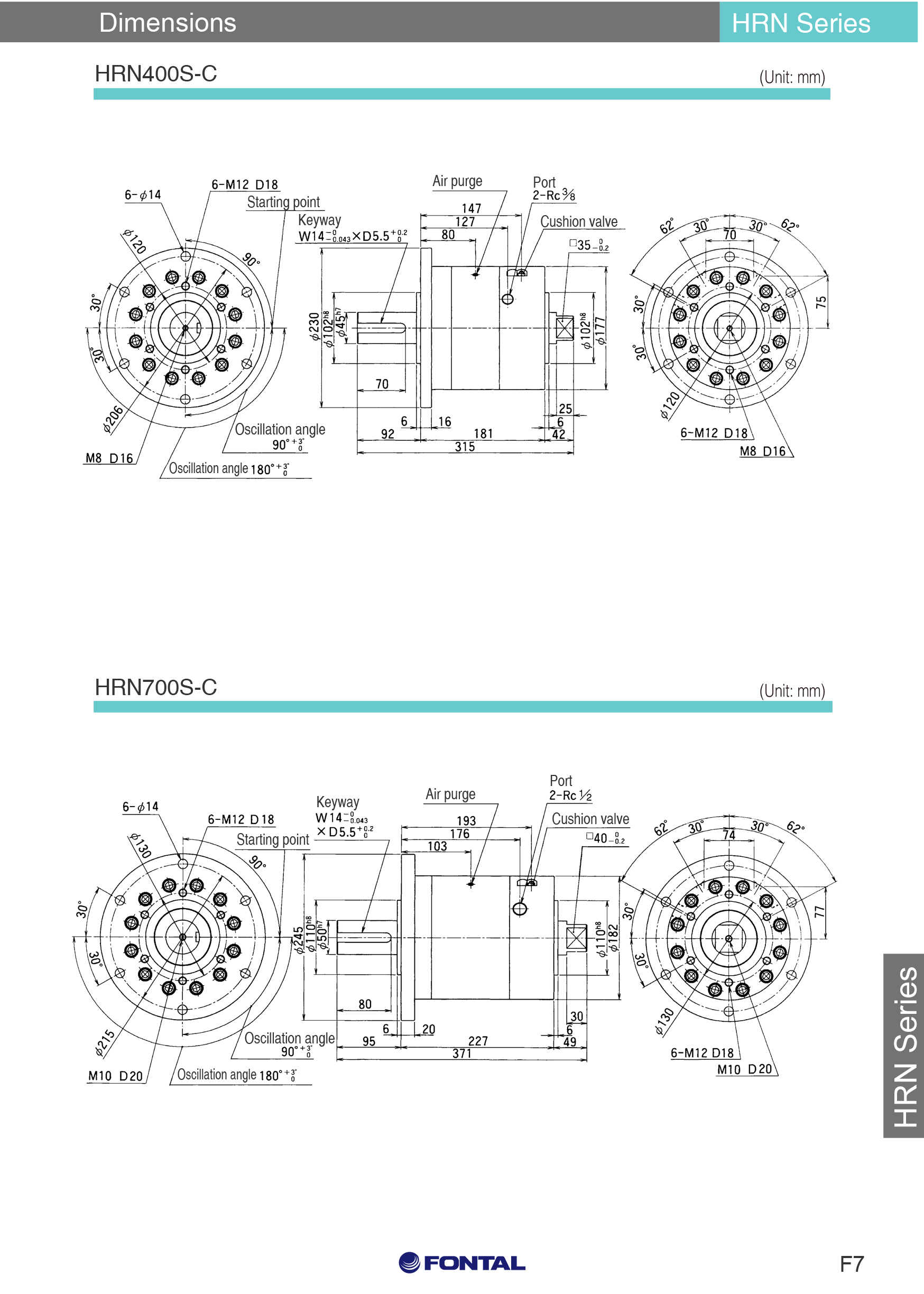

●HRN400S-C

●HRN700S-C

●(Double vane) HYDRAULIC  HI-Rotary Actuator (Fontal) (Parker)

●with cushion mechanism

●HRN10D-C

●HRN15D-C

●HRN20D-C

●HRN30D-C

●HRN100D-C

●HRN200D-C

●HRN400D-C

●HRN700D-C

●(Single vane) HYDRAULIC  HI-Rotary Actuator (Fontal) (Parker)

●HRN10S

●HRN15S

●HRN20S

●HRN30S

●HRN100S

●HRN200S

●HRN400S

●HRN700S

●(Double vane) HYDRAULIC  HI-Rotary Actuator (Fontal) (Parker)

●HRN10D

●HRN15D

●HRN20D

●HRN30D

●HRN100D

●HRN200D

●HRN400D

●HRN700D

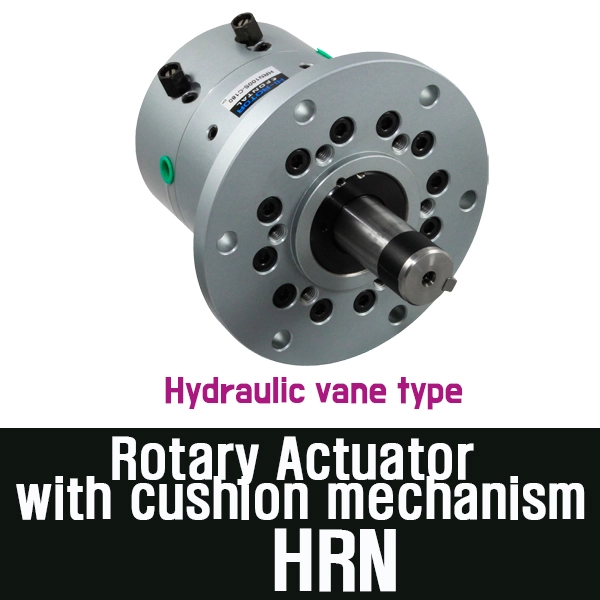

■KURODA / FONTAL (현 Parker Kuroda Pneumatics)의 쿠션 메커니즘 일체형 유압/고출력 회전 실린더인

HRN 시리즈 카탈로그 사양 및 HRN100S-C180 모델

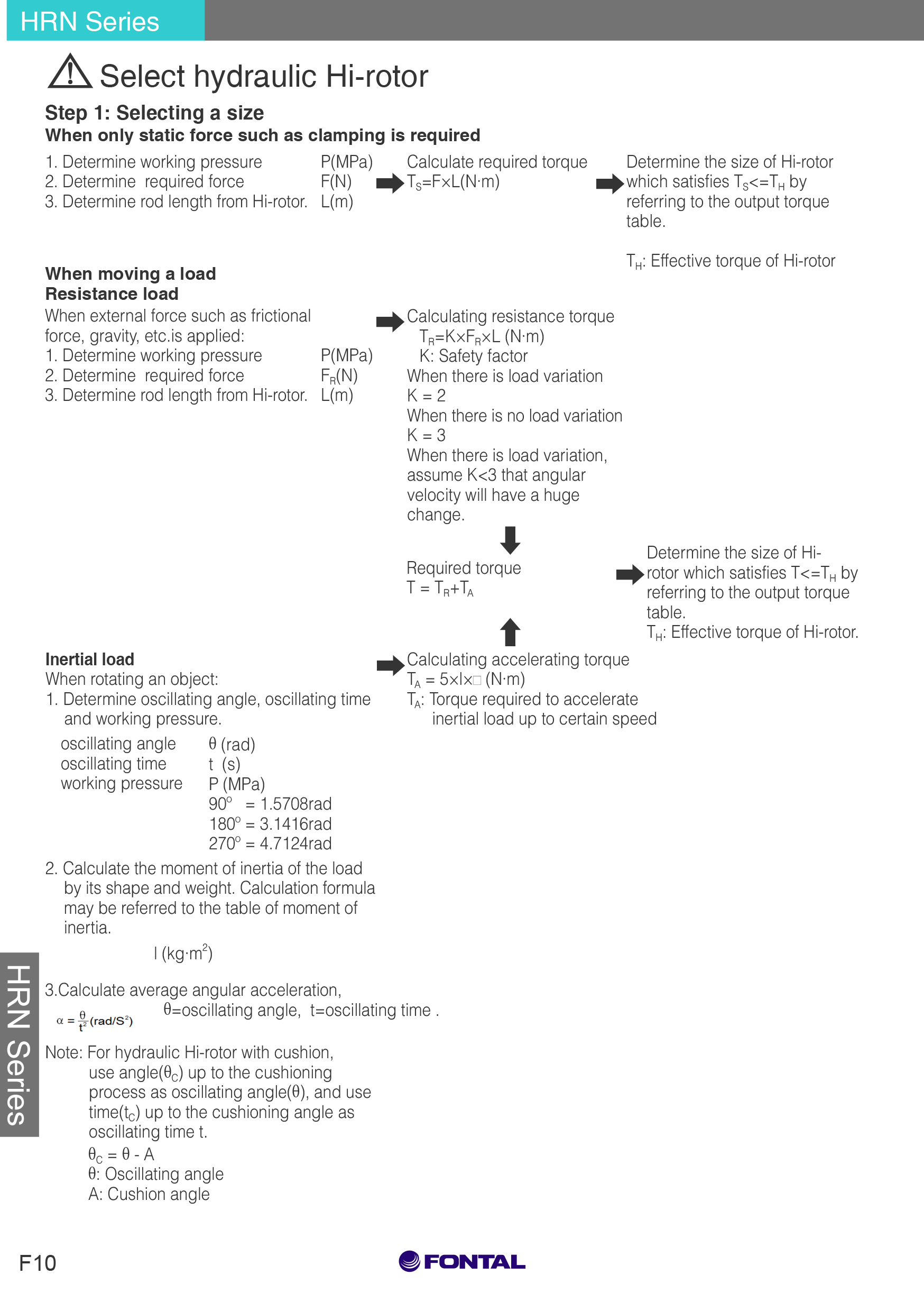

■주요 공통 사양 (HRN 시리즈)

• 작동 방식: 베인식 회전 액추에이터 (Vane Type Rotary Actuator)

• 특징: 쿠션 메커니즘(Cushion Mechanism) 내장

  • 회전 스트로크 양 끝단에서 발생하는 관성 충격을 스무스하게 흡수하여 설비 진동 저감 및 내구성 향상

  • 유압(Hydraulic) 및 고압 공압 라인 대응 설계

• 급유: 불필요 (무급유 지원)

■주요 용량별 프레임 사이즈 라인업

■ 모델 형번 해독: HRN100S-C180

 HRN100S-C180의 세부 사양은 다음과 같습니다.

1. HRN : 쿠션 메커니즘 내장형 회전 액추에이터 시리즈

2. 100 : 프레임 용량 사이즈 (100 사이즈)

3. S : Single Vane (싱글 베인)

   • 넓은 회전 각도 범위 제공

4. C : Cushion Mechanism (쿠션 기구 내장형)

   • 회전 끝단 완충 제어 적용

5. 180 : 회전 각도 180c

■유지보수 및 제작/교체 시 유의사항

1. 브랜드 통합: 구형 FONTAL / KURODA 표기 제품은 현재 Parker Kuroda 체계로 관리·공급되고 있습니다.

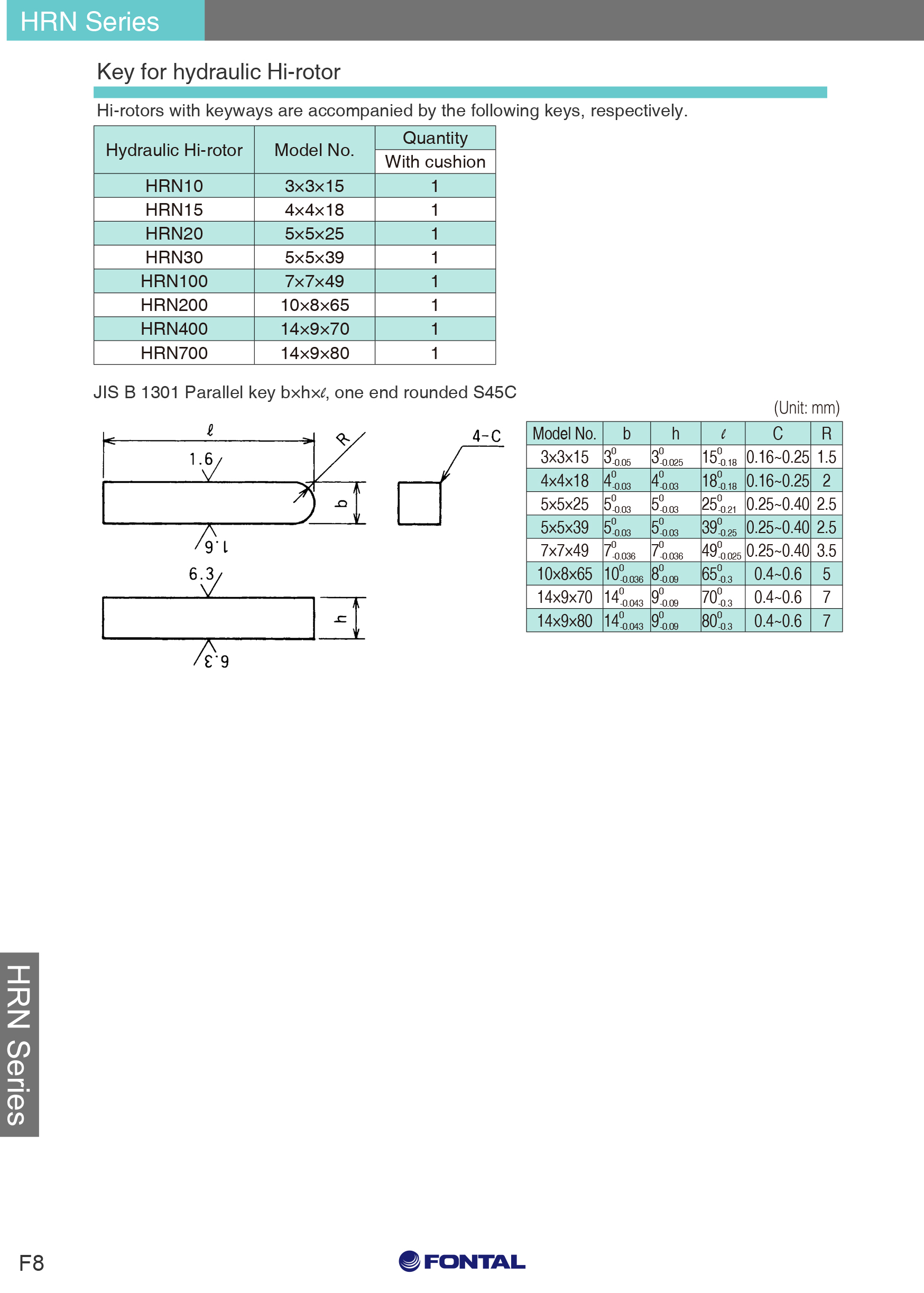

2. 축(Shaft) 및 키(Key) 규격 확인: HRN100S-C180 단품 주문/제작 교체 시 출력 축의 형태(단축, 양축, 플랫 컷, 키 홈 치수)가 표준 규격인지 확인이 필요합니다.

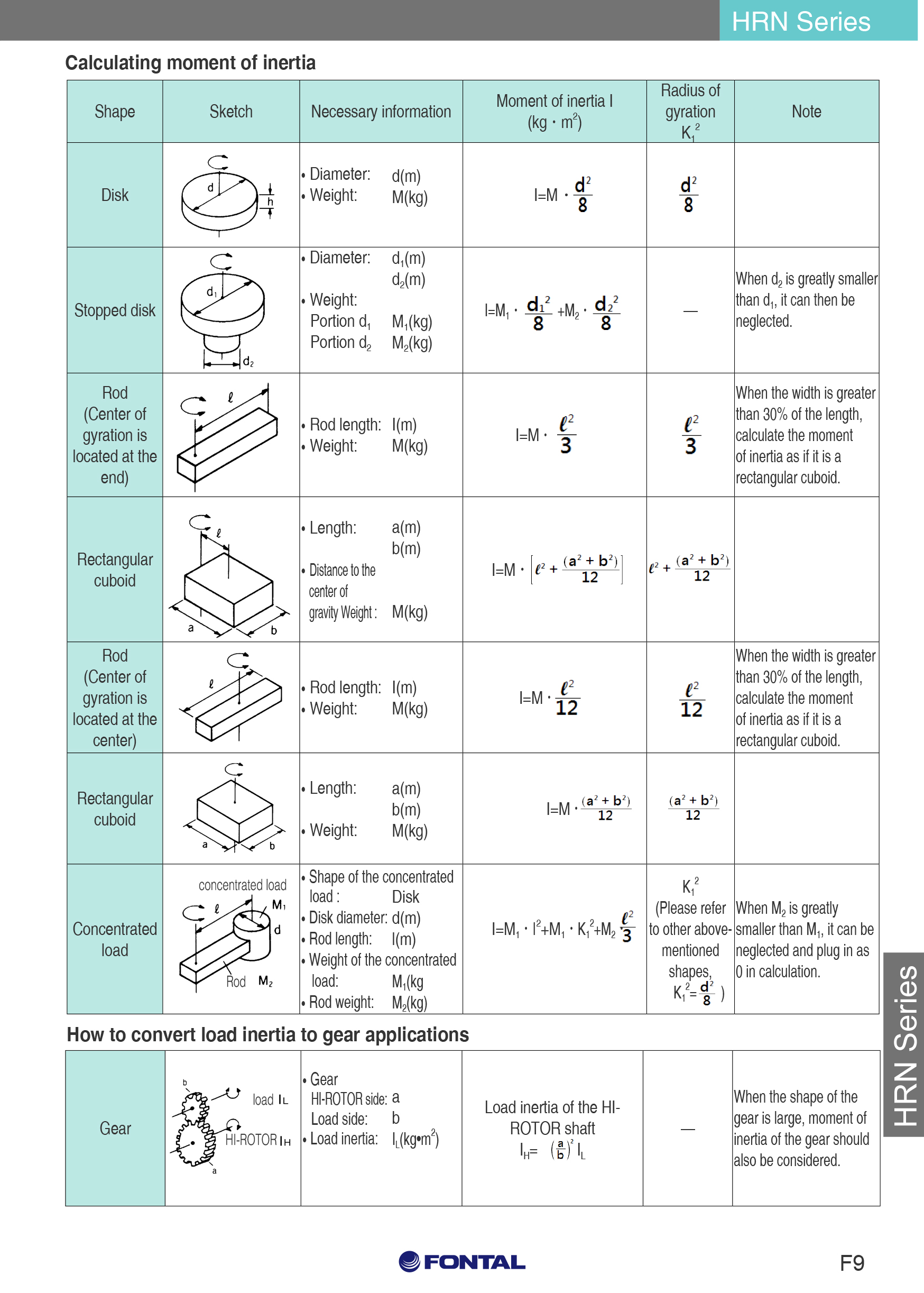

3. 쿠션 밸브 조정: 현장 설치 후 회전체(부하)의 관성 모멘트에 맞추어 몸체에 내장된 쿠션 조절 밸브(Cushion Needle Valve)를 미세 조정하여 최적의 감쇄력을 설정해야 합니다.
