A08●AS2308-02●AS2408-02●AD2408-02●AD3408-02●ADE3408-02●AS2308●AS2408●AD2408●AD3408●ADE3408●Directional Control Valve●구로다 직동식 솔레노이드 밸브●구로다 직동식 솔 밸브●구로다 뉴메틱●(0~10bar)●(RC1/4)(RC3/8)●(FONTAL,KURODA)

A08(FONTAL) 카탈로그 A(KURODA) 카탈로그

●(3/2way) Air Solenoid Valve (Fontal)

●AS2308-02-220P (RC1/4 F)

●AS2308-02-110P (RC1/4 F) (MAD1327)

●AS2308-03-220P (RC3/8 F) (MAD1328)

●AS2308-03-110P (RC3/8 F)

●(5/2way Single) Air Solenoid Valve (Fontal)

●AS2408-02-220P (RC1/4 F)

●AS2408-02-110P (RC1/4 F)

●AS2408-03-220P (RC3/8 F)

●AS2408-03-110P (RC3/8 F)

●(5/2way Double) Air Solenoid Valve (Fontal)

●AD2408-02-220P (RC1/4 F)

●AD2408-02-110P (RC1/4 F)

●AD2408-03-220P (RC3/8 F)

●AD2408-03-110P (RC3/8 F)

●(5/3way Center Close) Air Solenoid Valve (Fontal)

●AD3408-02-220P (RC1/4 F)

●AD3408-02-110P (RC1/4 F)

●AD3408-03-220P (RC3/8 F)

●AD3408-03-110P (RC3/8 F)

●(5/3way Center Exhaust) Air Solenoid Valve (Fontal)

●ADE3408-02-220P (RC1/4 F)

●ADE3408-02-110P (RC1/4 F)

●ADE3408-03-220P (RC3/8 F)

●ADE3408-03-110P (RC3/8 F)

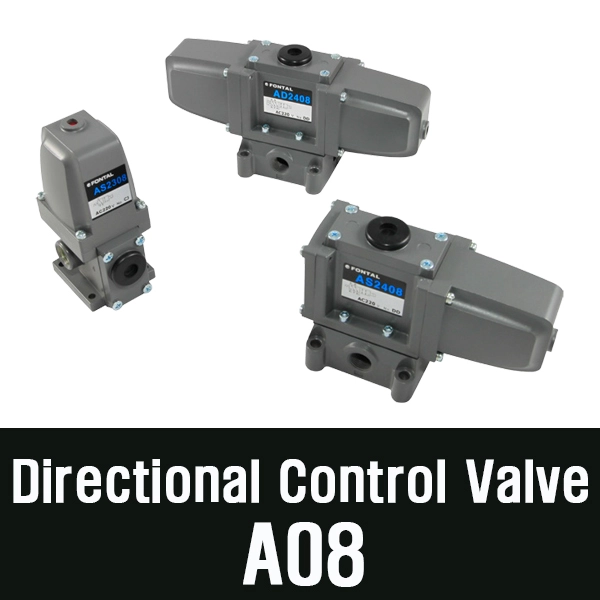

■ FONTAL / KURODA (현 Parker Kuroda Pneumatics)의 A08 시리즈 직동식 에어 솔레노이드 밸브

A08 시리즈는 앞서 살펴본 A06 시리즈보다 유량(Cv값) 및 바디 사이즈가 확장된 대유량 직동식 directional control valve 라인업입니다.

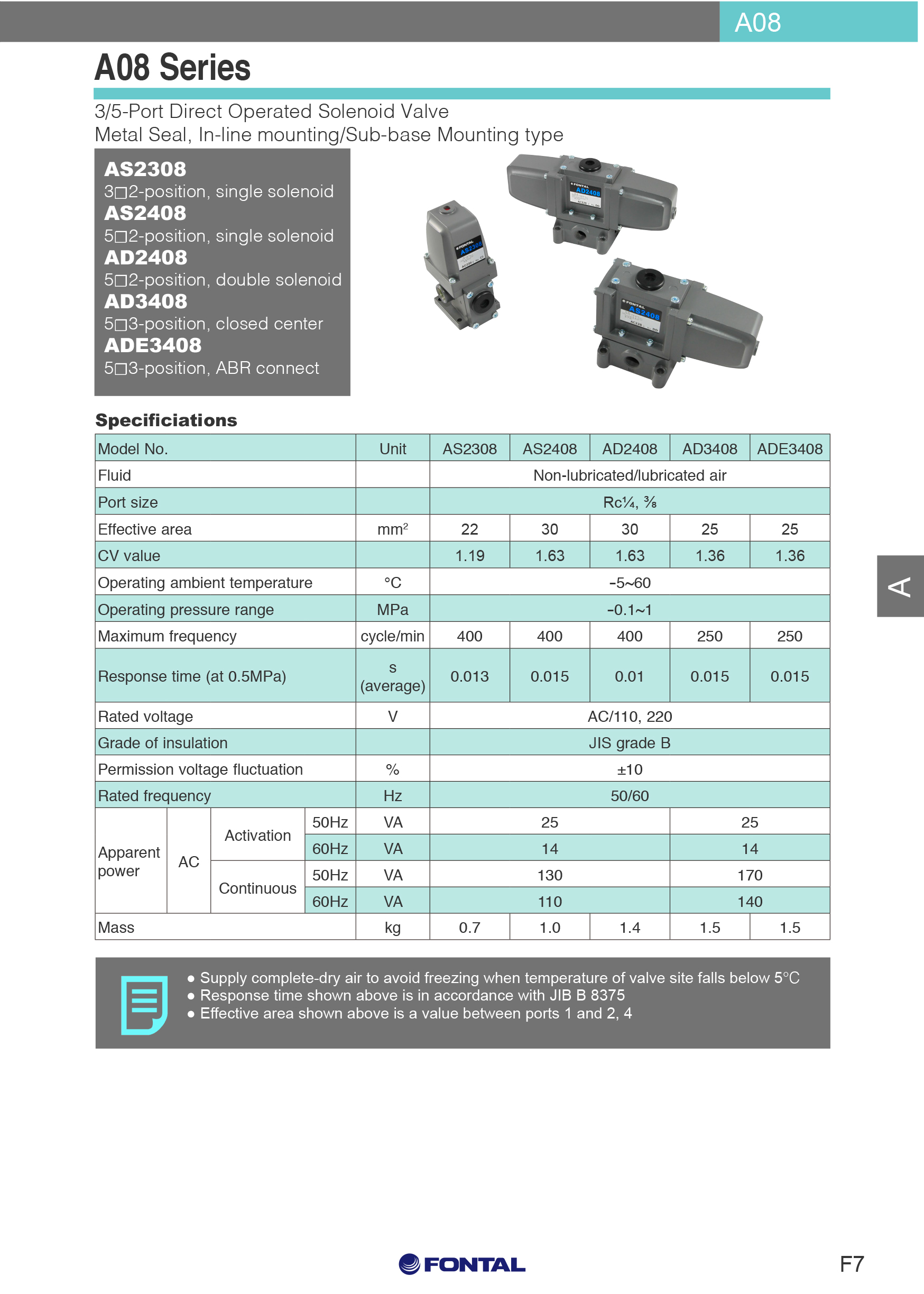

■주요 공통 사양 (A08 시리즈)

• 작동 방식: 직동식 (Direct Acting)

  • 파이롯트 압력이 필요 없어 0 bar (진공/무압) 상태에서도 즉시 전환 동작

• 사용 유체: 공기 (Air) 및 비부식성 기체 / 진공

• 사용 압력 범위: 0 ~ 1.0 MPa (0 ~ 10 bar)

• 접속 배관 구경:

  • -02: Rc 1/4 (PT 1/4)

  • -03: Rc 3/8 (PT 3/8) (A08 표준 사양)

• 급유: 불필요 (무급유 표준 타입)

• 표준 전압: AC 100V, AC 200V / DC 24V (기타 DC 12V 등)

■모델별 분류 및 동작 방식
