(TXZC4, DIN43650A-3PIN)●Digital Pressure Switch●디지털 압력 스위치●디지털 프레샤 게이지●디지털 압력 게이지●디지털 프레샤 센서●디지털 압력 센서● Changzhou 디지털 프레샤 스위치● Changzhou 디지털 압력 스위치●(output=1 Set)●(max 600bar)●(0.5%)●(Changzhou)

신제품 출시로 인한 기존 제품 할인을 진행합니다.사양은 동일합니다.

감사합니다^^

TXZC4 3pin 카탈로그  TXZC4 3pin 메뉴얼(영어)

●TXZC4 ( 3pin) (G1/4 Male) (old) (1set) (1alarm) (1NPN) (1PNP)

(Change Same=TL-S628E)

●TXZ-S8 (4pin) (G1/4 Male) (new) (1set) (1alarm) (1NPN) (1PNP)

(Change Same=TL-S628E)

●Digital Pressure Switch (UL alarm+LL reset) (power=DC24V)

(Electrical connection=DIN43650A-3pin)

(Code01=one circuit DC24V output) (bottom G1/4 Male)

●TXZ-C4-P24-01-S1/4-D1 (range=0~1Mpa) (0.5%) (DME8833)

●TXZ-C4-P24-01-S1/4-D1 (range=0~2Mpa) (0.5%) (DME8653)

●TXZ-C4-P24-01-S1/4-D1 (range=0~5Mpa) (0.5%) (DME8646)

●TXZ-C4-P24-01-S1/4-D1 (range=0~10Mpa) (0.5%) (DME8647)

●TXZ-C4-P24-01-S1/4-D1 (range=0~25Mpa) (0.5%) (DME8648)

●TXZ-C4-P24-01-S1/4-D1 (range=0~40Mpa) (0.5%) (DME8649)

●TXZ-C4-P24-01-S1/4-D1 (range=0~60Mpa) (0.5%) (DME8652)

●Digital Pressure Switch (LL alarm+UL reset) (power=DC24V)

(Electrical connection=DIN43650A-3pin)

(Code02=one circuit DC24V output) (bottom G1/4 Male)

●TXZ-C4-P24-02-S1/4-D1 (range=0~2Mpa) (0.5%) (DME8843)

●TXZ-C4-P24-02-S1/4-D1 (range=0~5Mpa) (0.5%) (DME8844)

●TXZ-C4-P24-02-S1/4-D1 (range=0~10Mpa) (0.5%) (DME8845)

●TXZ-C4-P24-02-S1/4-D1 (range=0~25Mpa) (0.5%) (DME8846)

●TXZ-C4-P24-02-S1/4-D1 (range=~40Mpa) (0.5%) (DME8847)

●TXZ-C4-P24-02-S1/4-D1 (range=0~60Mpa) (0.5%) (DME8848)

●Digital Pressure Switch (LL alarm+UL alarm) (power=DC24V)

(Electrical connection=DIN43650A-3pin)

(Code07=one circuit DC24V output) (bottom  G1/4 Male)
●TXZ-C4-P24-07-S1/4-D1 (range=0~2Mpa) (0.5%)

●TXZ-C4-P24-07-S1/4-D1 (range=0~5Mpa) (0.5%)

●TXZ-C4-P24-07-S1/4-D1 (range=0~10Mpa) (0.5%)

●TXZ-C4-P24-07-S1/4-D1 (range=0~25Mpa) (0.5%) (DME8714)

●TXZ-C4-P24-07-S1/4-D1 (range=0~40Mpa) (0.5%)

●TXZ-C4-P24-07-S1/4-D1 (range=0~60Mpa) (0.5%)

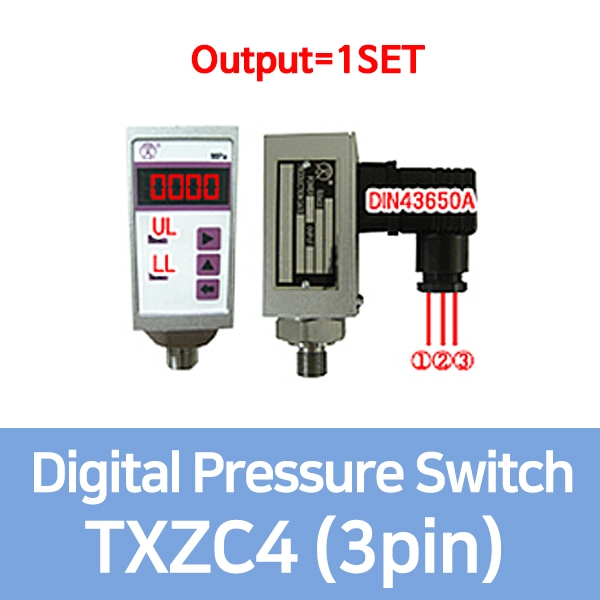

■TXZC4 시리즈 DIN43650A 타입 디지털 압력 스위치 (Digital Pressure Switch & Gauge)

본 제품은 배관 및 유/공압 시스템의 압력을 실시간 디지털 수치로 표시(Gauge)하고, 설정된 압력값에서 스위칭 신호(Switch/Sensor)를 출력하는 고정밀 전자식 통합 디지털 압력 스위치입니다.

1. 기본 사양 및 전기적 연결

• 대표 모델명: TXZC4 (DIN43650A-3PIN)

• 커넥터 타입: DIN 43650A (3-Pin / 히르슈만 타입) 커넥터

• 구동 방식: 디지털 디스플레이 및 전자식 스위칭 제어 (Digital Display & Pressure Switch/Sensor)

2. 측정 범위 및 정밀도 사양

• 최대 측정 압력: 최대 600 bar (60 MPa 대응, 고압 유압 라인 및 산업용 배관 적용)

• 정밀도 (Accuracy): ±0.5% F.S. (Full Scale 기준 고정밀 감지 및 표시)

3. 신호 출력 사양 (Output Specification)

• 제어 출력: 1 Set (1 계통 스위칭 접점 출력)

  • 설정된 동작 압력(Set Point)에 도달 시 1개의 스위칭 신호를 제어반/PLC로 전달하여 펌프, 밸브 또는 알람을 제어합니다.

■주요 특징 및 활용 장점

1. 센서+게이지+스위치 통합형: 아날로그 압력계, 압력 스위치, 압력 센서의 기능을 디스플레이 일체형 단일 제품으로 구현하여 설치 공간과 배선 공수를 대폭 줄여줍니다.

2. DIN43650A 3PIN 표준 접속: 범용 솔레노이드 밸브 및 기계식 압력 스위치에 널리 사용되는 DIN 사각 커넥터를 채택하여 기존 현장 배선의 유지보수 및 교체가 쉽습니다.

3. 고압 대응 및 정밀성: 최대 600bar 내압과 ±0.5%FS 정밀도를 지원하여 유압 팩(Hydraulic Power Unit), 사출기, 공작기계, 고압 수처리 시스템 등에 적합합니다.
