AEM-DRA●AEMDRA●ADTek Multi-Circiut Power Meter●멀티 회로 전원 측정기●ADTek 전력 감시계●ADTek 전력 모니트링●레일 부착형 3상4선식 전력 측정 로거●스마트 측정 로거●3상4선,3상3선,단상3선,단상2선●8 Three Phase Loop + memory=2MD●(0.5%)●(ADTEK)

관련자료 (CLICK)

인증서(CERTIFICATE)

LVD(CE),EMC(CE),FCC

●(AEM-DRA-1) (DIN Rail) Multi-Circiut Power Meter (0.5%)

●(24 Single Phase or 8 three phase programmable) Standard

(with RS485) (2 MB Memory) (Class 0.5)

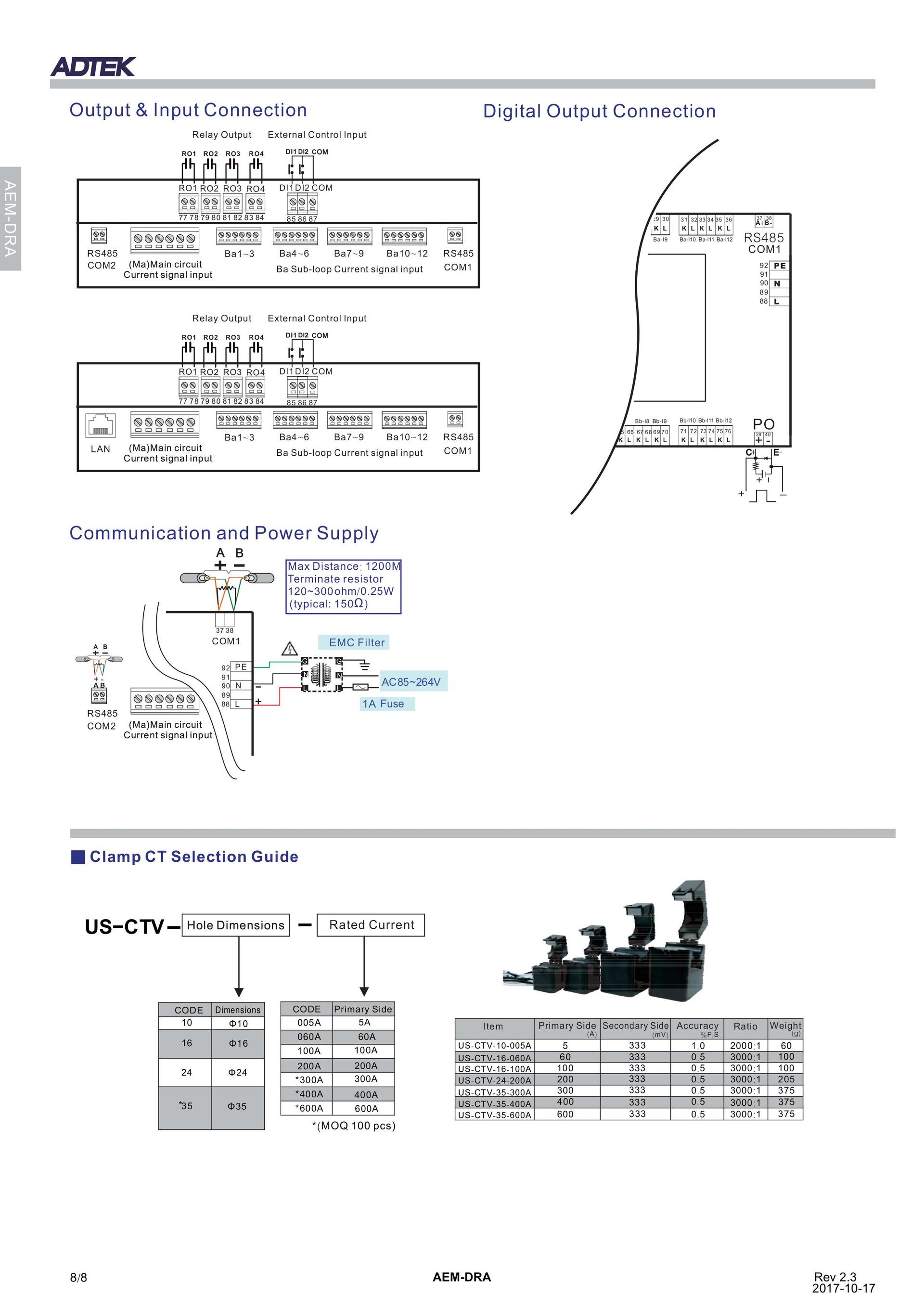

●Product MUST USE with  CLAMP CT (MODEL US-CTV),

PRICE NOT INCLUDE CT

●AEM-DRA-1-N-N-ADH (CSQ4196)

(24 Single Phase or 8 three phase programmable, Standard

(with RS485) (2 MB Memory) (Class 0.5)

(Aux Power=AC85~264V / DC100V~300V)

●AEM-DRA-1-S2-N-ADH ) (csq4197)

(24 Single Phase or 8 three phase programmable Standard

(with RS485) (2 MB Memory) (Main 5A Input *2) (Class 0.5)

(Aux Power=AC85~264V / DC100V~300V)

●AEM-DRA-1-N-M- ADH (csq4198)

(24 Single Phase or 8 three phase programmable Standard

(with RS485*2) (2 MB Memory) (Class 0.5)

(Aux Power=AC85~264V / DC100V~300V)

●AEM-DRA-1-N-E- ADH (csq4199)

(24 Single Phase or 8 three phase programmable  Standard

(with RS485,Ethernet) (2 MB Memory) (Class 0.5)

(Aux Power=AC85~264V / DC100V~300V)

●AEM-DRA-1-S2-E- ADH (csq4235)

(24 Single Phase or 8 three phase programmable  Standard

(with RS485, Ethernet)  (2 MB Memory) (Main 5A Input *2) (Class 0.5)

(Aux Power=AC85~264V / DC100V~300V)

●(AEM-DRA-2) (DIN Rail) Multi-Circiut Power Meter (0.5%)

●(2nd~31st Individual harmonics)

(24 Single Phase or 8 three phase programmable)  Standard

(with RS485) (2 MB Memory) (Main 5A Input *2)

(Demand function Class 0.5) (MUST ORDER WITH MAIN CIRCUIT)

●AEM-DRA-2-S2-N-ADH

(24 Single Phase or 8 three phase programmable) Standard

(with RS485) (2 MB Memory) (Main 5A Input *2)

(Demand function Class 0.5) (2nd~31st Individual harmonics)

(Aux Power=AC85~264V / DC100V~300V)

●AEM-DRA-2-S2-M-ADH

(24 Single Phase or 8 three phase programmable) Standard

(with RS485*2) (2 MB Memory) (Main 5A Input *2)

(Demand function Class 0.5) (2nd~31st Individual harmonics)

(Aux Power=AC85~264V / DC100V~300V)

●AEM-DRA-2-S2-E-ADH

(24 Single Phase or 8 three phase programmable) Standard

(with RS485,Ethernet) (2 MB Memory) (Main 5A Input *2)

(Demand function Class 0.5) (2nd~31st Individual harmonics)

(Aux Power=AC85~264V / DC100V~300V)

●(AEM-DRA-3) (DIN Rail) Multi-Circiut Power Meter (0.5%)

●(2nd~31st Individual harmonics)

(24 Single Phase or 8 three phase programmable) Standard

(with RS485) (2 MB Memory) (Main 5A Input *2)

(Demand function, Time of Use for tariff Class 0.5)

(MUST ORDER WITH MAIN CIRCUIT)

●AEM-DRA-3-S2-N-ADH

(2nd~31st Individual harmonics)

(24 Single Phase or 8 three phase programmable) Standard

(with RS485) (2 MB Memory) (Main 5A Input *2),

(Demand function, Time of Use for tariff Class 0.5)

(Aux Power=AC85~264V / DC100V~300V)

●AEM-DRA-3-S2-M-ADH

(2nd~31st Individual harmonics)

(24 Single Phase or 8 three phase programmable) Standard

(with RS485) (2 MB Memory) (Main 5A Input *2),

(Demand function, Time of Use for tariff Class 0.5)

(Aux Power=AC85~264V / DC100V~300V)

●AEM-DRA-3-S2-E-ADH

(2nd~31st Individual harmonics)

(24 Single Phase or 8 three phase programmable) Standard

(with RS485*2,Ethernet) (2 MB Memory) (Main 5A Input *2),

(Demand function, Time of Use for tariff Class 0.5)

(Aux Power=AC85~264V / DC100V~300V)

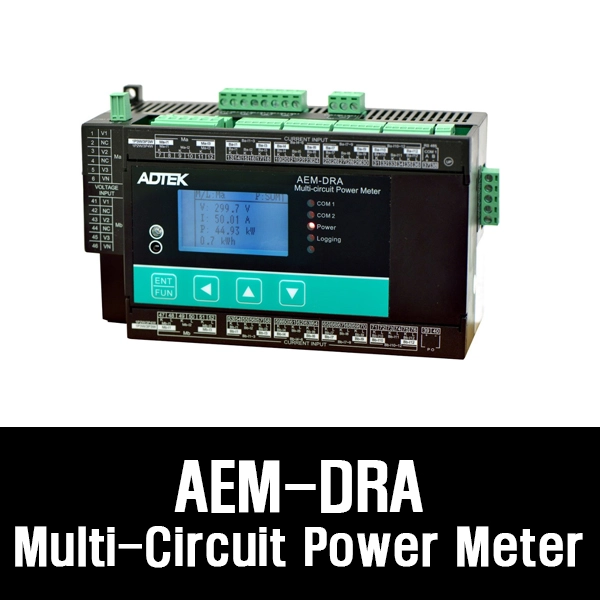

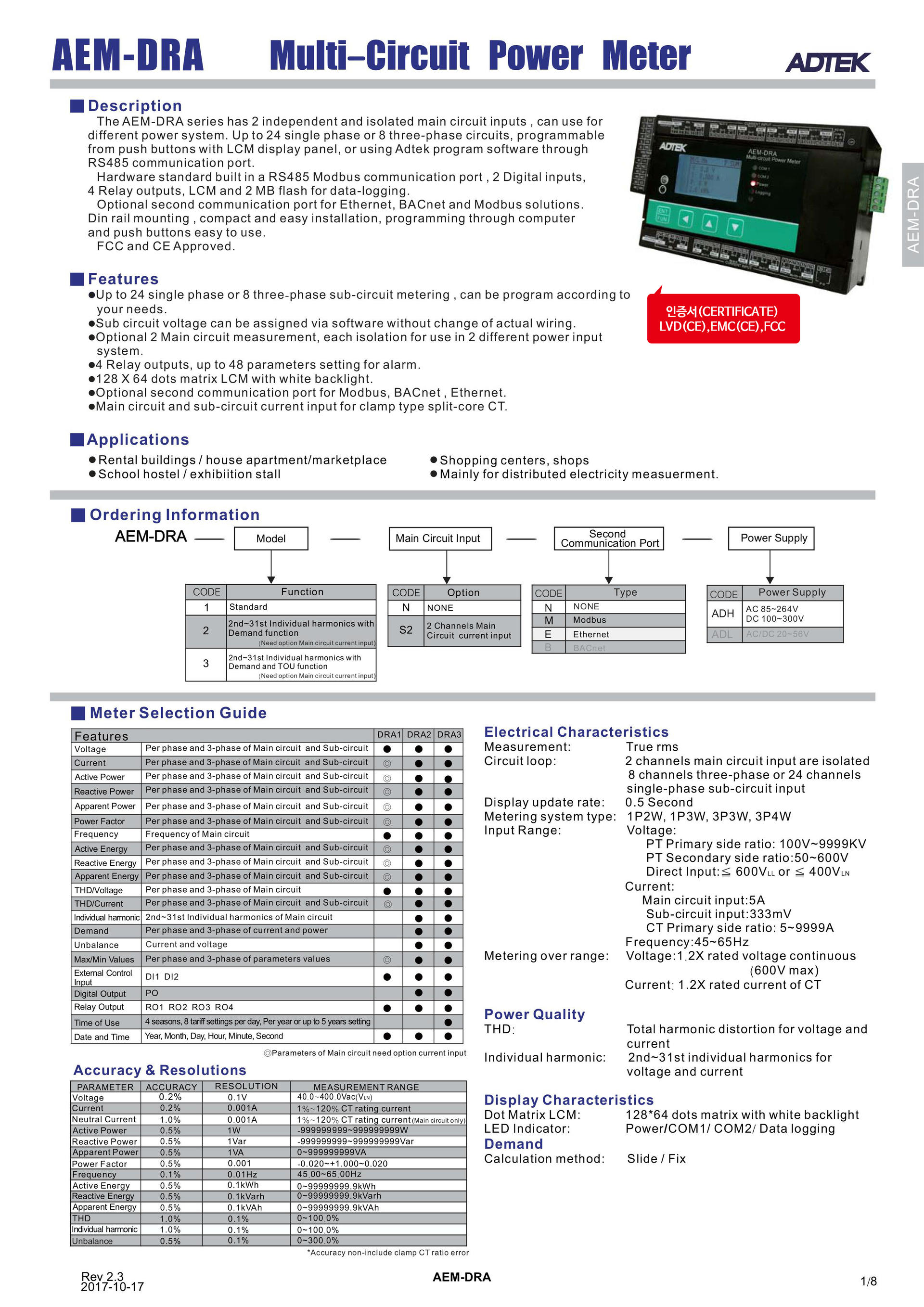

■ADTek AEM-DRA 시리즈 DIN 레일 부착형 멀티 회로 전력 측정 로거

본 제품은 스마트 분전반, 대형 배전반, PDU 및 에너지 관리 시스템(FEMS/BEMS) 구축반 내부의 DIN 레일에 간편하게 부착하여 사용하며, 최대 8개의 삼상 루프(Three Phase Loop) 회로를 동시 계측하고 정밀 데이터로깅을 수행하는 고성능 스마트 측정 로거입니다.

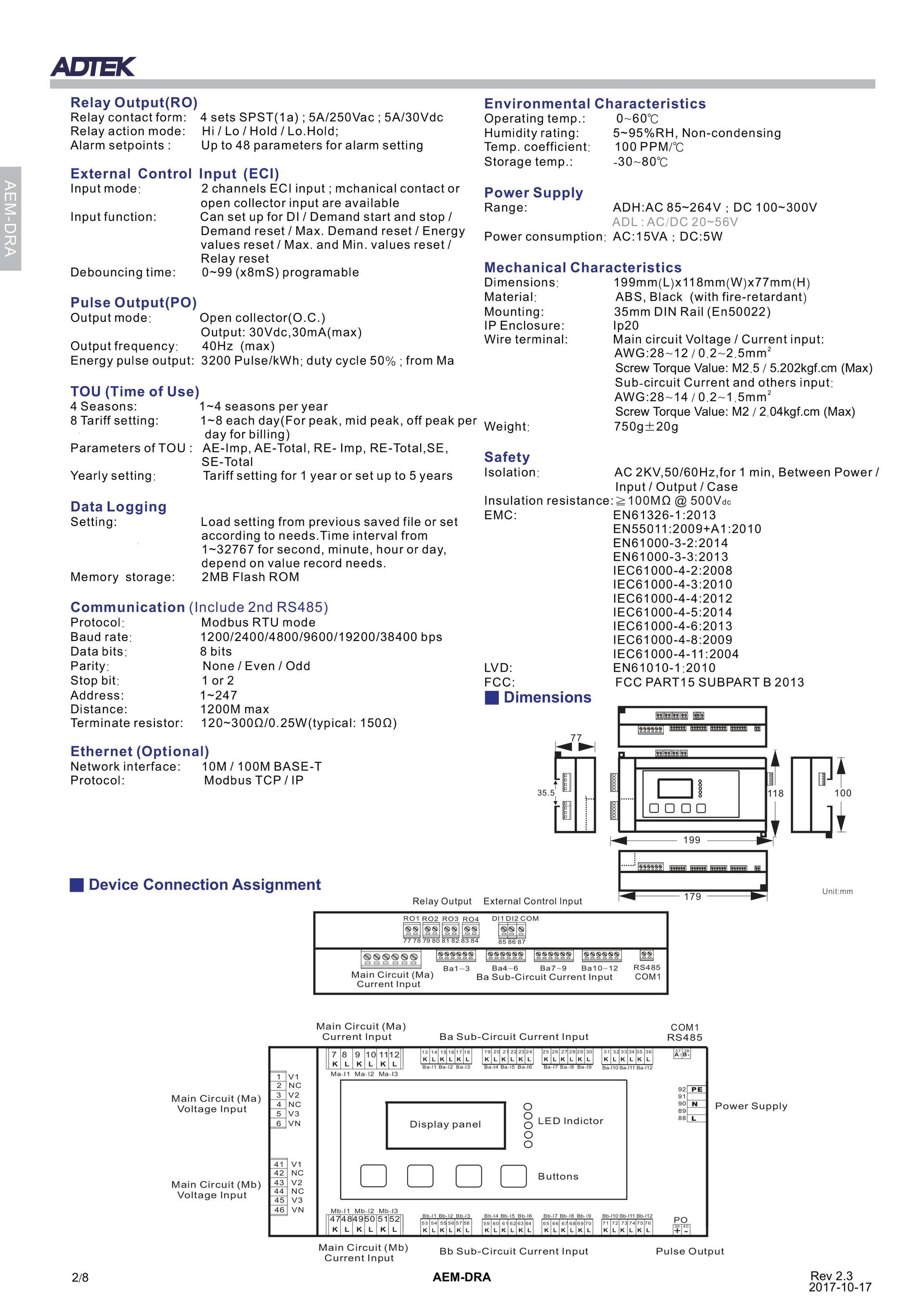

■ 핵심 성능 및 기술 사양

• 제조사 및 대표 모델: ADTek / AEM-DRA (AEMDRA)

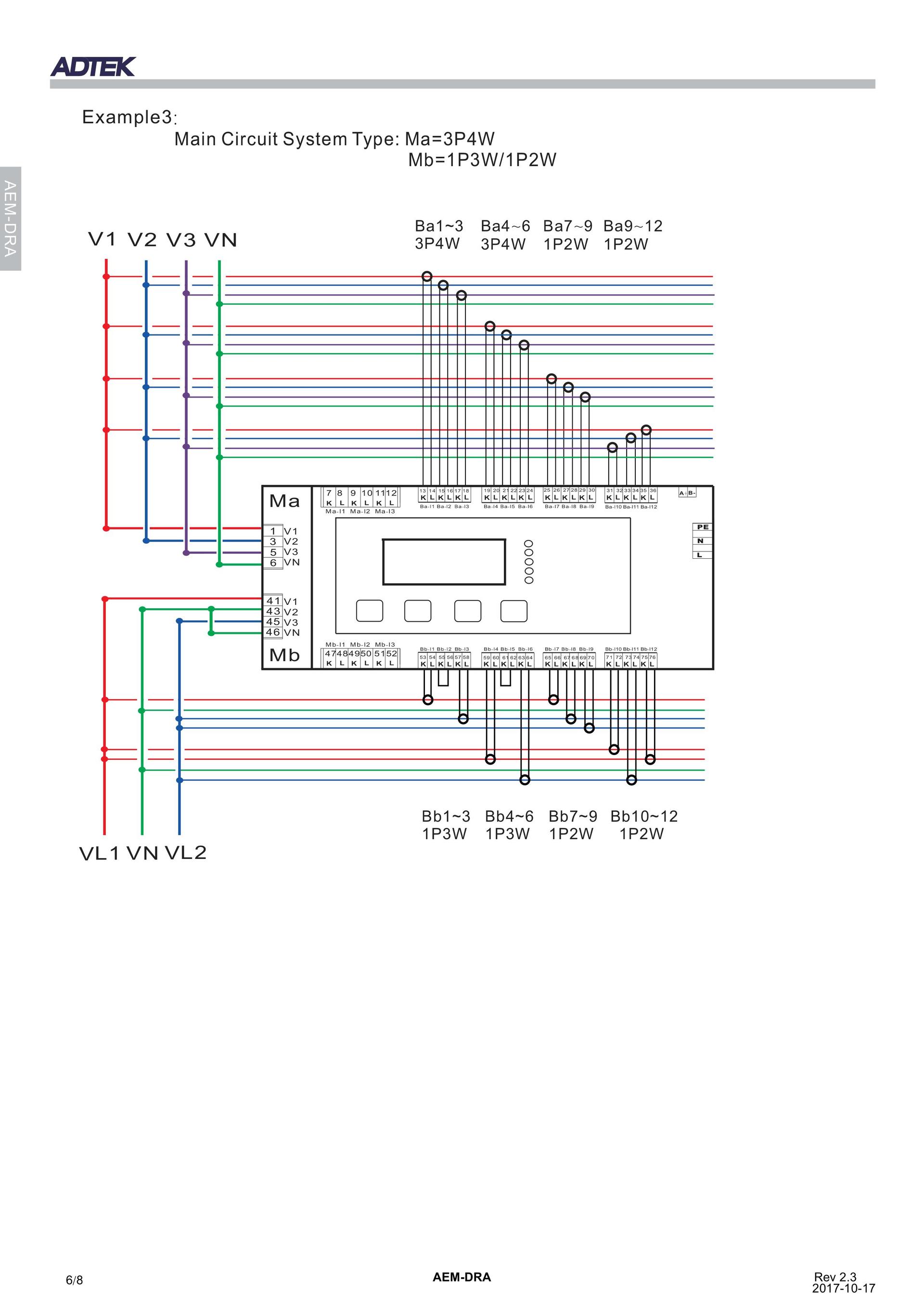

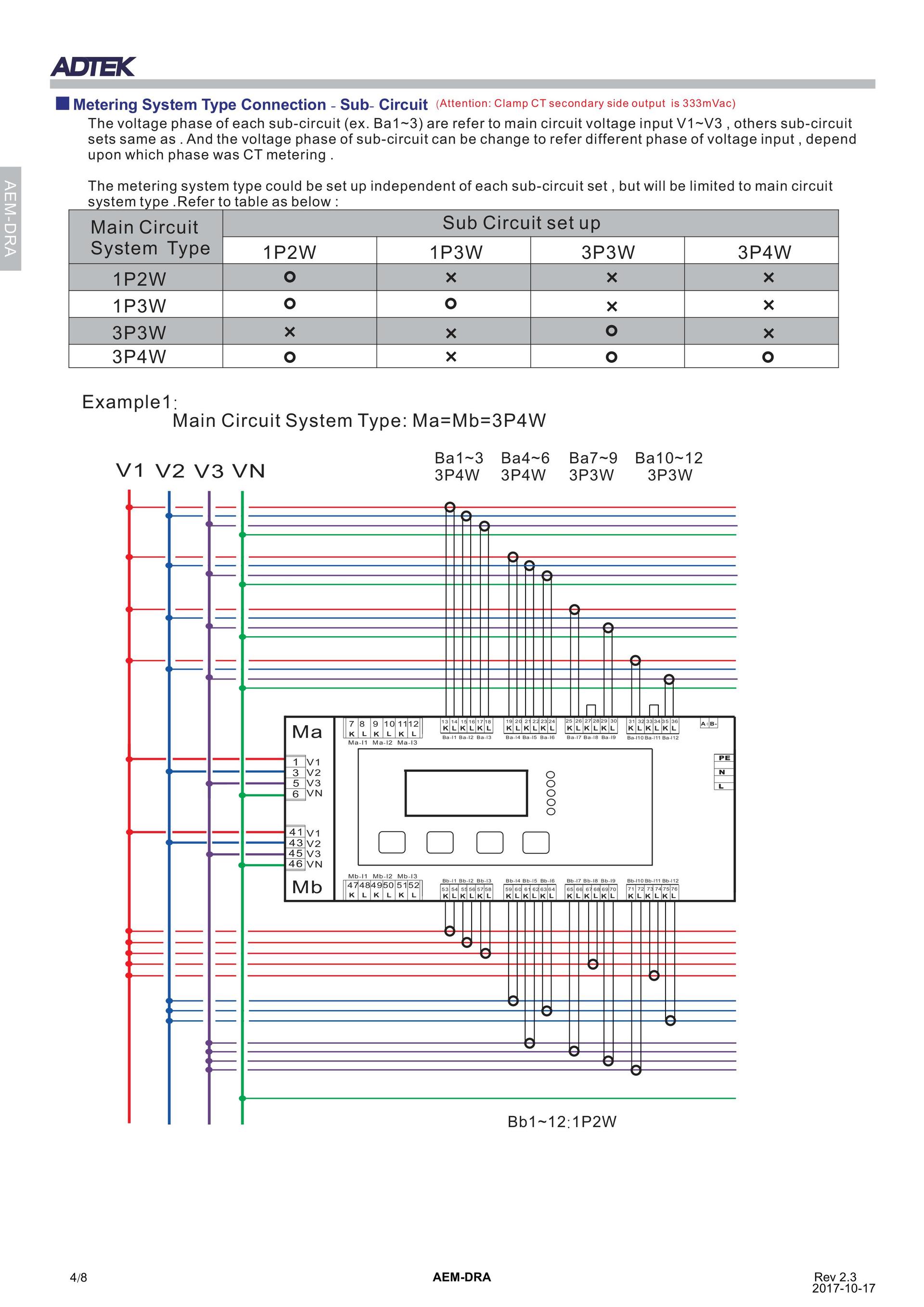

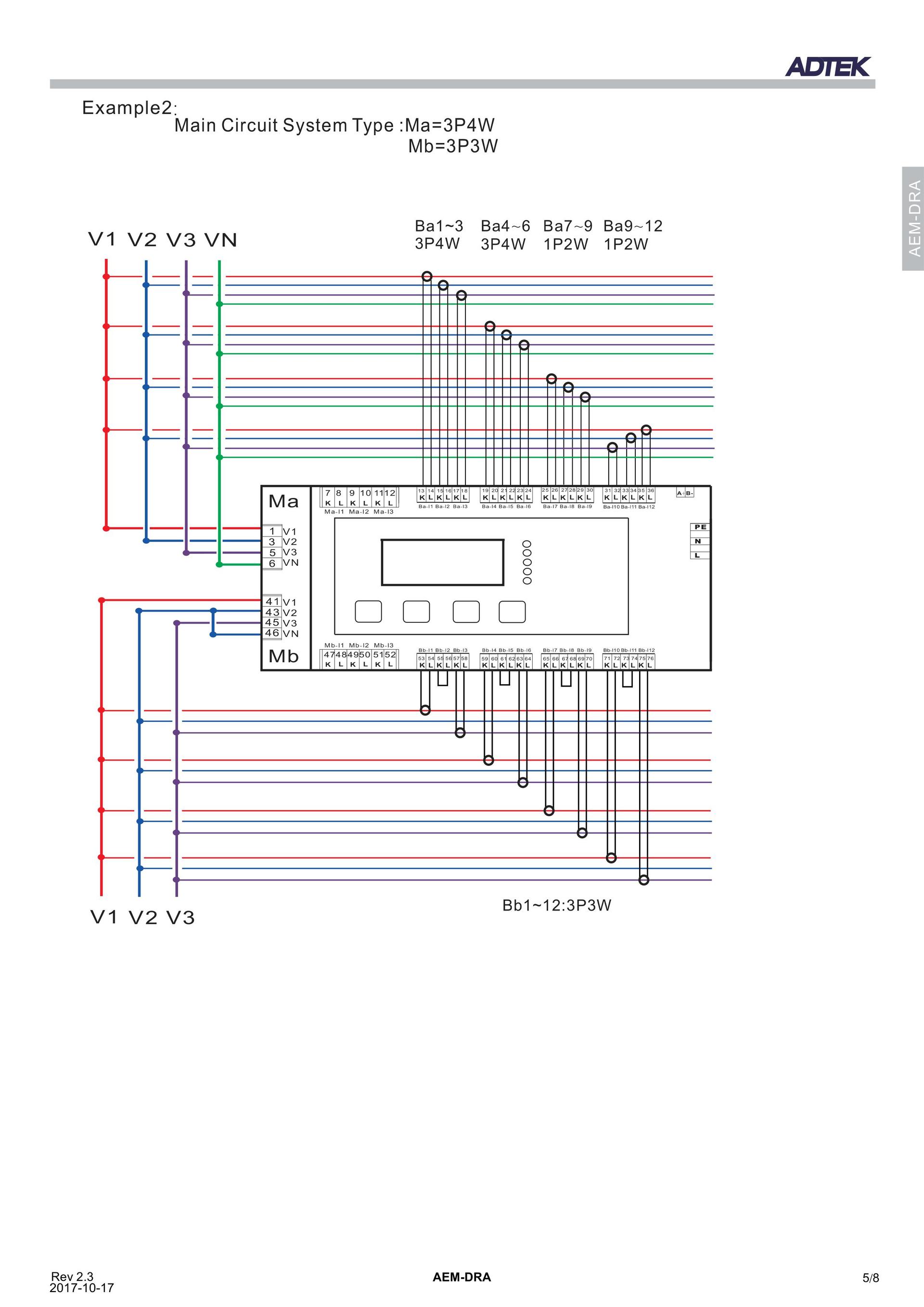

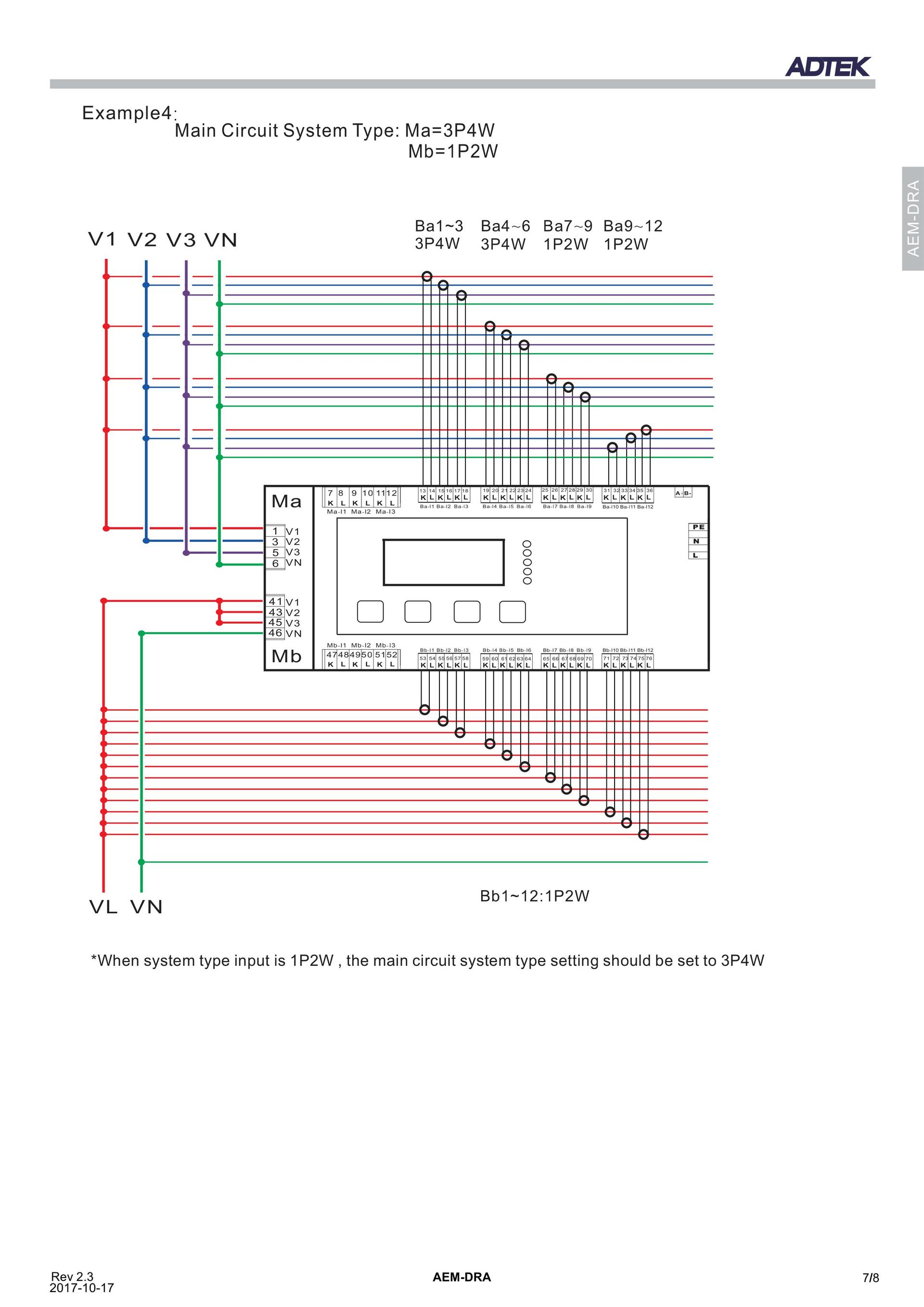

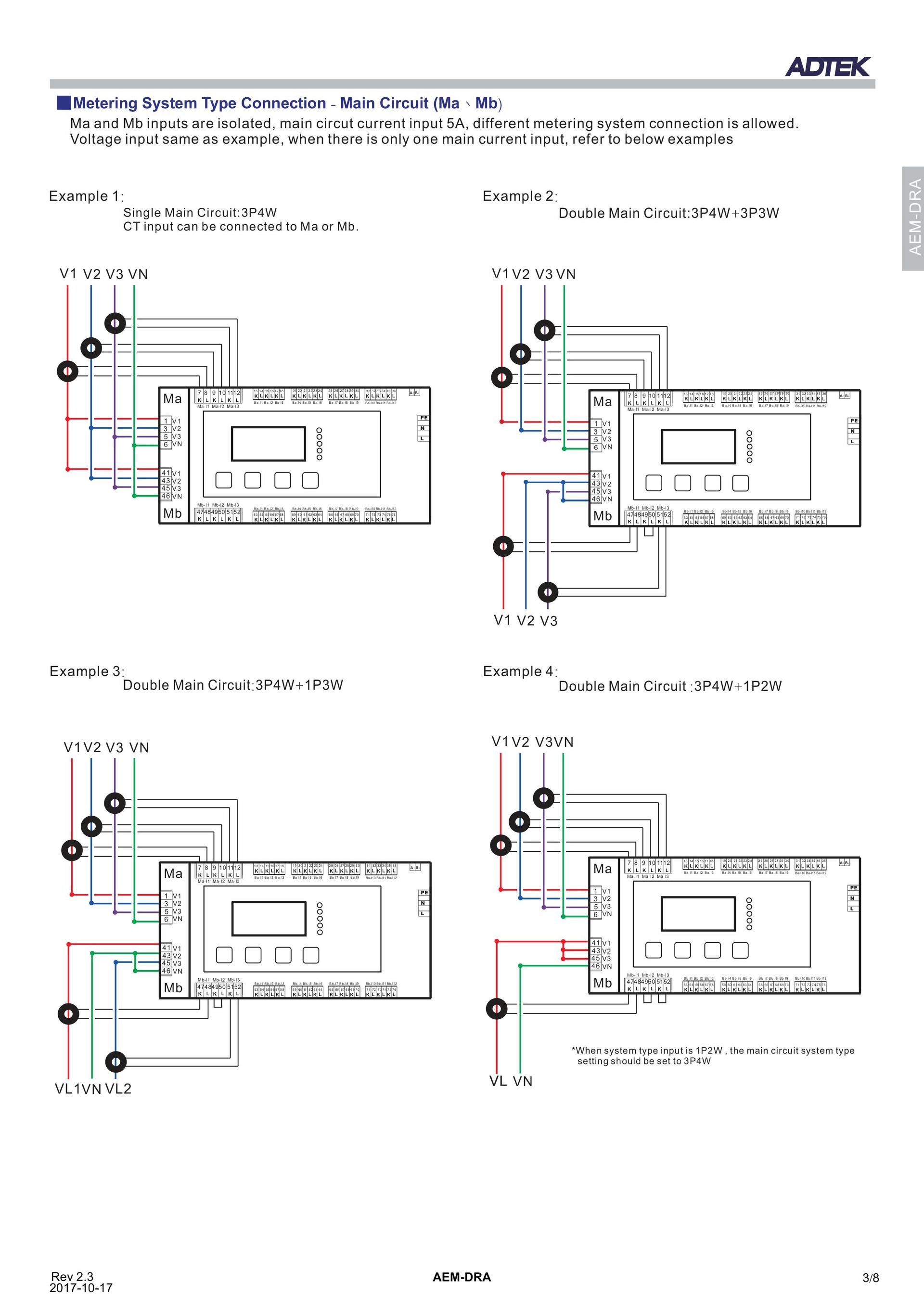

• 결선 및 결상 방식 지원:

  • 삼상 4선식 (3P4W)  삼상 3선식 (3P3W)

  • 단상 3선식 (1P3W)  단상 2선식 (1P2W)

• 최대 측정 회로 용량: 최대 8개 삼상 루프 (8 Three Phase Loop) 회로 동시 계측

• 측정 정밀도: 0.5%급 (Class 0.5) 고정밀 계측 (삼상 분기 회로별 에너지 관리 모니터링 기준 충족)

• 내장 메모리: 2MB Flash Memory (다중 삼상 루프 회로별 전력 소비 데이터, 트렌드 및 정전/이벤트 로그 내장 데이터로깅)

• 설치 구조: 표준 DIN 레일 부착형 (DIN Rail Mount) (판넬 타공 불필요)

■주요 계측 및 스마트 로깅 기능

1. 대용량 multi-ch 삼상 루프 집적 계측:

   • 최대 8개의 삼상 회로별 전압(V), 전류(A), 유효/무효/피상전력(W/Var/VA), 역률(PF), 주파수(Hz) 실시간 계측

   • 회로별 유효/무효 전력량(kWh/kvarh) 누적 측정

2. 다양한 계통 전원 유연 대응:

   • 3상4선식부터 단상2선식까지 현장 수배전반 배선 방식에 맞춰 유연하게 설정 및 결선 가능

3. 2MB 데이터 로깅 & 트렌드 관리:

   • 2MB 내장 메모리를 활용하여 통신 장애 시에도 현장 전력 데이터를 안정적으로 타임스탬프와 함께 로깅 저장

■주요 특징 및 적용 분야

• 스마트 배전반 & 대규모 분기 회로 통합 솔루션: 여러 대의 전력계를 개별 설치할 필요 없이 단 1대의 레일 부착형 로거로 8개 삼상 회로(또는 다수의 단상 회로)를 통합 모니터링할 수 있어 제어반 공간과 배선 공수를 극대화하여 절감합니다.

• 상위 EMS 연동: RS-485(Modbus RTU) 통신을 탑재하여 AD-Sees-Mate PC EMS 모니터링 소프트웨어 및 AD-Sees-Mi 모바일 게이트웨이(AD520, AD-300 Plus)와 연동되어 원격/모바일 통합 전력 관제를 구현합니다.
