CPM-12D●CPM12D1●CPM12D2●LCD Din rail Multifunction Power Meter●LCD 다기능 전력계●전력 감시계,전력 모니트링●(1 Loop for single Phase) or (Three Phases)●(RS485)●(1%)●(ADTEK)

인증서(CERTIFICATE)

LVD(CE),EMC(CE),FCC

●(Din rail) Multifunction Power Meter (accuracy=1.0%)

●1 Loop for single Phase or Three Phases

●Din rail Mounting power meter standard with RS485,

 event record and datalogging Class 1.0

●Mersuring all basic parameters=V,I,P,Q,kWh,kVard etc.

●CPM-12D-1-A15-ADH

●Input= (0~1A/5A,40~400V) (1Phase & 3Phase Programmable)

●Output=(Pulse Output *2) ( RS485*1)

●aux Power=( AC 85~264V / DC 100~300V)

●CPM-12D-1-A15-ADL

●Input=(0~1A/5A,40~400V) (1Phase & 3Phase Programmable)

●Output=(Pulse Output *2) (RS485*1)

●aux Power=(AC/DC 20~56V)

●(Din rail) Multifunction Power Meter (accuracy=1.0%)

●Din rail Mounting power meter standard with RS485,

 event record and datalogging Class 1.0

●1 Loop for single Phase or Three Phases

●Mersuring all basic parameters=V,I,P,Q,kWh,kVard etc.

●CPM-12D-2

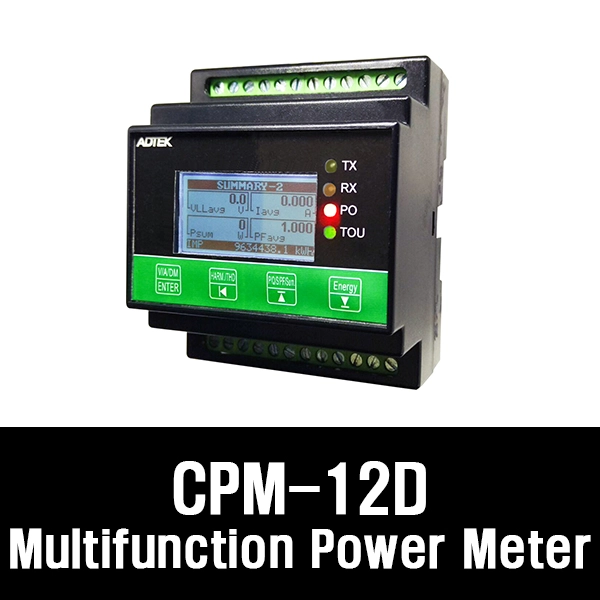

■ADTek CPM-12D 시리즈 DIN 레일 타입 LCD 다기능 전력계 (Multifunction Power Meter)

본 제품은 별도의 판넬 타공 없이 제어함 및 분전반 내 DIN 레일에 간편하게 장착(DIN Rail Mount)하여, 단상(Single Phase) 1루프 회로 또는 삼상(Three Phases) 전력 계통을 선택 계측하고 모니터링할 수 있는 ADTek의 컴팩트 DIN 레일 타입 다기능 전력계입니다.

■세부 라인업 및 모델 구분

■ 핵심 성능 및 기술 사양

• 제조사: ADTek

• 설치 구조: 표준 35mm DIN 레일 장착 타입 (DIN Rail Mount) (판넬 타공 불필요)

• 표시 방식: 백라이트 지원 LCD 디스플레이 (다중 전력 파라미터 직관적 표시)

• 측정 정밀도: 1%급 (Class 1.0) 정밀 계측 (일반 산업용 제어반, 스마트 분전반 모니터링 표준 충족)

• 통신 인터페이스: RS-485 통신 (Modbus RTU 프로토콜) 기본 지원

3. 주요 계측 및 전력 감시 기능

1. 통합 전력 계측 (단상 / 삼상 선택):

   • 전압(V), 전류(A), 유효/무효/피상전력(W/Var/VA), 역률(PF), 주파수(Hz) 실시간 계측

   • 유효/무효 전력량(kWh/kvarh) 누적 측정 및 관리

2. 전력 상태 감시:

   • 저전압(Under Voltage), 과전압(Over Voltage), 과전류(Over Current) 등 기본 계통 이상 모니터링 지원

■ 주요 특징 및 적용 분야

• 높은 공간 활용성 & 쉬운 공수: 판넬 전면 가공 작업 없이 내부 DIN 레일에 간편하게 찰칵 끼워 설치하므로, 기존 제어반 개보수(Retrofit) 및 소형 분전반 모니터링에 뛰어난 작업 효율성을 자랑합니다.

• 상위 EMS 및 모바일 연동: 표준 RS-485(Modbus RTU) 통신을 탑재하여 AD-Sees-Mate PC EMS 소프트웨어 및 AD-Sees-Mi 모바일 게이트웨이(AD520, AD-300 Plus)와 연동되어 실시간 원격/모바일 전력 관제를 구현합니다.
