ADP-PM●ADP-PM-A-1(1Circiut)●ADP-PM-A-4(4Circiut)●(ADPPMA1)●(ADPPMA4)●Modular Multi-Circiut Power Meter●Modular 멀티 회로 전원 측정기●ADTek 전력 통신 전용 어스●(2MB)●(1%)●(ADTEK)

관련자료 (CLICK)

인증서(CERTIFICATE)

LVD(CE),EMC(CE),FCC

●(Modular) Multi-Circiut Power Meter (4Circiut) (2MB) (1%)

●ADP-PM-A-1-M (RS485) (csq4219)

Multi-Circiut Power Meter 1Circiut

(3P3W, 3P4W Programmable)

or (31P2W)TAD/Demand/TOU 2MB Flash

●(Modular) Multi-Circiut Power Meter (4Circiut) (2MB) (1%)

●ADP-PM-A-4-M (RS485) (csq4220)

Multi-Circiut Power Meter 4Circiut

(3P3W, 3P4W Programmable)

or (31P2W)TAD/Demand/TOU 2MB Flash

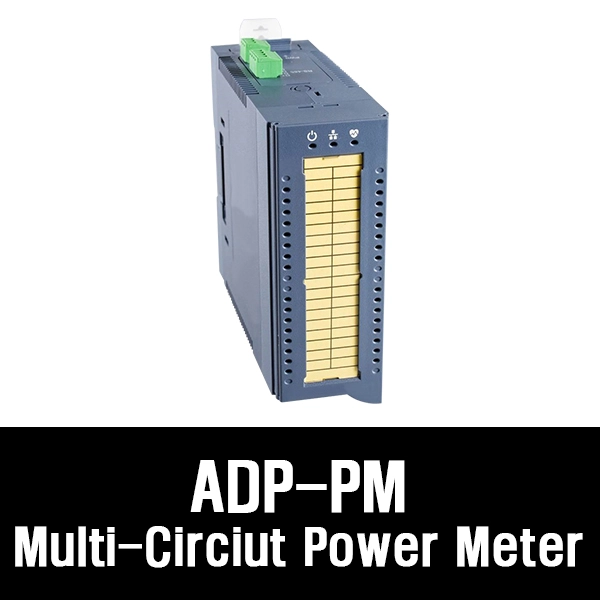

■ADTek ADP-PM 시리즈 모듈래 멀티 회로 전력계

본 제품은 공간이 협소한 스마트 분전반, MCC(모터제어반) 및 데이터센터 PDUs 내부에서 단일 모듈 또는 모듈 확장을 통해 1회로부터 다중 분기 회로(Multi-Circuit)까지 선택적으로 전력을 집적 계측·모니터링할 수 있는 DIN 레일/모듈래 타입 전력계입니다.

■세부 라인업 및 회로 수 구분

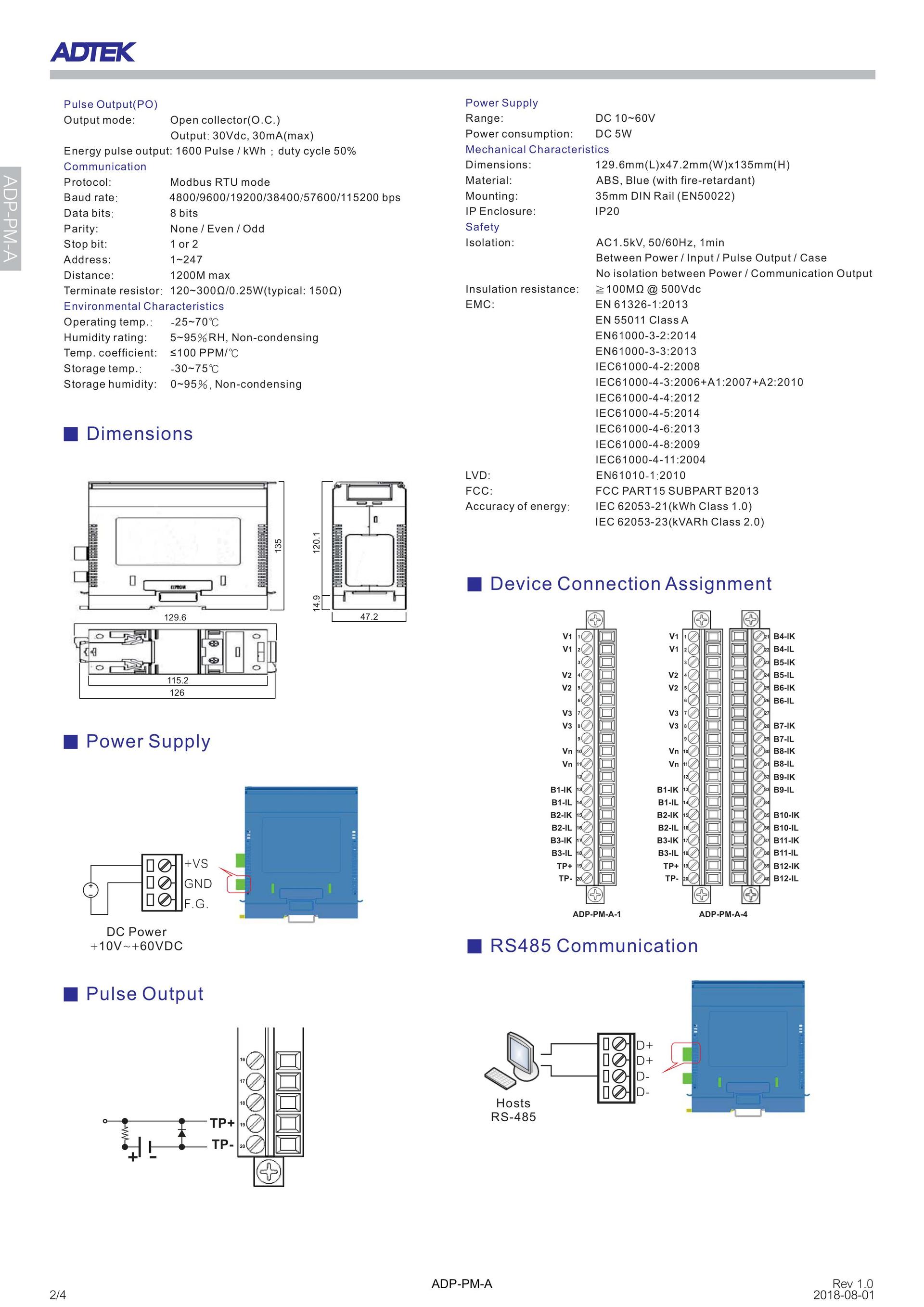

■ 핵심 성능 및 기술 사양

• 제조사: ADTek

• 모듈래 구조 (Modular): DIN 레일 장착 및 모듈 확장형 구조로 간편한 설치 및 회로 확장성 제공

• 측정 정밀도: 1%급 (Class 1.0) 정밀 계측 (분전반 분기 회로 관리 표준 충족)

• 내장 메모리: 2MB Flash Memory (각 회로별 전력 데이터 데이터로깅 및 이벤트 로그 저장)

• 접지/노이즈 대책: 전력 통신 전용 어스(Grounding) 설계 적용으로 현장 노이즈 환경에서도 안정적인 RS-485 통신 품질 유지

■ 주요 계측 및 감시 기능

1. 다중 회로 실시간 계측:

   • 각 회로별 전압(V), 전류(A), 유효/무효/피상전력(W/Var/VA), 역률(PF), 주파수(Hz) 독립 계측

   • 각 회로별 유효/무효 전력량(kWh/kvarh) 누적 측정

2. 저전압 및 과전류 감시:

   • 분기 회로별 저전압, 과전압, 과전류 이상 모니터링 및 경보 제어

■ 주요 특징 및 적용 분야

• 스마트 분전반 및 PDU 최적화: 전면 판넬 타공 없이 제어함 내 DIN 레일에 모듈 형태로 간편하게 설치하여 다중 회로를 집중 모니터링합니다.

• 통신 노이즈 차단: 전력 통신 전용 어스 구조를 탑재하여 모터/인버터 등의 노이즈가 많은 공장 자동화 환경에서도 통신 데이터의 끊김을 방지합니다.

• 상위 EMS 연동: RS-485(Modbus RTU) 통신을 통해 AD-Sees-Mate PC 모니터링 솔루션 및 AD-Sees-Mi 모바일 게이트웨이(AD520, AD-300 Plus)와 완벽히 연동됩니다.
