(인디게이터원형 Remote type)●(KF500B-V+KF500)●(KF500B-F+KF500)●(KF500B-J+KF500)●(LCD)Turbine Transducer●Turbine Transducer Flow meter●디지털 터빈 유량계●디지털 터빈플루우 메타●액체 유량계●액체 플루우 메타●water,oil●(DIN10~DIN200)●(KIO)

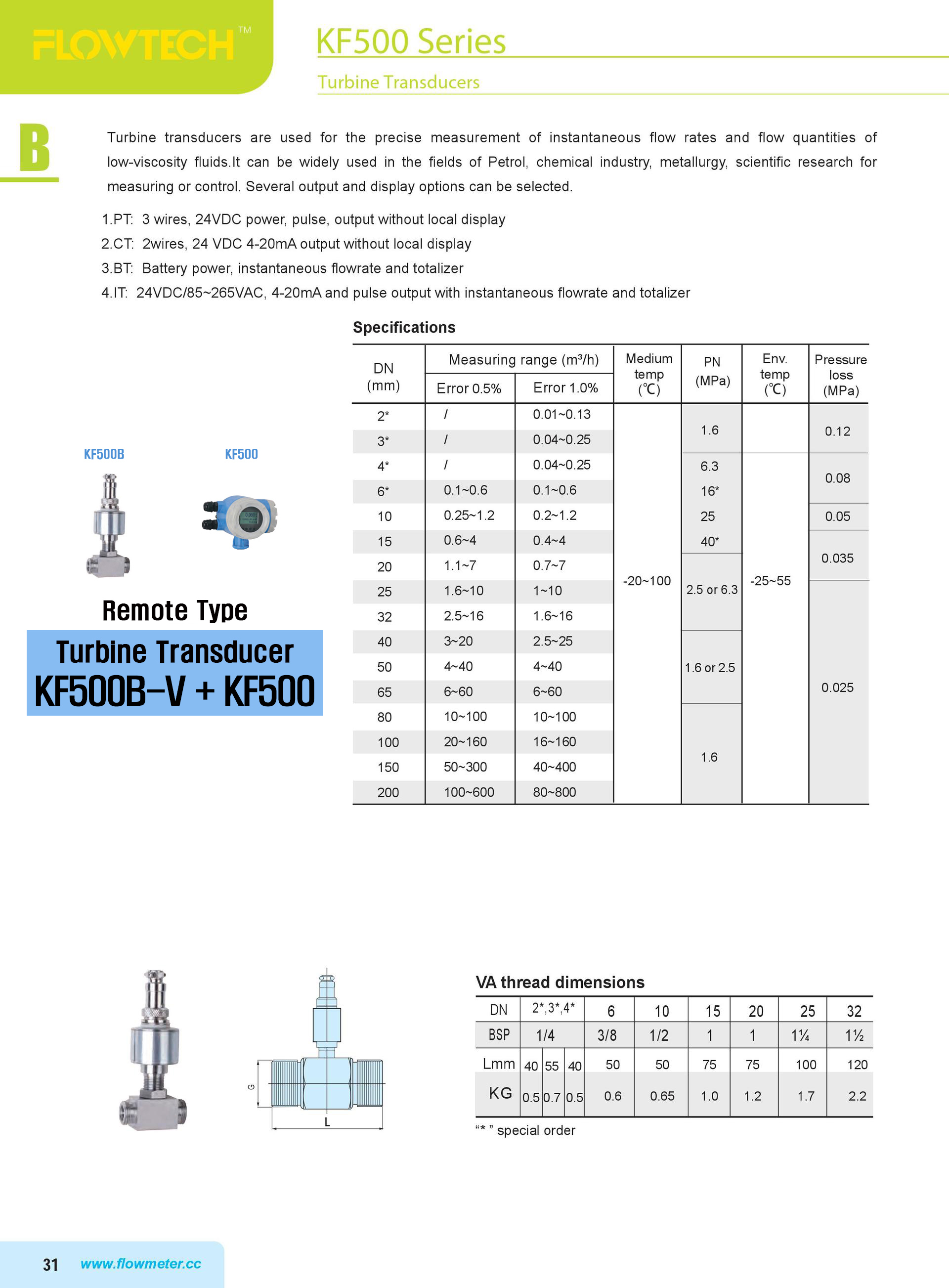

KF500 Series 카탈로그(영어) KF500 메뉴얼(영어)

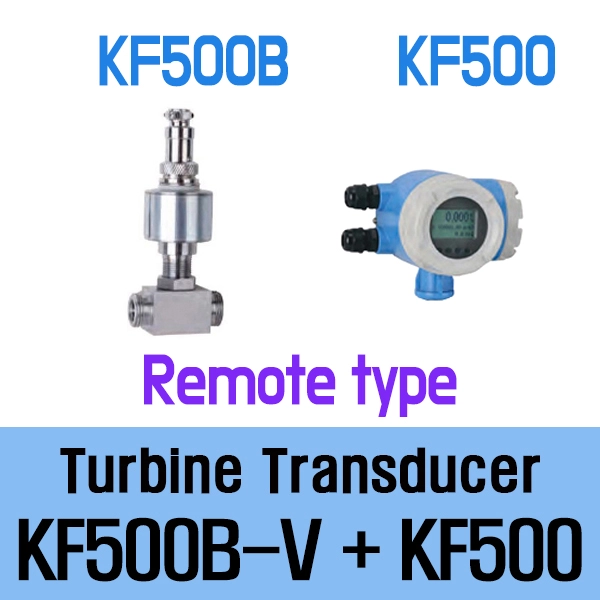

●KF500B-V thread Remote type + KF500) Liquid  Digital Turbine Transducer

●medai=(Oil, 50CPS + water )

●(power=24VDC) (pressure=2.5MPa) (Cable=5M)

●(thread=male ) (material=SUS304) (flow unit=m3/h)

●Flow meter output=only PT

●Digital Flow Indicator output KF500=(4~20mA + RS485 + pulse)

●KF500B-V-DN10-1-PT (with KF500) (thread=PT3/8 Male)

(fl0w=0.2~1.2m3/h) (error=1%) (thread=PT1/2 Male)

●KF500B-V-DN15-1-PT (with KF500) (thread=PT1/2 Male)

(fl0w=0.4~4m3/h) (error=1%) (thread=PT1 Male)

●KF500B-V-DN20-1-PT (with KF500) (thread=PT1 Male)

(fl0w=0.7~7m3/h) (error=1%) (thread=PT1 Male)

●KF500B-V-DN25-1-PT (with KF500) (thread=PT11/4 Male)

(fl0w=1~10m3/h) (error=1%) (thread=PT11/4 Male)

●KF500B-V-DN32-1-PT (with KF500) (thread=PT11/2 Male)

(fl0w=1.6~16m3/h) (error=1%) (thread=PT11/2 Male)

●KF500B-V-DN40-1-PT (with KF500) (thread=PT11/2 Male)

(fl0w=2.5~25m3/h) (error=1%) (thread=PT2 Male)

●KF500B-V-DN50-1-PT(with KF500) (thread=PT11/2 Male )

(fl0w=4~40m3/h) (error=1%) (thread=PT11/2 Male)

●(KF500B-F  Flange Remote type + KF500) Liquid  Turbine Transducer

●medai=(Oil, 50CPS + water )

●(power=24VDC) (pressure=2.5MPa, 1.6MPA) (Cable=5M)

●(Flange JIS10K) (material=SUS304) (flow unit=m3/h)

●Flow meter output=only PT

●Digital Flow Indicator output KF500=(4~20mA + RS485 + pulse)

●KF500B-F(JIS10K)-DN10-1-PT (with KF500)

(fl0w=0.2~1.2m3/h) (error=1%) (Flange JIS10K)

●KF500B-F(JIS10K)-DN15-1-PT (with KF500)

(fl0w=0.4~4m3/h) (error=1%) (Flange JIS10K )

●KF500B-F(JIS10K)-DN20-1-PT (with KF500)

(fl0w=0.7~7m3/h) (error=1%) (Flange JIS10K )

●KF500B-F(JIS10K)-DN25-1-PT (with KF500)

(fl0w=1~10m3/h) (error=1%) (Flange JIS10K )

●KF500B-F(JIS10K)-DN32-1-PT (with KF500)

(fl0w=1.6~16m3/h) (error=1%) (Flange JIS10K )

●KF500B-F(JIS10K)-DN40-1-PT (with KF500)

(fl0w=2.5~25m3/h) (error=1%) (Flange JIS10K )

●KF500B-F(JIS10K)-DN50-1-PT (with KF500)

(fl0w=4~40m3/h) (error=1%) (Flange JIS10K )

●KF500B-F(JIS10K)-DN65-1-PT (with KF500)

(fl0w=6~60m3/h) (error=1%) (Flange JIS10K )

●KF500B-F(JIS10K)-DN80-1-PT (with KF500)

(fl0w=10~100m3/h) (error=1%) (Flange JIS10K )

●KF500B-F(JIS10K)-DN100-1-PT (with KF500)

(fl0w=16~160m3/h) (error=1%) (Flange JIS10K )

●KF500B-F(JIS10K)-DN150-1-PT (with KF500)

(fl0w=100~600m3/h) (error=1%) (Flange JIS10K )

●(KF500B-J Tri-clamp Remote Tri-clamp type+ KF500) Liquid   Turbine Transducer

●(KF500B-KA Tri-clamp Remote Tri-clamp type) Turbine Transducer

●medai=(Oil, 50CPS + water )

●(power=24VDC) (pressure=2.5MPa) (Cable=5M)

●(thread=Tri-clamp dimensions) (material=SUS304) (flow unit=m3/h)

●Flow meter output=only PT

● Digital Flow Indicator output KF500=(4~20mA + RS485 + ulse)

●KF500B-J-DN10-1-PT (with KF500)

(fl0w=0.2~1.2m3/h) (error=1%) (DN10,3/8 inch)

●KF500B-J-DN15-1-PT (with KF500)

(fl0w=0.4~4m3/h) (error=1%) (DN15,1/2 inch)

●KF500B-J-DN20-1-PT (with KF500)

(fl0w=0.7~7m3/h) (error=1%) (DN20,3/4 inch)

●KF500B-J-DN25-1-PT (with KF500)

(fl0w=1~10m3/h) (error=1%) (DN25,1 inch)

●KF500B-J-DN32-1-PT (with KF500)

(fl0w=1.6~16m3/h) (error=1%) (DN32,11/4 inch)

●KF500B-J-DN40-1-PT (with KF500)

(fl0w=2.5~25m3/h) (error=1%) (DN40,11/2 inch)

●KF500B-J-DN50-1-PT (with KF500)

(fl0w=4~40m3/h) (error=1%) (DN50,2 inch)

●KF500B-J-DN65-1-PT (with KF500)

(fl0w=6~60m3/h) (error=1%) (DN60,21/2 inch)

■KIO (KF500B-V/F/J + KF500) 시리즈는 센서부와 디스플레이부가 케이블로 연결되는 분리형(Remote B 타입) 몸체에 표준 일체형 인디케이터인 KF500을 결합한 특수 조합 구성입니다.

일반적으로 KF500 인디케이터는 센서 상부에 직접 고정되는 일체형(A 타입)에 장착되지만, 현장 요구조건(배관 진동·고온 방지 + 벽면/판넬 브라켓 거치)에 따라 분리형 센서(B 타입)의 신호를 케이블로 연장하여 KF500 표시계에 입력받는 원격 관제형 시스템으로 구축할 수 있습니다.

■접속 방식(V / F / J)별 모델 비교

■주요 공통 기술 사양

• 측정 정밀도: ±0.5% ~ ±1.0% FS

• 표시부 기능 (KF500):

  • 실시간 순간 유량(Flow Rate) 및 총 적산 유량(Totalizer) 동시 디스플레이

  • 백라이트 LCD 화면 (Reset 및 누적 적산 기능)

• 신호 및 통신 출력: 4~20mA 아날로그 출력, 펄스(Pulse) 출력, RS485 (Modbus RTU) 선택

• 전원 사양: DC 24V 외부 전원 공급 또는 내장 리튬 배터리 구동 지원

■핵심 특징 및 활용 장점

• 원격 관제 및 환경 격리: 배관 내부의 고온, 강한 진동, 유해 유체 환경에 센서(B 타입)만 배관에 장착하고, 인디케이터(KF500)는 제어반이나 가독성이 좋은 벽면에 별도 브라켓으로 고정하여 작업자의 안전과 디스플레이 내구성을 확보합니다.

• 배관 맞춤형 접속 라인업: 나사산(V), 플랜지(F), 위생형 클램프(J) 중 기존 현장 배관 스펙에 맞춰 최적의 센서를 선택할 수 있습니다.

• 유지보수 편의성: 디스플레이 조작 및 배선 점검을 배관 근접 접근 없이 원격지 인디케이터에서 처리할 수 있어 설비 유지보수 정비성이 뛰어납니다.
