J-4500●(J4500DP)●(size=127mm)●(Analogue, LCD, Digital Differential Pressure transmitter)●아날로그 출력 차압계●차압 센서●차압 게이지●for (SSS-1000, SSS1000)●SSA●(4~20mA)(2NPN or 2PNP)(RS485)●(0.5%FS)●(HWACHI)

J-4500 카탈로그 HWACHI 전체 카탈로그 HWACHI 제품 매거진

Differential Pressure Gauge 전체 카탈로그

Pressure Gauge 전체 카탈로그

영문J-4500메뉴얼 (중문)J-4500(RS485)

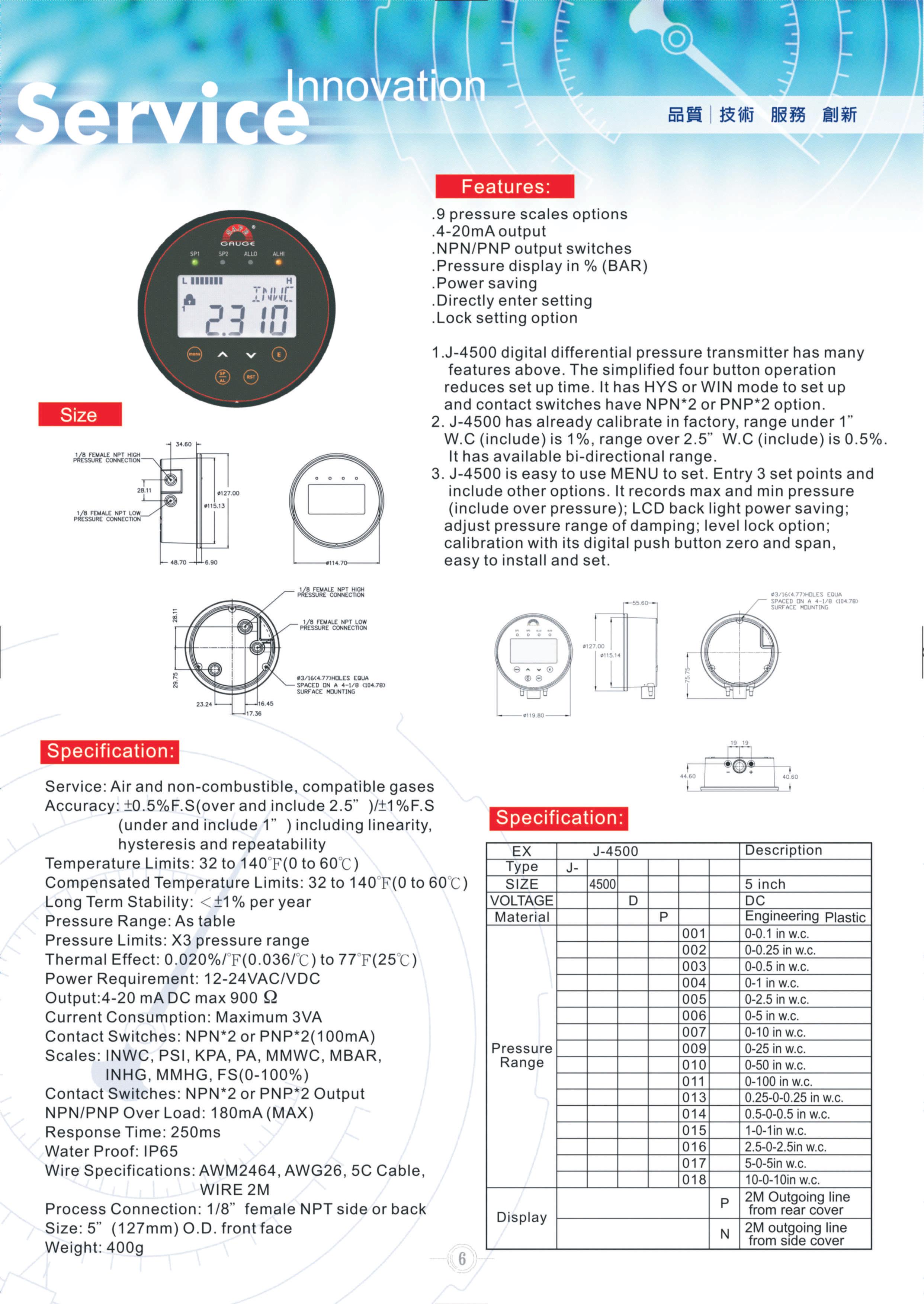

●(LCD, Analogue, Differential Pressure Gauge (size=127mm) (0.5%FS)

●power=(DC12~24VAC / VDC)

●output=(4~20mA) (2NPN or 2PNP) (RS485)

●Scales=(INWC, PSI, KPA, PA, MMWC, MBAR, INHG, MMHG) (FS 0~100%)

●LCD, Analogue, Digital Differential Pressure Transmiter (0.5%FS)

(power=DC24V)  (size=127mm)

●J-4500-DP-010 (output=4~20mA, 2NPN)

(0~50 in w.c = 12.454454kPa) (csq4167)

●J-4500-DP-011-P (output=4~20mA, 2NPN)

 (0~100 in w.c = 24.908908kPa) (csq4168)

●J-4500-DP-011-RS485 (output=RS485, 2NPN)

(0~100 in w.c = 24.908908kPa) (csq5423)

●for (SSS-1000 /SSS1000) ●SSA

■HWACHI J-4500은 (HWACHI) 브랜드의 대형 LED 디스플레이 및 알람 기능

통합형 디지털 미차압 지시계  / 트랜스미터(Digital Differential Pressure Indicator & Controller)입니다.

앞서 확인하신 매립형 J-3500보다 더 큰 고휘도 FND / LED 숫자 표시창을 탑재하여

먼 거리에서도 클린룸 내부 압력이나 배관 차압 상태를 쉽게 식별할 수 있도록 설계된 고급형 관제 계기입니다.

■주요 특징 및 용도

●직관적인 가독성 및 현장 알람: 시인성이 우수한 대형 LED 창을 적용하여 작업 현장에서 압력 수치를 바로 직관적으로 확인할 수 있으며, 차압 이상 시 전면 경보 LED 및 내장 릴레이 접점으로 알람 부저/전등을 즉시 제어합니다.

●RS485 Modbus 통신 내장: 센서 단독 지시 기능 외에도 빌딩 관리 시스템(BMS)이나 공장 상위 제어반(PLC)으로 압력 데이터를 연동할 수 있습니다.

●적용처: 반도체/디스플레이 클린룸 메인 관제 패널, 제약 공장 GMP 차압 모니터링 모듈, 대형 공조기(AHU) 및 집진기(Dust Collector) 필터 차압 모니터링.
