SSS1000●(SSS1000, Lightweight Averaging Flow Sensor●풍량측정센서●차압측정센서●풍속측정센서●차압측정기 ●풍속측기●풍량측정기●SSS, 경량 평균 흐름 센서●유속 센서●유량 센서●기체유량계●공기유량계●에어유량계●플로우미터●FLOW METER●for J-3500, for J-4500 for J-6800●(HWACHI)

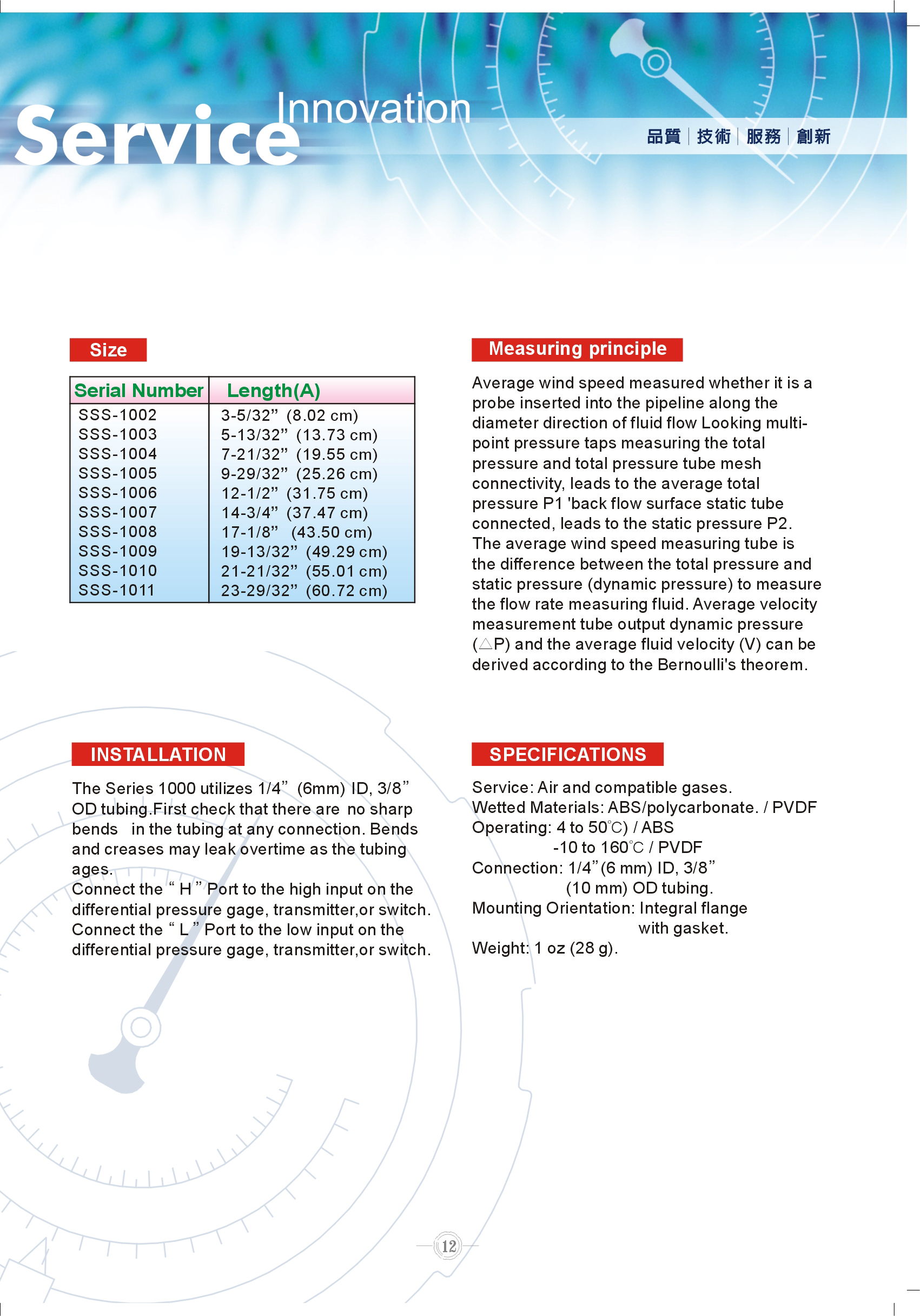

Lightweight Averaging Flow Sensor 카탈로그

HWACHI 전체 카탈로그 HWACHI 제품 매거진

●(ABS) Lightweight Averaging Flow Sensor (temp=4~50C)

●SSS-1002 (length=8.02cm) (material=ABS)

●SSS-1003 (length=13.73cm) (material=ABS) (DME5303)

●SSS-1004 (length=19.55cm) (material=ABS)

●SSS-1005 (length=25.26cm) (material=ABS)

●SSS-1006 (length=31.75cm) (material=ABS)

●SSS-1007 (length=37.47cm) (material=ABS)

●SSS-1008 (length=43.50cm) (material=ABS)

●SSS-1009 (length=49.29cm) (material=ABS)

●SSS-1010 (length=55.01cm) (material=ABS)

●SSS-1011 (length=30.72cm) (material=ABS)

●(PVDF) Lightweight Averaging Flow Sensor (temp=-10~160C)

●SSS-1002 (length=8.02cm) (material＝PVDF)

●SSS-1003 (length=13.73cm) (material＝PVDF) (DME9731)

●SSS-1004 (length=19.55cm) (material＝PVDF)

●SSS-1005 (length=25.26cm) (material＝PVDF)

●SSS-1006 (length=31.75cm) (material＝PVDF)

●SSS-1007 (length=37.47cm) (material＝PVDF)

●SSS-1008 (length=43.50cm) (material＝PVDF)

●SSS-1009 (length=49.29cm) (material＝PVDF)

●SSS-1010 (length=55.01cm) (material＝PVDF)

●SSS-1011 (length=30.72cm) (material＝PVDF)

●(for J-3500) (for J-4500) (for J-6800) ●(for J3500, J4500, J6800)

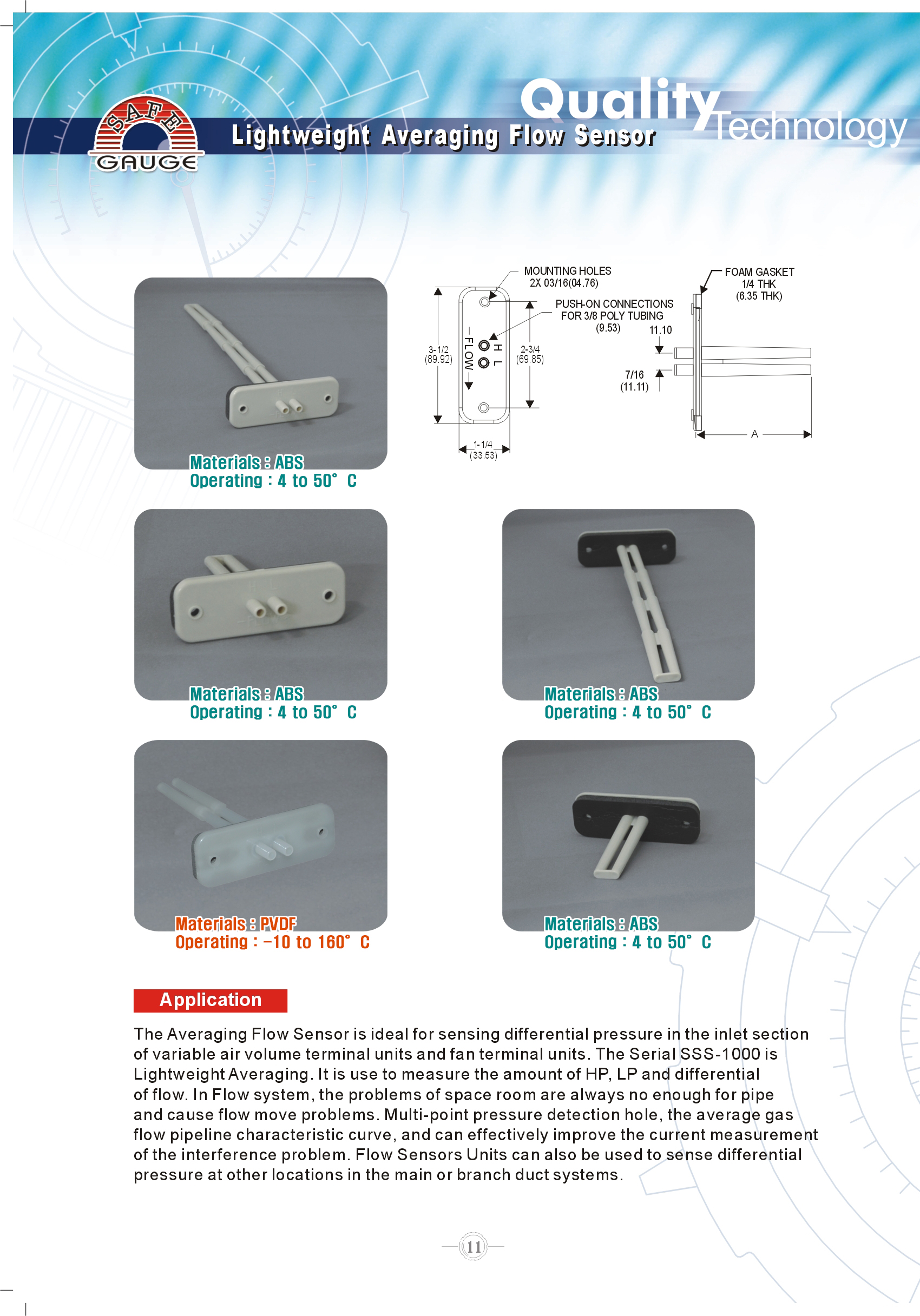

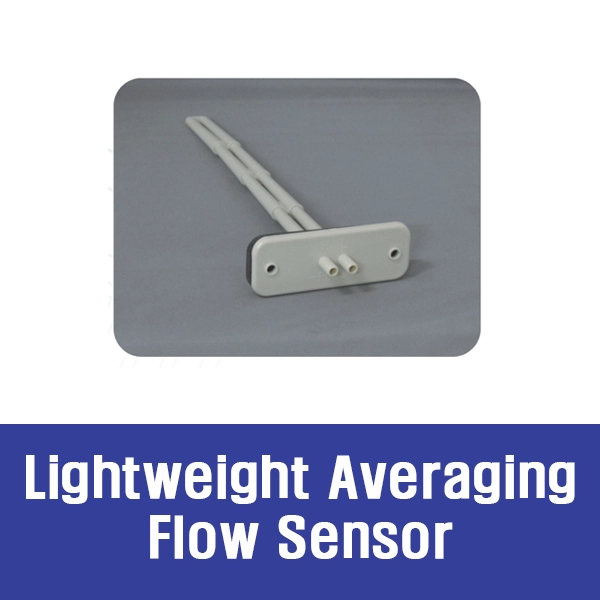

■(HWACHI) SSS1000 (Lightweight Averaging Flow Sensor)는 덕트(Duct) 및 배관 내부에 직접 삽입하여 공기, 가스, 풍속, 풍량, 차압을 정밀하게 측정하는 경량형 평균 다점 피토관(Averaging Pitot Tube) 센서입니다.

단일 지점만 측정하는 일반 피토관과 달리, 유체 흐름 단면 전체의 다점 평균 압력을 집계하여 왜곡 없는 정확한 동압(Dynamic Pressure / 차압)을 생성해 냅니다. 측정된 차압 신호는 화기의 J-3500, J-4500, J-6800 차압/풍량/풍속 게이지 및 트랜스미터와 연동되어 정밀한 풍량 및 유량 데이터를 제공합니다.

■핵심 기능 및 특장점

1. 덕트 내부 다점 평균 측정 (Averaging Technology)

   • 덕트 엘보(Elbow), 분기점, 굴곡부 직후 발생하는 와류 및 난류 구간에서도 유속 치우침 현상 없이 단면 전체의 안정적인 평균 차압을 감지합니다.

2. 경량화 구조 및 손쉬운 설치

   • 경량화 특수 디자인(Lightweight)으로 제작되어 직경이 큰 대형 공조 덕트나 집진 배관에도 브라켓/플랜지 하나로 유연하고 견고하게 설치할 수 있습니다.

3. 압력 손실(Pressure Drop) 최소화

   • 오리피스 플레이트(Orifice Plate)나 벤투리관과 달리 배관을 막지 않는 유선형 바(Bar) 형태이므로, 유체 흐름 저항과 에너지 손실이 거의 없습니다.

4. 화기 계측기 전용 연동 파트너

   • J-3500 / J-4500 / J-6800 차압·풍속·풍량 전송기와 신호 유기성이 완벽하게 일치하여 별도의 계산 보정 없이 정확한 4~20mA 또는 풍량 수치 변환을 지원합니다.

■주요 적용 분야 (Applications)

• HVAC / 공조 및 환기 설비: 메인 급기/배기 덕트 내 실시간 풍량(m3/h) 모니터링 및 Blower VFD 연동

• 산업용 집진기 & 유해가스 배기 시스템: 유해 가스 흡입 풍속 유지 및 덕트 유속 감시

• 클린룸 & 반도체 공조 장치: FFU(Fan Filter Unit) 및 차압/풍량 정밀 밸런싱 제어

• 발전 및 보일러 설비: 연도 가스(Flue Gas) 배출 유량 및 연소 공기 공급량 측정
