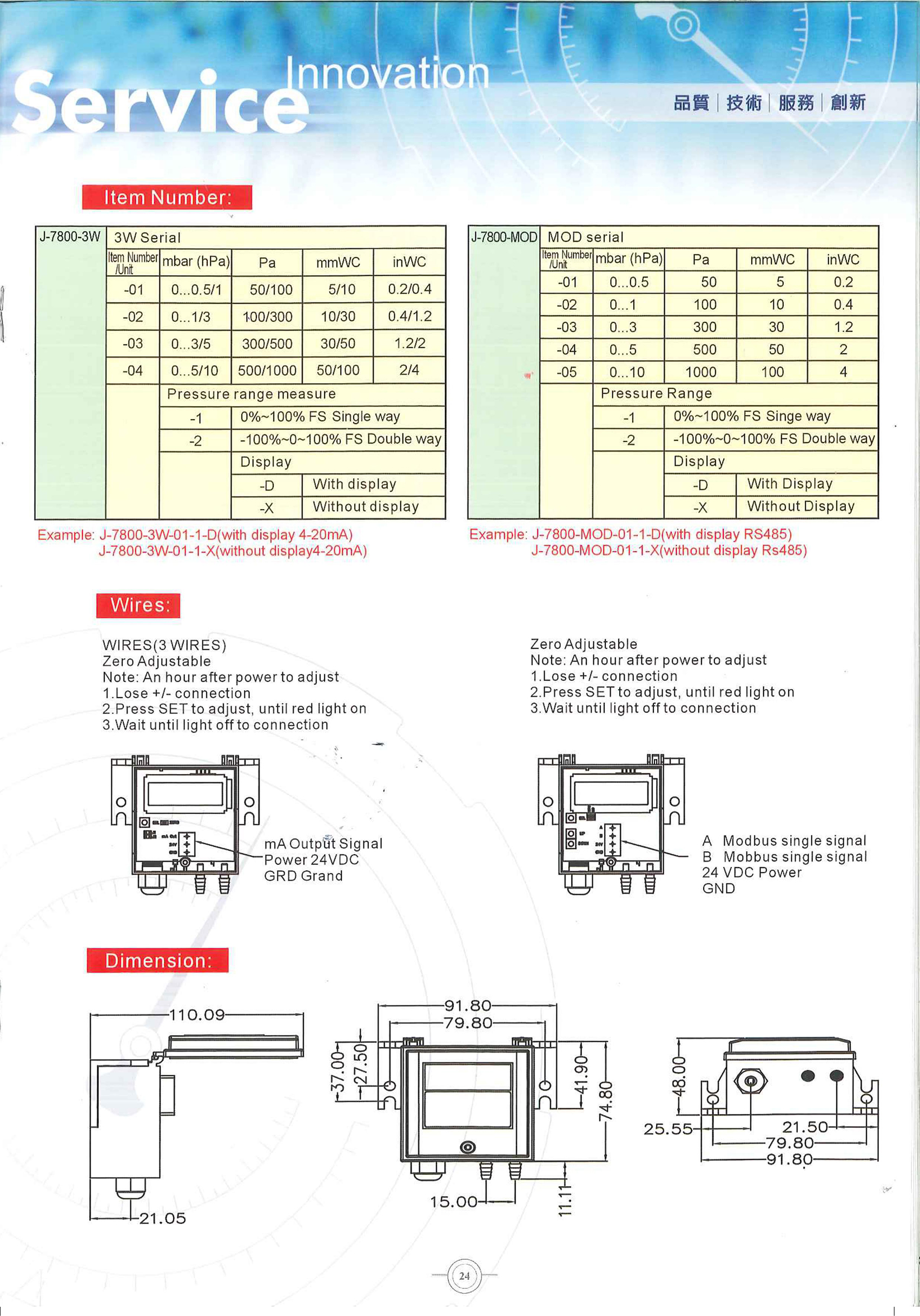

J-7800●(J7800)●(with out LCD Differential Pressure Transmitter)(Differential Pressure Transmitter)●차압 압력 게이지●디지털 차압 압력 트랜스 미터●디지털 차압계●(output=4~20mA / RS485 MODBUS)●(0.5%FS)●(HWACHI)

●with out LCD Differential Pressure Transmitter (0.5%FS)
(power=12~30 VDC) (IP65, IP54, no display)
●J-7800-3W-01-1-X (out put=4~20mA)-IP54
●J-7800-3W-01-1-X (out put=4~20mA)-IP65
●with out LCD Differential Pressure Transmitter (0.5%FS)
(power=12~30 VDC) (no display)
●J-7800-MODBUS-01-1-X (out put= RS485)-IP54
●J-7800-MODBUS-01-1-X (out put= RS485)-IP65

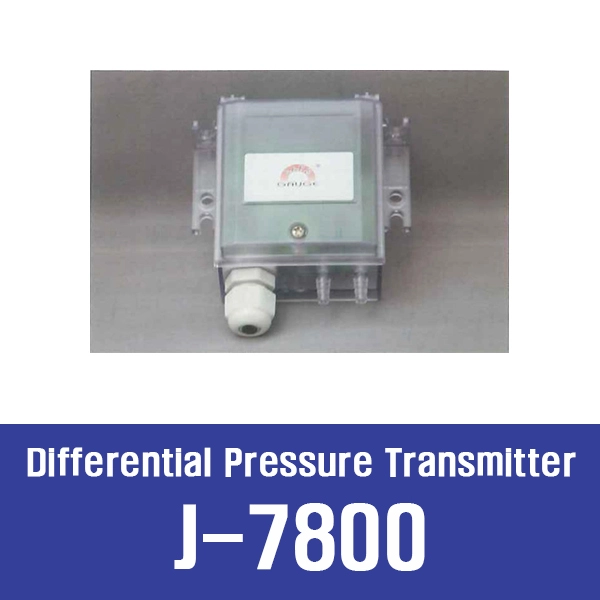

■HWACHI J-7800은 화치(HWACHI) 브랜드의 기초형 디지털 미차압 트랜스미터 (Digital Differential Pressure Transmitter)입니다.
앞서 확인하신 J-7800D가 디스플레이(LCD / LED)가 내장된 현장 지시형 모델인 반면,
J-7800은 디스플레이가 없거나 블라인드(Blind) 타입의 트랜스미터 본체로, 감지된 미차압을
4~20mA 또는 DC 1~5V 등의 표준 전기 신호로 변환하여 PLC나 중앙 제어반으로 송신하는 데 특화된 모델입니다.
■J-7800 (기본형) vs J-7800D (디스플레이형) 비교
●J-7800: 현장 지시창이 필요 없는 제어반 내부 수장용, AHU 내부 설치용, cost-effective한 원격 송신용
●J-7800D: 현장에서 실시간 수치를 작업자가 즉시 확인해야 하는 크린룸 외벽, 음압실 모니터링반, 공조기 전면 패널용
■주요 적용처
●공조 및 빌딩 제어 (HVAC): AHU(공기조화기) 에어 필터 차압 모니터링 및 송풍기 풍량 제어
●SSA 블레이드 연동: 앞서 언급된 SSA Air Flow Measuring Blades와 결합하여 덕트 내 차압을 측정, 중앙 제어반으로 풍량 데이터 전송

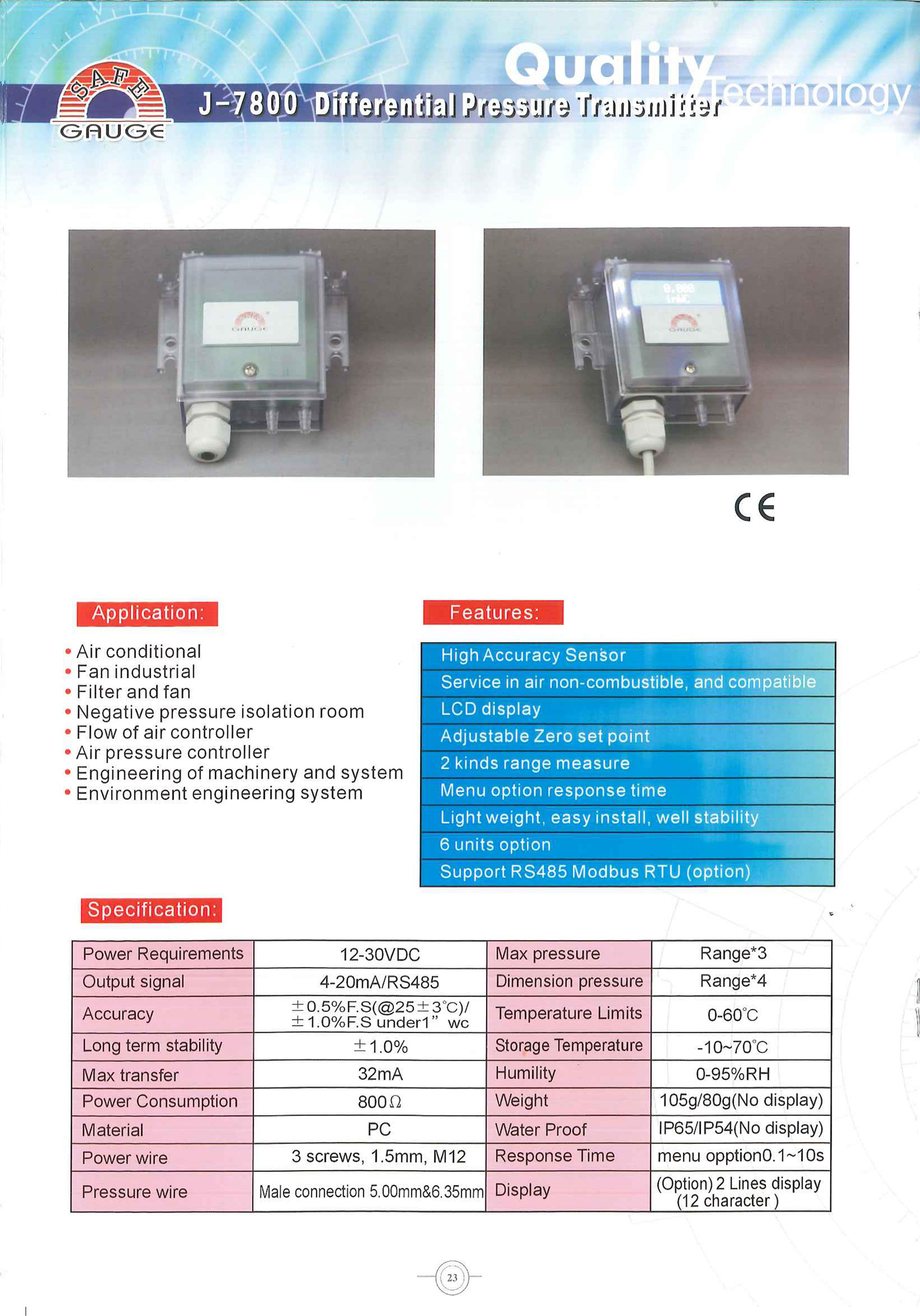

| 주요 사양 항목 | 상세 스펙 |
| 제품 유형 | 디지털 미차압 트랜스미터 (Blind / Non-Display 타입) |
| 적용 유체 | 공기 및 비부식성 기체 (Air & Non-corrosive gases) |
| 출력 신호 (Output) | 4~20mA DC (2-Wire) 또는 DC 1~5V / RS485 (옵션) |
| 전원 사양 (Power) | DC 24V |
| 측정 범위 (Range) | 미압/차압 구간 (예: 0~10 Pa, 0~100 Pa, 0~500 Pa, 0~1 kPa 등 주문 사양) |
| 접속 포트 | 4mm / 6mm 우레탄 및 실리콘 호스 직결용 니플 포트 |
원산지 Made in Taiwan
무게 1kg
