US-CTV●US-CTV-10●US-CTV-16●US-CTV-24●US-CTV-35)●(USCTV10)●(USCTV16)●(USCTV24)●(USCTV35)●Clamp CT Selection●AC Mini Sizs Split Core Current Transformer(CT)●전력계측기용CT●C형클램프(CT)●전력계측기용후꾸메타●(ADTEK)

US-CTV 카탈로그  US-CTV도면(DWG)

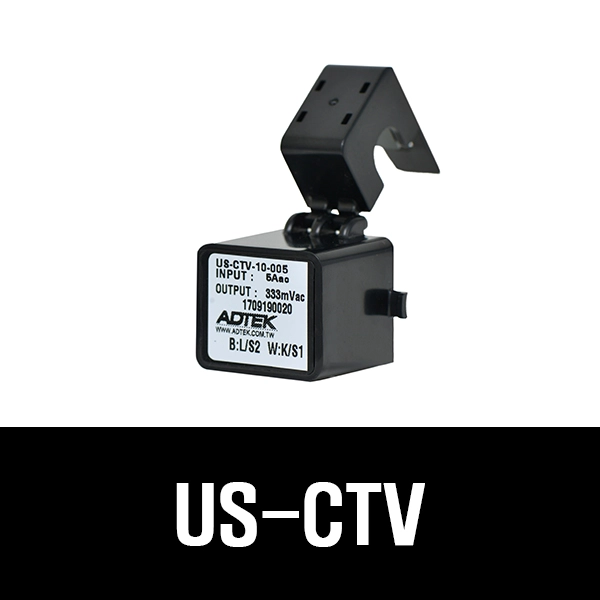

●(US-CTV) AC Mini Sizs Split Core Current Transformer

●(US-CTV)  AC Clamp CT Selection

●US-CTV-10-005 (0.5A) (1.0Class) (hole size=10mm) (csq4200)

●US-CTV-16-060 (60A) (0.5Class) (hole size=16mm) (csq4201)

●US-CTV-16-100 (100A) (0.5Class) (hole size=16mm) (csq4202)

●(US-CTV) AC Mini Sizs Split Core Current Transformer

●(US-CTV)  AC Clamp CT Selection

●US-CTV-24-200 (200A) (0.5Class) (hole size=24mm) (csq4203)

●(US-CTV) AC Mini Sizs Split Core Current Transformer

●(US-CTV)  AC Clamp CT Selection

●US-CTV-35-300 (300A) (0.5Class) (hole size=35mm) (csq4204)

●US-CTV-35-400 (400A) (0.5Class) (hole size=35mm) (csq4205)

●US-CTV-35-500 (500A) (0.5Class) (hole size=(35mm) (csq4218)

●US-CTV-35-600 (600A) (0.5Class) (hole size=35mm) (csq4206)

■ADTEK US-CTV 시리즈 분할형 전류변류기 (Split-Core Current Transformer / 분할형 CT) 주요 사양 및 개요입니다

ADTEK의 AFM-8A 등 디지털 전력계 및 인디게이터와 연동하여 대전류를 미세 전압 신호 (mV/V)로 안전하게 변환해 주는 전원 측정용 핵심 센서입니다.

■주요 사양 및 규격

■핵심 특징

• 무정전 원터치 분할 설치: 기존 배선을 끊거나 단자대를 해체할 필요 없이 클립을 열어 전선에 바로 집어 체결하는 Split-Core 구조입니다. 활선 작업이나 기존 공장 분전반의 에너지 관리 시스템 (FEMS) 개보수 시 공정 중단 없이 빠르게 설치할 수 있습니다.

• 0.333V 밀리볼트 (mV) 안전 출력: 2차 측 출력이 AC 0.333V 저전압 신호로 설계된 모델의 경우, 개로 (Open Circuit) 상태가 발생하더라도 2차 측에 위험한 고전압이 유도되지 않아 점검자 안전성이 높습니다.

• 초소형 및 내구성: 전선 관통부 내경 (10mm, 16mm, 24mm, 36mm 등)이 다양하여 narrow한 배선반 공간에 최적화되어 있습니다.

■배선 및 설치

1. 극성 및 전류 방향 (P1-P2): CT 표면에 표시된 화살표 또는 K-L 방위 표시가 전원 측 (Primary)에서 부하 측 (Load)으로 향하도록 전선에 관통시켜야 합니다. 극성이 반대로 체결되면 전력계의 유효전력 (kW)과 전력인자 (PF) 값이 음수 (-)로 측정될 수 있습니다.

2. 2차 측 결선 및 쉴드 케이블: 2차 측 신호선은 노이즈 영향을 방지하기 위해 차폐 트위스트 페어 케이블을 사용하고, 전력계 / 인디게이터의 CT 입력 단자에 1:1로 결선하십시오.

3. CT 비율 (CT Ratio) 설정: 인디게이터 및 전력계 (AFM-8A 등) 전면 설정 메뉴에서 US-CTV의 1차 정격 전류값 (예: 100A / 0.333V)을 파라미터로 정확히 세팅해야 올바른 전류값이 디스플레이에 표시됩니다.
