UA-CTR●UA-CTR-3●UA-CTR-6●UA-CTR-9●UA-CTR-C●UA-CTR-D●(UACTR)●Clamp CT Selection●AC Mini Sizs Split Core Current Transformer(CT)●전력계측기용CT●C형클램프(CT)●전력계측기용후꾸메타(CT)●(ADTEK)

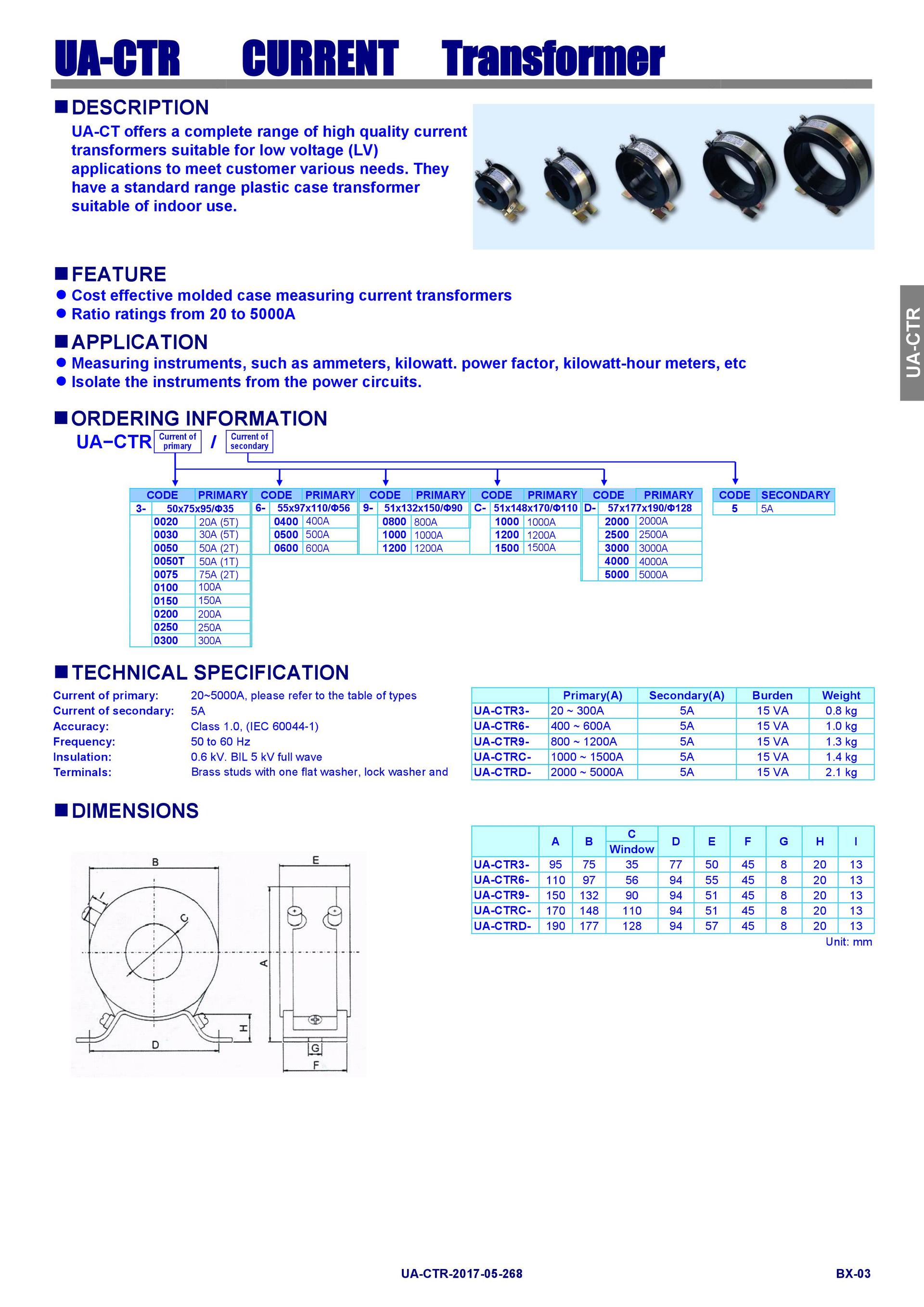

UA-CTR 카탈로그

●(UA-CTR) AC  Split Core Current Transformer

●AC Clamp CT Selection (window=50*75*95) (dia=35)

●UA-CTR-3-0020/5A (2.5~5.0VA) Class1.0

●UA-CTR-3-0030/5A (2.5~5.0VA) Class1.0

●UA-CTR-3-0050/5A (2.5~5.0VA) Class1.0

●UA-CTR-3-0050T/5A (2.5~5.0VA) Class1.0

●UA-CTR-3-0075/5A (2.5~5.0VA) Class1.0

●UA-CTR-3-0100/5A (2.5~5.0VA) Class1.0

●UA-CTR-3-0150/5A (2.5~5.0VA) Class1.0

●UA-CTR-3-0200/5A (2.5~5.0VA) Class1.0

●UA-CTR-3-0250/5A  (5.0VA) Class1.0

●UA-CTR-3-0300/A (5.0VA) Class1.0

●AC Clamp CT Selection (window=55*97*110) (dia=56)

●UA-CTR-6-0400/5A (10.0VA) Class1.0

●UA-CTR-6-0500/5A (10.0VA) Class1.0

●UA-CTR-6-0600/5A (10.0VA) Class1.0

●AC Clamp CT Selection (window=51*132*150) (dia=90)

●UA-CTR-9-0800/5A (15.0VA) Class1.0

●UA-CTR-9-1000/5A (15.0VA) Class1.0

●UA-CTR-9-1200/5A (15.0VA) Class1.0

●AC Clamp CT Selection (window=51*148*170) (dia=110)

●UA-CTR-C-1500/5A (15.0VA) Class1.0

●UA-CTR-C-2000/5A (15.0VA) Class1.0

●UA-CTR-C-2500/5A (15.0VA) Class1.0

●UA-CTR-C-3000/5A (9.0VA) Class1.0

●AC Clamp CT Selection (window=57*177*190) (dia=128)

●UA-CTR-D-2000/5A (15.0VA) Class1.0

●UA-CTR-D-2500/5A (15.0VA) Class1.0

●UA-CTR-D-3000/5A (15.0VA) Class1.0

●UA-CTR-D-4000/5A (15.0VA) Class1.0

●UA-CTR-D-5000/5A (15.0VA) Class1.0

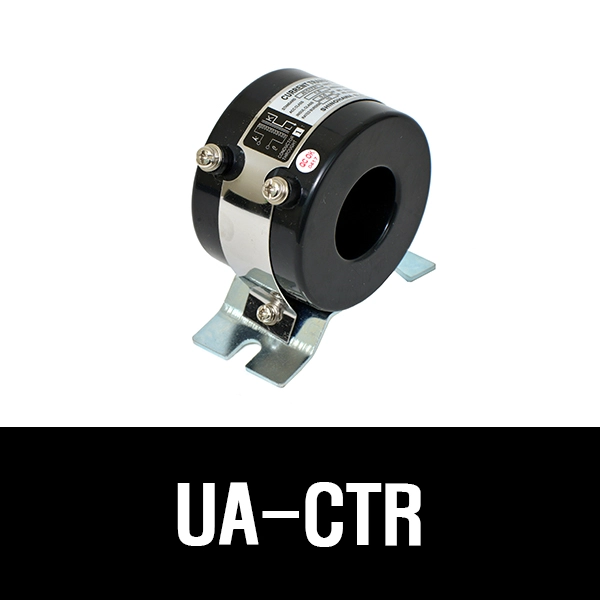

■ADTek UA-CTR 시리즈 초소형 분할형 변류기 (Split Core Current Transformer)

본 제품은 기존 전선을 단선하거나 배선을 해체하지 않고도 집게(Clamp)처럼 원터치로 개폐하여 간편하게 전선에 클램핑 체결할 수 있는 AC 초소형 분할형 변류기(Split Core CT)입니다.

ADTek의 CPM 시리즈, MWH 시리즈, AFM 시리즈 등 각종 전력계, 파워미터, 전력 분석기 및 스마트 분전반 전력 모니터링 라인에 조합되어 전선의 교류 전류를 계측용 신호로 변환해 줍니다.

■세부 모델 및 라인업 구분

■주요 구조 및 기능적 특징

1. 원터치 C형 클램프(Split Core) 구조:

   • 분할형(Split Core) 메커니즘을 적용하여 운전 중이거나 가동 중인 설비의 전선을 끊지 않고 원터치로 클램프를 열어 체결할 수 있어 작업 시간과 정전 공수를 대폭 줄여줍니다.

2. AC Mini Size (초소형 컴팩트 디자인):

   • 초소형 구조로 설계되어 공간이 매우 협소한 기존 분전반, MCC(모터제어반), 제어함 내부 전선 사이에도 간섭 없이 용이하게 설치 가능합니다.

3. 전력 계측기 전용 사양 (Measurement CT):

   • ADTek 전력계 및 다기능 파워미터의 CT 입력 사양에 맞춰 뛰어난 선형성과 정밀한 상전류 변환 출력을 제공합니다.

■ 주요 적용 분야

• 기존 수배전반 및 분전반 개보수(Retrofit): 정전 작업이 어려운 공장, 빌딩, 데이터센터의 전력 모니터링 구축

• 에너지 관리 시스템 (BEMS / FEMS / EMS): 분기 회로별(조명, 동력, 냉난방 등) 전력 사용량 정밀 측정

• ADTek 전력계 연동: CPM-70, MWH-7W, AFM-8A 등 전력 측정 기기의 외장 전류 센서
