US-CTS●US-CTS-0203●US-CTS-0508●US-CTS-0812 ●(USCTS)●(USCTS0203)●(USCTS0508)●(USCTS0812)●Clamp CT Selection●AC Mini Sizs Split Core Current Transformer(CT)●전력계측기용CT●C형클램프(CT)●전력계측기용후꾸메타(CT)●(ADTEK)

가격문의(상세정보 참조)

●(US-CTS) AC Split Core Current Transformer

●(US-CTS) AC Clamp CT Selection

●US-CTS-0203 100/5A 1.5VA Class3.0 (csq4239)

●US-CTS-0203 150/5A 2.0VA Class3.0 (csq4240)

●US-CTS-0203 200/5A 1.5VA Class1.0 (csq4241)

●US-CTS-0203 250/5A 2.0VA Class1.0 (csq4242)

●US-CTS-0203 300/5A 4.0VA Class1.0 (csq4243)

●US-CTS-0203 400/5A 6.0VA Class1.0 (csq4244)

●(US-CTS) AC Split Core Current Transformer

●(US-CTS) AC Clamp CT Selection

●US-CTS-0508 250/5A 2.0VA Class1.0 (csq4245)

●US-CTS-0508 300/5A 3.0VA Class1.0 (csq4246)

●US-CTS-0508 400/5A 3.0VA Class1.0 (csq4247)

●US-CTS-0508 500/5A 5.0VA Class1.0 (csq4248)

●US-CTS-0508 600/5A 5.0VA Class1.0 (csq4249)

●US-CTS-0508 800/5A 7.0VA Class1.0 (csq4250)

●US-CTS-0508 1000/5A 10.0VA Class1.0 (csq4251)

●(US-CTS) AC Split Core Current Transformer

●(US-CTS) AC Clamp CT Selection

●US-CTS-0812 500/5A 4.0VA Class1.0 (csq4252)

●US-CTS-0812 600/5A 5.0VA Class1.0 (csq4253)

●US-CTS-0812 800/5A 7.0VA Class1.0 (csq4254)

●US-CTS-0812 1000/5A 9.0VA Class1.0 (csq4255)

●US-CTS-0812 1200/5A 11.0VA Class1.0 (csq4256)

●US-CTS-0812 1250/5A 15.0VA Class1.0 (csq4257)

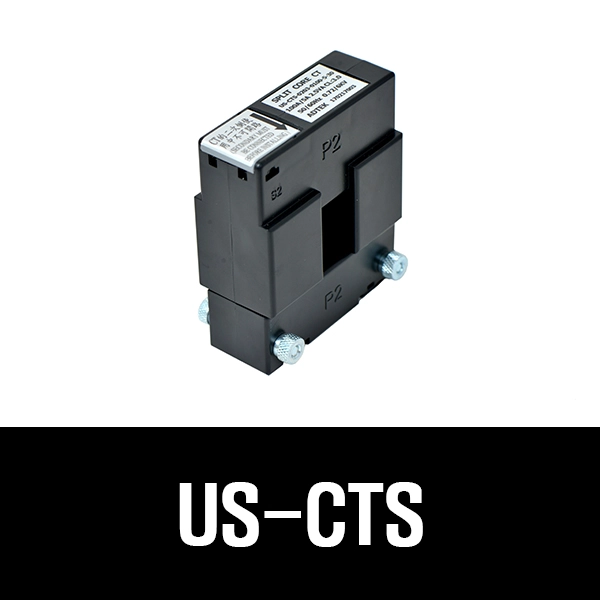

■대만 ADTEK(아텍)사의 US-CTS 시리즈 분할형 전류변류기 (Split-Core Current Transformer / 분할형 CT) 주요 사양 및 사양 개요입니다.

AFM-8A 다기능전력계, CM1/CM2 프로세스 인디게이터 및 디지털 패널메타에 연동하여 대전류를 표준 AC 5A 또는 AC 1A 신호로 안전하게 변환해 주는 전원 계측 전용 센서입니다.

■주요 사양 및 규격

■핵심 특징

산업용 대용량 전류 수용: US-CTV 시리즈(전압 출력 중심의 중소용량) 대비 100A부터 최대 3000A까지의 대전류 고압/저압 메인 배선반 계측에 최적화된 강건한 구조입니다.
무정전 분할형 (Split-Core) 설계: 기존 부스바 (Busbar)나 케이블 해체 작업 없이 코어 하우징을 분리·체결하여 설치할 수 있으므로, 공장 정지 없이 FEMS / BEMS 에너징 모니터링 구축이 가능합니다.
표준 AC 5A/1A 출력 지원: 대다수 전력계 및 인디게이터의 표준 전류 입력 단자 (AC 5A/1A)에 직접 연동할 수 있어 범용성이 우수합니다.

■배선 및 취급 시 주의사항

2차 측 개로(Open) 절대로 금지 (★위험): 통전 중인 상태에서 2차 측 출력 단자를 절단하거나 개방 (Open)하지 마십시오. 2차 측에 감전을 유발하는 고전압이 발생하여 변류기 절연 파괴 및 작업자 안전사고의 원인이 됩니다.
극성 및 전류 방향(P1 - P2 / K - L): CT 보디의 전원 방향 화살표(P1 - P2)가 1차 측 전원 부하 방향과 일치하도록 세팅하십시오. 극성이 반대로 연결되면 유효전력 (kW) 및 전력인자 (PF) 측정값에 오차가 발생합니다.
전력계 CT 비율 (CT Ratio) 설정: AFM-8A 전력계나 인디게이터 설정 메뉴에서 CT 1차 전류 (예: 400A)와 2차 전류 (예: 5A)의 비율을 맞추어야 정확한 실제 전류값이 산출됩니다.
