CPM-80●CPM-81●CPM-82●CPM80●Panel type CPM81●LCD Multifunction Power Analyer●판넬타입 다기능전력계●판넬타입 다기능 전력량 파워미터●다기능파워 전력분석기●다기능 파워 분석기●다기능전력분석기●저전압감시전력계●전력감시계●전력모니트링●배전반●수전반●(4MB)●(0.2S)●(ADTEK)

880,000원

관련자료 (CLICK)

인증서(CERTIFICATION)

EMC(CE),LVD(CE),FCC,TEST REPORT

CMET (as UL) on-going

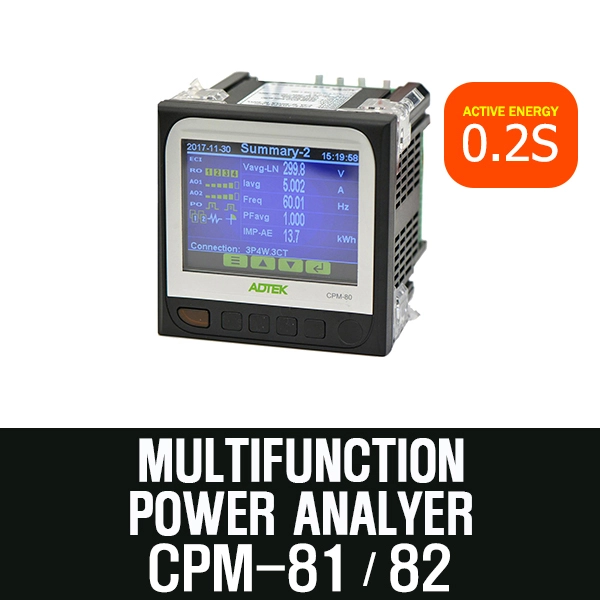

●(Panel Mounting) (3.5"TFT LCD color) Multifunction Power Analyer

TFT Power Analyzer (standard with 4DI & 4RO & 1 RS485 port),(4MB Memory) (63rd THD Class 0.2S)

●Energh accuracy=Class 0.2S (IEC62053-22:2003)

●Display=V,A,W,PF,KWh

●CPM81-A15V6-D4-N-N-ADH

●Input=(0~1/5A ,60~600V, 1Phase & 3Phase Programmable)

●output=(DI *4) (Relay *4) (RS485)

●aux Power=(AC 85~264V / DC 100~300V)

●CPM81-A15V6-D4-N-N-ADL

●Input=(0~1/5A ,60~600V, 1Phase & 3Phase Programmable)

●output=(DI *4) (Relay *4) (RS485)

●aux Power=(AC/DC 20~56V)

●CPM81-A15V6-D4-N-A2-ADH

●Input=(0~1/5A ,60~600V, 1Phase & 3Phase Programmable)

●output=(DI *4) (Relay *4) (AO*2) (RS485)

●aux Power=(AC 85~264V / DC 100~300V)

●CPM81-A15V6-D4-N-R-ADH

●Input=(0~1/5A ,60~600V, 1Phase & 3Phase Programmable)

●output=(DI *4) (Relay *4) (RS485*2)

●aux Power=(AC 85~264V / DC 100~300V)

●CPM81-A15V6-D4-A2-R-ADH

●Input=(0~1/5A ,60~600V, 1Phase & 3Phase Programmable)

●output=(DI *4) (Relay *4) (AO*2) (RS485*2)

●aux Power=(AC 85~264V / DC 100~300V)

●CPM81-A15V6-D4-N-E-ADH

●Input=(0~1/5A ,60~600V, 1Phase & 3Phase Programmable)

●output=(DI *4) (Relay *4) (RS485) (Option3=Ethernet)

●aux Power=(AC 85~264V / DC 100~300V)

●CPM81-A15V6-D4-A2-E-ADH

●Input=(0~1/5A ,60~600V, 1Phase & 3Phase Programmable)

●output=(DI *4) (Relay *4) (RS485) (AO*2) (Option3=Ethernet)

●aux Power=(AC 85~264V / DC 100~300V)

●CPM81-A15V6-D8-N-N-ADH

●Input=(0~1/5A ,60~600V, 1Phase & 3Phase Programmable)

●output=(DI *8) (Relay *4) (RS485)

●aux Power=(AC 85~264V / DC 100~300V)

●CPM81-A15V6-D8-N-E-ADH  (csq2819)

●Input=(0~1/5A ,60~600V, 1Phase + 3Phase Programmable)

●output=(DI *8) (Relay *4) (RS485) (Option3=Ethernet)

●aux Power=(AC 85~264V / DC 100~300V)

●(Panel Mounting) (3.5"TFT LCD color) Multifunction Power Analyer TFT Power Analyzer (standard with 4DI & 4RO & 1 RS485 port)

(4MB Memory) (2nd~63rd individual harmonics) (phasor diagram,demand) (event record,data record Class 0.2S)

●CPM82-A15V6-D4-N-N-ADH (csq2820)

●Input=(0~1/5A ,60~600V, 1Phase & 3Phase Programmable)

●output=(DI *4) (Relay *4) (RS485)

●aux Power=(AC 85~264V / DC 100~300V)

●CPM82-A15V6-D4-N-N-ADL

●Input=(0~1/5A ,60~600V, 1Phase & 3Phase Programmable)

●output=(DI *4) (Relay *4) (RS485)

●aux Power=(AC/DC 20~56V)

●CPM82-A15V6-D8-N-N-ADH

●Input=(0~1/5A ,60~600V, 1Phase & 3Phase Programmable)

●output=(DI *8) (Relay *4) (RS485)

●aux Power=(AC 85~264V / DC 100~300V)

●CPM82-A15V6-D8-N-N-ADL

●Input=(0~1/5A ,60~600V, 1Phase & 3Phase Programmable)

●output=(DI *8) (Relay *4) (RS485)

●aux Power=(AC 85~264V / DC 100~300V)

●CPM82-A15V6-D4-A2-N-ADH

●Input=(0~1/5A ,60~600V, 1Phase & 3Phase Programmable)

●output=(DI *4) (Relay *4) (AO*2) (RS485)

●aux Power=(AC 85~264V / DC 100~300V)

●CPM82-A15V6-D4-N-R-ADH  (csq2813)

●Input=(0~1/5A ,60~600V, 1Phase & 3Phase Programmable)

●output=(DI *4) (Relay *4) (RS485*2)

●aux Power=(AC 85~264V / DC 100~300V)

●CPM82-A15V6-D4-A2-R-ADH

●Input=(0~1/5A ,60~600V, 1Phase & 3Phase Programmable)

●output=(DI *4) (Relay *4) (AO*2) (RS485*2)

●aux Power=(AC 85~264V / DC 100~300V)

●CPM82-A15V6-D4-N-E-ADH

●Input=(0~1/5A ,60~600V, 1Phase & 3Phase Programmable)

●Output=(DI *4) (Relay *4) (RS485) (Option3=Ethernet)

●aux Power=(AC 85~264V / DC 100~300V)

●CPM82-A15V6-D4-A2-E-ADH

●Input=(0~1/5A ,60~600V, 1Phase & 3Phase Programmable)

●output=(DI *4) (Relay *4) (RS485) (AO*2) (Option3=Ethernet)

●aux Power=(AC 85~264V / DC 100~300V)

●단상, 삼상 전력을고정도측정하여 누적전력, 전력품질, 전력분석을 디지털표시

●전력량 테이터 밎 동기화 (전압량 테이터 동기화 , 전류량 테이터 동기화)

●전력량 KWh 적산량 디지털표시 ,  KVarH 적산량 디지털 표시

●전력량 최소값 표시 , 전력량 최대값 표시

●RS485 통신가능 , 2릴레이출력

●전압 , 전류 측정량 PC 쇼프터웨어 제공(Optional)

●CPM-80은 Quansheng Electronics에서 널리 사랑받는 중-고급 다기능 전력 분석 미터로 다음과 같은 특징이 있습니다.

● 3.5 인치 TFT LCD 풀 컬러 디스플레이

●친숙한 인터페이스 및 쉬운 작동

●듀얼 통신 포트 , 연결하기 쉬움 RS485 Modbus RTU x 2 (두 번째 그룹은 Master로 설정 가능)

또는 RS485 Modbus RTU x1 + 이더넷 Modbus-TCP / IP x1

● 포괄적 인 기능, 다양한 측정 유형

● True RMS 측정

● 유효 에너지 정확도 0 .2S ( IEC62053-22 규격)

● 전압 및 전류 급상승 / 전압 강하 측정 가능 •실시간 파형 캡처가능 • 2 ~ 63 개의 하위 고조파 측정 가능

●기타 기능은 다음과 같습니다. CO2 탄소 배출량, TOU (time-of-use billing) 기능과 4MB 플래시 기록 용량으로 사용자는 장시간

데이터를 기록 할 수 있습니다. 소프트웨어 조정 기능이있어 현장 조정 작업을 줄일 수 있습니다.

●다음과 같은 다양한 전력 품질에 민감한 애플리케이션에 적합합니다.

(반도체 공정) (데이터 센터) (통신 기지국) (정밀 제조 공장) (의료 센터 등)

■ADTek CPM-80 시리즈 판넬 타입 고성능 다기능 전력 분석기 (Power Analyzer)

본 제품은 수배전반 및 변전 설비의 전면 판넬에 정밀 설치되어 계통 전력의 정밀 계측, 전력 품질(고조파/이벤트) 분석, 저전압 감시 및 전력 모니터링을 수행하는 ADTek의 최고급형 판넬 타입 다기능 전력 분석기입니다.

1. 세부 라인업 및 모델 구분

모델명주요 특징 및 사양
CPM-80CPM-80 시리즈 기본 메인 다기능 전력 분석기
CPM-81 / CPM-82기능 옵션(입출력 I/O 확장, 통신 구성, 고조파 분석 범위 등)에 따른 서브 파생 모델

■핵심 성능 및 기술 사양

  • 제조사: ADTek

  • 설치 구조: DIN 표준 Panel Mount 타입 (수배전반/분전반 전면 타공 설치)

  • 측정 정밀도: 0.2S급 (Class 0.2S) 고정밀 계측 (전력량계 및 고정밀 수전 전력 모니터링 기준 충족)

  • 내장 메모리: 4MB Flash Memory (전력 데이터 데이터로깅, 트렌드 분석, 이벤트 및 고조파 데이터 저장)

  • 표시 방식: 대화면 LCD 디스플레이 (다중 파라미터 동시 표시 및 시인성 확보)

■ 주요 계측 및 전력 감시 기능

  1. 통합 전력 계측:

    • 삼상 전압(V), 전류(A), 유효/무효/피상전력(W/Var/VA), 역률(PF), 주파수(Hz) 실시간 계측

    • 유효/무효 전력량(kWh/kvarh) 정밀 누적 측정 (Class 0.2S)

  2. 저전압 감시 및 전력 품질 분석:

    • 저전압(Under Voltage), 과전압(Over Voltage), 과전류(Over Current) 등 계통 상태 실시간 감시 및 경보 출력

    • 전압/전류 고조파(THD) 분석 지원

  3. 대용량 데이터 로깅 (4MB):

    • 4MB 내장 메모리를 통해 전력 사용량 통계, 전력 품질 이벤트 및 차폐 로그를 자체 저장·관리

■주요 특징 및 적용 분야

  • 수배전반 최적화: 공장, 빌딩, 변전소, 데이터센터의 수전반, 배전반 및 MCC(모터제어반)에 설치되어 전력 계통 상태를 모니터링합니다.

  • BEMS / FEMS / SCADA 연동: RS-485(Modbus RTU) 통신 및 디지털 I/O를 통해 중앙 전력 감시 시스템(SCADA)이나 에너지 관리 시스템(AD-Sees-Mate 등)에 대용량 데이터를 전송합니다.


상품

원산지 Made in Taiwan
