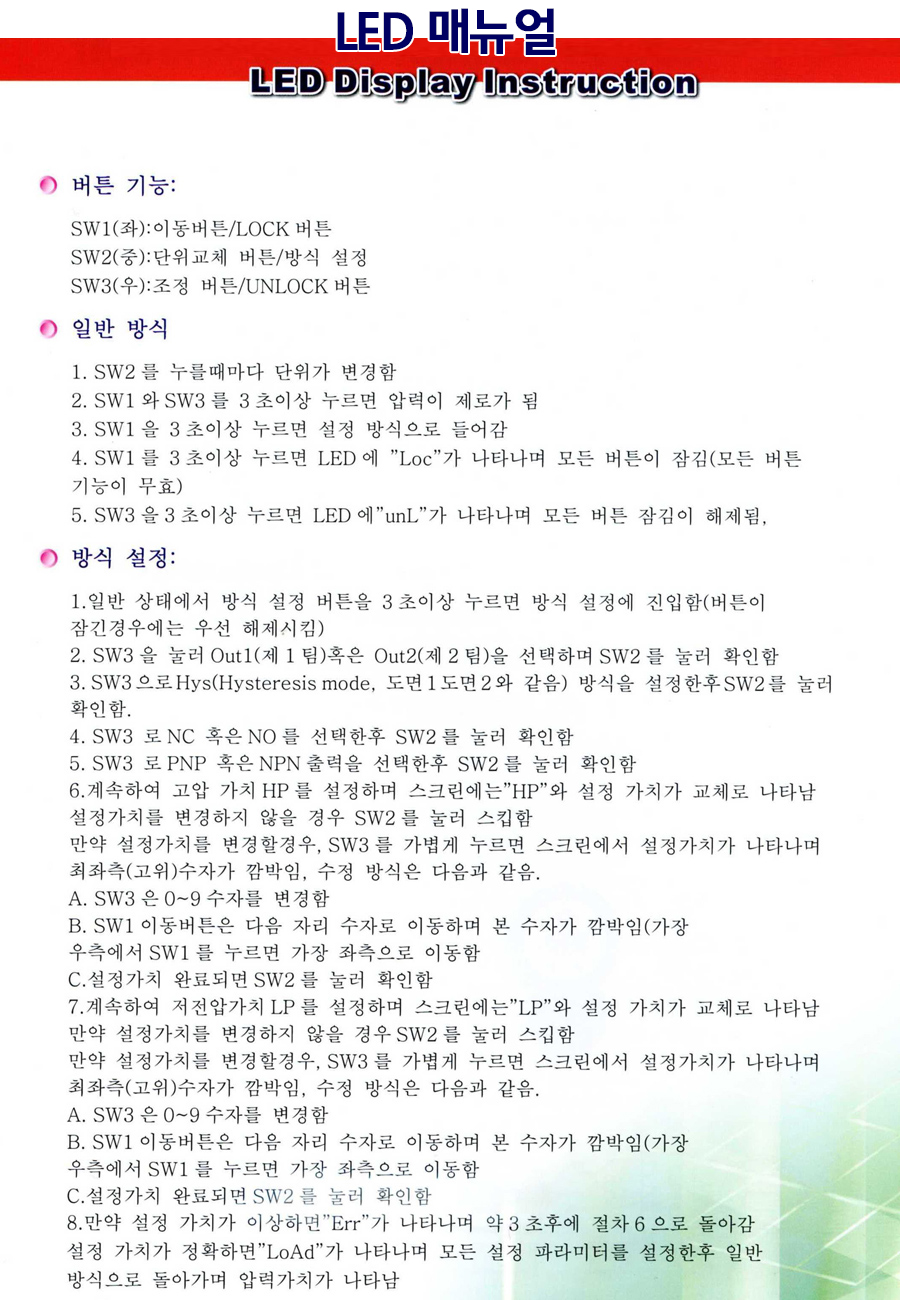

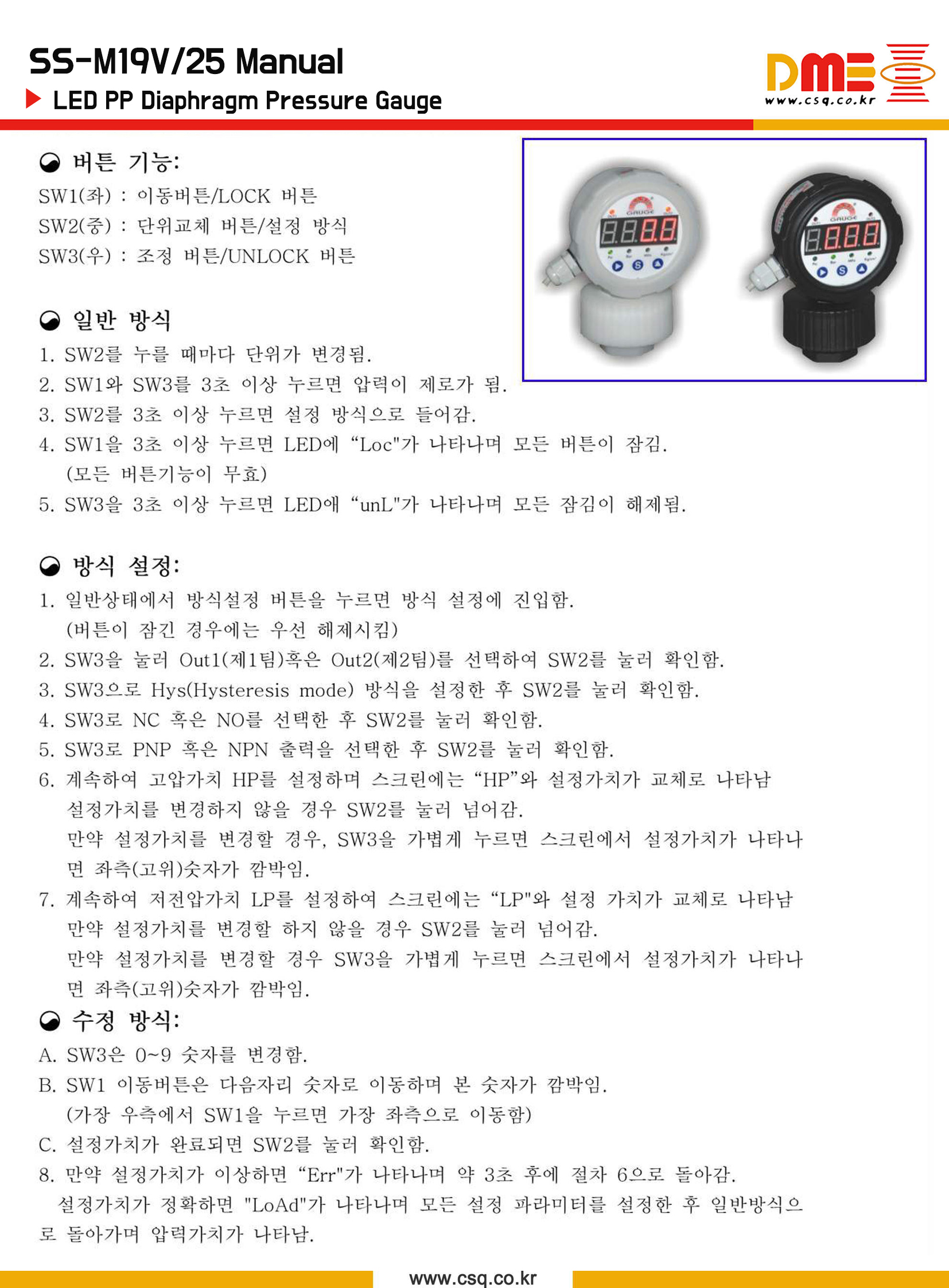

SS-M19V/25 매뉴얼   SS-M19/25V 카탈로그

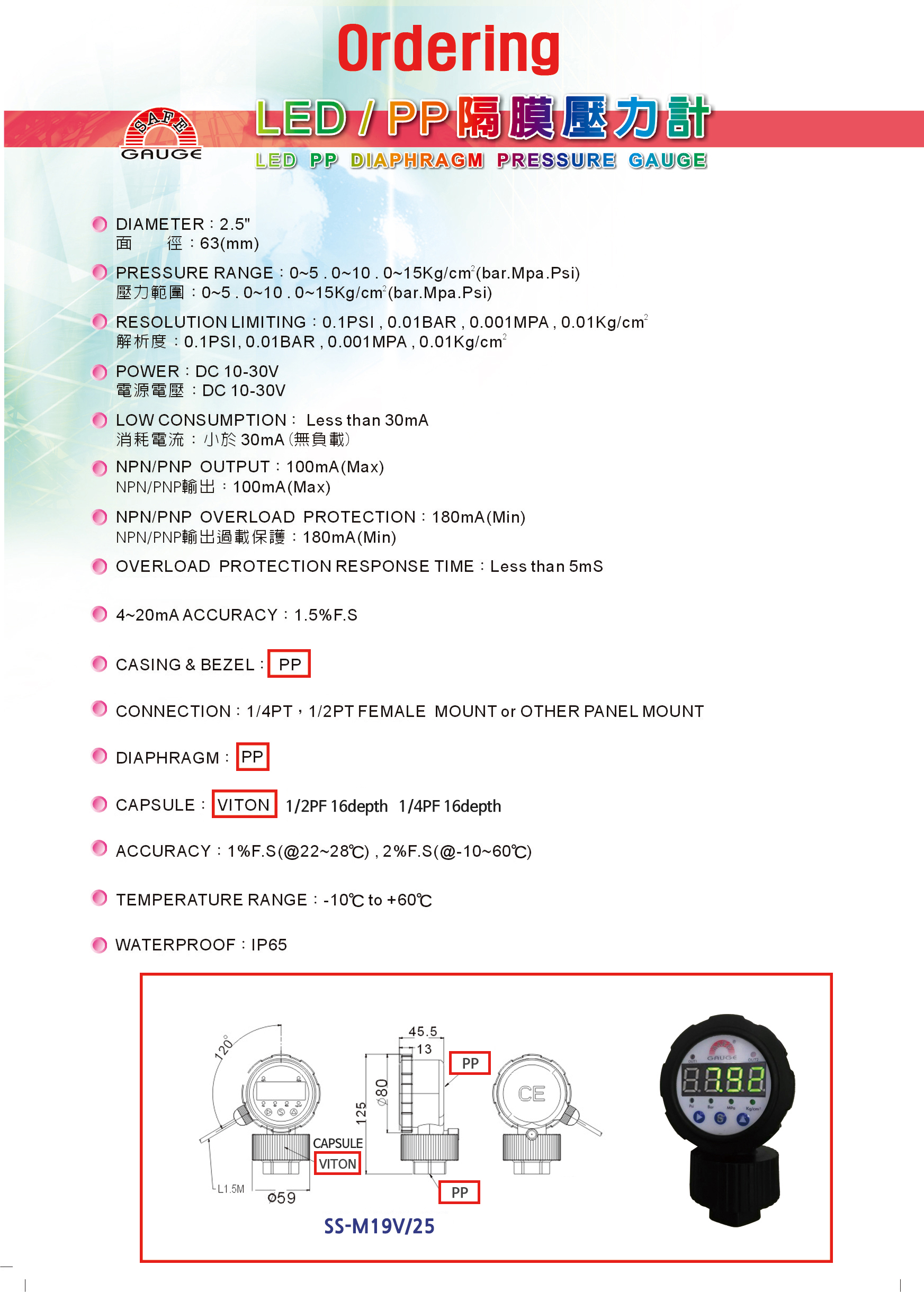

SS-M19V/25 Ordering

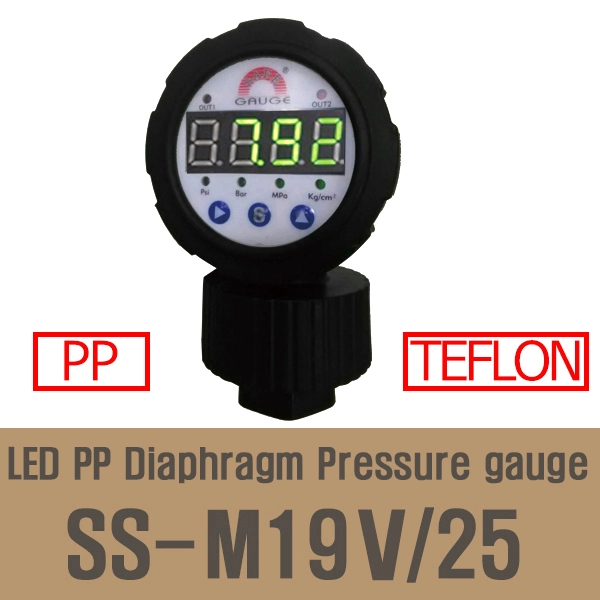

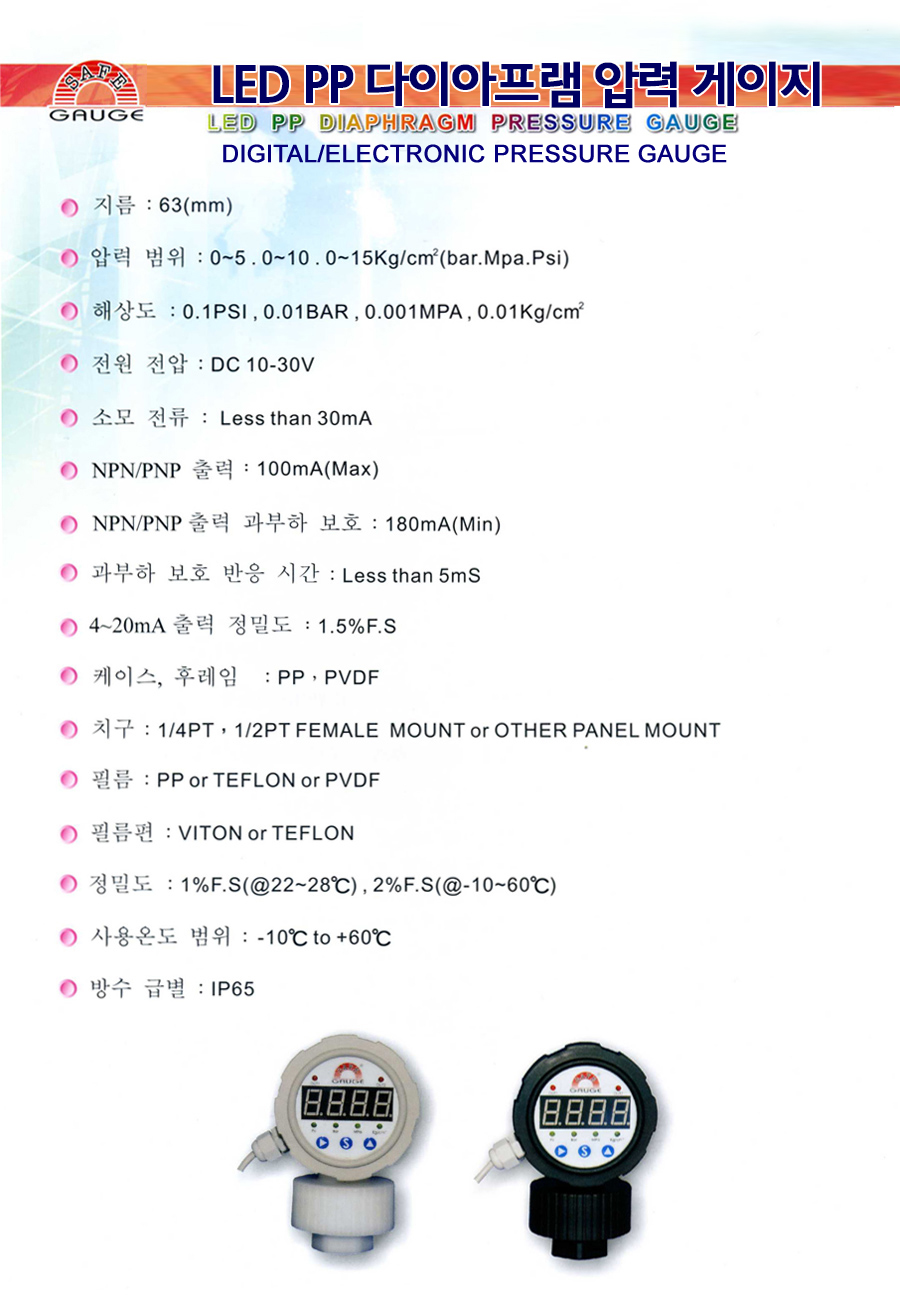

●LED, PP, Single side, Diaphragm Pressure Gauge (dia=63mm)

●accuracy=(1.5%FSD) ●power=(DC10~30V)

●pressure credit=(Kgf/cm, bar, Mpa, psi)

●max pressure=(0~20bar) (0~10Kgf) (2Mpa) (300Psi)

●output=(2set+4 ~20m)

●Casing+BEZEL=(PP) ●capsule=(TEFLON )

●LED, PP, Single side, Diaphragm Pressure Gauge (dia=63mm)

(output=2set(NPN or PNP) + 4 ~20m) (power=DC10~30V)

(Casing+BEZEL=PP) (capsule=TEFLON )

●SS-M19V/25-0/10DZ6M (bottom G1/2 F) (csq4396)

(range=10kg, 10bar, 1mpa, 150psi) (accuracy=1.5%FSD)

●SS-M19V/25-0/5DZ6M (bottom G1/2 F)

(range=5kg, 5bar, 0.5mpa, 75psi) (accuracy=1.5%FSD)

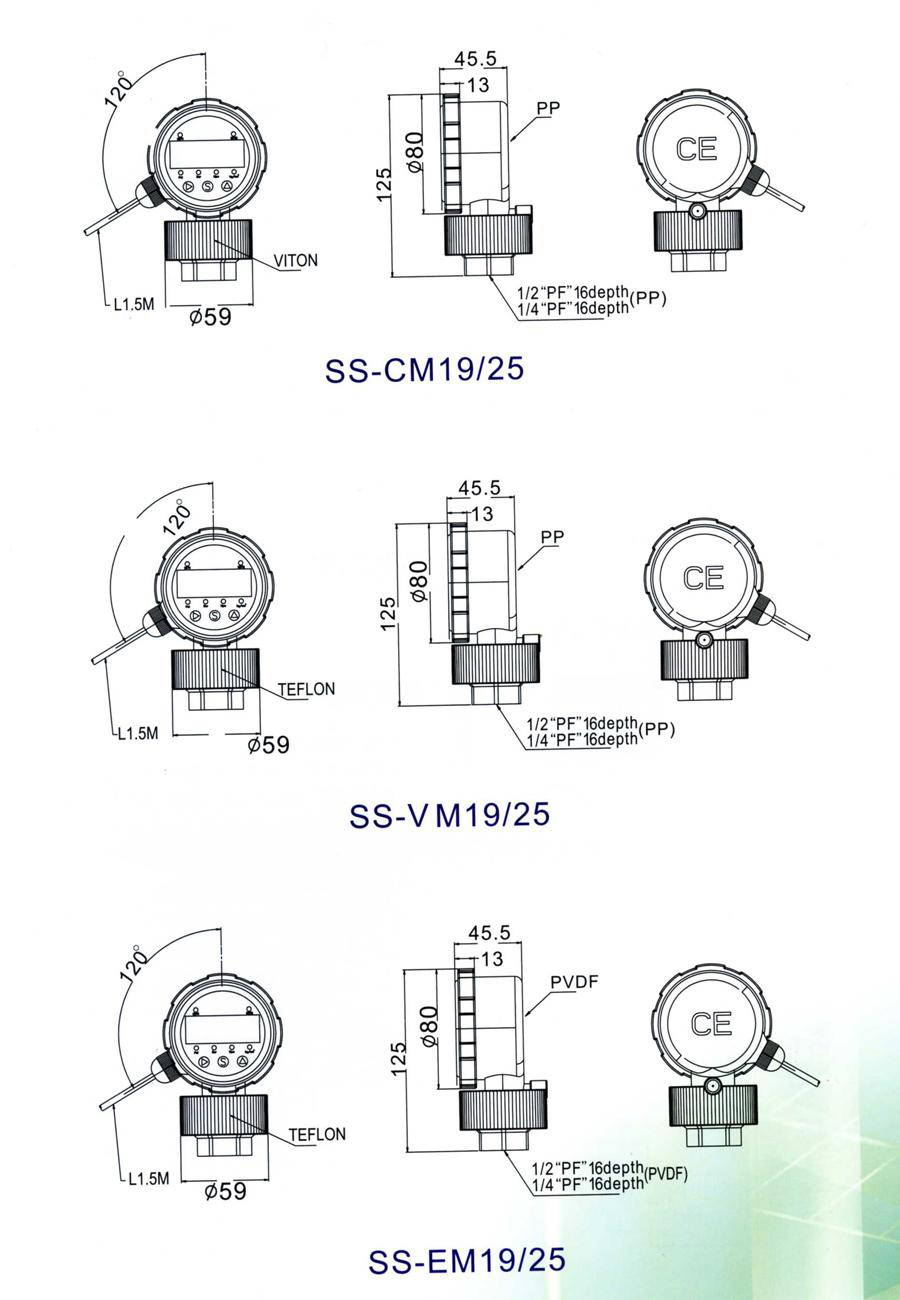

●SF-CFM-19-25 ●SF-FM-19V-25 ●SF-EFM-19-25

●SF-CM-19-25 ●SF-M-19V-25 ●SF-EM-19-25

●SS-EM19-25  ●SS-M19V-25 ●SS-EM-19-25  ●SS-CM-19-25

■(HWACHI) SS-M19V/25 (외경 63mm)는 최고 수준의 내화학 소재인 Teflon(PTFE) / PP 접액부 및 격막(Diaphragm) 구조에 고시인성 LED 디스플레이와 자동화 제어 출력(2SET 스위치 + 4~20mA 아날로그 출력)을 결합한 디지털 내화학/황산용 압력게이지입니다.

98% 고농도 황산, 불산, 염산 등 금속(SUS)이나 일반 플라스틱을 빠르게 부식시키는 극악의 강산·강염기 화학 약품 배관에 특화되어 있으며, 정밀한 실시간 압력 표시와 함께 펌프 차단 및 PLC 연동 제어가 가능합니다.

■주요 사양 및 특징 요약

■핵심 기능 및 특장점

1. 황산 및 초강산 전용 내화학성 (Teflon / PP)

   • 유체가 접촉하는 다이어프램 및 캡슐 전체가 테프론(PTFE) 및 PP 소재로 제작되어 고농도 황산($H_2SO_4$), 불산($HF$), 질산, 왕수 등 금속 및 일반 합성수지를 부식시키는 고위험 케미컬 라인에서 뛰어난 안정성과 수명을 보장합니다.

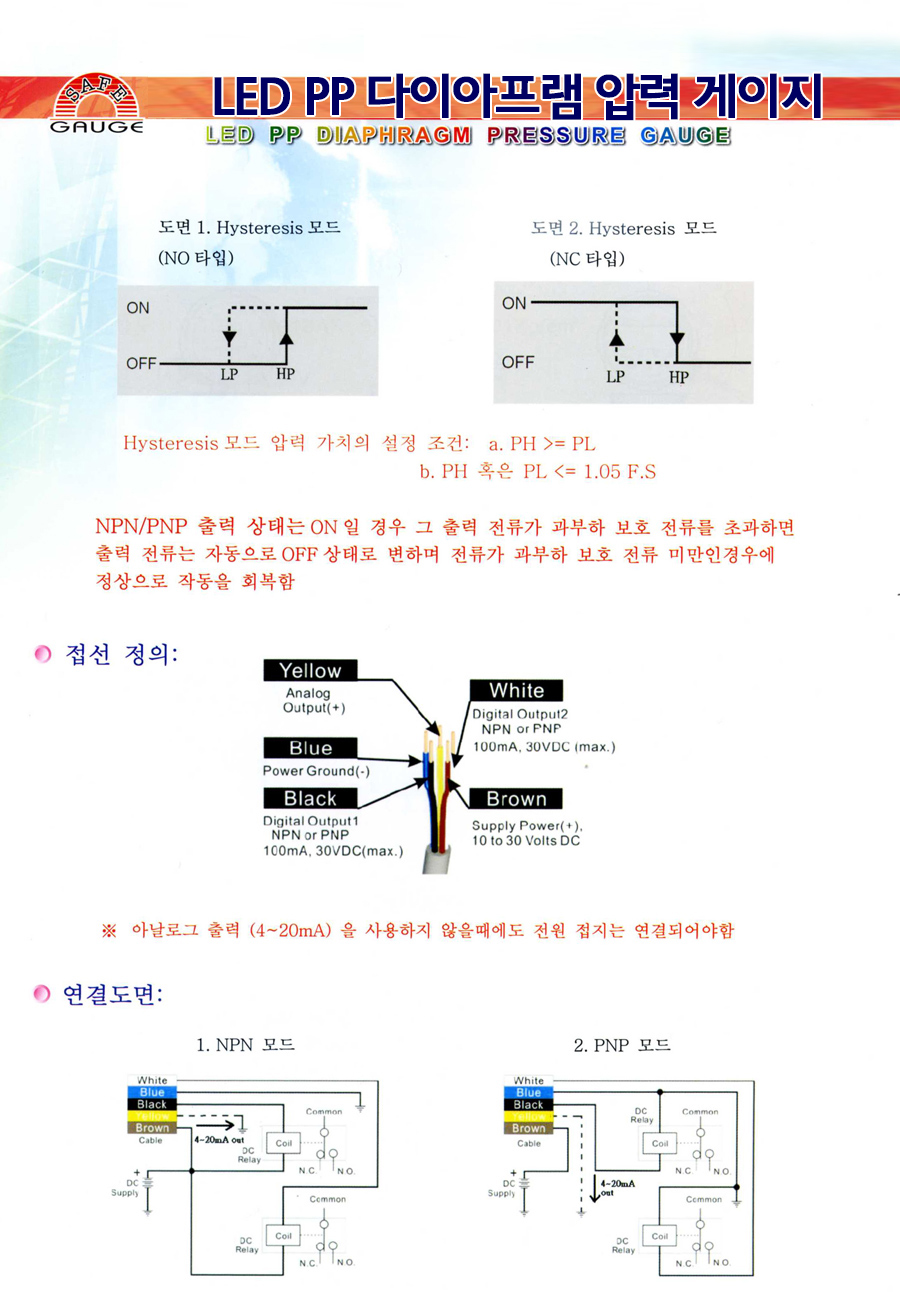

2. 통합 자동화 제어 및 아날로그 출력

   • 2SET 접점 출력: 상/하한 압력 설정에 따라 릴레이/트랜지스터 신호를 출력하여 펌프 정지, 비상 밸브 차단, 경보음 작동 등 자동 Interlock 시스템을 구성할 수 있습니다.

   • 4~20mA 아날로그 출력: PLC, DDC, 데이터 로거 등 상위 제어반으로 고정밀 아날로그 압력 데이터를 실시간 전송합니다.

3. 고시인성 LED 및 4가지 단위 변환

   • 어두운 세정/식각 장비 내부나 멀리 떨어진 관측 위치에서도 밝고 명확한 LED 수치로 실시간 압력을 파악할 수 있습니다.

   • 작업 현장 규격에 맞춰 kgf/cm2, bar, MPa, psi 단위를 용이하게 전환하여 사용 가능합니다.

4. 고압 대응 범위 (최대 20 bar)

   • 일반 플라스틱/테프론 디지털 압력계 대비 높은 20 bar 범위까지 측정할 수 있어 고압 케미컬 수송 펌프 및 고압 약액 순환 배관에 안심하고 적용할 수 있습니다.

■주요 적용 분야 (Applications)

• 반도체 / LCD / PCB 약액 배관: CDS(중앙 약품 공급 시스템), 황산/불산 식각(Etching) 및 세정(Cleaning) 설비

• 화학·석유화학 및 도금 공정: 초강산/강염기 수송 배관, 도금액 순환 펌프 토출측 압력 제어 및 알람

• 스마트 팩토리 약품 정량 투입 설비: 정수·하수 처리장 및 정밀 수처리 장치의 케미컬 투입 라인 PLC 연동

• 오일 배제 및 초고내식성이SS-M19V/25(dia=63mm) 모델은 화치(HWACHI) 브랜드의 고부식성 화학약품 전용 디지털 접촉식 내부식성 압력계(디지털 압력스위치/전송기)입니다.

황산, 염산 등 강산성 및 부식성 유체를 측정할 수 있도록 수음부(접액부)에 테프론(Teflon/PTFE) 및 PP(Polypropylene) 다이어프램/플랜지가 적용된 특수 사양 제품입니다.

■ 주요 사양 및 제품 특징

• 제조사/브랜드: 화치 (HWACHI)

• 모델명: SS-M19V/25 (외경/다이얼 크기: 63mm)

• 다이어프램 재질 (접액부):

  • TEFLON (PTFE) / PP: 황산(H2SO4), 염산 등 부식성이 강한 약품이나 화학 물질 측정에 최적화

• 디스플레이: LED 디스플레이 (야간 및 정면/측면 visual 확인 용이)

• 측정 압력 범위: 최대 20 bar (약 2.0 MPa / 20 kgf/cm²)

• 단위 지원: Multi-unit 표시 지원 (kgf/cm2, bar, {MPa, psi

• 정밀도 (Accuracy): pm 1.5% F.S. (Full Scale)

• 출력 사양 (Output Signal):

  • 2-Set NPN/PNP 스위치 출력: 설정한 압력 범위에 따라 접점 신호 제어 (알람/펌프 제어용)

  • 4~20mA 아날로그 전류 출력: PLC, DCS, 데이터 로거 등과 연동하여 실시간 압력 데이터 전송

■ 주요 적용 분야

1. 화학 및 반도체 공정: 황산, 질산, 염산 등 강산/강알칼리 액체 배관

2. 폐수 처리 및 화학약품 투입 라인: 약품 정량 펌프 토출측 압력 감시 및 제어

3. 도금 및 표면처리 공정: 부식성 액체 탱크 및 수송 라인

●약품 흡입 / 이송 펌프 제어: 화학 약품 펌프 전단의 진공 상태 감시 및 공운전(Dry-running) 방지 스위칭

●반도체  /  도금 설비 진공 라인: 부식성 기체/액체가 흐르는 배관의 흡입압 및 진공압 실시간 디지털 표시 및 PLC 신호 연동
