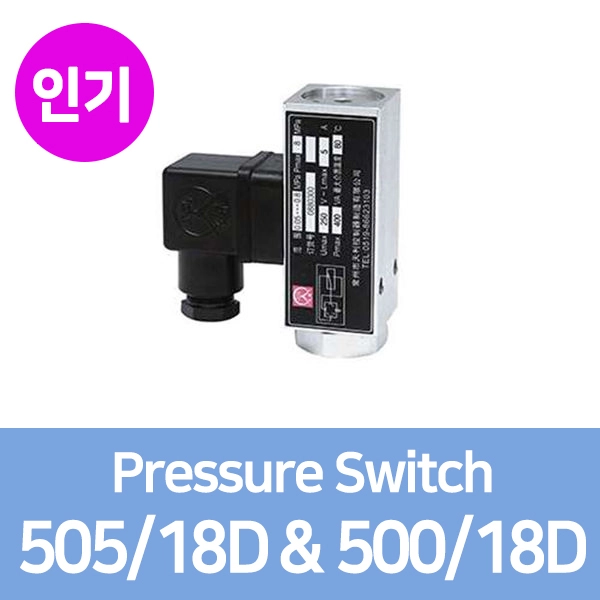

505/18D●500/18D●Pressure Switch DIN43650A 3PIN●HDS,PDS,VDS● Changzhou 압력 스위치●진공스위치, 바큠 스위치●프레져 스위치●(Vacuum-1bar)●(2bar, 8bar, 16bar, 700bar, 160bar, 250bar, 400bar)●(2.5%FS)●(output=1set)●(Changzhou)

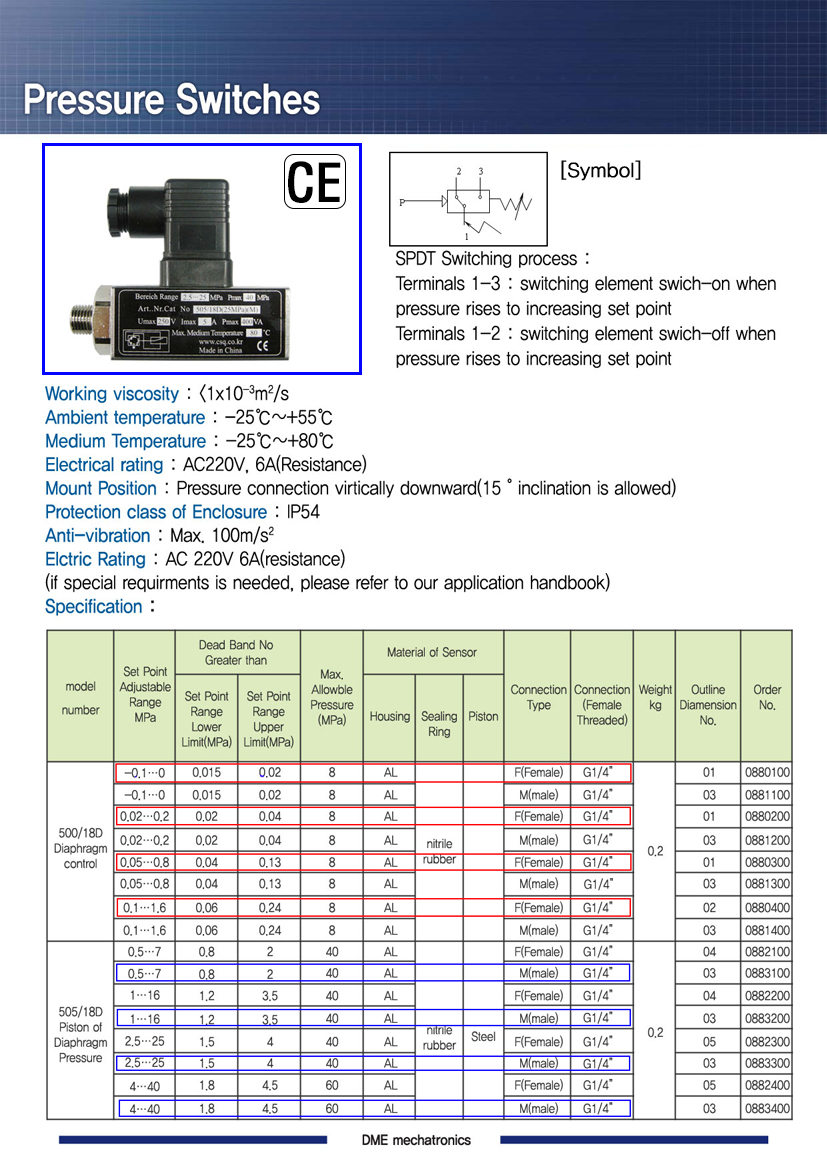

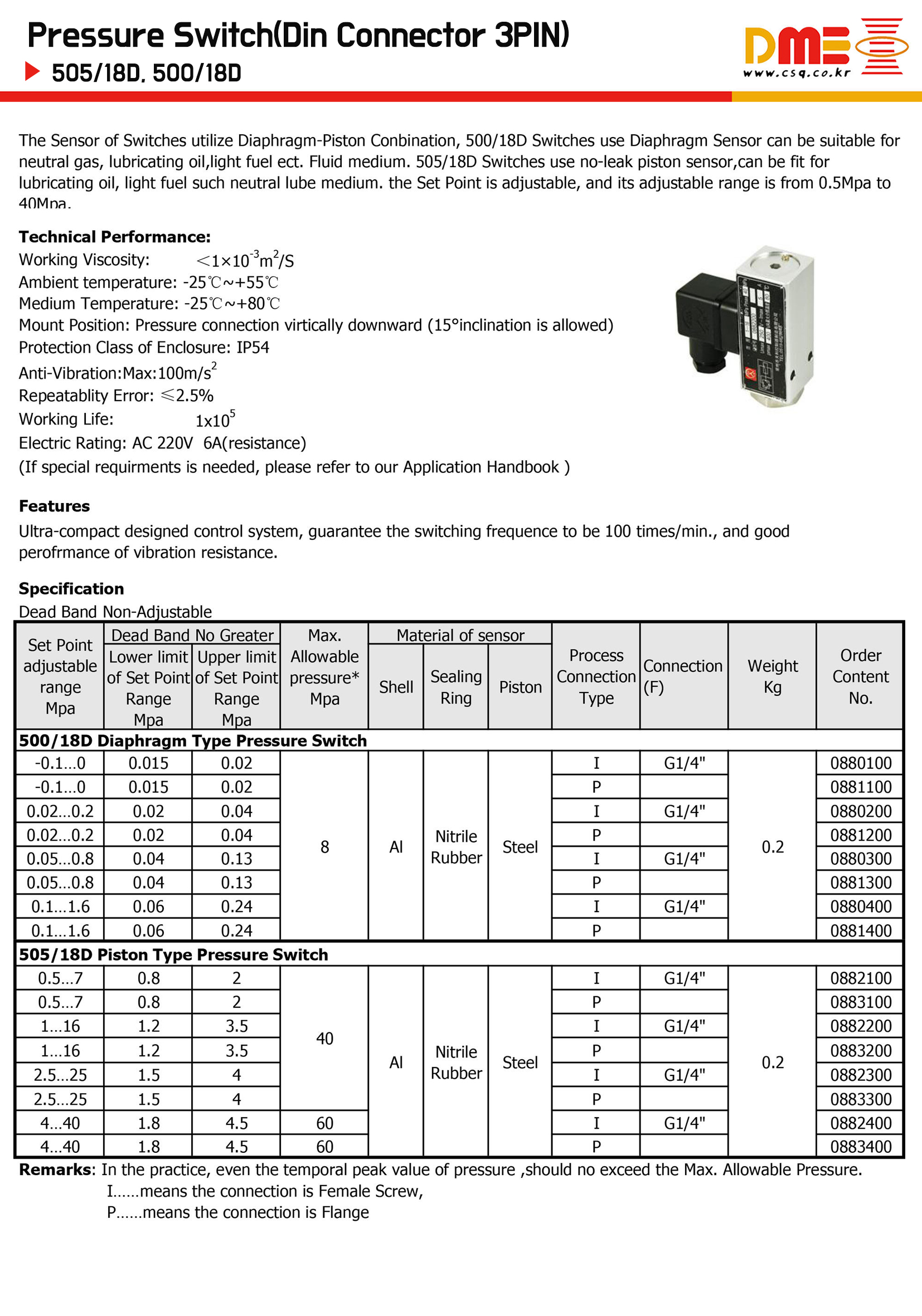

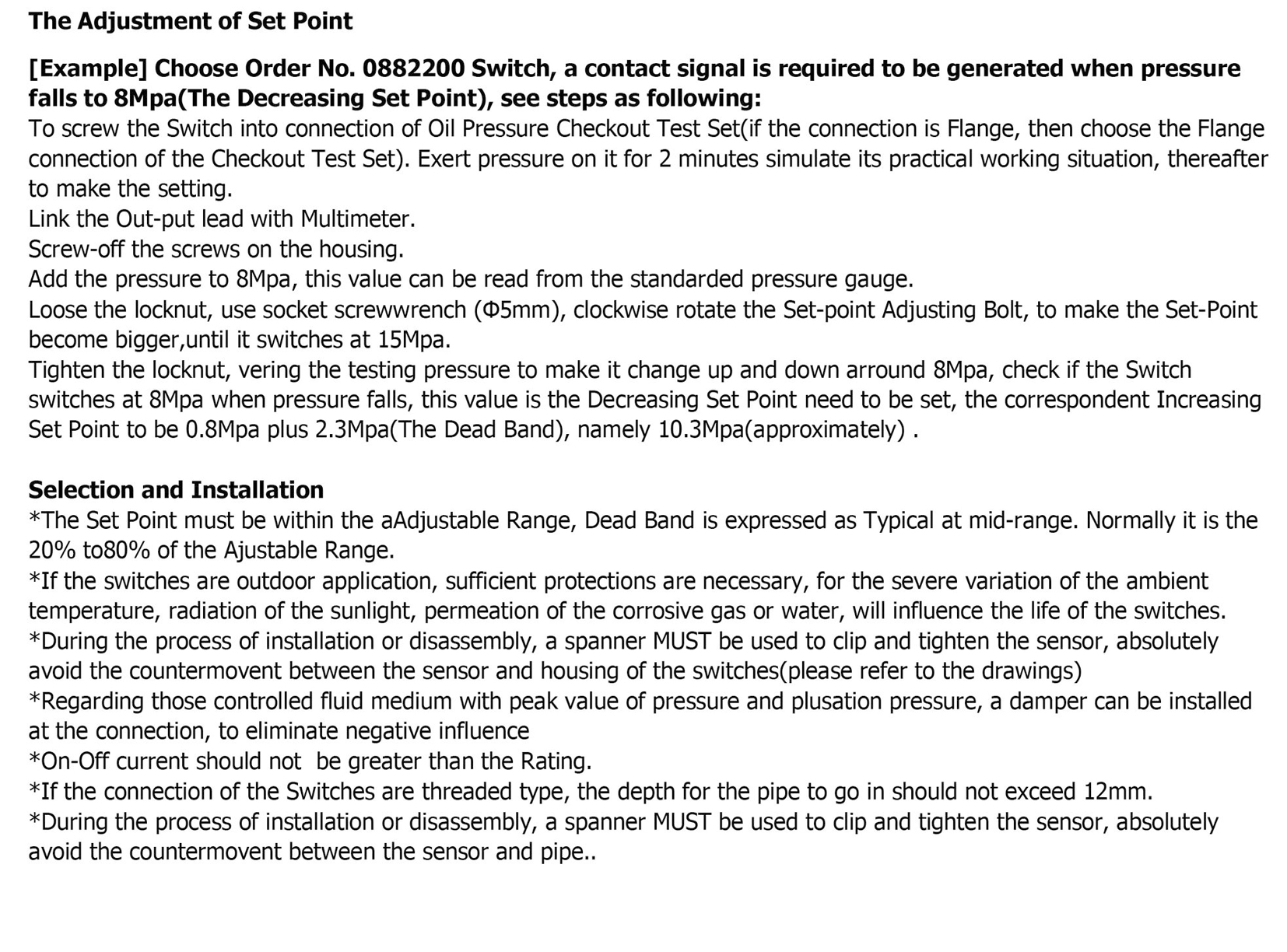

505/18D & 500/18D 카탈로그 505/18D & 500/18D 도면

●505/18D (G1/4 Male) (고압)●500/18D (G1/4 Female) (저압)●500/18D (G1/4 Female) (진공)

●(High, Din 43650A Connector, 3PIN) Pressure Switch

●505/18D (range=0.5~7Mpa) (0882100) (G1/4 Male) (DME9589)

●505/18D (range=1~16Mpa) (0882200) (G1/4 Male) (DME9590)

●505/18D (range=2.5~25Mpa) (0882300) (G1/4 Male) (DME4186)

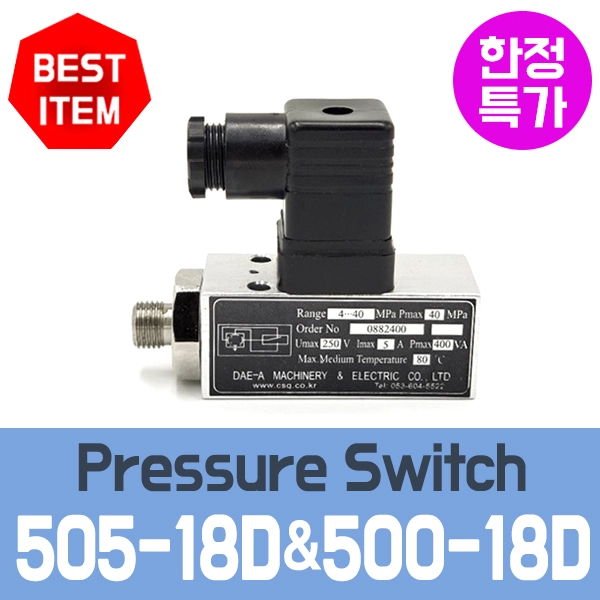

●505/18D (range=4~40Mpa) (0882400) (G1/4 Male) (DME9584)

●505/18D (range=2~32Mpa) (G1/4 Male)(생산중단)

●(LOW, Din 43650A Connector, 3PIN) Pressure Switch

●500/18D (range=0.02~0.2Mpa) (0880200) (G1/4 Female) (DME9587)

●500/18D (range=0.05~0.8Mpa) (0880300) (G1/4 Female) (DME4185)

●500/18D (range=0.1~1.6Mpa) (0880400) (G1/4 Female) (DME9588)

●(vacuum, Din 43650A Connector, 3PIN) Pressure Switch

●500/18D (range=-0.1Mpa~0Mpa) (0880100) (G1/4 Female) (DME7154)

(0880100) (0881100) (0880200) (0881200) (0880300) (0881300)(0880400) (0881400)

(0882100) (0883100) (0882200) (0883200)(0882300) (0883300) (0882400) (0883400)

 (VDS) (PDS) (HDS) (Bar control)

■500 / 505 시리즈 산업용 압력 & 진공 스위치 (Pressure / Vacuum Switch)

본 제품은 배관 및 유/공압, 진공 시스템 내부의 압력 변화를 감지하여 설정된 압력에 도달했을 때 접점 신호를 출력(ON/OFF)해 주는 기계식/전자식 압력 및 진공 스위치입니다.

1. 세부 모델 및 형식 구분

• 대표 모델명: 505/18D, 500/18D (18D 타입 하우징/단자 구조)

• 제품 시리즈 (기능별 구분):

  • HDS 시리즈: 유압용 고압 압력 스위치 (Hydraulic Pressure Switch)

  • PDS 시리즈: 일반 공압/유압 표준 압력 스위치 (Pneumatic/Pressure Differential Switch)

  • VDS 시리즈: 진공 전용 스위치 (Vacuum Differential Switch)

2. 측정 및 설정 압력 범위 (Pressure Range)

• 진공 범위 (Vacuum): -1 bar ~ 0 bar (VDS 시리즈)

• 압력 범위 (Positive Pressure): 2 bar, 8 bar, 16 bar, 160 bar, 250 bar, 400 bar, 최대 700 bar (저압 공압 라인부터 초고압 유압 라인까지 대응)

• 정밀도 (Accuracy): ±2.5% F.S. (Full Scale)

3. 전기적 사양 및 커넥터

• 커넥터 타입: DIN 43650A (3-Pin / 3PIN + Ground) 표준 산업용 솔레노이드 커넥터 적용

• 출력 형태: 1 Set 접점 출력 (1 Circuit / SPDT 또는 SPST 스위칭 신호)

■주요 특징 및 적용 분야

1. 광범위한 압력 대역 대응: 진공(-1 bar) 영역부터 고압/초고압(700 bar) 유압 시스템까지 커버할 수 있어 공압 장비, 유압 팩(Hydraulic Unit), 진공 흡착 시스템, 산업용 사출/프레스 기계 등에 폭넓게 적용됩니다.

2. DIN43650A 3PIN 표준 접속: 현장에서 범용적으로 사용되는 DIN 사각 커넥터를 채택하여 유지보수 및 기존 배선 교체가 매우 용이합니다.

3. 신뢰성 높은 접점 제어: 압력 설정치(Set Point) 도달 시 1개 계통의 전기 신호를 정확히 스위칭하여 펌프 정지, 알람 작동, 솔레노이드 밸브 연동 제어를 수행합니다.
