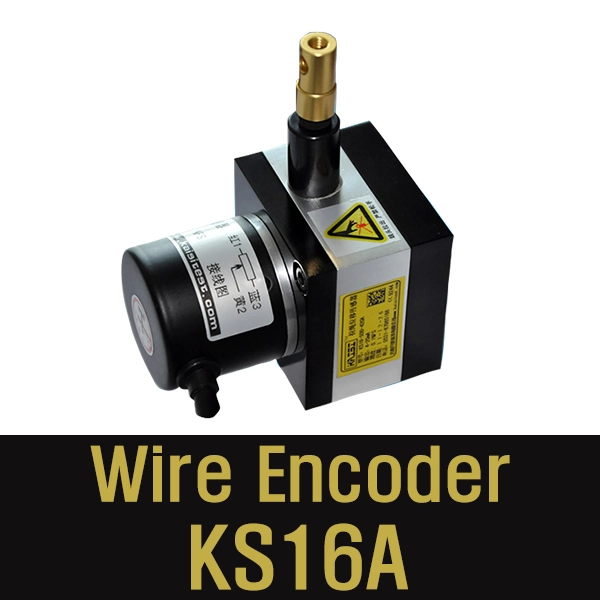

(KS16A, 0~500mm)●Analog,Draw Wire Displacement Sensor●Wire Potencial Meter●Wire Encorder●드로우 와이어 센서●와이어 포텐션 메타●와이어 엔코더●(IP54)(IP65)●(max strok=500mm)●(KAISI)

KAISI 전체 카탈로그 KS Series 영문 카탈로그

KAISI 중문 카탈로그

 KS16 Analog 영문 카탈로그

●(KS16A,2wire) Analog Draw Wire Displacement Sensor (IP54)

●Draw Wire Displacement Sensor (output= Analog) (0.1%FS)

●(Analog  Signal output) (2 Wire) (working voltage=10~30VDC)

●KS16A-400 (0.4m)-420A-(output=4~20mA)-(2wire)

●KS16A-500 (0.5m)-420A-(output=4~20mA)-(2wire) (csq2669)

●(KS16A, 3wire) Analog Draw Wire Displacement Sensor (IP54)

●Draw Wire Displacement Sensor (output= Analog) (0.1%FS)

●(Analog  Signal output) (2 Wire) (working voltage=10~30VDC)

●KS16A-500 (0.5m)-V10-(output=0~10V)-(3 Wire)

●(KS16A, 3wire) Analog Draw Wire Displacement Sensor (IP54)

●Draw Wire Displacement Sensor (output= Analog) (0.1%FS)

●(Analog  Signal output) (2 Wire) (working voltage=10~30VDC)

●KS16A-500 (0.5m)-V5-(output=0~5V)-(3 Wire)

●(KS16A, 3wire) Analog Draw Wire Displacement Sensor (IP54)

●Draw Wire Displacement Sensor (output= Analog) (0.1%FS)

●(Analog  Signal output) (2 Wire) (working voltage=10~30VDC)

●KS16A-500 (0.5m)-K10-(output=0~10Kohm)-(3 Wire)

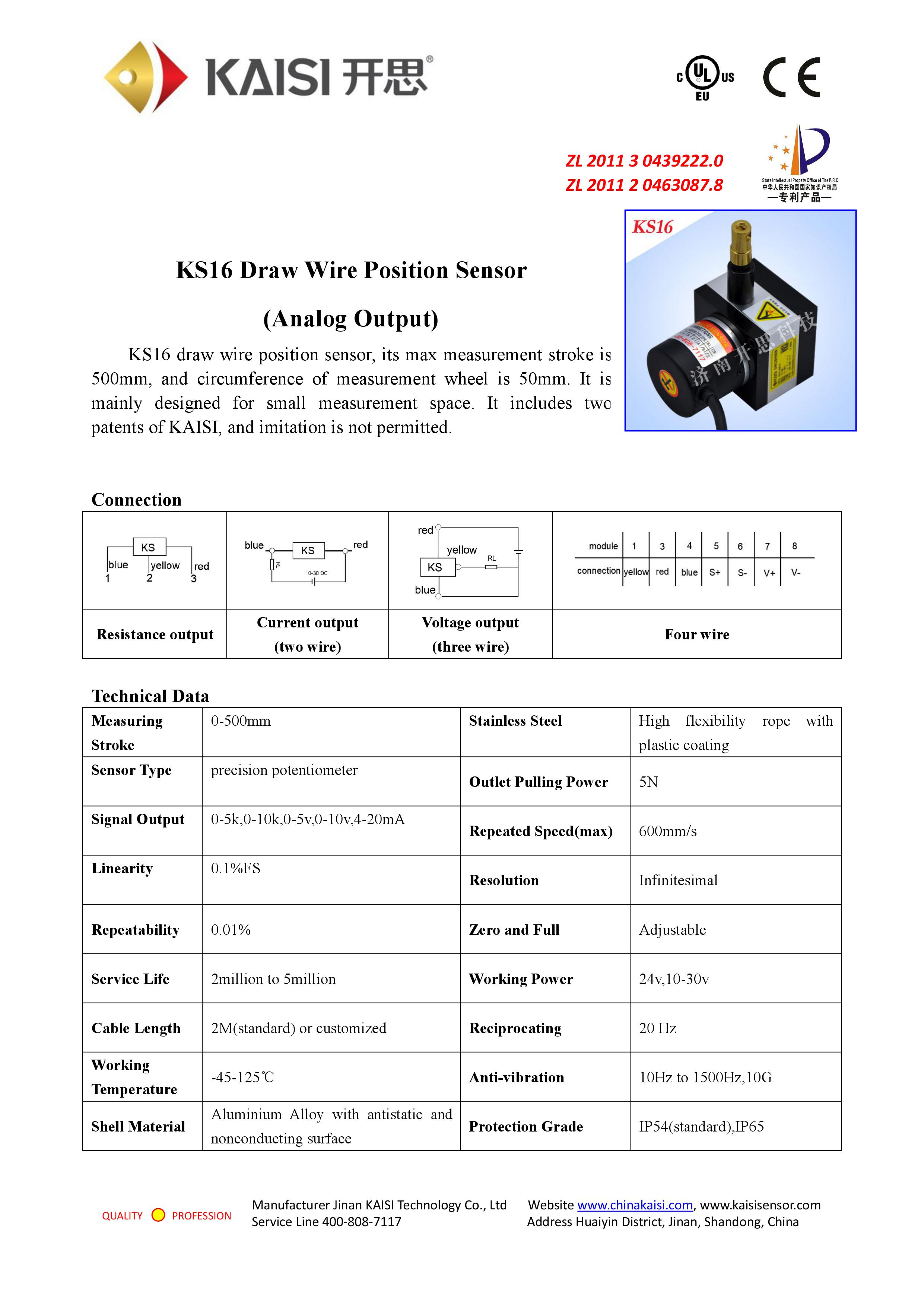

■(KAISI)사의 초미니 울트라 마이크로 아날로그 드로우 와이어 변위 센서(Draw Wire Displacement Sensor / Wire Potentiometer) KS16A 시리즈 사급 모델 정보입니다.

KS16 초소형 컴팩트 프레임을 기반으로 정밀 스파이럴 권선 메커니즘과 아날로그 신호(저항, 4~20mA, 0~10V) 출력 모듈이 결합되어, 최대 0~500mm (0.5m / Max Stroke 500mm) 구간을 극소형 공간에서 측정하는 정밀 위치 감지 센서입니다.

■주요 특징 요약

• 측정 거리 (Stroke Range): 0 ~ 500 mm (0.5 m / Max Stroke 500mm)

  • 설치 공간 제약이 매우 극심한 공정, 초소형 정밀 실린더, 의료/검사 장비, 소형 로봇 그리퍼, AMR/AGV 리프트 모니터링 대응.

• 출력 방식 (Signal Output): Analog Signal (아날로그 신호)

  • PLC 아날로그 입력 카드(ADC), 데이터 로거, 변위 표시계(Indicator)와 직접 연동.

• 방수/방진 보호 등급 (Protection Rating): IP54 / IP65

  • 일반 자동화 공장 설비(IP54)부터 수분 및 분진 노출이 있는 현장 환경(IP65)까지 선택 대응 가능.


■KS16 라인업 구성 비교

■아날로그 출력 신호 세부 옵션 (Analog Output Signal)

1. 전류 트랜스미터 내장형 (4 ~ 20 mA Transmitter Output):

   • 노이즈 영향이 적어 신호 전송 시 가장 권장되는 사양 (2-Wire / 3-Wire).

2. 전압 트랜스미터 내장형 (0 ~ 10 V / 0 ~ 5 V DC Output):

   • 일반 전압 입력 모듈 및 ADC 연동용.

3. 저항 출력형 (Potentiometer Output):

   • 0 ~ 5 kΩ / 0 ~ 10 kΩ 가변 저항 직결 출력.

■사급/주문 확인 사항 (KAISI)

1. 아날로그 출력 타입 지정: 저항(5kΩ/10kΩ), 전류(4~20mA), 전압(0~10V) 중 수신기 사양에 맞춰 선택

2. 보호 등급 선택: IP54(일반 실내) 및 IP65(분진/수분 방지) 중 설치 환경에 맞춰 지정

3. 전원 공급 전압: 트랜스미터형(4~20mA / 0~10V) 적용 시 DC 24V 공급 환경 준비
