KS60FB(strok=0~3,000m)●KS90FB (strok=0~5,000m)●KS120FB(strok=0~10,000m)●(Exdb llc 14Gb)CNEX Explosion-proof Draw Wire Position Sensor●CNEX 방폭와이어엔코더●방폭와이어포텐션메타●방폭변위센서●방폭로프변위센서●방폭케이블변위센서●(IP66) (KAISI)

자료실

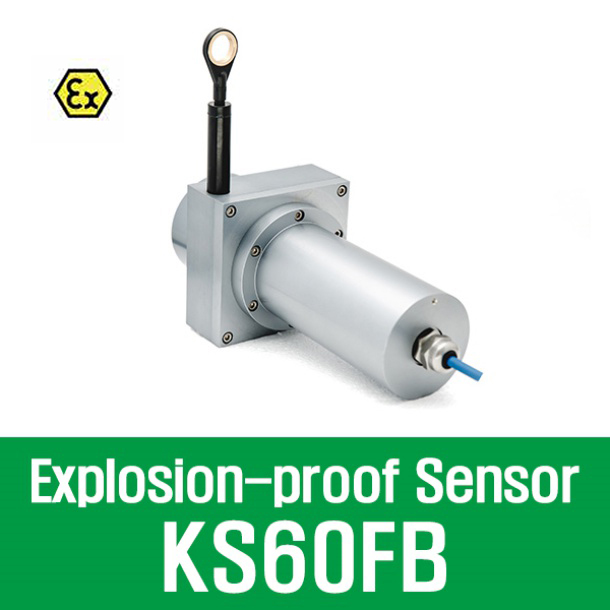

●(KS601FB) Explosion-proof Draw Wire Position Sensor

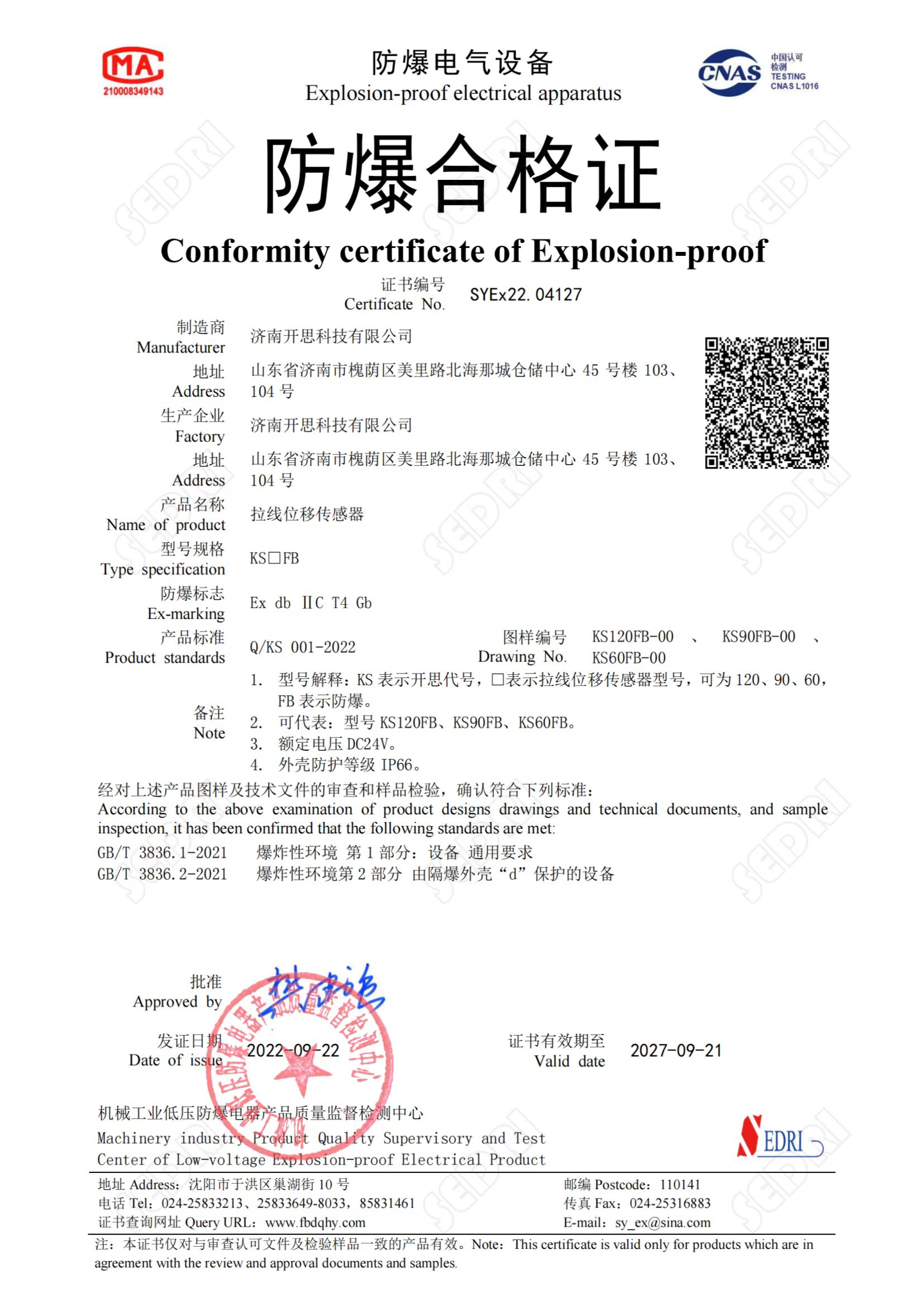

(Ex-proof certificate No=SYEx17.0638) (Ex-proof =CNAS)

(No production=Exdb llc 14Gb) (Ingress Protection=IP66)

●KS60FB (strok=0~3,000m)

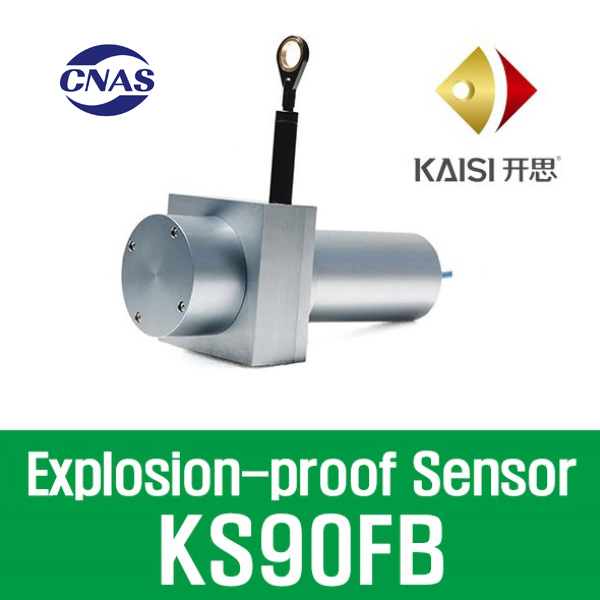

●(KS90FB) Explosion-proof Draw Wire Position Sensor

(Ex-proof certificate No=SYEx17.0638) (Ex-proof =CNAS)

(No production=Exdb llc 14Gb) (Ingress Protection=IP66)

●KS90FB (strok=0~5,000m)

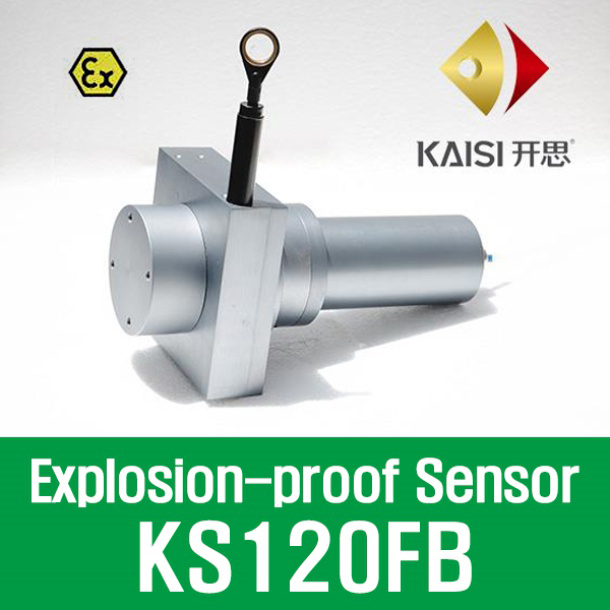

●(KS120FB) Explosion-proof Draw Wire Position Sensor

(Ex-proof certificate No=SYEx17.0638) (Ex-proof =CNAS)

(No production=Exdb llc 14Gb) (Ingress Protection=IP66)

●KS120FB (strok=0~10,000m)

■(KAISI)사의 방폭형 드로우 와이어 변위 센서(CNEX Explosion-proof Draw Wire Position Sensor) FB 시리즈 모델 정보입니다.

폭발 위험이 있는 가스 및 분진 위험 구역(Zone 1, Zone 2)에 설치할 수 있도록 내압방폭(Ex db IIC T4 Gb) 인증 구조와 IP66 높은 방수·방진 등급을 적용하여 화학, 석유화학, 가스 플랜트, 도장 설비, 제철 및 제지 공정 등 위험 현장에 최적화된 산업용 고내구성 변위 센서입니다

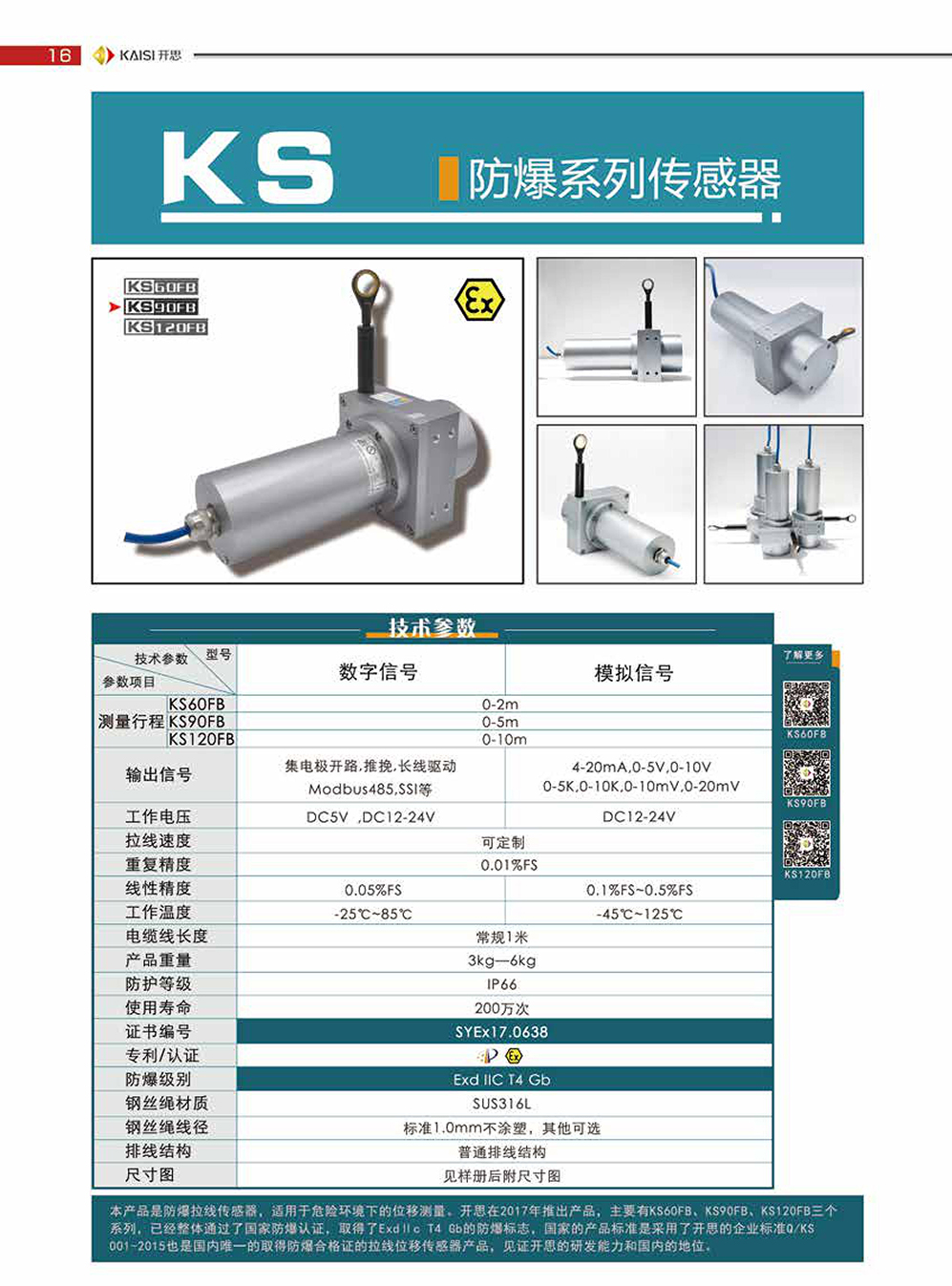

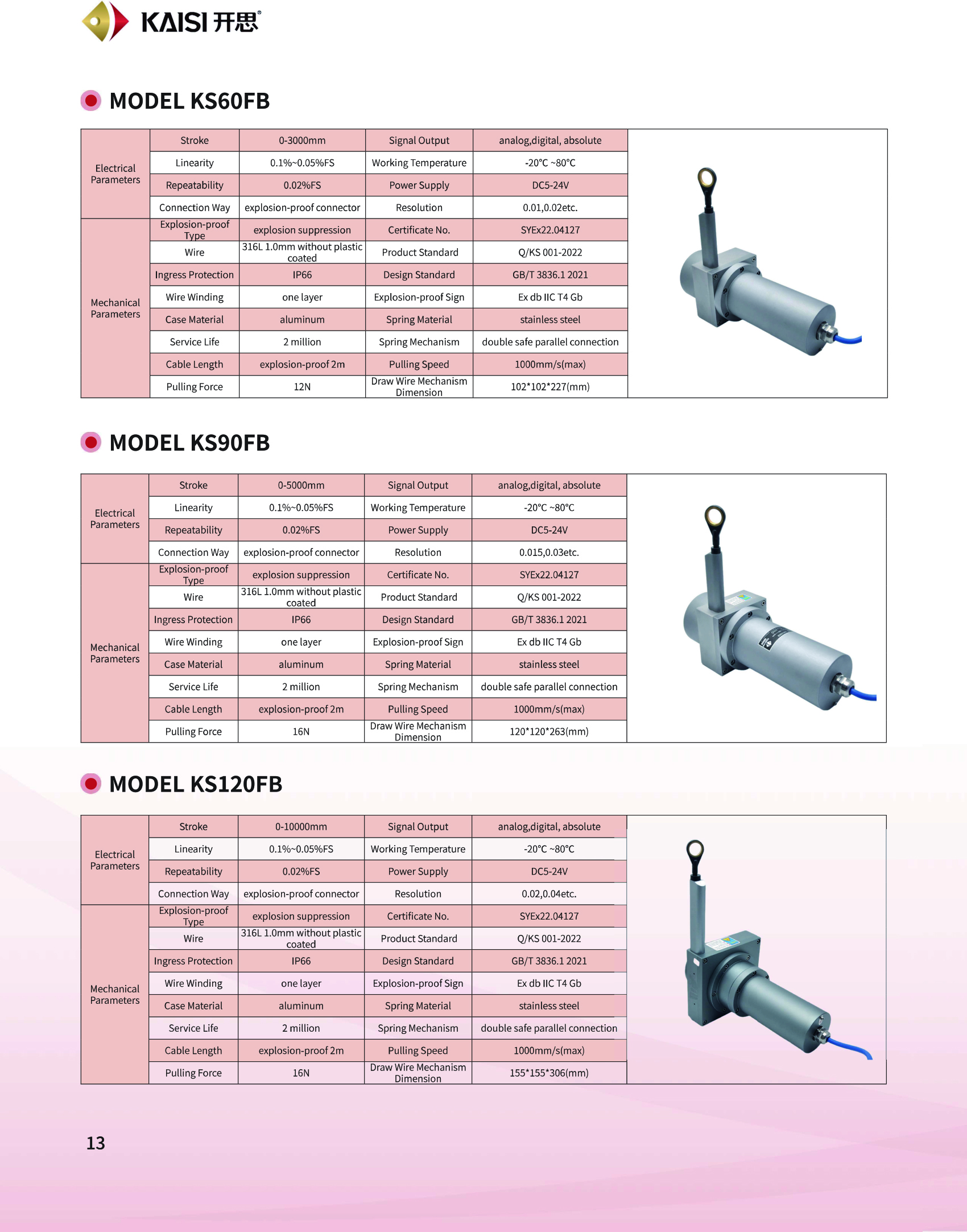

■모델별 주요 사양 비교

■주요 특징 및 방폭 사양

1. 내압방폭 인증 (Ex db IIC T4 Gb - CNEX):

   • 폭발성 가스(IIC 그룹 대응, 수소/아세틸렌 등 포함) 환경에서 내부 아크나 화염이 외부 폭발성 분위기로 전파되지 않도록 설계된 내압방폭 구조.

2. IP66 높은 방황/방수/방진 구조:

   • 강한 직수분 및 분진 침투를 완벽히 차단하여 야외 설치 및 습기·분진이 많은 가혹한 플랜트 환경에서 정밀 동작.

3. 고내구성 와이어 메커니즘:

   • SUS304/SUS316 고장력 스테인리스 와이어 적용으로 반복적 내구성과 정확한 복원력 유지.

■출력 신호 옵션 (Signal Output Options)

현장 PLC 및 컨트롤러 사양에 따라 다양한 출력타입으로 선택 지정 가능합니다.

• 아날로그 출력 (Analog):

  • 4 ~ 20 mA (전류 트랜스미터 - 노이즈 강한 장거리 전송에 추천)

  • 0 ~ 10 V DC / 0 ~ 5 V DC (전압 출력)

  • 0 ~ 5 kΩ / 0 ~ 10 kΩ (포텐쇼미터 가변저항)

• 디지털 출력 (Digital Encoder):

  • 증분형 펄스 (Incremental): Line Driver, Push-Pull, NPN/PNP Open Collector

  • 절대형 통신 (Absolute): RS485 (Modbus-RTU), CANopen, SSI

■사급 및 주문 시 필수 확인 사항

1. 출력 신호 지정: 4~20mA / 0~10V / 가변저항 / 증분형 펄스 / RS485 중 지정

2. 전원 공급 사양: DC 24V (트랜스미터/통신형) 또는 DC 5V/DC 10~30V

3. 방폭 케이블 글랜드(Cable Gland): Ex db 방폭 사양에 맞는 방폭 케이블 글랜드 규격 및 케이블 외경 확인
