2GBT●two cylinder double acting, air drive Air Booster●air drive Gas Booster●더블타입 부스터●에어 부스터●가스 부스터●에어 증압기●(media=air,He,CO2,H2,Ar,N2)●(max ratio=200:1)●(max pressure=498bar)●(SITEKE,SITEC)

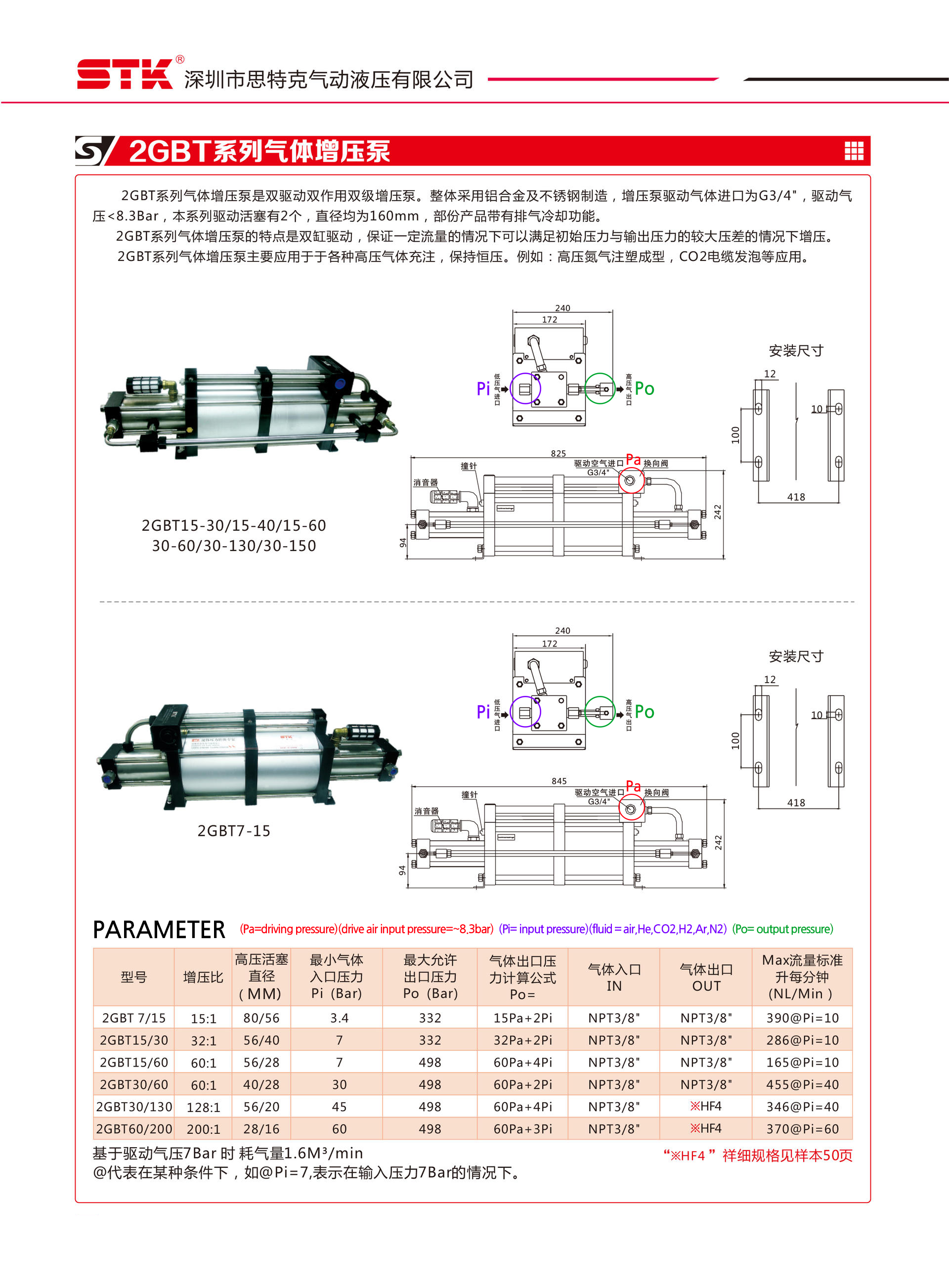

2GBT30-60 카탈로그 2GBT30-130 카탈로그

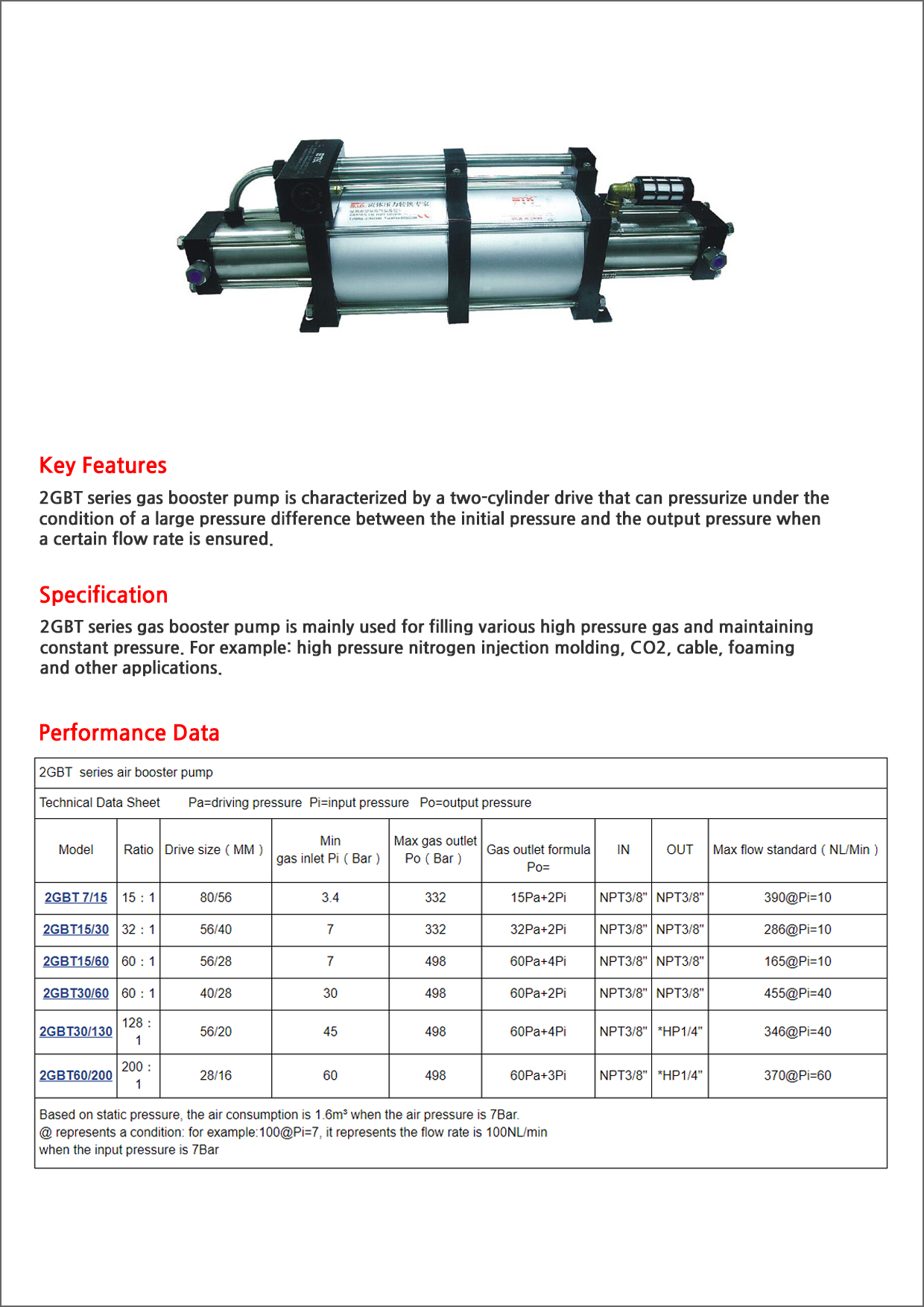

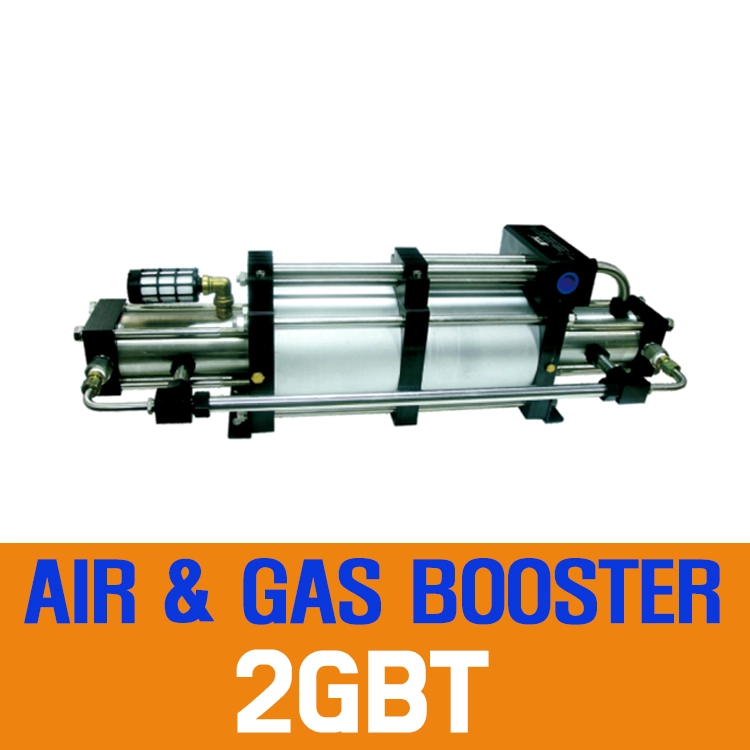

●2cylinder double acting air drive Air Booster (air drive Gas Booster)
●two cylinder double acting Air Drive Gas Booster (media=air, gas)
●2GBT07/15 (ratio=15:1) (foot type) (flow=10bar/390NL/min)
(Pa=air drive input pressure=~8.3bar)
(Pi=air, gas in put minimum pressure=3.4bar)
(Po=air, gas max output pressure=332bar)
●2GBT15/30 (ratio=32:1) (foot type) (flow=10bar/286NL/min)
(Pa=air drive input pressure=~8.3bar)
(Pi=air, gas in put minimum pressure=7bar)
(Po=air, gas max output pressure=332bar)
●2GBT15/60 (ratio=60:1) (foot type) (flow=10bar/165NL/min)
(Pa=air drive input pressure=~8.3bar)
(Pi=air, gas in put minimum pressure=7bar)
(Po=air, gas max output pressure=332bar)
●2GBT30/60 (ratio=60:1) (foot type) (flow=40bar/455NL/min)
(Pa=air drive input pressure=~8.3bar)
(Pi=air, gas in put minimum pressure=30bar)
(Po=air, gas max output pressure=498bar)
●2GBT30/130 (ratio=128:1) (foot type) (flow=40bar/346NL/min)
(Pa=air drive input pressure=~8.3bar)
(Pi=air, gas in put minimum pressure=45bar)
(Po=air, gas max output pressure=498bar)
●2GBT30/200 (ratio=200:1) (foot type) (flow=60bar/370NL/min)
(Pa=air drive input pressure=~8.3bar)
(Pi=air, gas in put minimum pressure=60bar)
(Po=air, gas max output pressure=498bar)
●(Pa/PD=air driving pressure) (air drive air input pressure=~8.3bar)
●(Pi/PS= air, gas input pressure) (media=air,He,CO2,H2,Ar,N2)
●(Po/PH=air, gas output pressure)
■Pa (booster Drive=Air) 와 Pi (Pressure Rising gas=Air, He, CO2, H2, Ar, N2, etc) 의 유체는 절대 혼합되지 않는다.
■SITEKE(SITEC) 2GBT 시리즈는 공압 및 고압 가스 증압 장비 전문 브랜드인 SITEKE 사의 2실린더 2단 복동형 공압 구동 가스/에어 증압기(Two Cylinder Two-Stage Double Acting Air Driven Gas/Air Booster)입니다.
2GBD(1단 2실린더 복동)가 단번에 극초고압으로 밀어 올리는 방식이라면, 2GBT 시리즈는 2개의 구동 실린더 파워와 2단계(Two-Stage) 압축 방식을 결합한 모델입니다. 입력 가스 압력이 낮거나 잔압이 적은 상태(Low Inlet Pressure)에서도 2개의 구동 실린더가 제공하는 강력한 힘으로 가스를 2단계로 연속 압축하여 최대 200:1 증압비, 최고 498 bar(약 7,200 psi)까지 안정적이고 효율적으로 증압합니다.
■주요 사양 및 특징
제조사 : SITEKE / SITEC
시리즈명: 2GBT 시리즈 (Two Cylinder Two-Stage Gas Booster)
작동 구조: 2-Cylinder Two-Stage Double Acting (2실린더 2단 복동형)
2개의 구동 에어 실린더가 양측 피스톤을 강력하게 가압하며, 1차 실린더에서 가스를 먼저 예비 압축(1st Stage)한 후 2차 실린더에서 최종 목표 압력(2nd Stage)까지 2단계로 증압합니다.
증압 비율 (Ratio): 최대 200 : 1 (모델별 상이, 예: 2GBT15/30, 2GBT30/60, 2GBT60/100 등)
최대 토출 압력 (Max Pressure): 최대 498 bar (49.8 MPa / 7,220 psi)
사용 매체 (Applicable Media):
H2 (수소 - 저압 수소 승압 및 충전)
CO2 (이산화탄소 - 액화/가스 이송 및 가압)
N2 (질소), He (헬륨), Ar (아르곤)
일반 공기 (Compressed Air) 및 기타 비부식성 가스
구동 방식: Pure Pneumatic (100% 공압 구동 - 전기 불필요, 완전 방폭 구조)
■SITEKE 주요 가스 부스터 라인업 비교
| 구분 | 2GBT 시리즈 (본 모델) | 2GBD 시리즈 | GBT 시리즈 | GBD 시리즈 |
| 구조 | 2실린더 2단 복동 (Two-Stage) | 2실린더 1단 복동 | 1실린더 2단 복동 | 1실린더 1단 복동 |
| 최대 증압비 | 200 : 1 | 200 : 1 | 100 : 1 | 100 : 1 |
| 최대 토출 압력 | 498 bar | 1,660 bar | 830 bar | 830 bar |
| 핵심 장점 | 저압 가스 흡입 + 대유량 500bar 가압 | 극초고압(1000bar+) 대응 | 저압 가스 회수 | 대유량 연속 공급 |
■주요 장점 및 핵심 기능
저압 가스(Low Inlet Pressure) 완벽 승압:
가스 흡입 압력이 1~3 bar 정도로 매우 낮거나 용기의 잔압이 얼마 남지 않은 상황에서도, 2단 압축 구조와 2실린더 구동력 덕분에 손실 없이 목표 압력(최대 498 bar)까지 끌어올립니다.
가스 봄베(용기) 잔압 100% 회수 및 이용:
질소, 헬륨, 수소 용기의 잔압이 떨어졌을 때 가스를 버리지 않고 마지막 한 방울까지 흡입하여 고압 용기나 어큐뮬레이터에 재충전하므로 가스 관재 비용을 획기적으로 절감합니다.
Oil-Free (무유립) 압축 및 안전 방폭:
가스 접촉부에 윤활유를 전혀 사용하지 않는 오일프리 구조로 가스 오염 위험이 전혀 없으며, 100% 공압 구동 방식으로 스파크 발생 위험이 없어 수소/CO2 등 방폭 구역에서 안전하게 가동됩니다.
연속 토출 및 자동 압력 유지:
복동 구동 방식으로 토출 맥동이 적으며, 설정 압력에 도달하면 자동으로 멈추고 압력이 떨어지면 다시 가동하여 압력을 일정하게 유지합니다.
■기본 기술 사양 요약
| 항목 | 상세 사양 |
| 모델명 | SITEKE 2GBT 시리즈 (Two Cylinder Two-Stage Gas Booster) |
| 구동 에어 압력 (Drive Air) | 3 ~ 8 bar (Max. 10 bar) |
| 최대 증압비 | 최대 200 : 1 |
| 최대 토출 압력 | 498 bar (49.8 MPa) |
| 적용 가능 가스 | H2(수소), N2, He, CO2, Ar, Clean Air 등 |
| 가스 접촉 재질 | SUS316L / 초고압 특수합금 / PEEK / PTFE |
| 구동 구조 | 2실린더 2단 복동 공압 피스톤 구동 (Oil-Free) |
■주요 적용 분야
가스 봄베(Cylinder) 잔압 극대화 회수 시스템: 질소/헬륨/수소 용기의 남아있는 잔압 가스 전량 수거 및 재충전
저압 수소(H2) 승압 및 350bar/500bar급 수소 충전: 저압 수소 발생기 또는 저압 라인에서 수소 용기 및 테스트 벤치 가압
CO2 초임계 추출 및 대유량 가스 이송 공정
중·고압 가스 기밀 및 내압 시험 (Gas Leak / Burst Test): 밸브, 배관, 압력용기의 질소/헬륨 기밀 시험
대형 질소 어큐뮬레이터(Accumulator) 가스 급속 충전

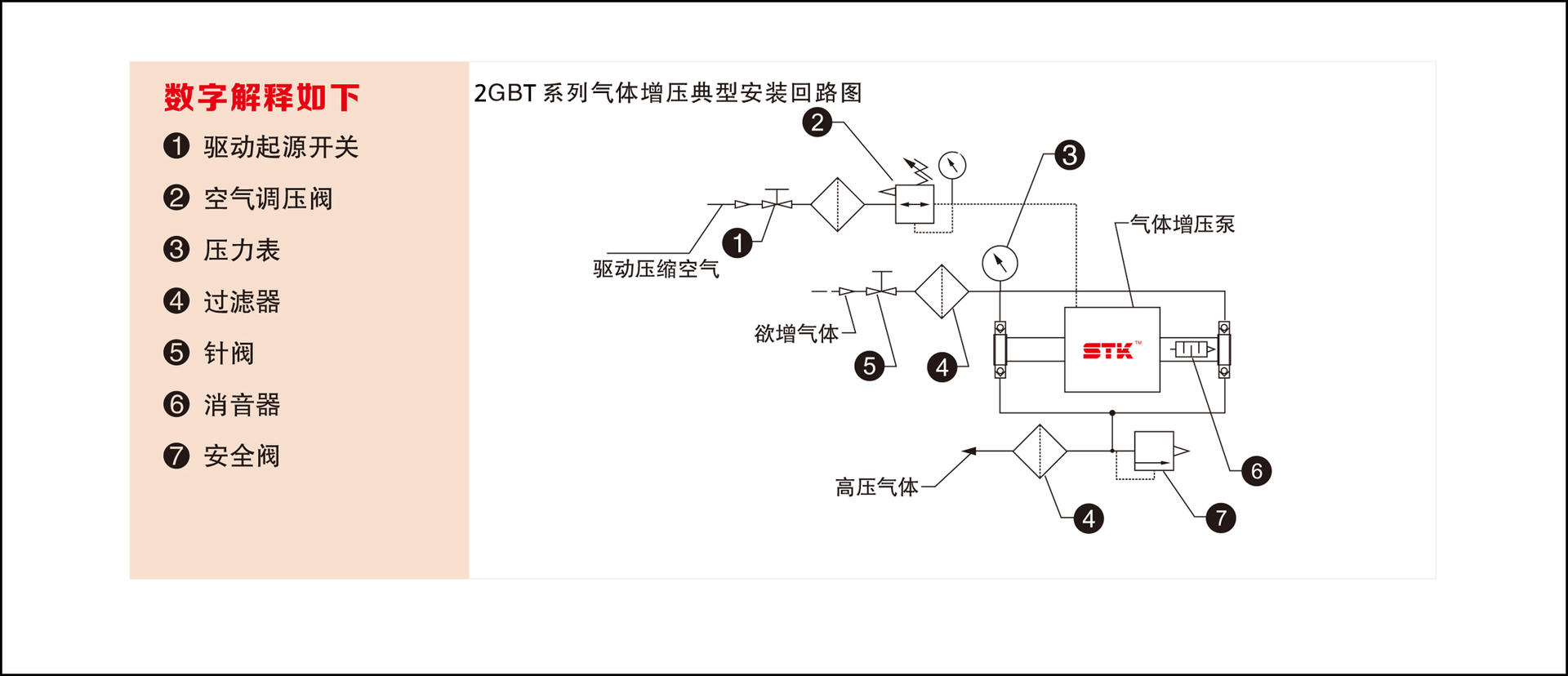

■설치 및 운용 유의사항
배관 관경 확보: 2단 복동형은 입구 가스 흡입량이 크므로, 입력 가스 배관 단면적을 충분히 확보해야 가스 공급 부족(Cavitation) 없이 제 성능이 발휘됩니다.
구동 에어 품질 관리: 하이-드라이브 에어 실린더 2개의 씰 보호를 위해 구동 에어 라인 전단에 5㎛ 에어 필터 및 드라이어 설치가 필수적입니다.
수소 및 CO2 사용 시 기밀 점검: 가스 배관 피팅부의 미세 누설을 정기적으로 점검하고, 수소 가스 운용 시 수소 전용 씰 적용 및 누설 감지기를 설치해 주세요.
