●Single acting gas flooding booster pump (Fluid=water, oil)

●Single acting Air Drive Liquid Booster (Fluid=water, oil)

●AH02 (raido=2.5:1) (at 7bar/ flow=56.55~0L/min)

(Pa=max air drive  input pressure=8.3bar)

(Po=water + oil max output pressure=20.7bar)

●AH04 (raido=4:1) (at 7bar/ flow=48.2516.08L/min)

(Pa=max air drive  input pressure=8.3bar)

(Po=water + oil max output pressure=33.2bar)

●AH07 (raido=7:1) (at 7bar/ flow=29.93~4.99L/min)

(Pa=max air drive  input pressure=8.3bar)

(Po=water + oil max output pressure=49.6bar)

●AH10 (raido=10:1) (at 7bar/ flow=18.85~0L/min)

(Pa=max air drive  input pressure=8.3bar)

(Po=water + oil max output pressure=83bar)

●AH16 (raido=16:1) (at 7bar/ flow=12.06~4.02L/min)

(Pa=max air drive  input pressure=8.3bar)

(Po=water + oil max output pressure=132.8bar)

●AH20 (raido=4:1) (at 7bar/ flow=9.24~0L/min)

(Pa=max air drive  input pressure=8.3bar)

(Po=water + oil max output pressure=166bar)

●AH28 (raido=28:1) (at 7bar/ flow=6.79~0L/min)

(Pa=max air drive  input pressure=8.3bar)

(Po=water + oil max output pressure=232.4bar)

●AH40 (raido=40:1) (at 7bar/ flow=4.71~0L/min) (DME6627)

(Pa=max air drive  input pressure=8.3bar)

(Po=water + oil max output pressure=332bar)

●AH64 (raido=28:1) (at 7bar/ flow=3.02~0.75L/min)

(Pa=max air drive  input pressure=8.3bar)

(Po=water + oil max output pressure=498bar)

●AH80 (raido=28:1) (at 7bar/ flow=2.44~0.61L/min) (csq4335)

(Pa=max air drive  input pressure=8.3bar)

(Po=water + oil max output pressure=664bar)

●AH100 (raido=100:1) (at 7bar/ flow=1.93~0L/min)

(Pa=max air drive  input pressure=8.3bar)

(Po=water + oil max output pressure=830bar)

●AH130 (raido=130:1) (at 7bar/ flow=1.48~0.12L/min)

(Pa=max air drive  input pressure=8.3bar)

(Po=water+oil max output pressure=1079bar)

●AH170 (raido=170:1) (at 7bar/ flow=0.81~0.07L/min)

(Pa=max air drive  input pressure=8.3bar)

(Po=water + oil max output pressure=1411bar)

●AH240 (raido=240:1) (at 7bar/ flow=0.57~0.09L/min) (csq2832)

(Pa=max air drive  input pressure=8.3bar)

(Po=water + oil max output pressure=1992bar)

●AH300 (raido=300:1) (at 7bar/ flow=0.46~0.1L/min) (DME9488)

(Pa=max air drive  input pressure=8.3bar)

(Po=water + oil max output pressure=2490bar)

●AH400 (raido=400:1) (at 7bar/ flow=0.36~0.08L/min)

(Pa=max air drive  input pressure=8.3bar)

(Po=water + oil max output pressure=3320bar)

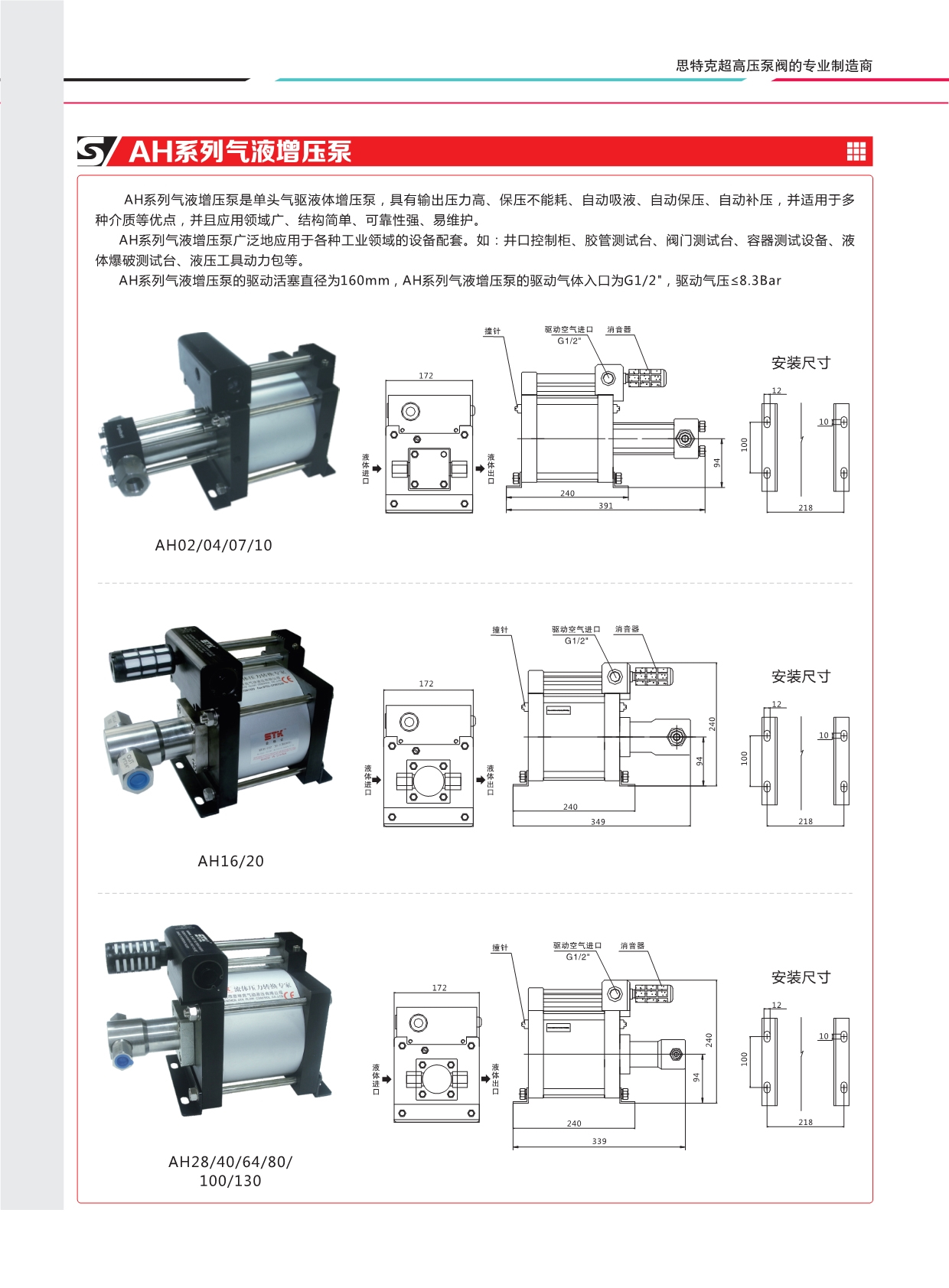

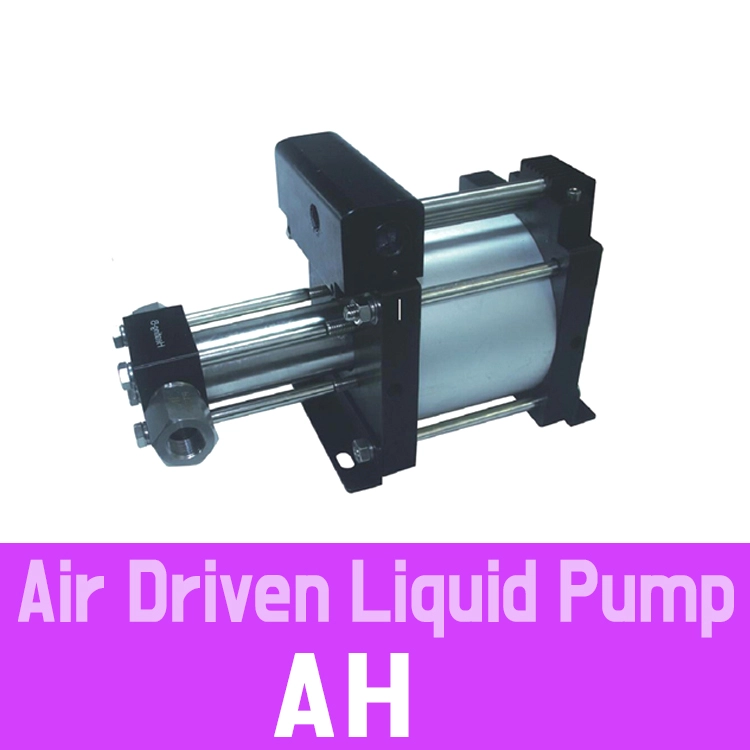

■SITEKE(SITEC) AH 시리즈는 초고압 유체 제어 장비 전문 브랜드인 SITEKE사의 최대 400:1 증압비를 지원하는 단동 공압 구동 액체 부스터 / 펌프 (Single Acting Air Driven Liquid Booster / Pump)입니다.

모델 라인업(AH02, AH04, AH07, AH10, AH16, AH20, AH28, AH40, AH64, AH80, AH100, AH130, AH170, AH240, AH300, AH400)은 부스터의 증압 비율(Ratio)을 나타냅니다. 일반 공장 에어(1~8.3 bar)를 구동원으로 삼아 최대 400:1 증압비로 물(Water), 유압유(Oil), 초고압 화학 유체 및 액화 가스 등을 최고 3,000 bar 이상(모델별 최대 3,300 bar / 약 48,000 psi 이상)의 극초고압으로 안전하고 확실하게 압축·토출합니다.

SITEKE 액체 부스터 라인업 중 가장 높이 압력을 올려줄 수 있는 최고 압력 등급 시리즈입니다.

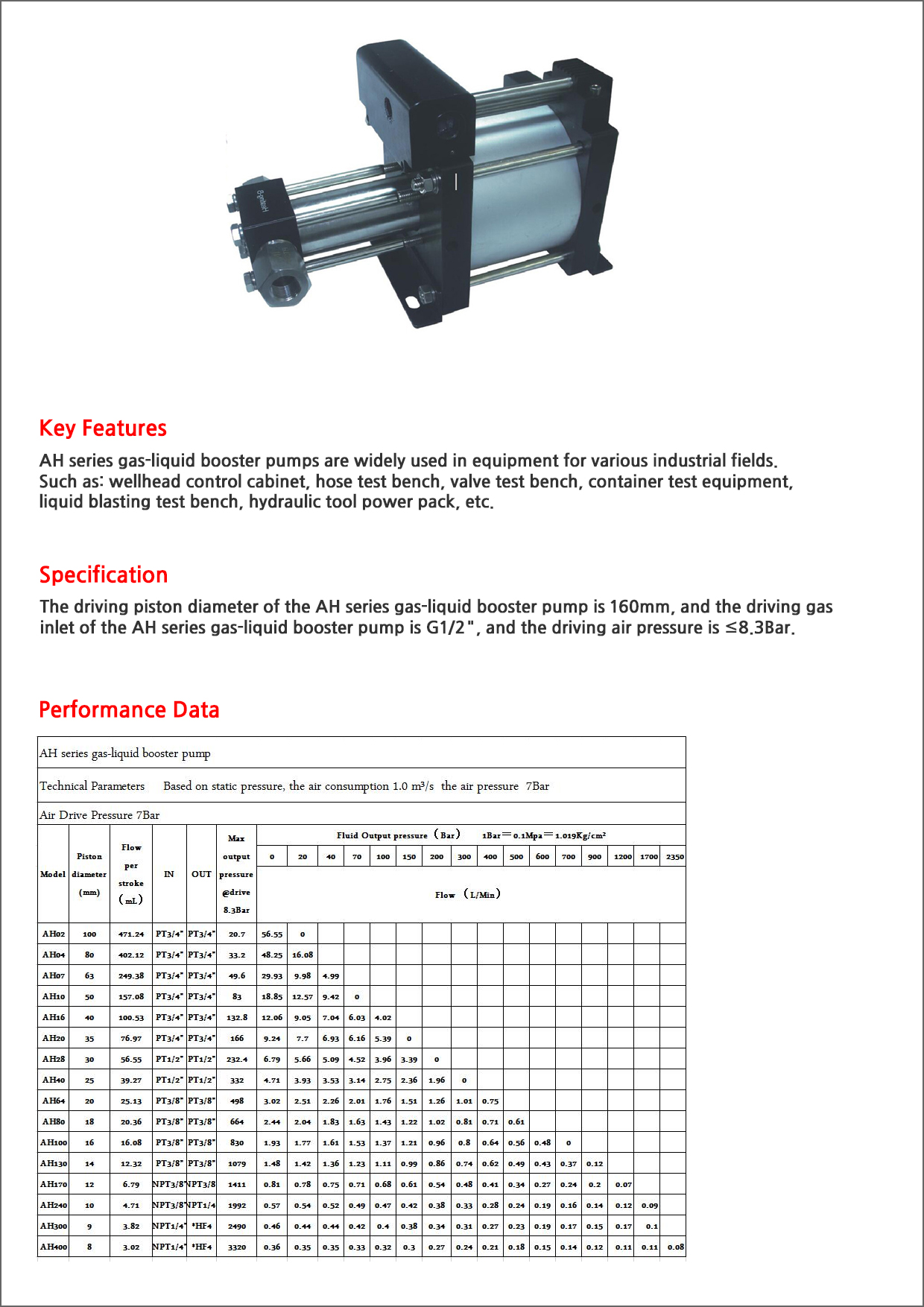

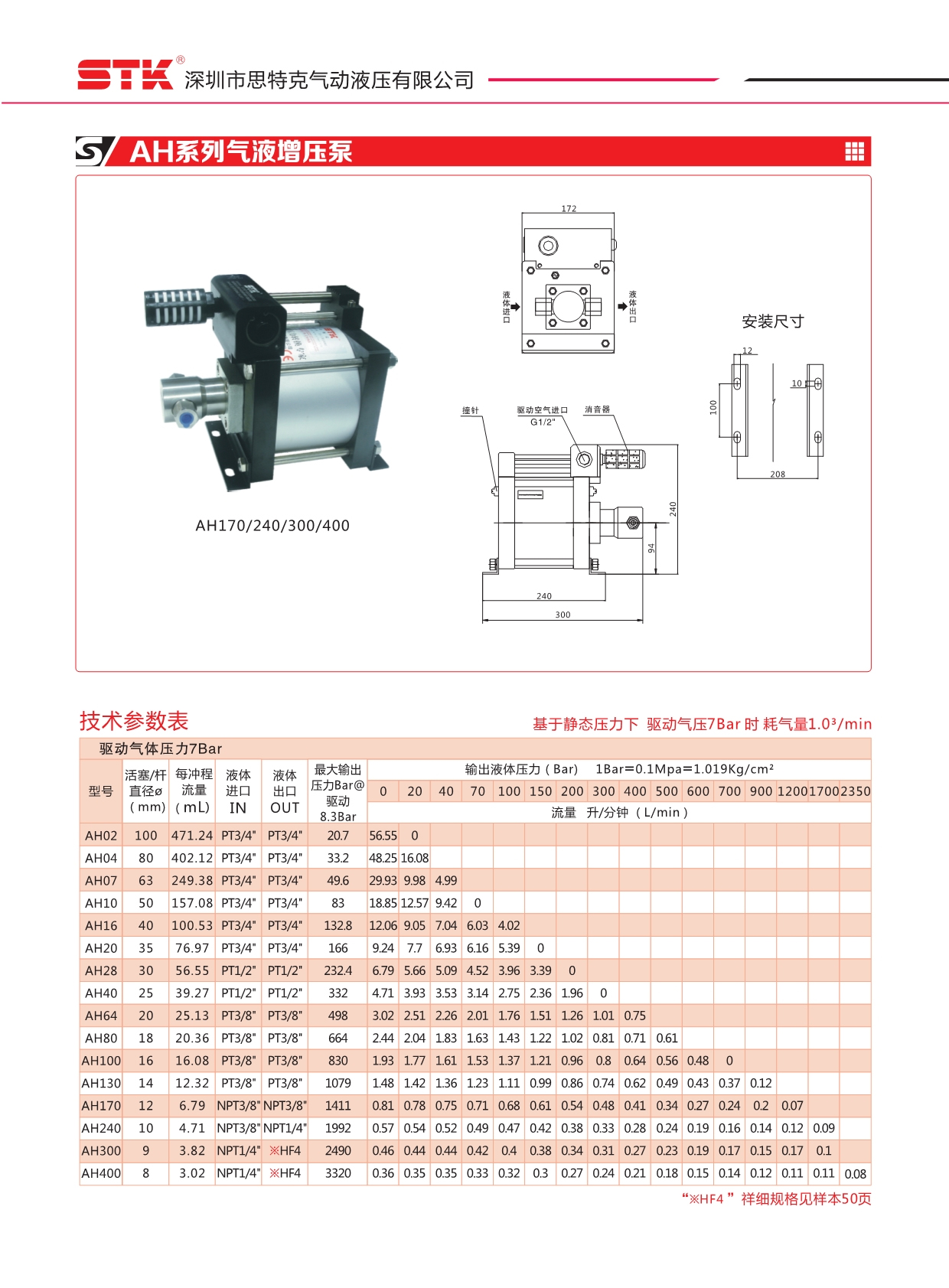

■AH 시리즈 주요 모델별 사양 요약 (AH02 ~ AH400)

■주요 사양 및 특징

• 시리즈명: AH 시리즈 (Ultra High Pressure Single Acting Liquid Booster Series)

• 작동 구조: Single Acting (단동형)

  • 대형 에어 드라이브 피스톤과 초고압 액체 플런저가 결합된 구조로, 강력한 스트로크 힘을 발생시켜 초고압을 형성합니다.

• 증압 비율 (Ratio): 2:1 ~ 최대 400:1 (최대 3,300 bar 대응)

• 사용 매체 (Applicable Media):

  • Water (물 / 깨끗한 용수): 배관, 밸브, 초고압 압력용기, 초고압 호스/파이프 폭파(Burst) 시험용

  • Oil (유압유 / 절삭유): 초고압 유압 볼트 텐셔너, 베어링 탈착, 초고압 유압 팩

  • Liquefied Gas / Special Fluid: 액화 가스 가압 이송, 초임계 추출, 특수 화학 유체 주입

• 구동 방식: Pure Pneumatic (100% 공압 구동 - 전기 불필요, 완전 방폭 구조)

■AH 시리즈의 핵심 장점

1. 압도적인 최고 압력 대응력 (Up to 3,300 bar):

   • AH240, AH300, AH400 등 초고증압비 모델을 통해 일반 공장 에어만으로 2,000 ~ 3,000 bar 이상의 극초고압 환경을 안전하게 구현합니다.

2. 에어 레귤레이터를 통한 정밀 압력 무단계 제어:

   • 입구 측 에어 압력만 조절하면 출구 측 유체 압력을 0 bar부터 최대 압력까지 자유롭게 정밀 무단계 조절할 수 있습니다.

3. 자동 압력 유지 (Auto Pressure Holding):

   • 배관 내부가 목표 압력에 도달하면 펌프가 자동으로 동작을 정지하여 에너지 소모 및 발열 없이 압력을 유지하며, 미세 누설 시 자동으로 재작동하여 압력을 보정합니다.

4. Oil-Free 및 100% 방폭 구조:

   • 구동 에어 실린더부에 윤활유 공급이 필요 없으며, 전기를 사용하지 않는 Pure Pneumatic 구조로 폭발 위험 구역에서도 안전합니다.

■설치 및 운용 유의사항

1. Ultra High Pressure (초고압) 전용 피팅/배관 사용:

   • AH130 이상 (1,000 bar ~ 3,300 bar 급) 모델 적용 시, 출구 배관 및 피팅은 반드시 60,000 psi (약 4,130 bar) 대응 High Pressure Cone & Thread 초고압 전용 피팅을 채택해야 안전합니다.

2. 액체 흡입 라인 에어 빼기(Bleeding):

   • 극초고압 플런저 구조상 내부에 공기가 차 있으면 압력 형성 효율이 떨어지므로, 최초 작동 시 에어 빼기 밸브(Bleed Valve)를 통해 공기를 충분히排出해야 합니다.

3. 구동 에어 품질 관리:

   • 초고압 피스톤과 스풀 밸브 보호를 위해 구동 에어 라인 전단에 5㎛ 에어 필터 및 드라이어 설치가 필수적입니다.
