●tow cylinder Double acting Air Drive Liquid Booster

(Fluid=water, oil, gas)

●2 cylinder Double acting gas flooding booster pump

(Fluid=water, oil, gas)

●2AT20 (raido=20:1) (at 7bar/ flow=35~0L/min)

(Pa=max air drive  input pressure=8.3bar)

(Po=water + oil max output pressure=166bar)

●2AT32 (raido=32:1) (at 7bar/ flow=22.62~0L/min)

(Pa=max air drive  input pressure=8.3bar)

(Po=water + oil max output pressure=265,6bar)

●2AT56 (raido=56:1) (at 7bar/ flow=12.72~3.18L/min)

(Pa=max air drive  input pressure=8.3bar)

(Po=water + oil max output pressure=464.8bar)

●2AT80 (raido=80:1) (at 7bar/ flow=8.84~0L/min) (csq4333)

(Pa=max air drive  input pressure=8.3bar)

(Po=water + oil max output pressure=664bar)

●2AT130 (raido=130:1) (at 7bar/ flow=5.65~0.47L/min)

(Pa=max air drive  input pressure=8.3bar)

(Po=water + oil max output pressure=1079bar)

●2AT160 (raido=160:1) (at 7bar/ flow=4.56~0.38L/min)

(Pa=max air drive  input pressure=8.3bar)

(Po=water + oil max output pressure=1328bar)

●2AT200 (raido=200:1) (at 7bar/ flow=3.62~0.6L/min) (DME6490)

(Pa=max air drive  input pressure=8.3bar)

(Po=water + oil max output pressure=1660bar)

●2AT260 (raido=260:1) (at 7bar/ flow=2.03~0.42L/min)

(Pa=max air drive  input pressure=8.3bar)

(Po=water + oil max output pressure=2158bar)

●2AT335 (raido=335:1) (at 7bar/ flow=1.49~0.31L/min)

(Pa=max air drive  input pressure=8.3bar)

(Po=water + oil max output pressure=2940bar)

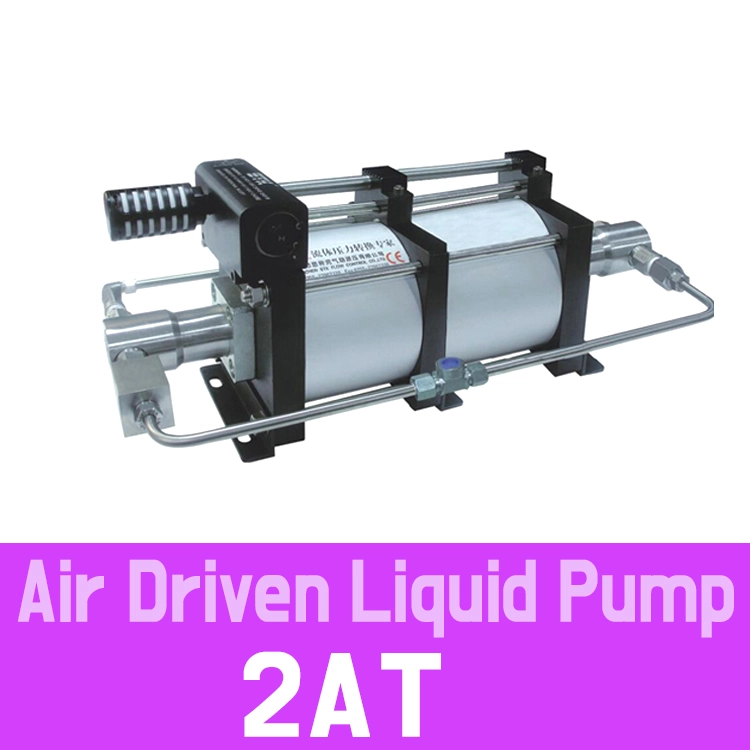

■SITEK(SITEC) 2AT 시리즈 Liquid Booster는 압축공기(Air Driven)를 구동원으로 사용하는 투 실린더 복동형(Two Cylinder Double-Acting) 고압 액체 부스터 펌프입니다.

2개의 액체 실린더가 양방향으로 교차 동작하는 복동(Double-Acting) 방식을 채택하여 Single-Acting(단동) 싱글 부스터 대비 2배 높은 배출 유량(Flow Rate)과 최소화된 압력 맥동(Pulsation)을 제공하며, 최대 355:1의 높은 증압비로 빠른 고압 형성을 지원합니다.

■2AT 시리즈 라인업 및 증압비 (Pressure Ratio)

2AT 시리즈는 구동 공압 피스톤과 액체 피스톤의 면적비(Pressure Ratio, $i$)에 따라 구별되며, 일반 공장 압축공기(1~10 bar) 입력만으로 최대 2,200 bar 이상의 초고압 수압 및 유압을 실현합니다.

■복동형(Double-Acting) 구조의 핵심 장점

1. 2배 높은 토출 유량 (High Flow Capacity):

   • 피스톤의 왕복 전진/후진 스트로크 양쪽에서 액체를 흡입·압축하므로, 동급 단동(Single-acting) 부스터 대비 동일 시간당 액체 배출량이 2배 뛰어납니다. 대용량 압력용기나 긴 배관의 빠른 충수 및 가압에 유리합니다.

2. 압력 맥동(Pulsation) 최소화:

   • 액체 토출이 쉬지 않고 지속되어 압력 변동폭이 매우 적으므로, 정밀한 압력 제어와 안정적인 기밀 시험이 가능합니다.

3. 에어 구동 및 방폭 안전성 (Air Driven):

   • 전기를 일절 사용하지 않고 공장 내 압축공기(1~10 bar)로 구동되므로 Explosion-proof Zone(방폭구역) 및 가연성 유체(화학액, 솔벤트, 액화 CO2 등) 취급에 완벽한 안전성을 보장합니다.

4. 자동 정지 및 압력 유지 (Auto Stall):

   • 설정한 목표 압력(입력 공압 X 증압비)에 도달하면 펌프가 스스로 구동을 멈추고, 후단 유체를 소비하여 압력이 떨어지면 즉시 자동으로 다시 동작하여 일정한 압력을 유지합니다.

■주요 활용 분야

• 대용량 고압 내압/파괴 시험기 (Proof & Burst Test): 대형 압력용기, 파이프라인, 고압 호스, 밸브 조립체의 빠른 충수 및 고속 가압 시험

• 초고압 유압 파워팩 (Power Pack): 유압 프레스, 초고압 클램핑 시스템, 유압 너트 텐셔너

• 액화 가스 및 CO2 이송 펌프: 액상 CO2, 냉매 가스의 정량 고속 이송 및 회수/충전

• 화학/제약 공정 고압 주입: 고압 반응기 특수 약품 및 촉매 고속 주입
