QTYH-02●TYH-04●QTYH-06(QTYH-20)●QTYH-08(QTYH-25)●relief type High Pressure Regulator●air High Pressure Regulator●에어고압 레귤레이터●고압 레귤레이터●(G1/4 F~G1 F)(G11/4 F~G2 F)●(relief type)●(40bar)●(WEITAI,DME)

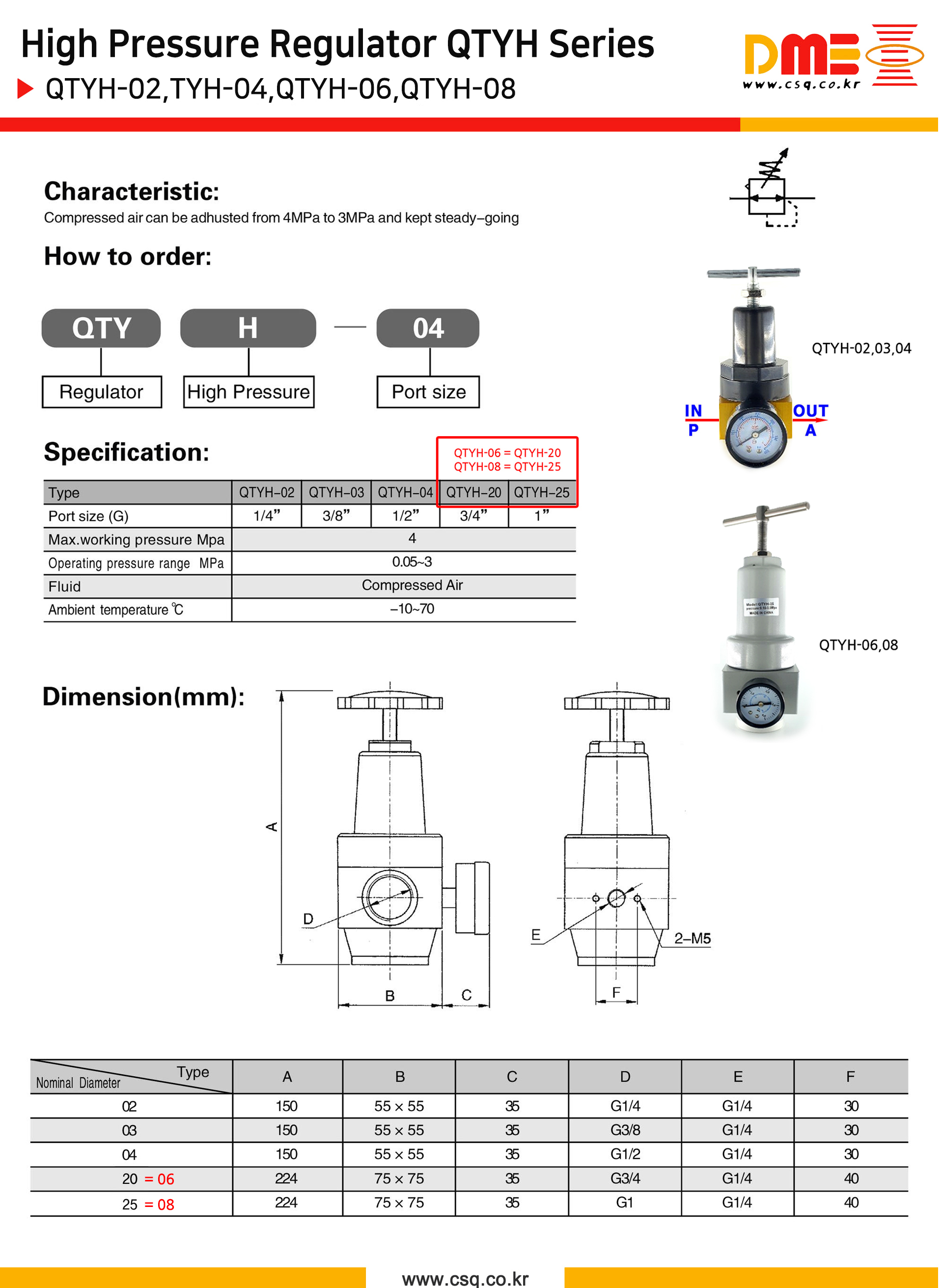

QTYH Series 카탈로그

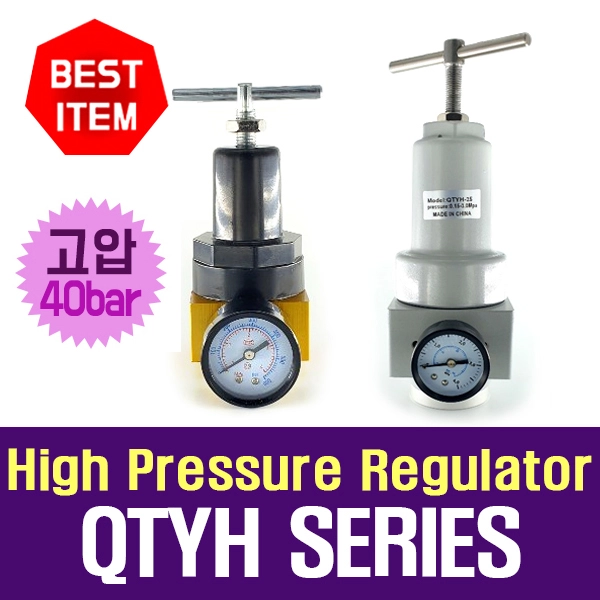

●(relief type) High Pressure Regulator (max pressure=40bar)

(inlte pressore=0~40bar) (adjusting range=0.05~30bar)

(wida=55mm) (vertically=55mm) (heght=150mm)

●QTYH-02  (same QTYH-08A) (G1/4 F) (DME0369)

●QTYH-04  (same QTYH-15A) (G1/2 F) (DME0370)

●(relief type) High Pressure Regulator (max pressure=40bar)

(inlte pressore=0~40bar) (adjusting range=0.05~30bar)

(wida=75mm) (vertically=75mm) (heght=224mm)

●QTYH-06 (same QTYH-20A) (G3/4 F)

●QTYH-08 (same QTYH-25A) (G1 F) (DME0371)

●(relief type) High Pressure Regulator (max pressure=40bar)

(inlte pressore=0~40bar) (adjusting range=0.05~30bar)

(wida=100mm) (vertically=100mm) (heght=250mm)

●QTYH-32-236 (same QTYH-32A) (G11/4 F) (csq5229) (별도문의)

●QTYH-40-236 (same QTYH-40A) (G11/2 F) (csq5230)

●QTYH-50-236 (same QTYH-50A) (G2 F) (csq5231)

●(only, dia 40mm, not oil, back type) Pressure gauge

●Y40-40K (4Mpa)-B-(back G1/4 M) (csq4772)

■DME사의 QTYH 시리즈 고압 에어 레귤레이터(High Pressure Regulator) 주요 규격 및 사용 명세입니다.

■기본 제원 및 사양

■규격별 포트 크기 및 모델

■설치 및 점검 포인트

• 압력계 조립: In/Out 방향을 정확히 확인한 후, 압력계 포트(Usually PT 1/4" 또는 PT 1/8")에 전용 고압 메터를 설치하십시오.

• 드레인 제거: 고압 배관 특성상 수분 수성 충격이 발생할 수 있으므로, 레귤레이터 전단에 고압용 에어 필터(Filter)를 반드시 설치하십시오.

• 압력 조절방법:

  1. 조절 핸들의 락킹 링(Lock Ring)을 해제합니다.

  2. 시계 방향으로 돌리면 이차측 압력이 상승하고, 반시계 방향으로 돌리면 하강합니다.

  3. 설정 완료 후 락킹 링을 잠가 진동에 의한 변동을 방지합니다.
