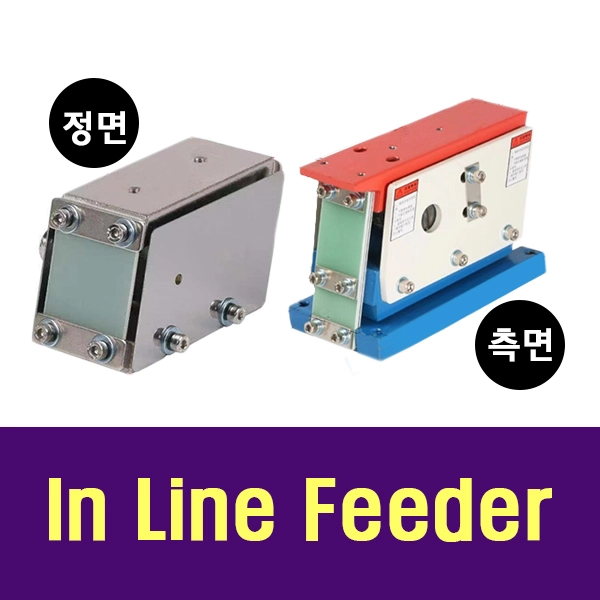

In Line Feeder 카탈로그

직선피더 사용법1 직선피더 사용법2

직선피더 사용법3

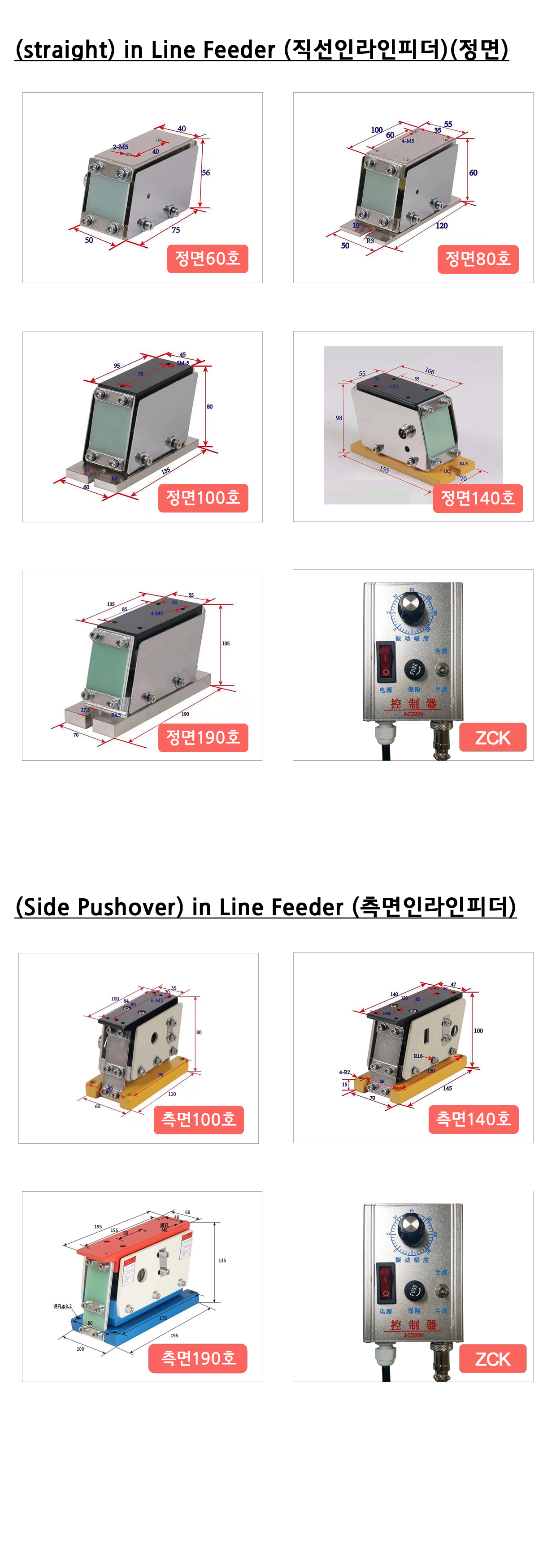

●(straight) in Line Feeder (connection=3PIN male) (직선인라인피더)

●60 #

(L=75mm/75mm) (H=56mm) (W=50mm / 40mm) (csq4475)

●80 #

(L=120mm/100mm) (H=60mm) (W=50mm / 55mm) (csq4476)

●100 #

(L=135mm/95mm) (H=80mm) (W=60mm / 45mm) (csq4477)

●140 #

(L=155mm/106mm) (H=98mm) (W=70mm / 55mm) (csq4478)

●190 #

(L=190mm/135mm) (H=105mm) (W=70mm / 55mm) (csq4479)

●(Side Pushover) in Line Feeder (connection=3PIN male) (측면인라인피더)

●100 #

(L=110mm/100mm) (H=80mm) (W=60mm/35mm) (csq4480)

●140 #

 (L=145mm/140mm) (H=100mm) (W=70mm/47mm) (csq4481)

●190 #

 (L=195mm/195mm) (H=135mm) (W=100mm/60mm) (csq4482)

●voltage control In Line Feeder controller (전압가변식 컨트롤러)

●control In Line Feeder voltage controller (전압가변식 컨트롤러)

●Dimensions=(W=103mm)  (L=88mm)  (H=44mm)

●connection=(3PIN Female)

●wire Langth=1m

●ZCK-1-AC220V (voltage adjust range=0~30V) (csq4491)

●ZCK-1-AC110V (voltage adjust range=0~30V)

●주파수 가변식 컨트롤러 ●주파수 가변식 디지털 컨트롤러

●전자석 컨트롤러 ●범용 파즈 피더용 컨트롤러 ●미니파즈 피더용 컨트롤러

●주파수 직선 피더 ●전기식 측면 피더 ●주파수 인라인 피더 ●전자식 바이브레다

●전기식 바이브레다 ●전기식 주파수 바이브레다

●전기식 마그네틱 바이브레다 ●전기 바이브레터 ●전압 가변식 컨트롤러 피더

■전자식 바이브레터(Electromagnetic Vibrator / Electric Vibrator)는 전기 에너지를 매개로 자력(Magnetic Force) 또는 모터의 회전력을 발생시켜 강력한 진동을 만들어내는 장치입니다.

■압축공기 배관이 없는 환경에서도 전원(AC 110V/220V/380V) 연결만으로 간편하게 사용할 수 있어 산업 현장의 분체 이송, 정렬, 탈포 및 호퍼 막힘 방지용으로 널리 사용됩니다.

■주요 분류 및 구동 방식

전자식 바이브레터는 작동 방식에 따라 크게 전자기 솔레노이드 방식과 모터 회전(Unbalance) 방식으로 나뉩니다.

■전자기식 바이브레터 (Electromagnetic Vibrator):

●원리: 내부 코일에 교류 전류가 흐를 때 발생하는 자력을 이용해 가동자를 고속(초당 50~60회/100~120회)으로 당겼다 놓는 직선 왕복 운동 방식입니다.

●특징: 기계적 마찰 부품이 없어 수명이 매우 길고, 컨트롤러(SCR/주파수 가변식)를 통해 진동 수와 진폭을 미세하게 제어할 수 있습니다.

●적용: 진동 볼 피더, 인라인 피더, 정밀 계량 공급기.

■진동 모터 방식 (Electric Vibration Motor):

●원리: 모터 축 양끝에 편심 웨이트(Unbalance Weight)를 장착하여 회전 시 발생하는 원심력을 이용합니다.

●특징: 구조가 튼튼하고 큰 가공력을 낼 수 있어 대형 호퍼, 슈트, 진동 스크린(선별기)에 적합합니다.

●적용: 대형 분체 호퍼, 사일로 막힘 방지, 콘크리트 탈포 설비.
