CR19-C152●(CR19C15-231.5-A-01)●에어고압 탱크●에어고압탱크●에어 초 고압 탱크●에어 초고압탱크●에어 고압 실린더●●에어 고압실린더●에어 초 고압 실린더●Air High pressure cylinder●Tank Material=35CrMO●volum=3.3L●(pressure=3.15MPa, 315bar)●(DME)

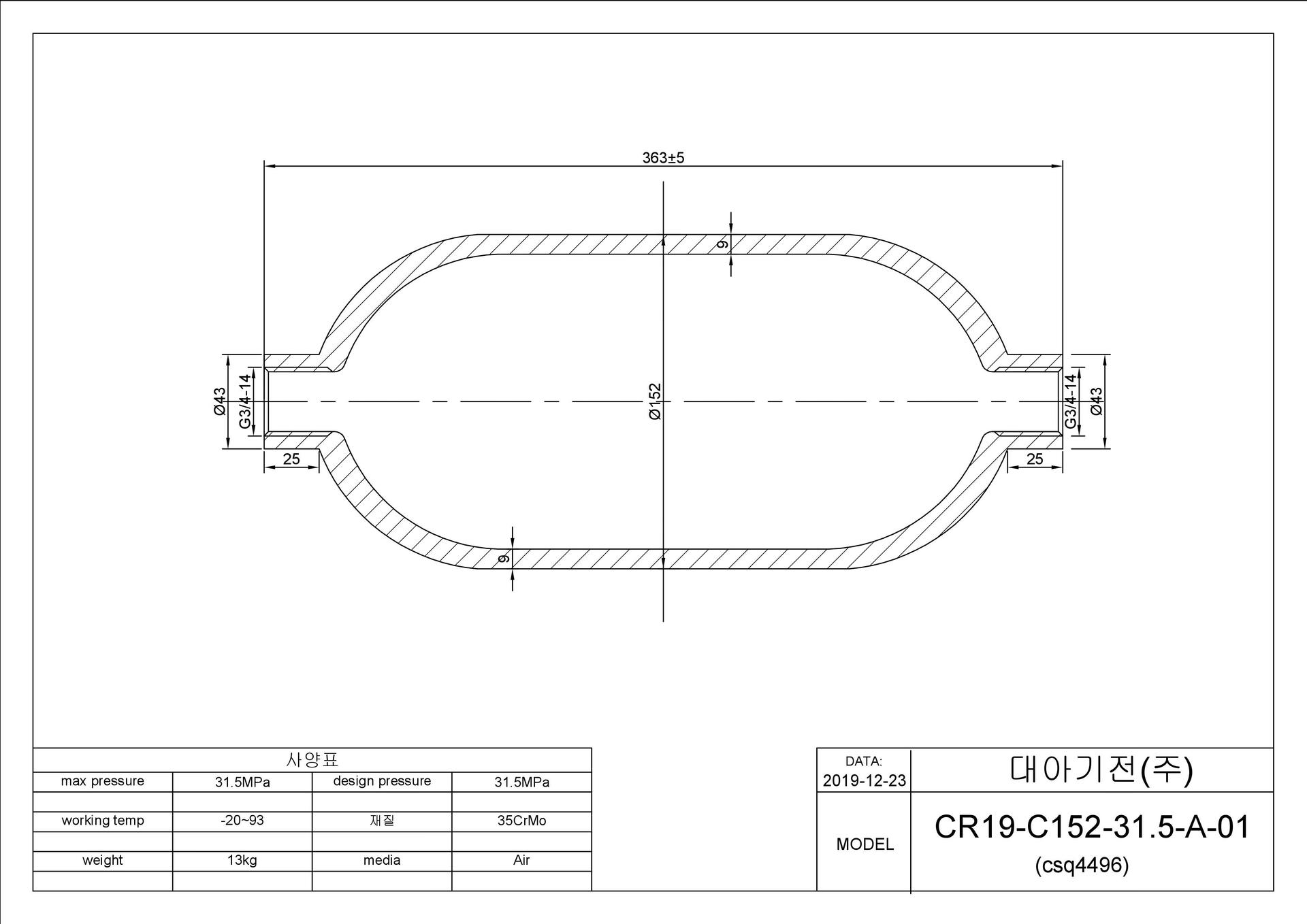

31.5MPa 고압용기 도면(DWG)

31.5MPa 고압용기 도면(PDF)

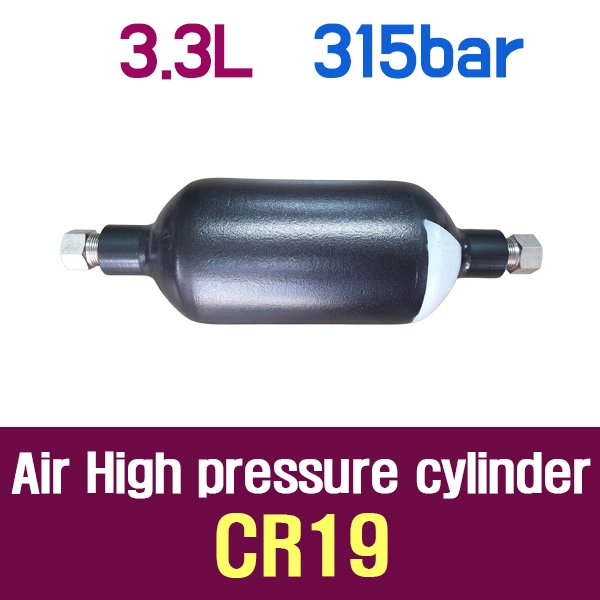

●(315bar) Air High pressure cylinder (에어고압탱크)

●CR19-C152-31.5-A-01 (both female G3/4-14) (csq4496)

●Tank pressure=(31.5MPa ,315bar)

●Tank volume=(3.3Liter)

●Tank Material=35CrMO

■DME  CR19-C152 고압 에어 탱크에 대한 주요 사양 및 사양 개요입니다.

■주요 명세 및 규격

■핵심 특징

• 초고압 내압 성능: 일반 산업용 공압 탱크 (0.7~1.0 MPa) 대비 훨씬 높은 31.5 MPa (315 bar)의 최고 사용 압력을 견디도록 설계된 고압 전용 실린더 탱크입니다.

• 안전성 및 도면 제공: 초고압 유체를 다루는 시스템 특성에 맞춰 정밀하게 제조되며, 설치 및 배관 설계를 위한 DWG / PDF 2D·3D CAD 도면이 제공됩니다.

• 시스템 확장성: 고압 증압기 (Air Booster Unit) 및 고압 레귤레이터, 고압 스테인리스 니들 밸브 등과 연동하여 정밀한 초고압 공압 라인을 구성할 때 사용됩니다.

●에어고압 탱크●에어고압탱크●에어 초 고압 탱크●에어 초고압탱크

●에어 고압 실린더●에어 고압실린더●에어 초 고압 실린더

●Air High pressure cylinder●Tank Material=35CrMO●volum=3.3L

●(pressure=3.15MPa, 315bar)
