KF500B-J+KF510●(Tri clamp Remote type)●KF500B-J(KF500BJ)●(LCD)Turbine Transducer●(Digital)Turbine Transducer Flowmeter●디지털 터빈 유량계●터빈 플루우 메타●액체 유량계●액체 플루우 메타●(medai=oil,water)●(DIN10~DIN65)●(KIO)

KF500B-J+KF510 카탈로그(영어) KF500 메뉴얼(영어)

KF510 약식 메뉴얼(영어) 통신프로토콜

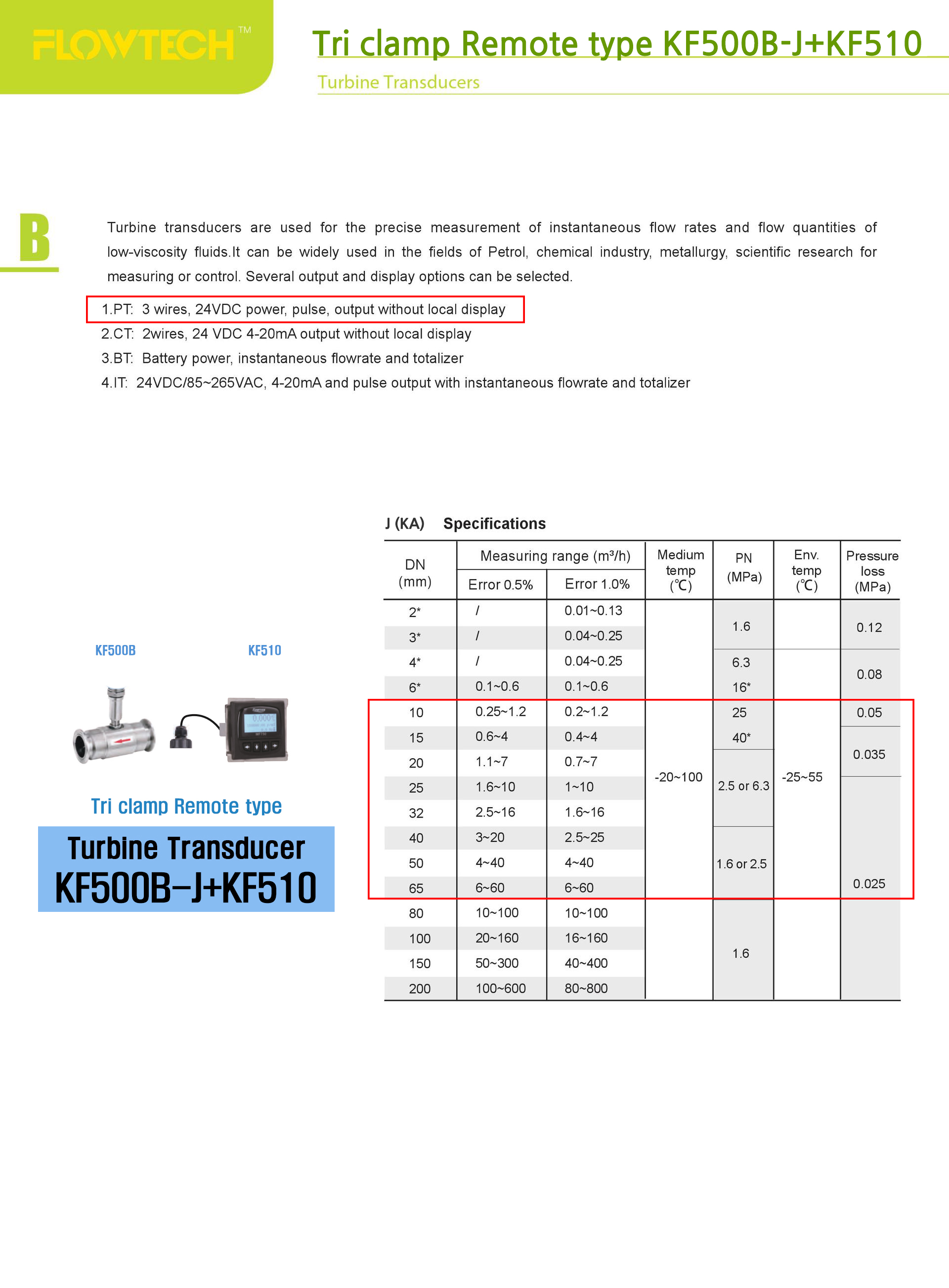

●(KF500B-J Tri clamp Remote type + KF510) Liquid Turbine Transducer

●(KF500B-KA Tri clamp Remote type + KF510) Liquid  Turbine Transducer

●medai=(Oil,  50CPS + water )

●(power=24VDC) (pressure=2.5MPa) (Cable=5M)

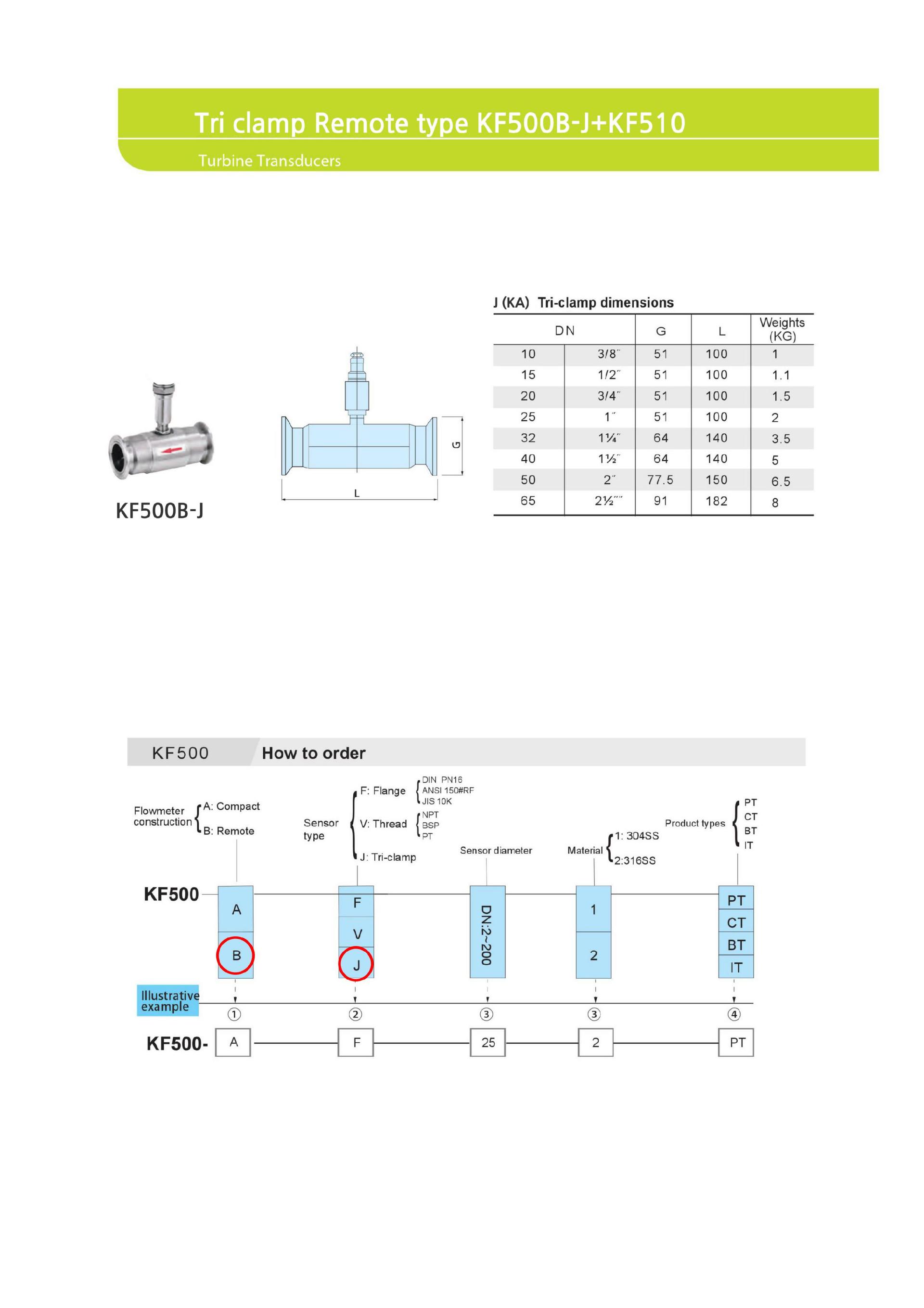

●(thread=Tri clamp dimensions) (material=SUS304) (flow unit=m3/h)

●Flow meter output=only PT

●Indicator output=(Pulse+4~20mA+RS485) (alarm=High,Low)

●KF500B-J-DN10-1-PT (with KF510)

(fl0w=0.2~1.2m3/h) (error=1%) (DN10,3/8 inch)

●KF500B-J-DN15-1-PT (with KF510)

(fl0w=0.4~4m3/h) (error=1%) (DN15,1/2 inch)

●KF500B-J-DN20-1-PT (with KF510)

(fl0w=0.7~7m3/h) (error=1%) (DN20,3/4 inch)

●KF500B-J-DN25-1-PT (with KF510)

(fl0w=1~10m3/h) (error=1%) (DN25,1 inch)

●KF500B-J-DN32-1-PT (with KF510)

(fl0w=1.6~16m3/h) (error=1%) (DN32,11/4 inch)

●KF500B-J-DN40-1-PT (with KF510)

(fl0w=2.5~25m3/h) (error=1%) (DN40,11/2 inch)

●KF500B-J-DN50-1-PT (with KF510)

(fl0w=4~40m3/h) (error=1%) (DN50,2 inch)

●KF500B-J-DN65-1-PT (with KF510)

(fl0w=6~60m3/h) (error=1%) (DN60,21/2 inch)

●KIOTurbine Transducer ●KIO Turbine Transducer Flow meter●KIO 터빈 유량계 ●KIO 디지털 터빈 플루우 메타

●KIO 액체 유량계 ●KIO 액체 플루우 메타

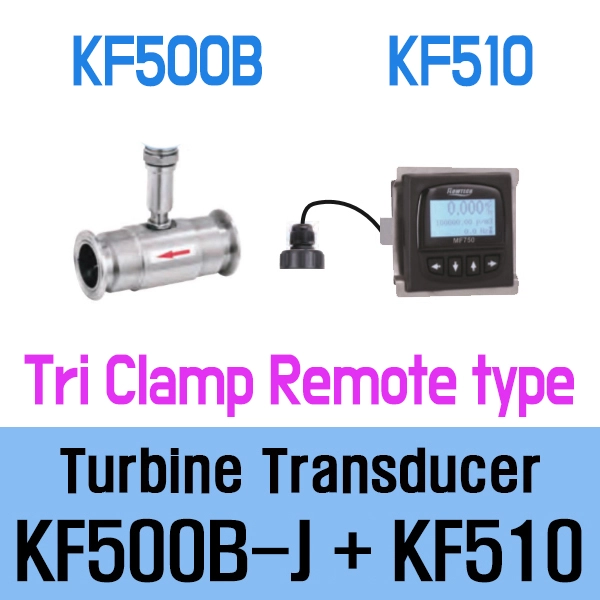

■KIO KF500B-J + KF510은 클램프 위생형(Sanitary Tri-Clamp) 접속 방식의 터빈 유량 센서(KF500B-J)와 분리형 디지털 인디케이터(KF510)를 결합한 위생형(Sanitary) 디지털 터빈 유량계 세트입니다.

나사산(V 타입)이나 플랜지(F 타입) 방식과 달리 배관 내부에 유체 잔류물이나 슬러지가 끼지 않는 정밀 세척/위생 구조(Tri-Clamp)를 적용하여 식음료, 제약, 화장품 및 초순수(DI Water) 설비 공정에 최적화되어 있습니다.

■주요 시스템 구성 및 역할

■주요 기술 사양

• 적용 유체: 초순수(DI Water), 음료, 유제품, 약액, 화장품 원료, 고순도 세척수 등 위생 관리가 필요한 액체

• 배관 접속 방식 (J 타입): 위생형 트라이 클램프 방식 (Sanitary Tri-Clamp, ISO/DIN/3A 규격 대응)

• 측정 정밀도: ±0.5% ~ ±1.0% FS

• 재질 사양: 스테인리스 스틸 (SUS316L 기본 적용으로 내식성 및 위생성 강화)

• 표시부 기능 (KF510):

  • 순간 유량(Flow Rate) 및 총 적산 유량(Totalizer) 동시 디스플레이

  • LCD 백라이트, 리셋 가능 누적 적산 기능

• 신호 및 통신 출력: 4~20mA 아날로그, 펄스(Pulse), RS485 (Modbus RTU) 선택 가능

• 전원 사양: DC 24V 외부 전원 공급 또는 내장 리튬 배터리 구동 지원

■핵심 특징

• 위생적 트라이 클램프(Tri-Clamp) 체결: 원터치 클램프 체결 방식으로 분해 및 조립이 매우 편리하며, CIP(Clean-In-Place) 및 SIP(Steam-In-Place) 고온 세척·살균 공정에 완벽히 대응합니다.

• SUS316L 정밀 폴리싱 바디: 유체 접촉면의 표면 거칠기(Ra)를 극대화하여 미생물 번식 및 잔류 유체 오염을 원천 차단합니다.

• 원격 분리형(Remote Type) 조작성: Clean Room(클린룸) 내부나 고온 세척 구역에 센서(KF500B-J)만 두고, 디스플레이(KF510)는 외곽 제어반이나 모니터링 구역에 별도 설치하여 가독성과 유지보수 편의성을 제공합니다.

• 적용 분야: 제약 및 바이오 공정 유액 이송, 식음료 및 유제품 정밀 정량 충전, 화장품 제조 배관, 반도체/전자 초순수(DI Water) 라인.
