●(KF500B-F flange Remote type + KF 510) Liquid Digital  Turbine Transducer

●medai=(Oil, 50CPS + water )

●(power=24VDC) (pressure=2.5MPa ,1.6Mpa) (Cable=5M)

●(Flange JIS10K) (material=SUS304) (flow unit=m3/h)

●Flow meter output=only PT

●Indicator output=(Pulse+4~20mA+RS485) (alarm=High+Low)

●KF500B-F(JIS10K)-DN10-1-PT (with KF510)

(fl0w=0.2~1.2m3/h) (error=1%) (Flange JIS10K)

●KF500B-F(JIS10K)-DN15-1-PT (with KF510)

(fl0w=0.4~4m3/h) (error=1%) (Flange JIS10K )

●KF500B-F(JIS10K)-DN20-1-PT (with KF510)

(fl0w=0.7~7m3/h) (error=1%) (Flange JIS10K )

●KF500B-F(JIS10K)-DN25-1-PT (with KF510)

(fl0w=1~10m3/h) (error=1%) (Flange JIS10K )

●KF500B-F(JIS10K)-DN32-1-PT (with KF510)

(fl0w=1.6~16m3/h) (error=1%) (Flange JIS10K )

●KF500B-F(JIS10K)-DN40-1-PT (with KF510)

(fl0w=2.5~25m3/h) (error=1%) (Flange JIS10K )

●KF500B-F(JIS10K)-DN50-1-PT (with KF510)

(fl0w=4~40m3/h) (error=1%) (Flange JIS10K )

●KF500B-F(JIS10K)-DN65-1-PT (with KF510)

(fl0w=6~60m3/h) (error=1%) (Flange JIS10K )

●KF500B-F(JIS10K)-DN80-1-PT (with KF510)

(fl0w=10~100m3/h) (error=1%) (Flange JIS10K )

●KF500B-F(JIS10K)-DN100-1-PT (with KF510)

(fl0w=16~160m3/h) (error=1%) (Flange JIS10K )

●KF500B-F(JIS10K)-DN150-1-PT (with KF510)

(fl0w=40~400m3/h) (error=1%) (Flange JIS10K )

●KF500B-F(JIS10K)-DN200-1-PT (with KF510)

(fl0w=80~800m3/h) (error=1%) (Flange JIS10K )

●KIOTurbine Transducer ●KIO Turbine Transducer Flow meter●KIO 터빈 유량계 ●KIO 디지털 터빈 플루우 메타

●KIO 액체 유량계 ●KIO 액체 플루우 메타

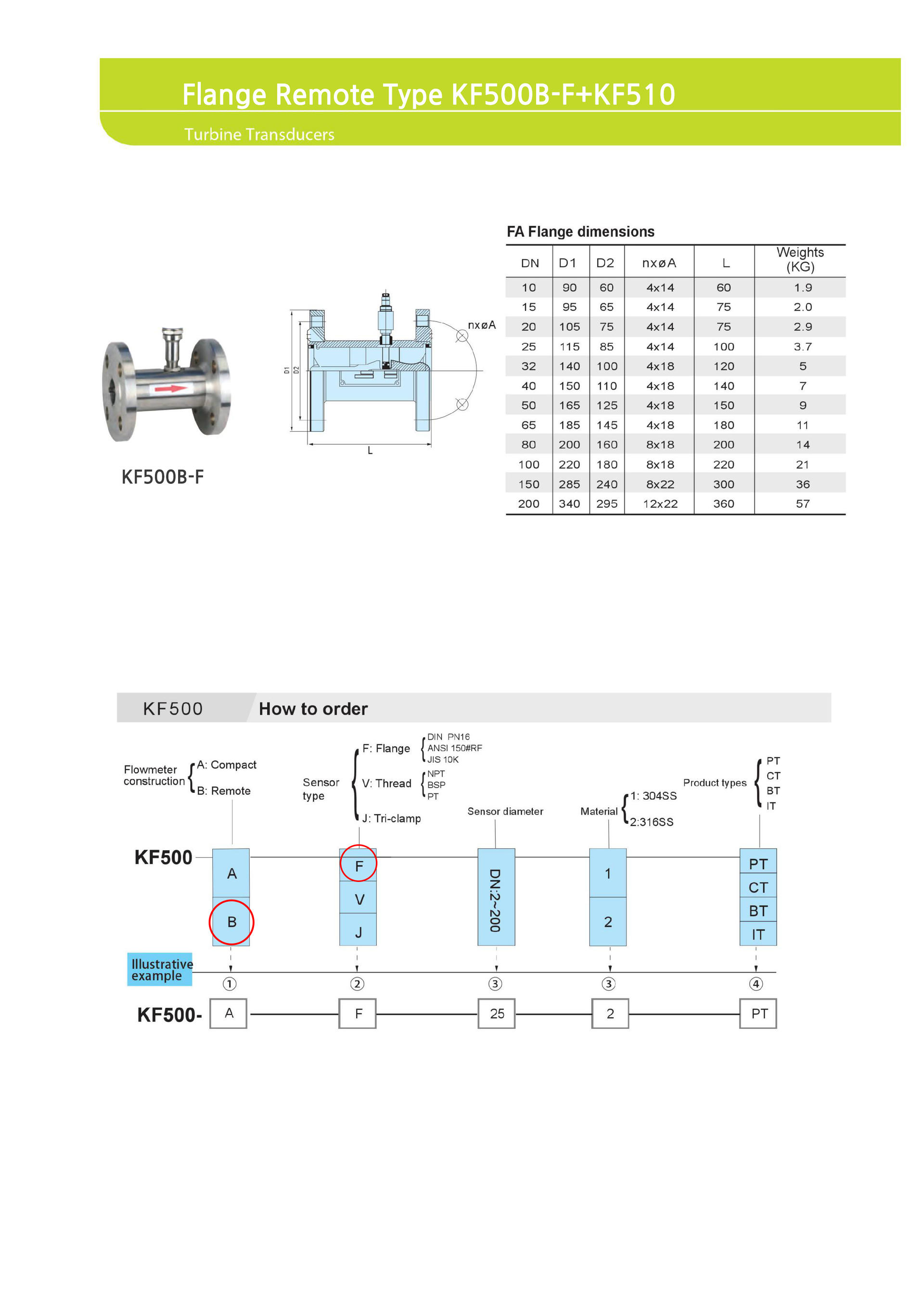

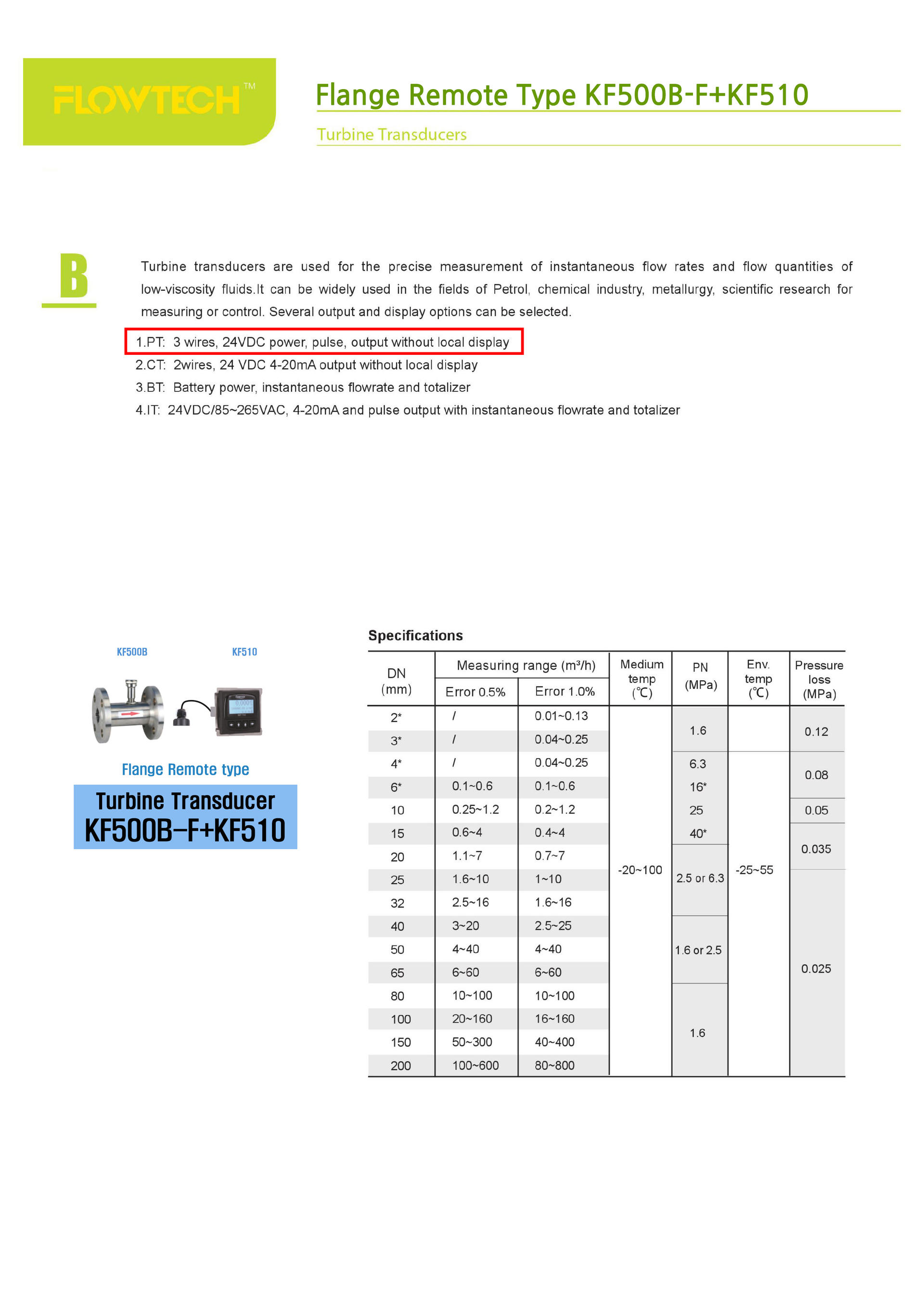

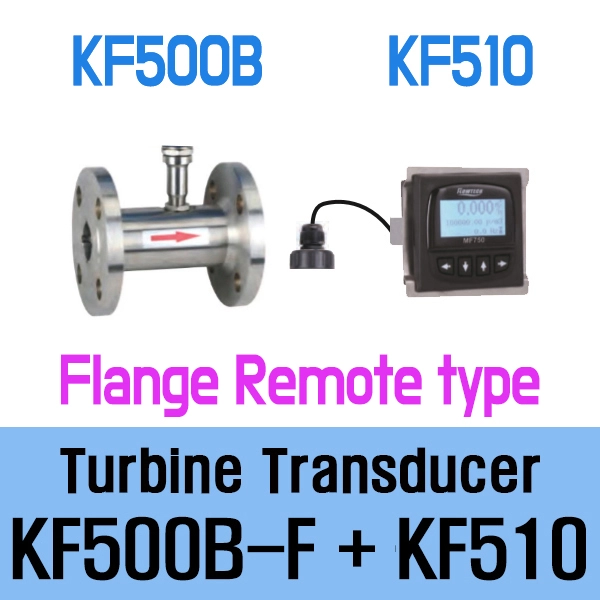

■KIO KF500B-F + KF510은 플랜지(Flange) 접속 방식의 터빈 유량 센서(KF500B-F)와 분리형 디지털 인디케이터(KF510)를 결합한 플랜지형 디지털 터빈 유량계 세트입니다.

앞서 살핀 나사산 접속 방식(KF500B-V)과 달리, 대배관 및 고압 플랜지 표준 규격(ANSI, DIN, JIS 등)에 일체형으로 볼트 체결되어 기밀성과 고정 강도가 크게 향상된 모델입니다.

■주요 시스템 구성 및 역할

■주요 기술 사양

• 적용 유체: 물, 용수, 유압유, 벙커유/경유, 화학 유액, 솔벤트 등 저점도~중점도 액체

• 배관 접속 방식 (F 타입): 플랜지 방식 (JIS 10K/20K, ANSI 150lb/300lb 등 선택)

• 측정 정밀도: ±0.5% ~ ±1.0% FS

• 재질 사양: 스테인리스 스틸 (SUS304 표준 / SUS316 선택 가능)

• 표시부 기능 (KF510):

  • 순간 유량(Flow Rate) 및 총 적산 유량(Totalizer) 동시 표시

  • LCD 백라이트 디스플레이 (리셋 가능 및 누적 적산 지원)

• 신호 및 통신 출력: 4~20mA 아날로그, 펄스(Pulse), RS485 (Modbus RTU) 선택 가능

• 전원 사양: DC 24V 외부 전원 공급 또는 리튬 배터리 내장형 지원

■핵심 특징

• 대배관/고압 배관 플랜지(F) 체결: 플랜지 체결 방식을 적용하여 진동이나 수격 작용(Water Hammering)이 존재하는 고압 액체 라인에서도 배관 이탈이나 나사부 누설 위험 없이 안정적인 배관 기밀성을 보장합니다.

• 원격 분리형(Remote Type) 조작성: 펌프실, 배관 피트, 유압 유닛 내부 등 작업자 접근이 힘든 위치에 센서(KF500B-F)를 두고, 디스플레이(KF510)는 작업자 눈높이의 제어반 외벽에 설치해 실시간 관제가 용이합니다.

• 내식성 및 내구성: 풀 스테인리스 바디와 정밀 마그네틱 픽업 센서를 채택하여 산업용 약품 및 석유화학 유체 처리 시 높은 내구성을 발휘합니다.

• 적용 분야: 중/대형 유압 유닛 모니터링, 화학 플랜트 액체 이송 검속, 공장 용수/냉각수 모니터링, 연료 적산 충전 라인.
