KF500B-V+KF510●(thread Remote type)●KF500B-V(KF500BV)●(LCD)Turbine Transducer●Turbine Transducer Flowmeter●(LCD)터빈 유량계●KIO 디지털 터빈 플루우 메타●KIO 액체 유량계●KIO 액체 플루우 메타●(medai=oil,water)●(DIN10~DIN50)●(KIO)

KF500B-V+KF510 카탈로그(영어) KF500 메뉴얼(영어)

KF510 약식 메뉴얼(영어) 통신프로토콜

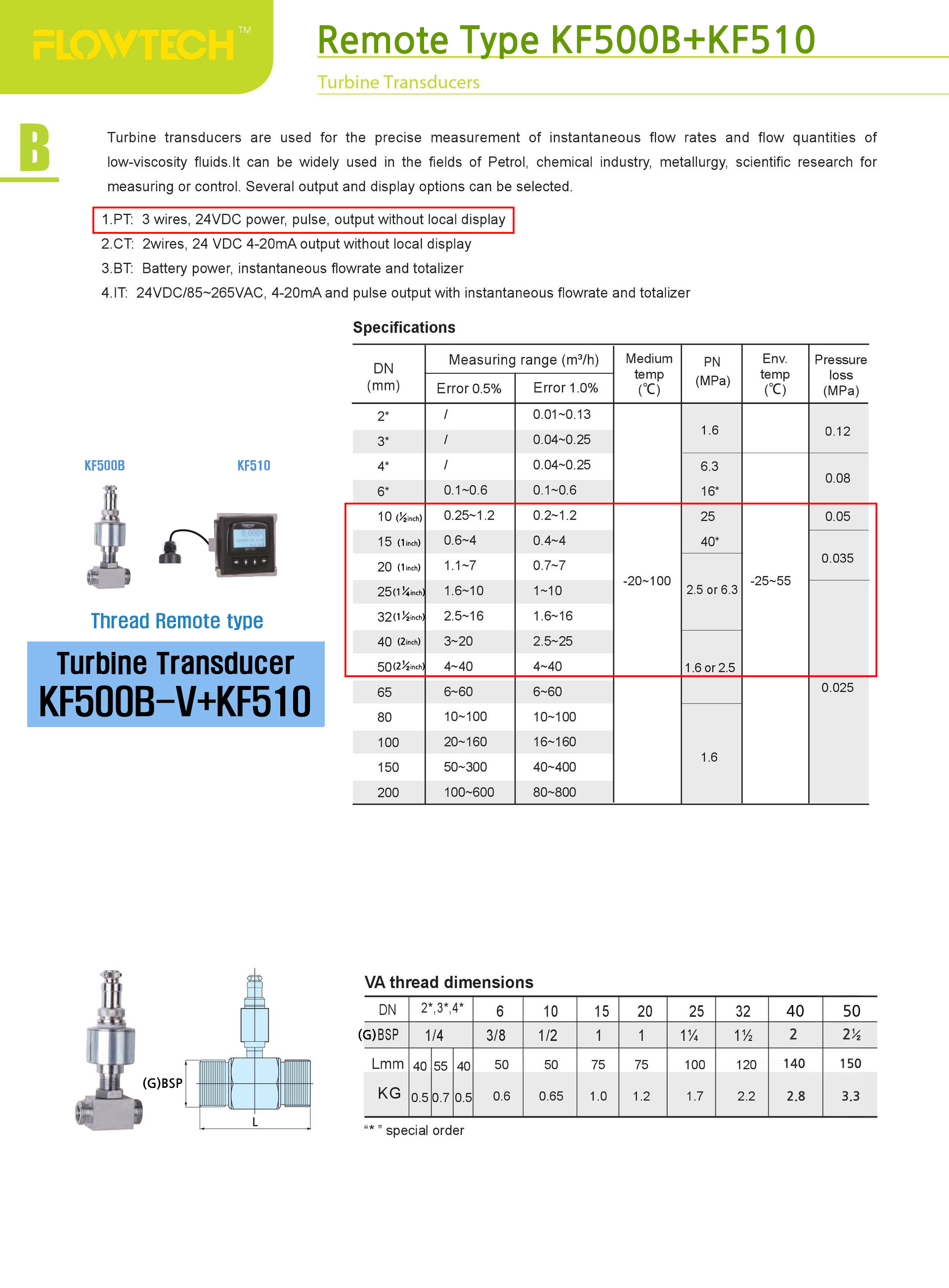

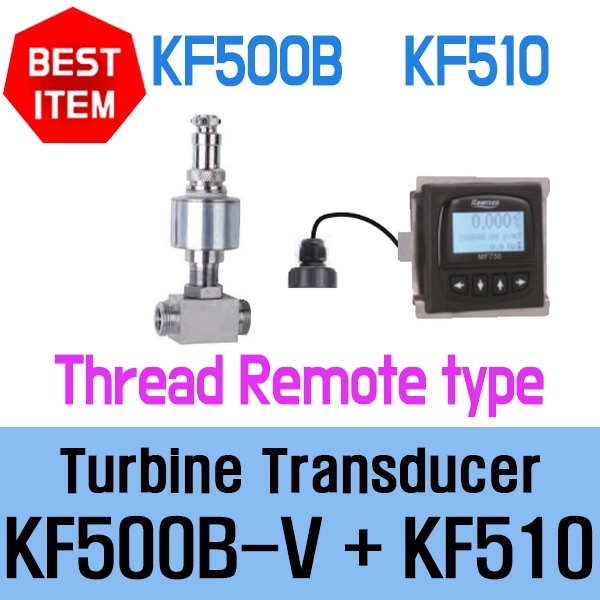

●(KF500B-V thread Remote type + KF510)

Liquid Digital  Turbine Transducer

●medai=(Oil,  50CPS + water )

●(power=24VDC) (pressure=2.5MPa) (Cable=5M)

●(Thread= Male PT) (material=SUS304) (flow unit=m3/h)

●Flow meter output=only PT

●Indicator output=(Pulse+4~20mA+RS485) (alarm=High+Low)

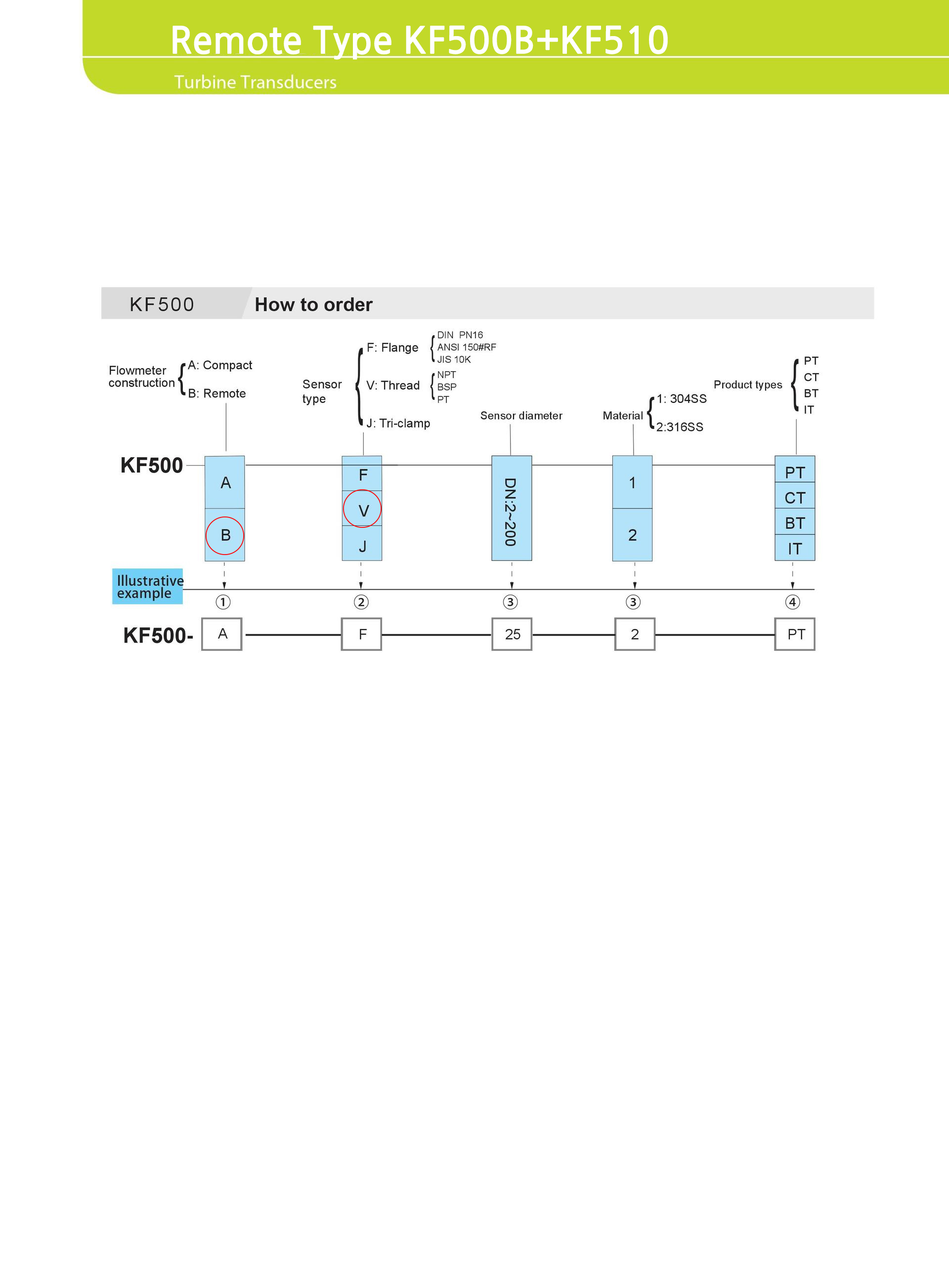

●KF500B-V (Thread=PT)-DN10-1 (SUS304)-PT (with KF510)

(fl0w=0.2~1.2m3/h) (error=1%) (thread=PT1/2 Male)

●KF500B-V (Thread=PT)-DN15-1 (SUS304)-PT (with KF510)

(fl0w=0.4~4m3/h) (error=1%) (thread=PT1 Male)

●KF500B-V (Thread=PT)-DN20-1 (SUS304)-PT (with KF510) (csq4179)

(fl0w=0.7~7m3/h) (error=1%) (thread=PT1 Male)

●kF500B-V (Thread=PT)-DN25-1 (SUS304)-PT (with KF510) (csq4176)

(fl0w=1~10m3/h) (error=1%) (thread=PT11/4Male)

●KF500B-V (Thread=PT)-DN32-1 (SUS304)-PT (with KF510) (csq4488)

(fl0w=1.6~16m3/h) (error=1%) (thread=PT11/2 Male)

●KF500B-V (Thread=PT)-DN40-1 (SUS304)-PT (with KF510) (csq4511)

(fl0w=2.5~25m3/h) (error=1%) (thread=PT2 Male)

●KF500B-V (Thread=PT)-DN50-1 (SUS304)-PT (with KF510) (csq4177)

(fl0w=4~40m3/h) (error=1%) (thread=PT21/2 Male)

●KIOTurbine Transducer ●KIO Turbine Transducer Flow meter●KIO 터빈 유량계 ●KIO 디지털 터빈 플루우 메타

●KIO 액체 유량계 ●KIO 액체 플루우 메타

■KIO KF500B-V + KF510은 나사산(Thread) 접속 방식의 초고정밀 터빈 유량 센서(KF500B-V)와 분리형 디지털 인디케이터/트랜스미터(KF510)를 결합한 분리형(Remote Type) 디지털 터빈 유량계 세트입니다.

유수가 흐르는 배관 진동 및 고온, 고습 환경에서 디스플레이부를 원격지에 따로 배치하여 실시간 순간 유량 및 적산 유량을 측정 및 제어할 수 있습니다.

■주요 시스템 구성

■주요 기술 사양

• 적용 유체: 물, 정수, 경유, 유압유, 화학 유액, 가솔린 등 고점도가 아닌 가벼운 액체 유체

• 배관 접속 방식 (V 타입): 나사산 방식 (PT/NPT Thread Type)

• 측정 정밀도 (Accuracy): ±0.5% ~ ±1.0% FS (고정밀 교정 대응)

• 본체 재질: 스테인리스 스틸 (SUS304 / SUS316 선택 가능)

• 표시부 기능 (KF510):

  • 5자리 실시간 순간 유량 (Flow Rate)

  • 8자리 적산 유량 (Resettable & Non-resettable Totalizer)

  • 백라이트 LCD 디스플레이

• 출력 및 신호: 4~20mA 아날로그 출력, 펄스(Pulse) 출력, RS485 통신 (Modbus RTU) 선택

• 전원 사양: DC 24V 외부 전원 또는 내장 리튬 배터리 구동 지원

■핵심 특징

• 분리형(Remote Type) 안전성: 센서부(KF500B-V)와 디스플레이부(KF510)가 케이블로 분리되어 유압/공압 배관, 진동이 심한 설비, 고온 구역, 시야 확보가 어려운 배관 내부에서 디스플레이부만 제어반이나 외부에 설치해 정비성과 가독성을 높입니다.

• V 타입 나사산 체결: 고압 유압 라인이나 일반 공업용 배관에 범용 탭/핏팅을 통해 누설 없이 안정적으로 결합됩니다.

• 넓은 유량 측정 범위 (Rangeability): 터빈 임펠러의 선형성이 뛰어나 적은 유량 변화부터 고속 유수까지 정밀하게 측정합니다.

• 적용 분야: 유압유 및 정밀 액체 제어 라인, 화학 유체 이송 측정, 자동화 충전 설비, 냉각수 및 공업용수 적산 산정.
