KF500A-J+KF500●(일체형 Tri-clamp Compact type)●KF500A-J(KF500AJ)●(LCD)Turbine Transducer●Turbine Transducer Flowmeter●디지털 터빈 유량계●터빈 플루우 메타●액체 유량계●액체 플루우 메타●(medai=water,oil)●(DIN10~DIN65)●(KIO)

KF500A-J+KF500 카탈로그(영어) KF500 메뉴얼(영어)

●(KF500A-J Tri-clamp Compact type + KF500) Liquid Turbine Transducer

●(KF500A-KA Tri-clamp Compact type + KF500) Liquid Turbine Transducer

●medai=(Oil,  50CPS + water )

●(power=24VDC) (pressure=2.5MPa) (Cable=5M)

●(thread=Tri-clamp dimensions) (material=SUS304) (flow unit=m3/h)

●Digital Flow Indicator output KF500=(4~20mA + RS485 + pulse)

●KF500A-J-DN10-1-PT (with KF510)

(fl0w=0.2~1.2m3/h) (error=1%) (DN10,3/8 inch)

●KF500A-J-DN15-1-PT (with KF510)

(fl0w=0.4~4m3/h) (error=1%) (DN15,1/2 inch)

●KF500A-J-DN20-1-PT (with KF510)

(fl0w=0.7~7m3/h) (error=1%) (DN20,3/4 inch)

●KF500A-J-DN25-1-PT (with KF510)

(fl0w=1~10m3/h) (error=1%) (DN25,1 inch)

●KF500A-J-DN32-1-PT (with KF510)

(fl0w=1.6~16m3/h) (error=1%) (DN32,11/4 inch)

●KF500A-J-DN40-1-PT (with KF510)

(fl0w=2.5~25m3/h) (error=1%) (DN40,11/2 inch)

●KF500A-J-DN50-1-PT (with KF510)

(fl0w=4~40m3/h) (error=1%) (DN50,2 inch)

●KF500A-J-DN65-1-PT (with KF510)

(fl0w=6~60m3/h) (error=1%) (DN60,21/2 inch)

●KIOTurbine Transducer ●KIO Turbine Transducer Flow meter●KIO 터빈 유량계 ●KIO 디지털 터빈 플루우 메타

●KIO 액체 유량계 ●KIO 액체 플루우 메타

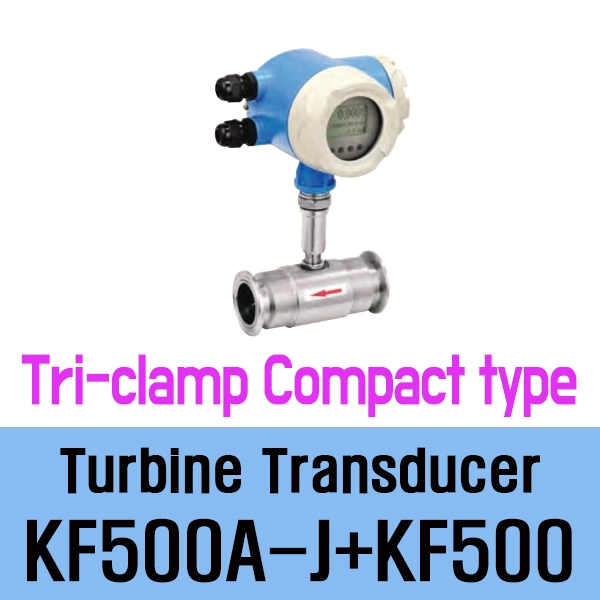

KIO KF500A-J + KF500은 위생형 클램프(Sanitary Tri-Clamp) 접속 방식의 터빈 유량 센서(KF500A-J) 상부에 디지털 인디케이터(KF500)를 직접 일체형으로 결합한 위생형 일체형(Compact Type) 디지털 터빈 유량계입니다.

분리형(KF500B-J + KF510)과 달리 별도의 연장 배선 케이블 없이 배관 설치 현장에서 즉시 유량을 디스플레이로 확인하고 정량 제어를 진행할 수 있는 컴팩트 위생형 모델입니다.

■주요 시스템 구성 및 구조적 특성

■주요 기술 사양

• 적용 유체: 초순수(DI Water), 음료, 약액, 식용유, 화장품 원료, 고순도 세척수 등 위생 관리가 요구되는 액체

• 배관 접속 방식 (J 타입): 위생형 트라이 클램프 방식 (Sanitary Tri-Clamp, 3A / ISO / DIN 표준 규격)

• 측정 정밀도 (Accuracy): ±0.5% ~ ±1.0% FS

• 본체 재질: 스테인리스 스틸 (SUS316L 기본 적용으로 뛰어난 내식성 및 고순도 유체 보호)

• 디스플레이 기능 (KF500):

  • 실시간 순간 유량(Flow Rate) 및 총 적산 유량(Totalizer) 동시 표시

  • 백라이트 LCD 디스플레이 (리셋 가능 및 누적 적산 기능)

• 신호 및 통신 출력: 4~20mA 아날로그, 펄스(Pulse), RS485 (Modbus RTU) 지원

• 전원 사양: DC 24V 외부 전원 공급 또는 내장 리튬 배터리 구동 지원

■핵심 특징

• CIP/SIP 대응 위생 구조: 배관 내부 유체 잔류물이 끼지 않도록 정밀 마감 처리되어 CIP(Clean-In-Place) 및 SIP(Steam-In-Place) 고온 살균 세척 공정에 완벽하게 대응합니다.

• 원터치 클램프 체결의 일체형 설치: 볼트나 나사산 없이 트라이 클램프와 가스켓으로 원터치 체결할 수 있어 배관 착탈 및 세척 정비가 매우 편리합니다.

• SUS316L 정밀 폴리싱: 유체 접촉면 전체를 고순도 스테인리스 스틸(SUS316L)로 가공하여 화학 약품 내성을 높이고 미생물 번식 및 금속 오염을 원천 차단합니다.

• 적용 분야: 제약 및 바이오 공정 유액 이송, 식음료 정밀 충전 라인, 화장품 원료 정량 배합, 반도체 초순수(DI Water) 배관 모니터링.
