KF500A-F+KF500●(일체형 Flange Compact type)●KF500A-F(KF500AFA)●(LCD)Turbine Transducer●Turbine Transducer Flowmeter●디지털 터빈 유량계●터빈 플루우 메타●액체 유량계●액체 플루우 메타●(medai=water,oil)●(DIN10~DIN200)●(KIO)

KF500A-F+KF500 카탈로그(영어) KF500 메뉴얼(영어)

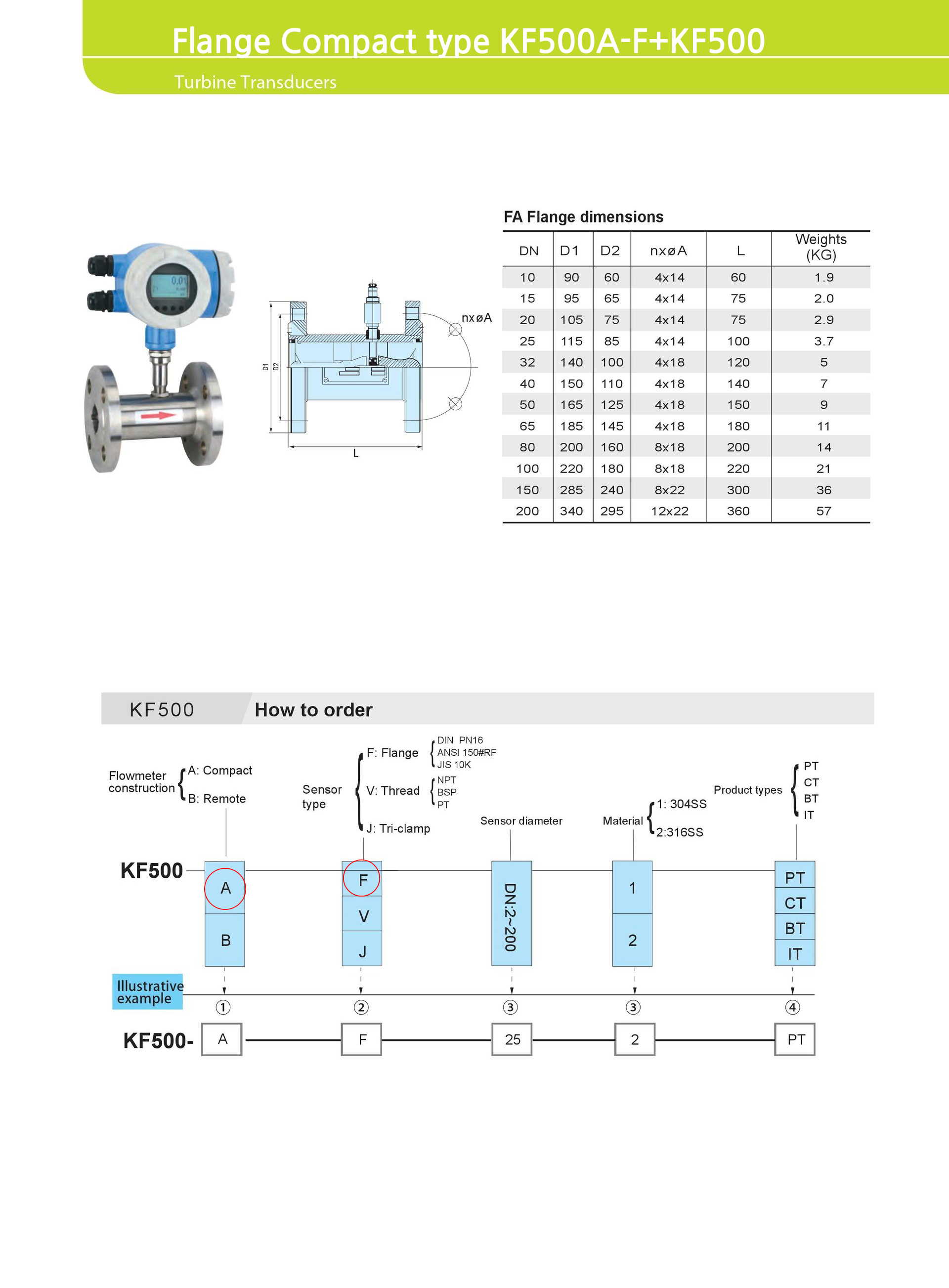

JIS 10K Flange 스펙 ANSI 150 Flange 스펙

DIN PN16 Flange 스펙

●(KF500A-F Flange Compact type + KF500) Liquid Turbine Transducer

●medai=(Oil,  50CPS + water )

●(power=24VDC) (pressure=2.5MPa , 1.6MPA)

●(Flange JIS10K) (material=SUS304) (flow unit=m3/h)

●Digital Flow Indicator output KF500=(4~20mA + RS485 + pulse)

●KF500A-F(JIS10K)-DN10-1-PT (with KF500)

(fl0w=0.2~1.2m3/h) (error=1%) (Flange JIS10K)

●KF500A-F(JIS10K)-DN15-1-PT (with KF500)

(fl0w=0.4~4m3/h) (error=1%) (Flange JIS10K )

●KF500A-F(JIS10K)-DN20-1-PT (with KF500)

(fl0w=0.7~7m3/h) (error=1%) (Flange JIS10K )

●KF500A-F(JIS10K)-DN25-1-PT (with KF500)

(fl0w=1~10m3/h) (error=1%) (Flange JIS10K )

●KF500A-F(JIS10K)-DN32-1-PT (with KF500)

(fl0w=1.6~16m3/h) (error=1%) (Flange JIS10K )

●KF500A-F(JIS10K)-DN40-1-PT (with KF500)

(fl0w=2.5~25m3/h) (error=1%) (Flange JIS10K )

●KF500A-F(JIS10K)-DN50-1-PT (with KF500)

(fl0w=4~40m3/h) (error=1%) (Flange JIS10K )

●KF500A-F(JIS10K)-DN65-1-PT (with KF500)

(fl0w=6~60m3/h) (error=1%) (Flange JIS10K )

●KF500A-F(JIS10K)-DN80-1-PT (with KF500)

(fl0w=10~100m3/h) (error=1%) (Flange JIS10K )

●KF500A-F(JIS10K)-DN100-1-PT (with KF500)

(fl0w=16~160m3/h) (error=1%) (Flange JIS10K )

●KF500A-F(JIS10K)-DN150-1-PT (with KF500)

(fl0w=40~400m3/h) (error=1%) (Flange JIS10K )

●KF500A-F(JIS10K)-DN200-1-PT (with KF500)

(fl0w=80~800m3/h) (error=1%) (Flange JIS10K )

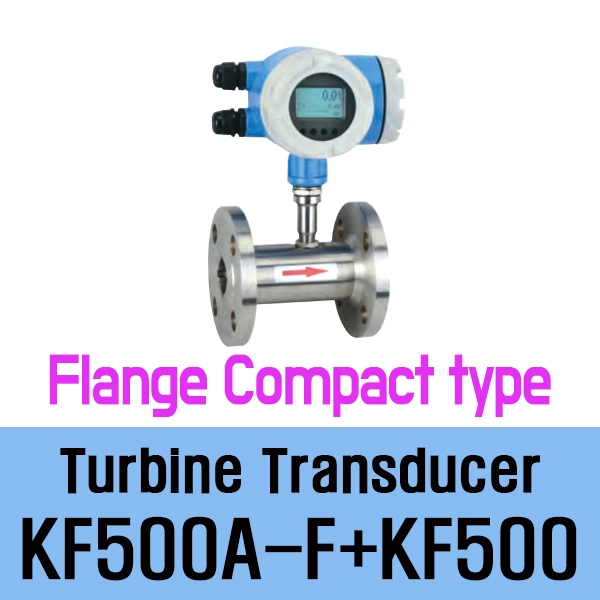

■KIO KF500A-F + KF500은 플랜지(Flange) 체결 방식의 터빈 유량 센서(KF500A-F) 상부에 디지털 표시계(KF500)를 직접 결합한 일체형(Compact Type) 플랜지 터빈 유량계입니다.

나사산 일체형(KF500A-V)과 달리 플랜지 볼트 체결을 적용하여 중·대형 배관 및 고압 배관 라인에 흔들림 없이 견고하고 안전하게 직접 연결할 수 있습니다.

■주요 시스템 구성 및 구조적 특성

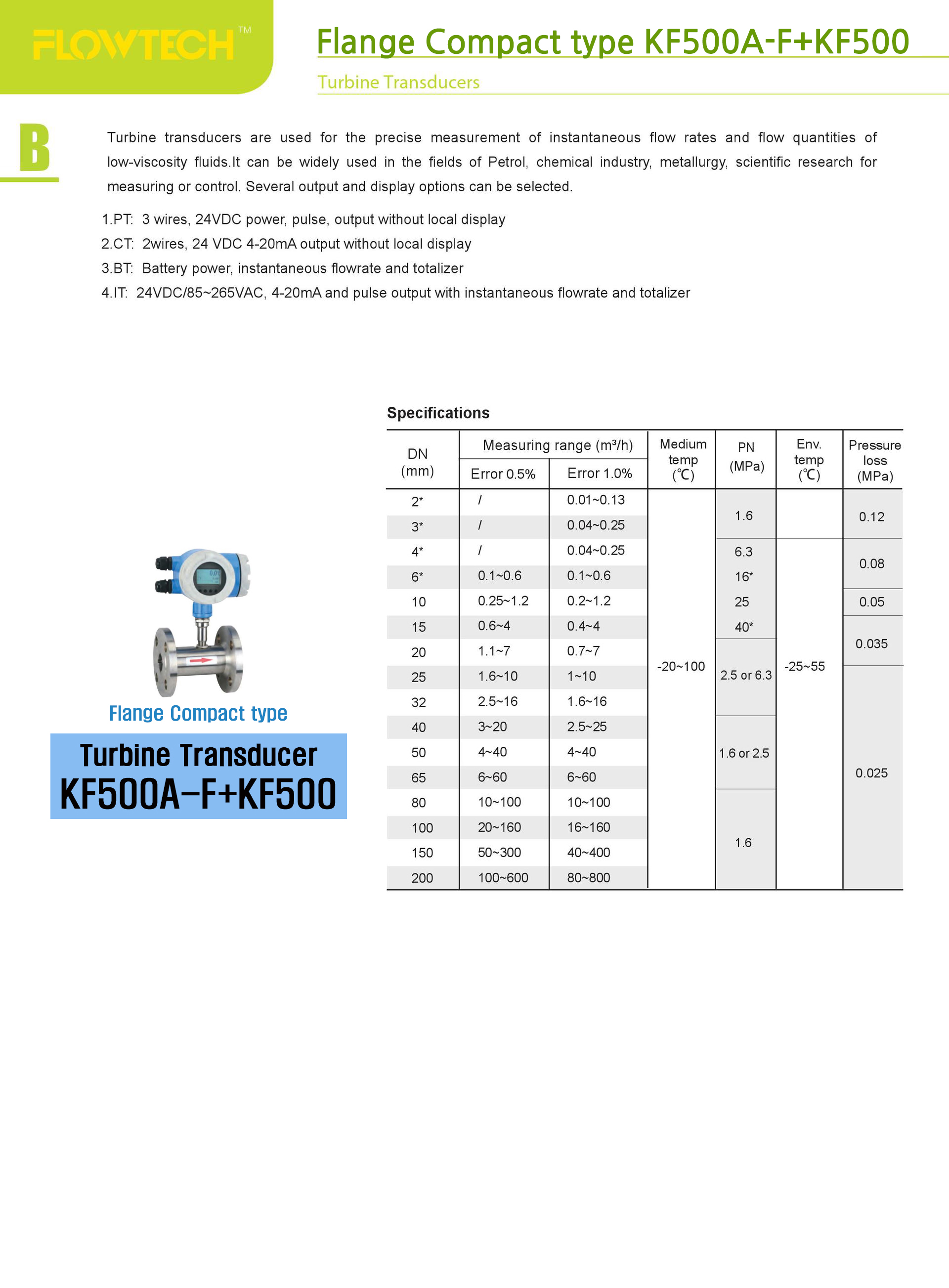

■주요 기술 사양

• 적용 유체: 물, 용수, 유압유, 경유/연료유, 화학 유액, 공업용수 등 저점도~중점도 액체

• 배관 접속 방식 (F 타입): 플랜지 규격 (JIS 10K/20K, ANSI 150lb/300lb, DIN 등 표준 대응)

• 측정 정밀도: ±0.5% ~ ±1.0% FS

• 본체 재질: 스테인리스 스틸 (SUS304 표준 / SUS316 선택 가능)

• 디스플레이 기능 (KF500):

  • 실시간 순간 유량(Flow Rate) 및 총 적산 유량(Totalizer) 동시 표시

  • 백라이트 LCD 디스플레이 (리셋 지원 및 누적 적산 기록)

• 신호 및 통신 출력: 4~20mA 아날로그, 펄스(Pulse), RS485 (Modbus RTU) 선택 지원

• 전원 사양: DC 24V 외부 전원 공급 또는 내장 리튬 배터리 구동 지원

■핵심 특징

• 일체형 플랜지 구조: 센서와 디스플레이가 통합된 단일 구조로, 배관 플랜지 면에 볼트 체결 후 전원/신호선만 연결하면 즉시 시동 및 현측 관제가 가능합니다.

• 우수한 배관 기밀성 및 하중 내성: 플랜지 고정 방식을 채택하여 진동이나 수격 작용(Water Hammering)이 발생하는 고압·대유량 배관에서도 누설 및 이탈 위험이 없습니다.

• 고정밀 픽업 센싱: 내식성 강한 스테인리스 바디 내부의 정밀 임펠러와 마그네틱 센서를 이용해 유량 변화를 정밀하게 도출합니다.

• 적용 분야: 중/대형 유압 라인 유체 모니터링, 플랜트 공업용수 및 냉각수 적산, 석유화학 유액 이송, 정밀 정량 충전 장비.
