HI(Stent type,with switch)●HI20(1,378bar)●HI30(2,068bar)●HI60(4,136bar)●(2way,Air operaled Needle valve)●3way Air operaled Needle valve●에어 구동 고압 니들 밸브●에어 콘트롤 니들밸브●(4,136bar)●(SITEKE,SITEC)

SITEKE 전체 카탈로그1(중문)

SITEKE 전체카탈로그2(중문)

 HI 카탈로그

●(2way,straight) Air operaled Needle valve (s/w)

(2,000psi /1,378Bar) (media=air, gas. water, oil)

(temp=-25c~65c) (body=SUS316) (Stent type)

●HI20121-(straight)-(NPT1/4 F)-NC-T-(orifice=4mm)-with switch

●HI20131-(straight)-(NPT3/8 F)-NC-T-(orifice=3.2mm)-with switch

●HI20141-(straight)-(NPT3/8 F)-NC-T-(orifice=7mm)-with switch

●(2way,straight) Air operaled Needle valve

(3,000psi /2,068Bar) (media=air, gas. water, oil)

(temp=-25~65c) (body=SUS316) (Basic model)

●HI30121-(straight)-(NPT1/4 F)-NC-T-(orifice=2.7mm)-with switch

●HI30131-(straight)-(NPT3/8 F)-NC-T-(orifice=3.2mm)-with switch

●HI30141-(straight)-(NPT3/8 F)-NC-T-(orifice=6mm)-with switch

●(2way,straight) Air operaled Needle valve

 (6,000psi /4,136Bar) (media=air, gas. water, oil)

(temp=-25~65c) (body=SUS316) (Basic model)

●HI60121-(straight)-(NPT1/4 F)-NC-T-(orifice=2mm)-with switch

●HI60131-(straight)-(NPT3/8 F)-NC-T-(orifice=2mm)-with switch

●HI60141-(straight)-(NPT3/8 F)-NC-T-(orifice=3.5mm)-with switch

●(2way,angle) Air operaled Needle valve

 (2,000psi /1,378Bar) (media=air, gas. water, oil)

(temp=-25~65c) (body=SUS316) (Basic model)

●HI20122-(angle)-(NPT1/4 F)-NC-T-(orifice=4mm)-with switch

●HI20132-(angle)-(NPT3/8 F)-NC-T-(orifice=3.2mm)-with switch

●HI20142-(angle)-(NPT3/8 F)-NC-T-(orifice=7mm)-with switch

●(2way,angle) Air operaled Needle valve

(3,000psi /2,068Bar) (media=air, gas. water, oil)

(temp=-25~65c) (body=SUS316) (Basic model)

●HI30122-(angle)-(NPT1/4 F)-NC-T-(orifice=2.7mm)-with switch

●HI30132-(angle)-(NPT3/8 F)-NC-T-(orifice=3.2mm)-with switch

●HI30142-(angle)-(NPT3/8 F)-NC-T-(orifice=6mm)-with switch

●(2way angle) Air operaled Needle valve

(6,000psi /4,136Bar) (media=air, gas. water, oil)

(temp=-25~65c) (body=SUS316) (Basic model)

●HI60122-(angle)-(NPT1/4 F)-NC-T-(orifice=2mm)-with switch

●HI60132-(angle)-(NPT3/8 F)-NC-T-(orifice=2mm)-with switch

●HI60142-(angle)-(NPT3/8 F)-NC-T-(orifice=3.5mm)-with switch

●(3way,too on pressure) Air operaled Needle valve

 (2,000psi) (media=air, gas. water, oil)

(temp=-25~65c) (body=SUS316) (Basic model)

●HI20124-(too on pressure)-(NPT1/4 F)-NC-T-(orifice=2.7mm)

●HI20134-(too on pressure)-(NPT3/8 F)-NC-T-(orifice=3.2mm)

●HI20144-(too on pressure)-(NPT3/8 F)-NC-T-(orifice=6mm)

●(3way,too on pressure) Air operaled Needle valve

(3,000psi) (media=air, gas. water, oil)

(temp=-25~65c) (body=SUS316) (Basic model)

●HI30124-(too on pressure)-(NPT1/4 F)-NC-T-(orifice=4mm)

●HI30134-(too on pressure)-(NPT3/8 F)-NC-T-(orifice=3.2mm)

●HI30144-(too on pressure)-(NPT3/8 F)-NC-T-(orifice=7mm)

●(3way,too on pressure) Air operaled Needle valve

(6,000psi) (media=air, gas. water, oil)

(temp=-25~65c) (body=SUS316) (Basic model)

●HI60124-(too on pressure)-(NPT1/4 F)-NC-T-(orifice=2mm)

●HI60134-(too on pressure)-(NPT3/8 F)-NC-T-(orifice=2mm)

●HI60144-(too on pressure)-(NPT3/8 F)-NC-T-(orifice=3.5mm)

●(3way,one on pressure) Air operaled Needle valve

(2,000psi) (media=air, gas. water, oil)

(temp=-25~65c) (body=SUS316) (Basic model)

●HI20124-(one on pressure)-(NPT1/4 F)-NC-T-(orifice=2.7mm)

●HI20134-(one on pressure)-(NPT3/8 F)-NC-T-(orifice=3.2mm)

●HI20144-(one on pressure)-(NPT3/8 F)-NC-T-(orifice=6mm)

●(3way,one on pressure) Air operaled Needle valve

 (2,000psi) (media=air, gas. water, oil)

(temp=-25~65c) (body=SUS316) (Basic model)

●HI30124-(one on pressure)-(NPT1/4 F)-NC-T-(orifice=4mm)

●HI30134-(one on pressure)-(NPT3/8 F)-NC-T-(orifice=3.2mm)

●HI30144-(one on pressure)-(NPT3/8 F)-NC-T-(orifice=7mm)

●(3way,one on pressure) Air operaled Needle valve

(6,000psi) (media=air, gas. water, oil)

(temp=-25~65c) (body=SUS316) (Basic model)

●HI60124-(one on pressure)-(NPT1/4 F)-NC-T-(orifice=2mm)

●HI60134-(one on pressure)-(NPT3/8 F)-NC-T-(orifice=2mm)

●HI60144-(one on pressure)-(NPT3/8 F)-NC-T-(orifice=3.5mm)

●HI20125●HI20135●HI20145 ●HI30125●HI30135●HI30145

●HI60125●HI60135●HI60145

●HI20126●HI20136●HI20146 ●HI30126●HI30136●HI30146

●HI60126●HI60136●HI60146

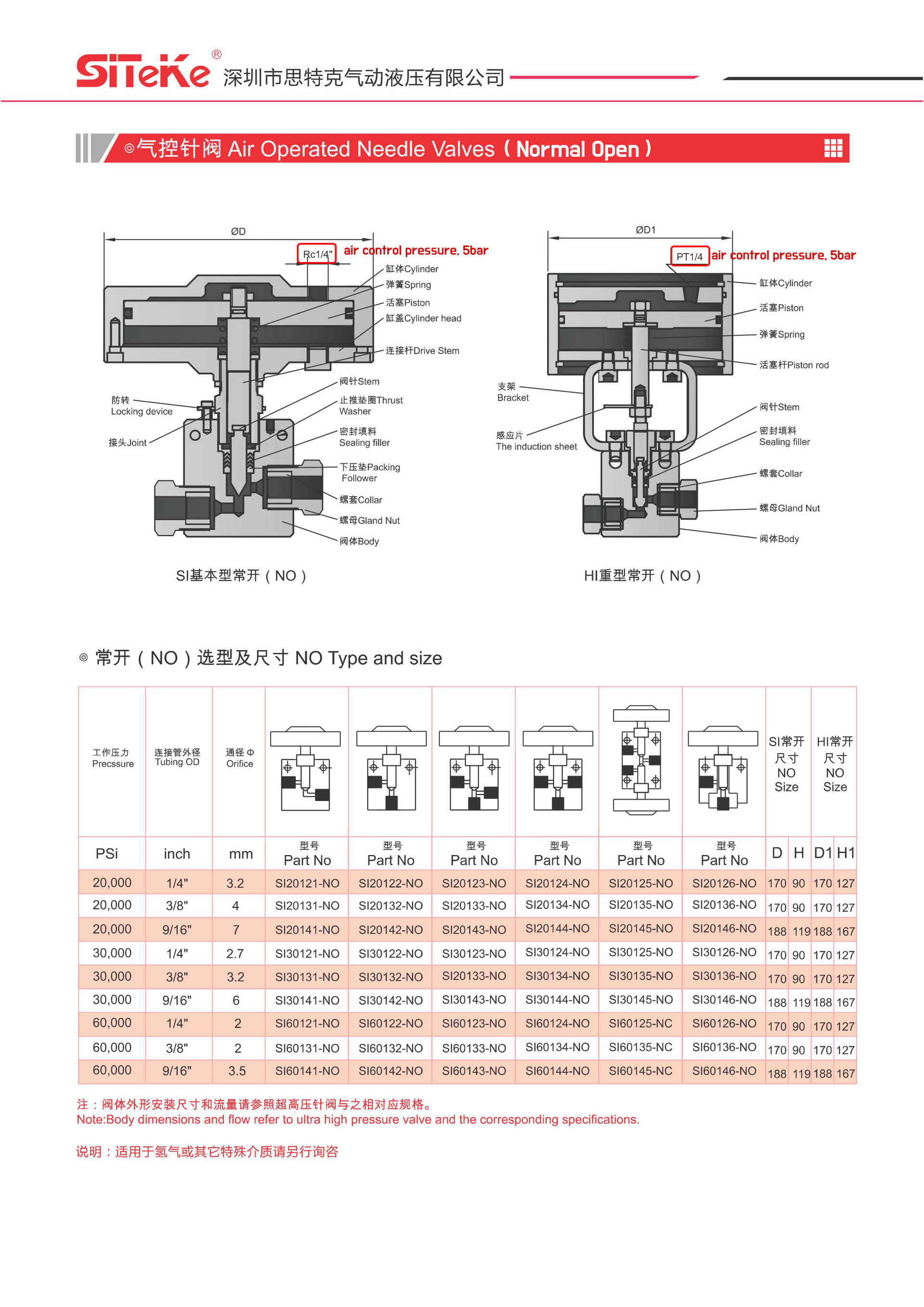

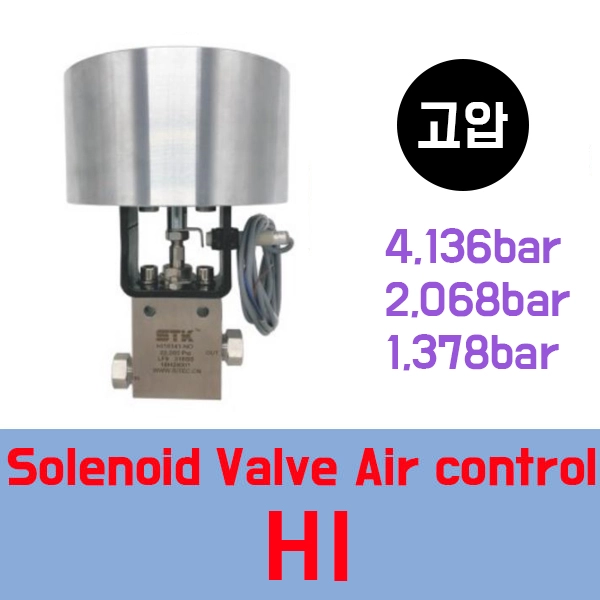

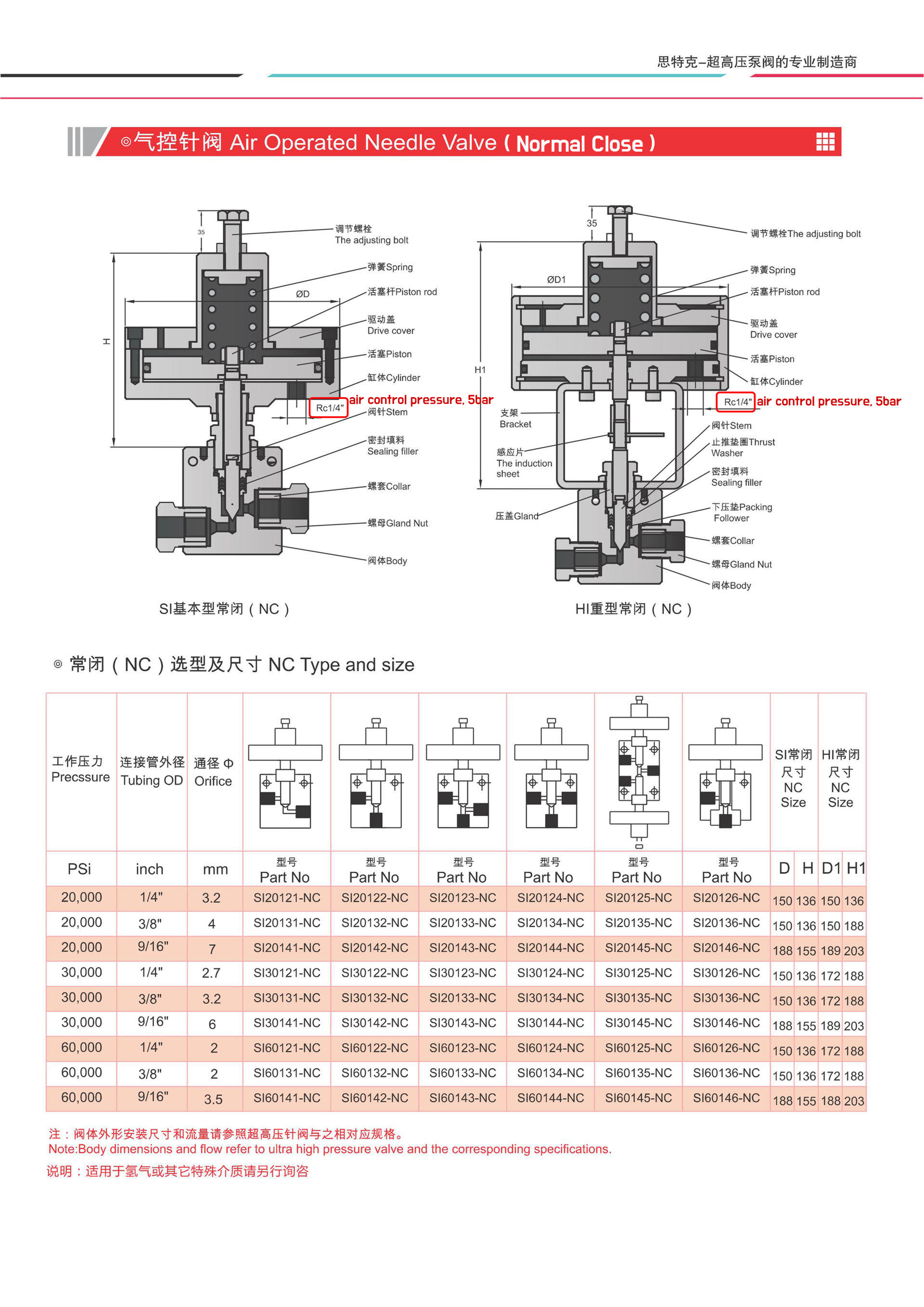

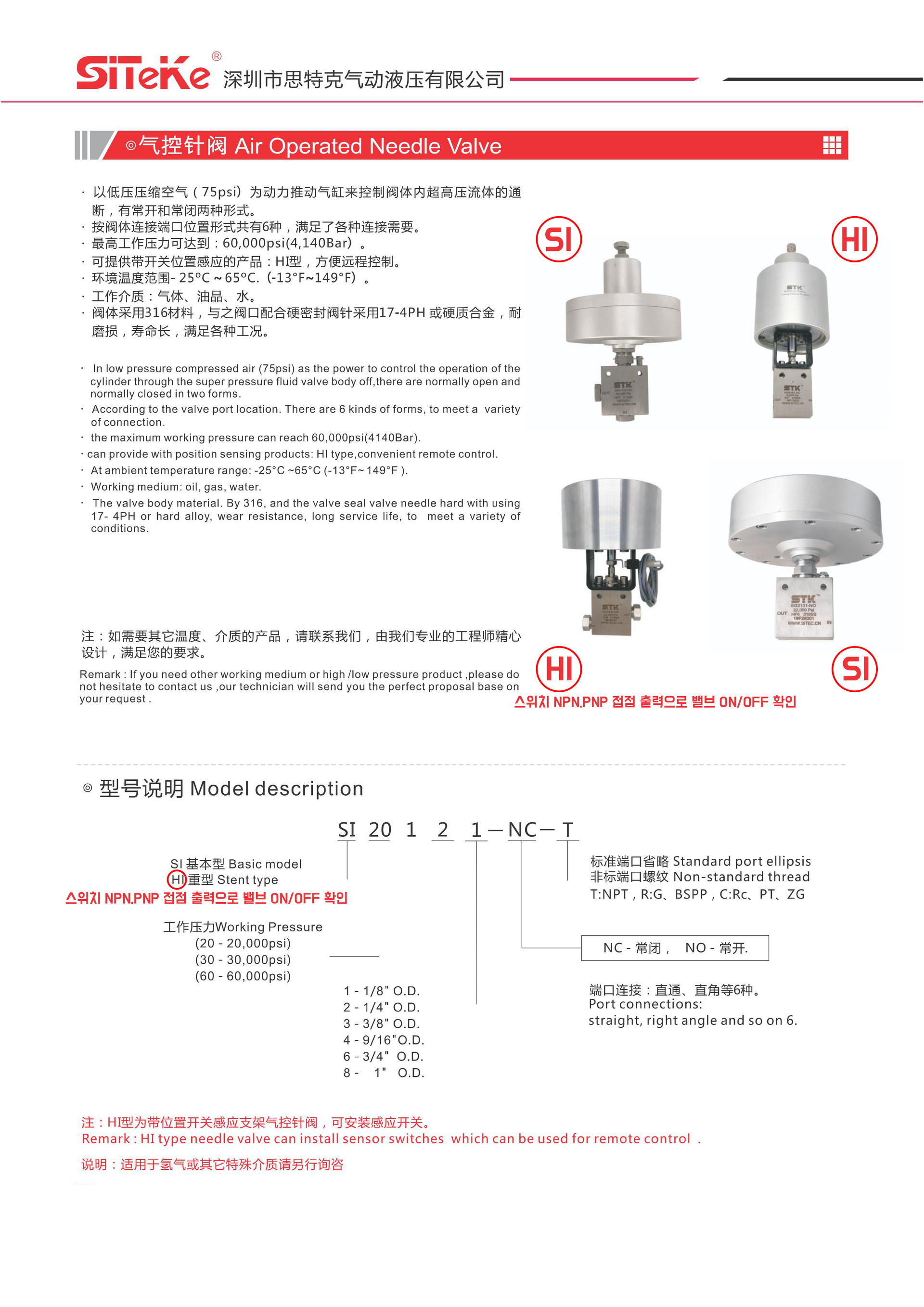

■SITEK(SITEC) HI 시리즈 Air Operated Needle Valve는 초고압 배관 시스템에서 외부 에어 신호(Air Signal)를 통해 밸브 스템을 피스톤 방식으로 직접 구동하는 자동 개폐형 에어 구동 초고압 니들 밸브 (Air Operated High Pressure Needle Valve)입니다.

수동 작업 없이 공압 파일럿 제어로 최대 4,136 bar (60,000 psi)의 극초고압 유체(물, 유압유, 특수 가스 등)를 신속하고 안전하게 개폐할 수 있으며, 리미트 스위치(Limit Switch) 내장 옵션 및 Stem/Stent 타입 구조를 채택하여 자동화 설비 및 방폭 영역 제어에 특화되어 있습니다.

■ HI 시리즈 라인업 및 사양 (Technical Specifications)

사용 압력 등급과 유로 구율(2Way / 3Way) 및 스위치 옵션에 따라 정밀 라인업이 제공됩니다.

• 옵션 사양:

  • 2Way / 3Way 구조: 단일 차단(2Way) 및 유로 절환/벤팅(3Way) 타입 선택 가능

  • Stent type with Switch: 밸브 상부에 스템 위치 감지용 리미트 스위치(Limit Switch)가 일체형으로 장착되어 PLC 및 중앙 제어반으로 밸브의 개폐(ON/OFF) 상태 신호를 실시간 전달

■에어 구동 니들 밸브의 핵심 구조 및 특징

1. 외부 공압 피스톤 구동 (Air Operated Actuator):

   • 유체 라인의 높은 압력(1,378~4,136 bar)에 영향받지 않고, 3~7 bar의 외부 파일럿 공압으로 액추에이터 내부 피스톤을 구동하여 완벽한 시트 밀폐 및 고속 개폐 동작을 구현합니다.

2. Normally Closed (NC) / Normally Open (NO) 선택 가능:

   • 비상시 안전 상태에 따라 공압 인가 시 열리는 NC 타입 또는 공압 인가 시 닫히는 NO 타입을 적용할 수 있습니다.

3. 위치 감지 스위치 통합 (With Switch Option):

   • 스텐트(Stent) 구조에 리미트 스위치를 탑재하여 고압 공정 자동화 시스템과의 신호 연동이 용이하며, 위치 오작동을 사전에 방지합니다.

4. SUS316 고강도 단조 바디 및 비회전 스템:

   • 고강도 SUS316 바디와 시트 손상을 예방하는 비회전식 스템(Non-Rotating Stem) 구조를 적용하여 극초고압 하에서도 길고 안정적인 기밀 수명을 보장합니다.

■주요 활용 분야

• 초고압 자동화 내압/파괴 시험기 (Proof & Burst Test Rig): 컴퓨터/PLC 제어로 초고압 수압 및 가스 가압 라인 자동 개폐 및 드레인

• 방폭구역(Explosion-proof Zone) 자동 제어: 전기가 차단된 위험 가스 및 화학 플랜트 내 공압 파일럿 제어

• SITEK 부스터 유니트 연동: 에어 드라이브 부스터 토출측 메인 가압 및 바이패스 자동화 라인

• 초고압 가스 충전 및 워터젯 시스템: 초고압 질소(N2), 수소(H2), 헬륨(He) 충전소 및 워터젯 유로 제어
