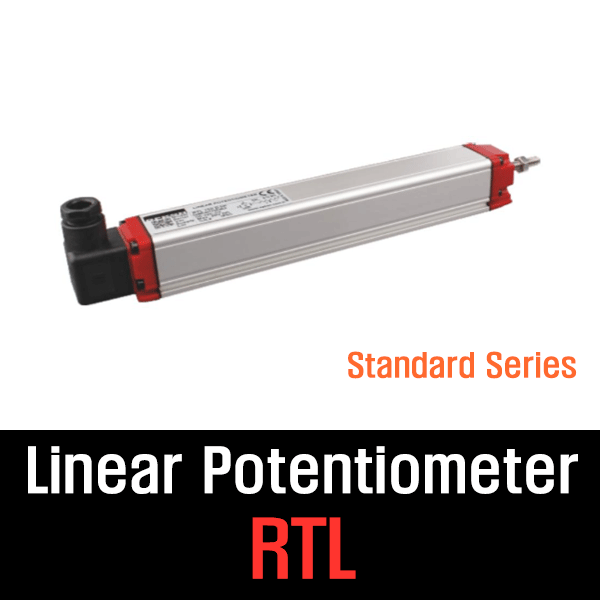

●RTL(LPT)●OPKON Linear potentiometer Standard Type●오콘 리니어 포텐쇼메타●OPKON Position Sensor●오콘 포텐숀 메타●(LPT)●(stroke=30mm~1250mm)●(IP65)●(OPKON)

RTL 카탈로그

RTL dwg 도면 CE인증서

●stroke=(30mm~1250mm) (IP65) ●linearity=(0.05%)

●repeatability=(0.01mm)  ●resolution=(infinite)

●output standard=(5kohm / 30mm~600mm)

●output standard=(10kohm / 650mm~1250mm)

●Pormissible applied volyang=(DC28V)

●Displacement speed=(5m/s)

●Long mechanical life=(100 million cycles)

●(output=5 Kohm, Standard Type ) Linear potentiometer

●RTL-30-D5K  (LPT-30-D5K-C1) (DME0106)

●RTL-50-D5K  (LPT-50-D5K-C1) (DME0107)

●RTL-100-D5K  (LPT-100-D5K-C1) (DME0108)

●RTL-125-D5K (LPT-125-D5K-C1) (DME6433)

●RTL-150-D5K (LPT-150-D5K-C1) (DME0110)

●RTL-175-D5K (LPT-175-D5K-C1) (DME6432)

●RTL-200-D5K (LPT-200-D5K-C1) (DME0111)

●RTL-225-D5K (LPT-225-D5K-C1) (DME6434)

●RTL-250-D5K (LPT-250-D5K-C1) (DME0112)

●RTL-300-D5K (LPT-300-D5K-C1) (DME0114)

●RTL-350-D5K (LPT-350-D5K-C1) (DME0115)

●RTL-400-D5K (LPT-400-D5K-C1) (DME0116)

●RTL-450-D5K (LPT-450-D5K-C1) (DME0117)

●RTL-500-D5K (LPT-500-D5K-C1) (DME0118)

●RTL-550-D5K (LPT-550-D5K-C1) (CSQ3915)

●RTL-600-D5K (LPT-600-D5K-C1) (CSQ1601)

●(output=10 Kohm, Standard Type) ohmLinear potentiometer

●RTL-700-D10K (LPT-700-D10K-C1) (DME0121)

●RTL-800-D10K (LPT-800-D10K-C1) (DME0122)

●RTL-900-D10K (LPT-900-D10K-C1) (CSQ3917)

●RTL-1000-D10K (LPT-1000-D10K-C1) (DME0123)

●RTL-1250-D10K (LPT-1250-D10K-C1) (DME5976)

●●(output=10 Kohm, Special Type ) Linear potentiometer

●RTL-100-D10K (LPT-100-D10K-C1) (DME0109)

●RTL-150-D10K (LPT-150-D10K-C1) (DME5808)

●RTL-300-D10K (LPT-300-D10K-C1) (DME0113)

●RTL-600-D10K (LPT-600-D10K-C1) (DME0120)

■(output=5 Kohm, Special Type ) Linear potentiometer

●RTL-700-D5K (LPT-700-D5K-C1) (CSQ1602)

●OP-SC2 (connector type)-V-V4 (0~10V) (csq5436)

(in put=2~20KΩ) (out put=0~10v)

●OP-SC2 (connector type)-A-V4 (4~20mA) (csq5437)

(in put=2~20KΩ) (out put=4~20mA)

●MN-603-A(Power= DC12V~DC24V) (MAD1277)

(input=0~5KΩ with 0~10KΩ)(Output=4~20mA)

●MN-603-V1(Power= DC12V~DC24V) (MAD1278)

(input=0~5KΩ with 0~10KΩ)(Output=0~5V)

●MN-603-V2(Power= DC12V~DC24V) (MAD1279)

(input=0~5KΩ with 0~10KΩ)(Output=0~10V)

■OPKON RTL 시리즈는

터키 센서 전문 기업 OPKON(오콘)의 표준형 직선 변위 센서인 LPT / RTL 시리즈 (Linear Potentiometer Standard Type) 사양 정리입니다.

플라스틱 사출 성형기, 대형 유압 실린더, 금속 가공 기계, 대형 프레스 및 일반 산업용 자동화 설비의 직선 위치 측정에 널리 사용되는 가장 대표적인 로드(Rod) 타입 직선 포텐쇼미터입니다.

■주요 사양 (Technical Specifications)

●측정 스트로크 (Stroke Range): 30 mm ~ 1250 mm

●RTL (LPT) (CS2-PM 인디게이터 결선도) (0-5Kohm) (0-10Kohm) (5wire)

●RTL ( LPT) (CS1-PM 인디게이터 결선도) (0-5Kohm) (0-10Kohm) (5wire)

●NOVOtechnik  (LWH-600)  ●GEFRAN (LT series)

●Vishay (REC 34L, REC 38 L, REC 50L, REC 16 LH, REC 10 LA, REC 16 LA, REC 10LH)

 ●VOLFA(LWF LWM KDW)
