■ERTL● OPKON Linear potentiometer Electronic Circuit Type●Magneto Strictive Absolute Position Sensor● OPKON Linear potentiometer● OPKON 리니어 포텐쇼메타●(ELPT)●(stroke=30mm~1000mm)●(IP65)●(OPKON)

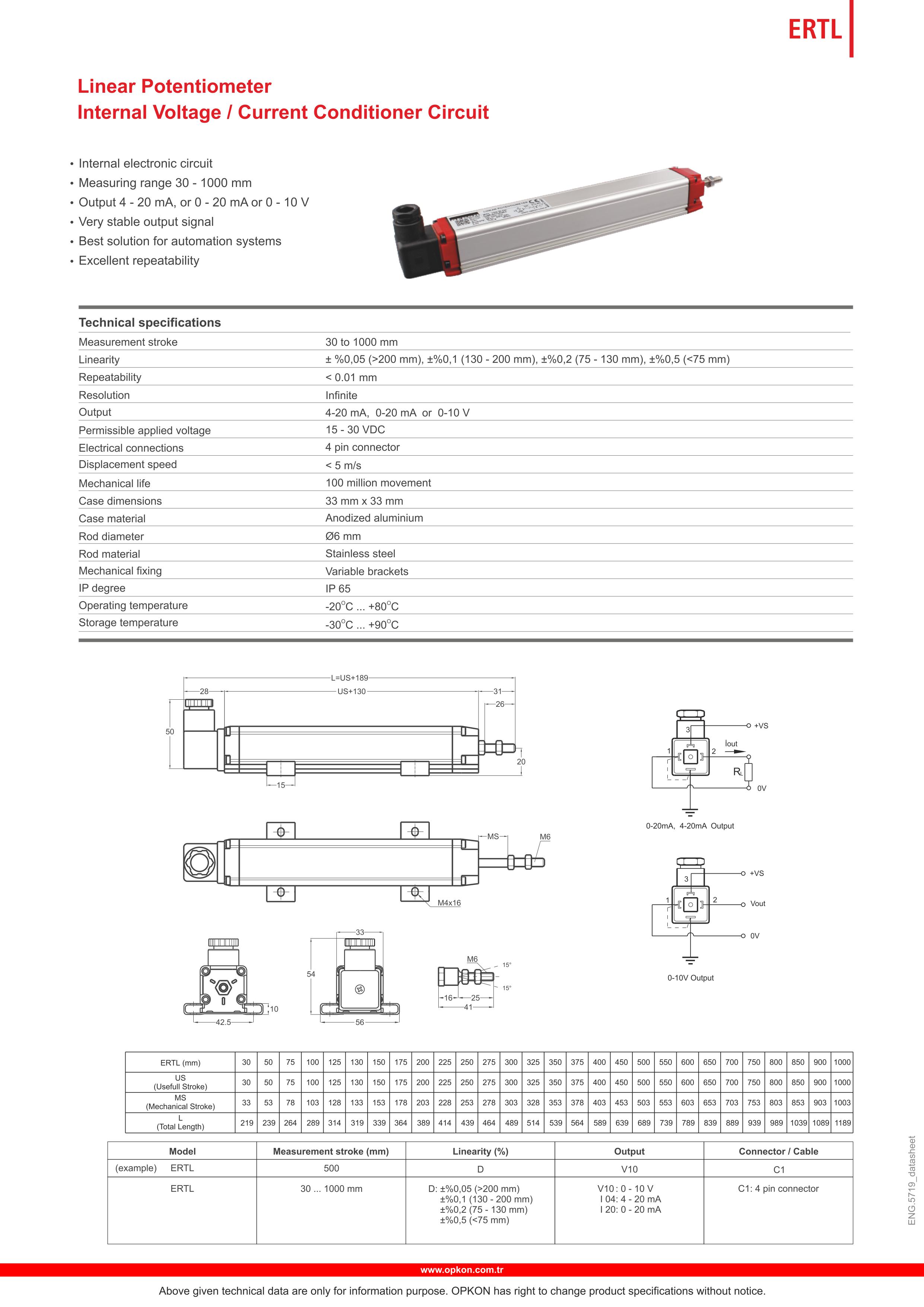

ERTL 카탈로그 CE인증서

CS1,2-PR 0~10V 결선도 CS1,2-PR 4~20mA 결선도

ERTL dwg 도면 ERTL 3D 모델링 도면

●stroke=(30mm~1000mm) (IP65) ●repeatability=(0.01mm)

●resolution=(infinite) ●output=(4~30mA,0~20mA,0~10V)

●power supply=(15~30VDC) ●Displacement speed=(5m/s)

●Long mechanical life=(100 million cycles)

●(output=4-20mA) Electronic Circuit Type, Linear potentiometer

●RUBY Series, Advanced Design Linear potentiometer

●ERTL-30-DI4-C1 (ELPT-30-DI4-C1) (DME0173)

●ERTL-50-DI4-C1 (ELPT-50-DI4-C1) (DME0174)

●ERTL-75-DI4-C1 (ELPT-75-DI4-C1) (csq4830)

●ERTL-100-DI4-C1 (ELPT-100-DI4-C1) (DME0175)

●ERTL-125-DI4-C1 (ELPT-125-DI4-C1) (DME4536)

●ERTL-150-DI4-C1 (ELPT-150-DI4-C1) (DME0176)

●ERTL-200-DI4-C1 (ELPT-200-DI4-C1) (DME0177)

●ERTL-250-DI4-C1 (ELPT-250-DI4-C1) (DME0178)

●ERTL-300-DI4-C1 (ELPT-300-DI4-C1) (DME0179)

●ERTL-350-DI4-C1 (ELPT-350-DI4-C1) (DME0180)

●ERTL-400-DI4-C1 (ELPT-400-DI4-C1) (DME0181)

●ERTL-450-DI4-C1 (ELPT-450-DI4-C1) (DME3103)

●ERTL-500-DI4-C1 (ELPT-500-DI4-C1) (DME0182)

●ERTL-550-DI4-C1 (ELPT-550-DI4-C1) (csq5232)

●ERTL-600-DI4-C1 (ELPT-600-DI4-C1) (DME0183)

●ERTL-650-DI4-C1 (ELPT-650-DI4-C1) (DME8799)

●ERTL-700-DI4-C1 (ELPT-700-DI4-C1) (DME0184)

●ERTL-800-DI4-C1 (ELPT-800-DI4-C1) (DME0185)

●ERTL-900-DI4-C1 (ELPT-900-DI4-C1) (CSQ2149)

●ERTL-1000-DI4-C1 (ELPT-1000-DI4-C1) (DME0186)

●(output=0~10V) Electronic Circuit Type, Linear potentiometer

●RUBY Series, Advanced Design Linear potentiometer

●ERTL-30-DV10-C1(ELPT-30-DV10-C1) (CSQ4188)

●ERTL-50-DV10-C1(ELPT-50-DV10-C1) (CSQ4189)

●ERTL-75-DV10-C1(ELPT-75-DV10-C1) (CSQ3285)

●ERTL-100-DV10-C1 (ELPT-125-DV10-C1) (CSQ3282)

●ERTL-125-DV10-C1 (ELPT-125-DV10-C1) (CSQ1977)

●ERTL-200-DV10-C1 (ELPT-200-DV10-C1) (DME6687)

●ERTL-400-DV10-C1 (ELPT-400-DV10-C1) (csq5508)

●ERTL-500-DV10-C1 (ELPT-500-DV10-C1) (DME5168)

●ERTL-1000-DV10-C1 (ELPT-1250-DV10-C1)

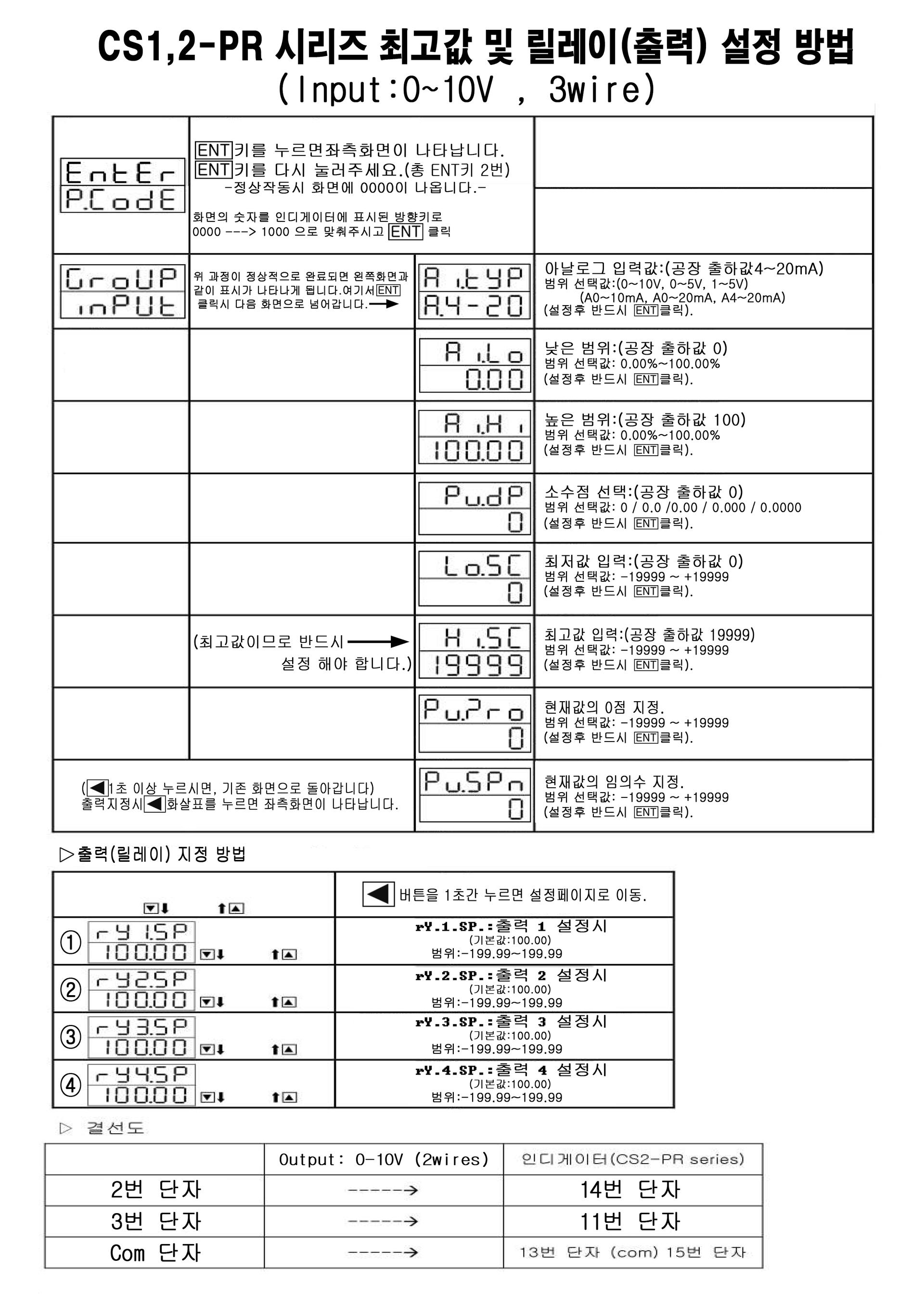

● ELPT(ERTL) (CS2-PR 인디게이터 결선도) (4-20mA) (0-10V)

● ELPT(ERTL) (CS1-PR 인디게이터 결선도) (4-20mA) (0-10V)

●MN-603-A (MAD1277)

(Power= DC12V~DC24V) (input=0~5KΩ with 0~10KΩ) (Output=4~20mA)

●MN-603-V1 (MAD1278)

(Power= DC12V~DC24V) (input=0~5KΩ with 0~10KΩ )(Output=0~5V)

●MN-603-V2 (MAD1279)

(Power= DC12V~DC24V) (input=0~5KΩ with 0~10KΩ) (Output=0~10V)

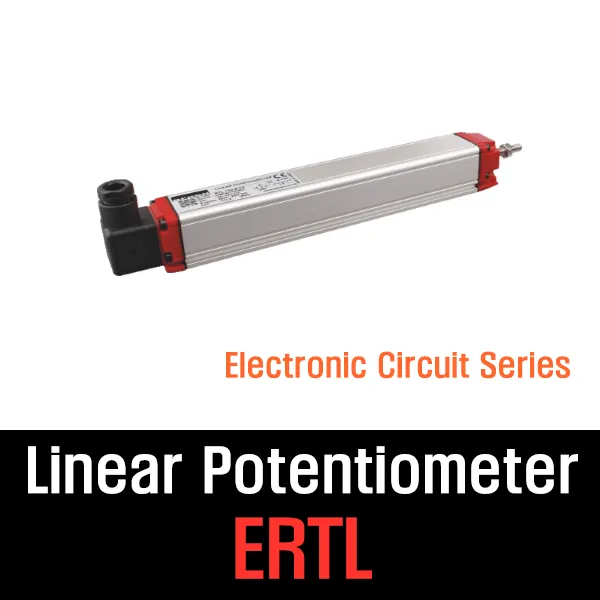

■OPKON ERTL 시리즈는 일반형 RTL 시리즈에 신호 변환 회로 (Internal Signal Conditioner)를 내장한 아날로그 출력형 리니어 포텐쇼미터입니다.

단순 저항값 (kΩ)을 출력하는 RTL 모델과 달리, 내장 회로를 통해 전압 (0-10V) 또는 전류 (4-20mA / 0-20mA) 신호를 직접 출력하므로

PLC나 제어기기에 노이즈 없이 안정적으로 신호를 전달할 수 있습니다.

■주요 사양 (Technical Specifications)

●측정 스트로크 (Stroke Range): 30 mm ~ 1000 mm

●출력 신호 (Analog Output):

1, 전압 출력: 0-10 VDC / 10-0 VDC

2, 전류 출력: 4-20 mA / 20-4 mA / 0-20 mA / 20-0 mA

3, 전원 전압 (Supply Voltage): 15 ~ 30 VDC

4, 선형성 (Linearity): ±0.05% (스트로크 200 mm 초과 기준)

5, 반복 정밀도 (Repeatability): < 0.01 mm

5, 기계적 수명: 약 1억 회 (100 Million Movements)

6, 보호 등급: IP65

7, 외형 사양: 단면 33 mm × 33 mm (아노다이징 알루미늄 하우징), 로드 Ø6 mm (스테인리스 스틸)

8,마운팅 방식: 가변 브라켓(Variable Brackets) 고정 방식

■결선 방법 (Pin Connection - 4Pin Connector 기준)

■모델명 기호 읽는 법 (Ordering Code Ex.)

ERTL - [Stroke] - [Linearity] - [Output Signal] - [Connection]

예시: ERTL-300-D-I40-C1

●ERTL: 내장 회로형 리니어 센서 (RTL 타입)

●300: 측정 거리 300 mm

●D: 선형성 ±0.05%

●I40: 출력 신호 4-20mA (V10 = 0-10V, I20 = 0-20mA, I04 = 20-4mA)

●C1: 4핀 커넥터 타입 (1M5 = 1.5m 케이블 타입)
