▶ELPM●Linear potentiometer-Electronic Circuit Type●Position Sensor●Magneto Strictive Absolute Position Sensor●OPKON Linear potentiometer●OPKON 리니어 포텐쇼메타●(stroke=50mm~600mm)●(IP65)●(OPKON)

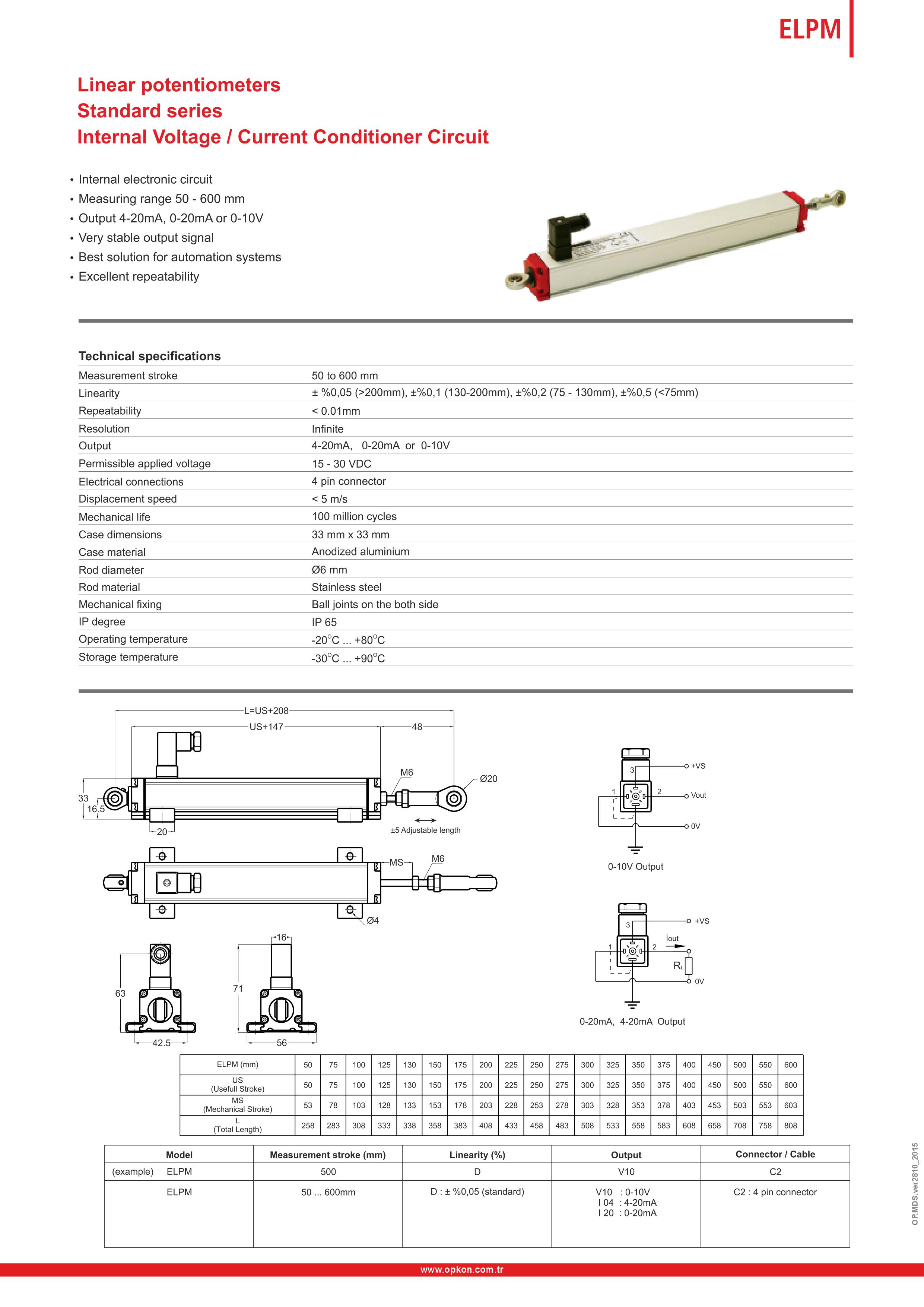

  ELPM 카탈로그

●stroke=(50mm~600mm) (IP65)

●linearity=(0.05%)

●repeatability=(0.01mm) ●resolution=(infinite)

●output=(4~30mA, 0~20mA, 0~10V)

●power supply=(15~30VDC)

●Displacement speed=(5m/s)

●Long mechanical life=(100 million cycles)

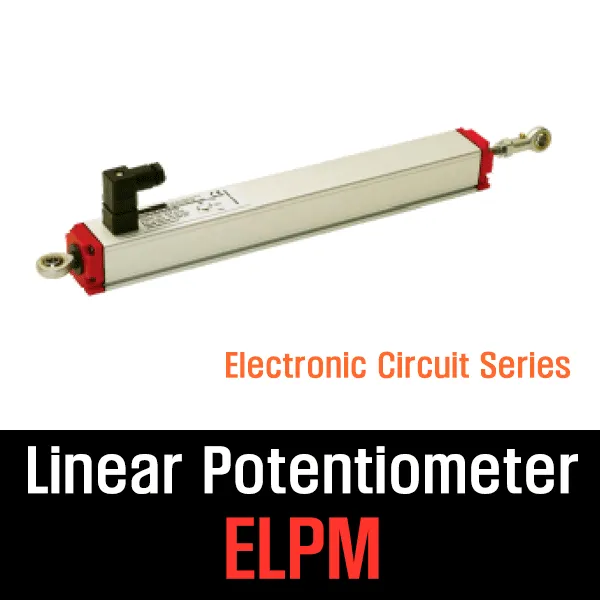

●(output=0~10V) Electronic Circuit Type, Linear potentiometer

●ELPM-500-D-V10-C2 (ERTM-500-V10-C2) (csq2378)

●ELPM-600-D-V10-C2 (ERTM-600-V10-C2) (csq2379)

■OPKON ERTM 시리즈는 RTM 시리즈 기반의 양단 볼 조인트 (Ball Joint) 구조에 신호 변환 회로 (Internal Signal Conditioner)를

내장한 아날로그 출력형 리니어 포텐쇼미터입니다.

내부 회로를 통해 전압 (0-10V) 또는 전류 (4-20mA / 0-20mA) 신호를 직접 출력하며,

양 끝단의 볼 조인트 마운팅 방식 덕분에 기계적 휨, 편심, 진동 충격을 효과적으로 흡수합니다

■결선 방법 (Pin Connection - 4Pin Connector 기준)

■모델명 기호 읽는 법 (Ordering Code Ex.)

ERTM - [Stroke] - [Linearity] - [Output Signal] - [Connection]

• 예시: ERTM-300-D-I40-C1

  • ERTM: 내장 회로형 볼조인트 리니어 센서

  • 300: 측정 거리 300 mm

  • D: 선형성 ±0.05%

  • I40: 출력 신호 4-20mA (V10 = 0-10V, I20 = 0-20mA, I04 = 20-4mA)

  • C1: 4핀 DIN 커넥터 타입 (1M5 = 1.5m 케이블 타입)

●RUBY Series  Advanced Design ●internal voltage●current conditioner circuit
