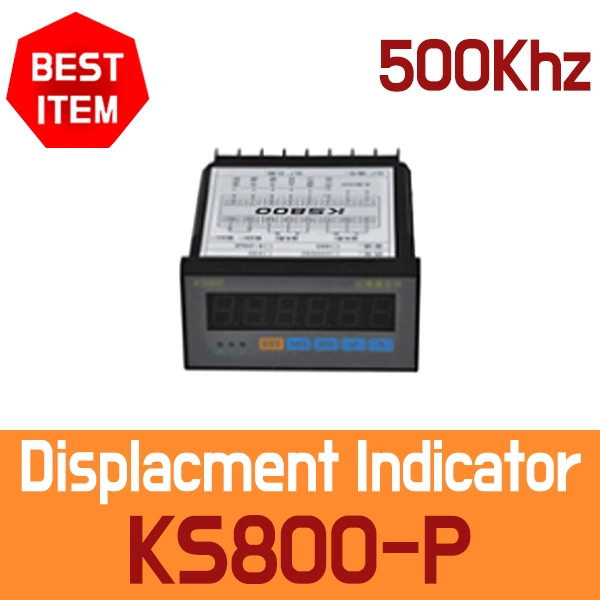

KS800-P(500Khz)●(KH800P)●Speed Calibration Instrument●Speed Display Instrument●Counter for Absolute●Counter for Instrument Pulse●와이어 디스플레이스먼트 센서●고속 인디게이터●고속 카운터 인디게이터●(Pulse frequcncy=500KHz)●(KAISI)

Counter Series 카탈로그 KS800-P 매뉴얼(한글)

KS800-P 작동 동영상(중문) KS800-P 작동 동영상(영문)

●Displacement (Speed Display Instrument)

●(Pulse frequcncy=500KHz) Counter for Instrument Pulse

●KS800-P-L-R2-ADH (AC220V) (csq4509)

(Display range=-99999~999999)

(input=pulse) (output=2relay)

(pront size=96mm, 48mm, 115mm)

(Panel cutsize=96mm, 48mm, 115mm)

●(Pulse frequcncy=500KHz) Counter for Instrument Pulse

●KS800-P-L-R2-I-ADH (AC220V)

(Display range=-99999~999999)

(input=pulse) (output=2relay, 4~20mA)

(pront size=96mm, 48mm,115mm)

(Panel cutsize=96mm, 48mm, 115mm)

●(Pulse frequcncy=500KHz) Counter for Instrument Pulse

●KS800-P-L-R2-8-ADH (AC220V)

(Display range=-99999~999999)

(input=pulse) (output=2relay, RS485)

(pront size=96mm, 48mm, 115mm)

(Panel cutsize=96mm. 48mm, 115mm)

●(Pulse frequcncy=500KHz) Counter for Instrument Pulse

●KS800-P-L-R2-ADH (DC24V)

●KS800-P-L-R2-I-ADH (DC24V)

●KS800-P-L-R2-8-ADH (DC24V)

●엔코더와 인디게이터와 연결이 완료 되어야 인디게이터 전원이 켜집니다.

●KP800 고속인디게이트는 Pulse frequcncy 500KHz   빠른 속도로 와이어엔코더 움직인 거리를 카운드해서  디스플레이를 할수있습니다.

■KAISI KS800-P 시리즈는 로터리 엔코더, 와이어 엔코더(DWEM 등), 리니어 스케일의 펄스 (Pulse) 신호를

고속으로 입력받아 현재의 이동 거리, 위치, 회전수 등을 디지털로 정밀 표시하는

고속 펄스 인풋형 카운터 / 디스플레이 인디케이터(Displacement Indicator)입니다.

최대 500kHz의 고속 입력 주파수를 지원하여 고속 구동 설비에서도 신호 누락 (Count Loss) 없이 정밀한 변위 측정이 가능합니다.

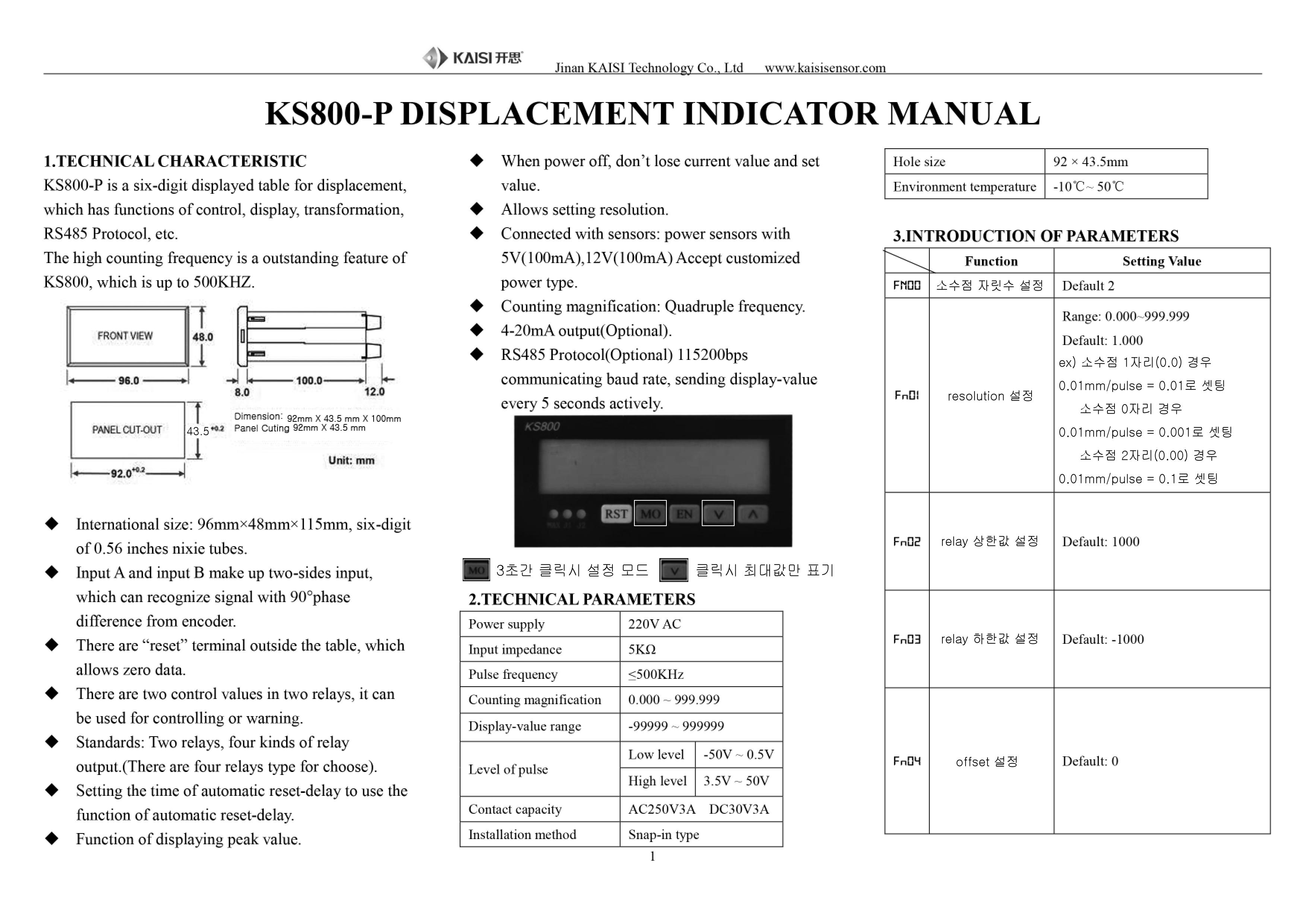

■주요 사양 (Technical Specifications)

• 표시 방식: 6자리(6-Digit) 고휘도 Red LED 디스플레이 (-99999 ~ 999999)

• 입력 신호 (Input Signal):

  • 엔코더 A/B상 Quadrature (위상차 펄스 신호)

  • Push-Pull (HTL) / Line Driver (TTL) / NPN / PNP 오픈 컬렉터 대응

• 최대 입력 주파수: 최대 500 kHz (고속 응답)

• 전원 전압 (Power Supply): AC 100 ~ 240V (50/60Hz) 또는 DC 24V (옵션)

• 센서 전원 출력 (Excitation Power): DC 5V 또는 DC 12V/24V (엔코더 구동용 전원 내장)

• 기능 옵션:

  • 비율/배율 설정 (Prescale/Scale factor): 펄스당 이동 거리 mm, cm 단위 변환 환산 가능

  • 영점 리셋 (Zero Reset): 외부 단자 입력 또는 전면 키를 통한 즉시 Zeroing

  • 경보 출력 (Relay Output - 옵션): HH, H, L, LL 접점 출력 지원

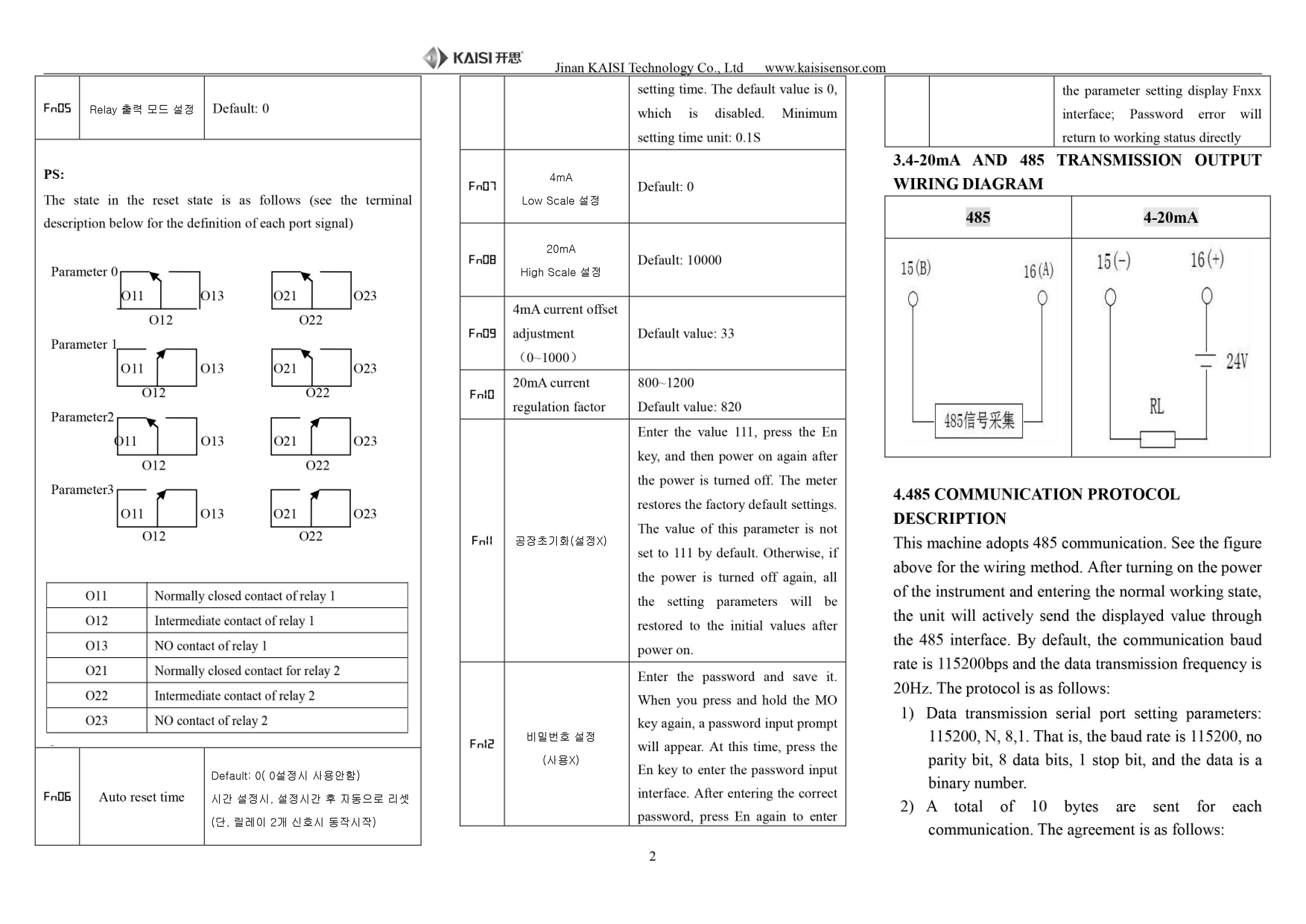

  • 통신 옵션: RS485 (Modbus-RTU) 통신 기능 지원

• 외형 규격: 표준 파넬 타공 사이즈 96mm × 48mm (DIN96X48)

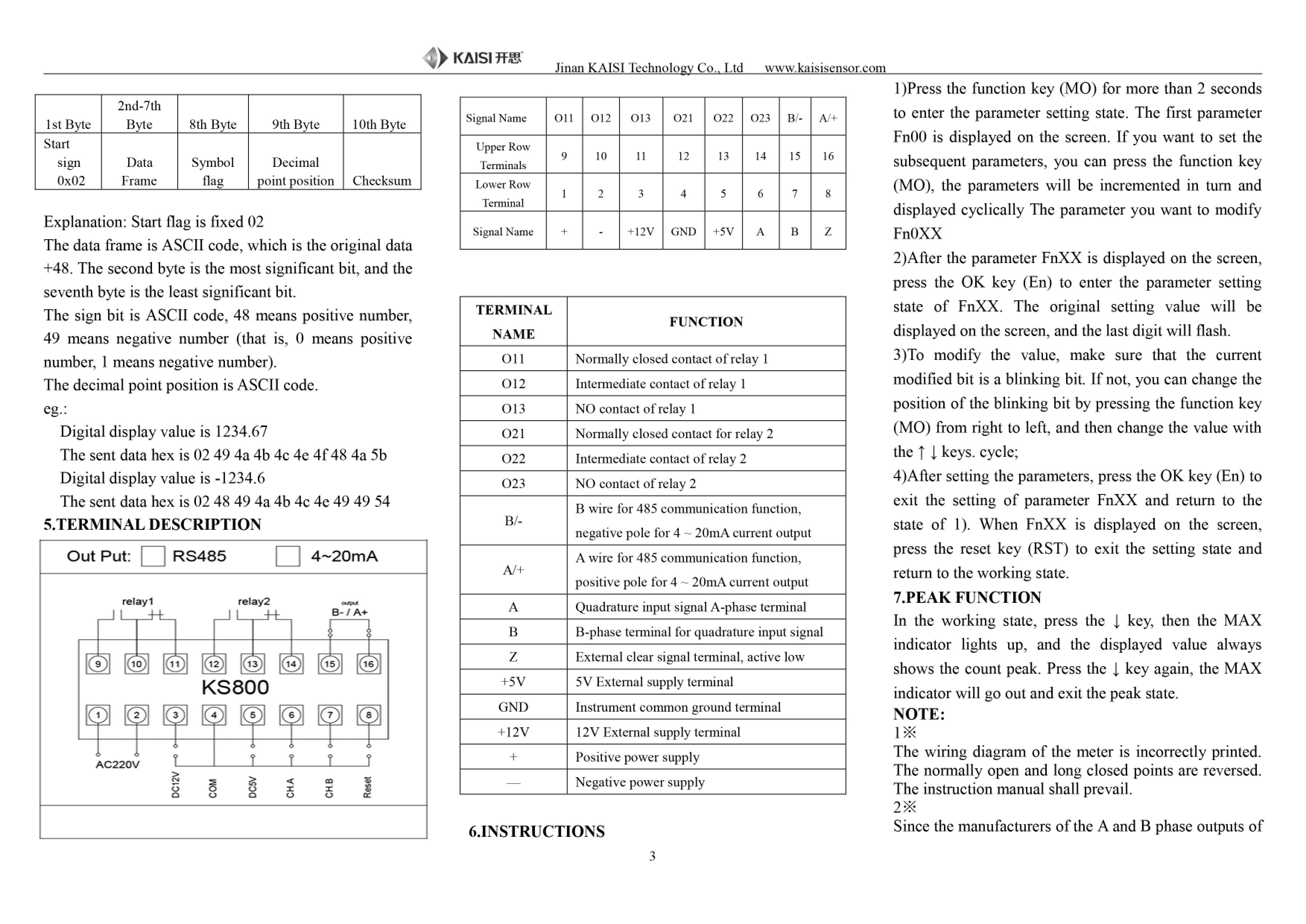

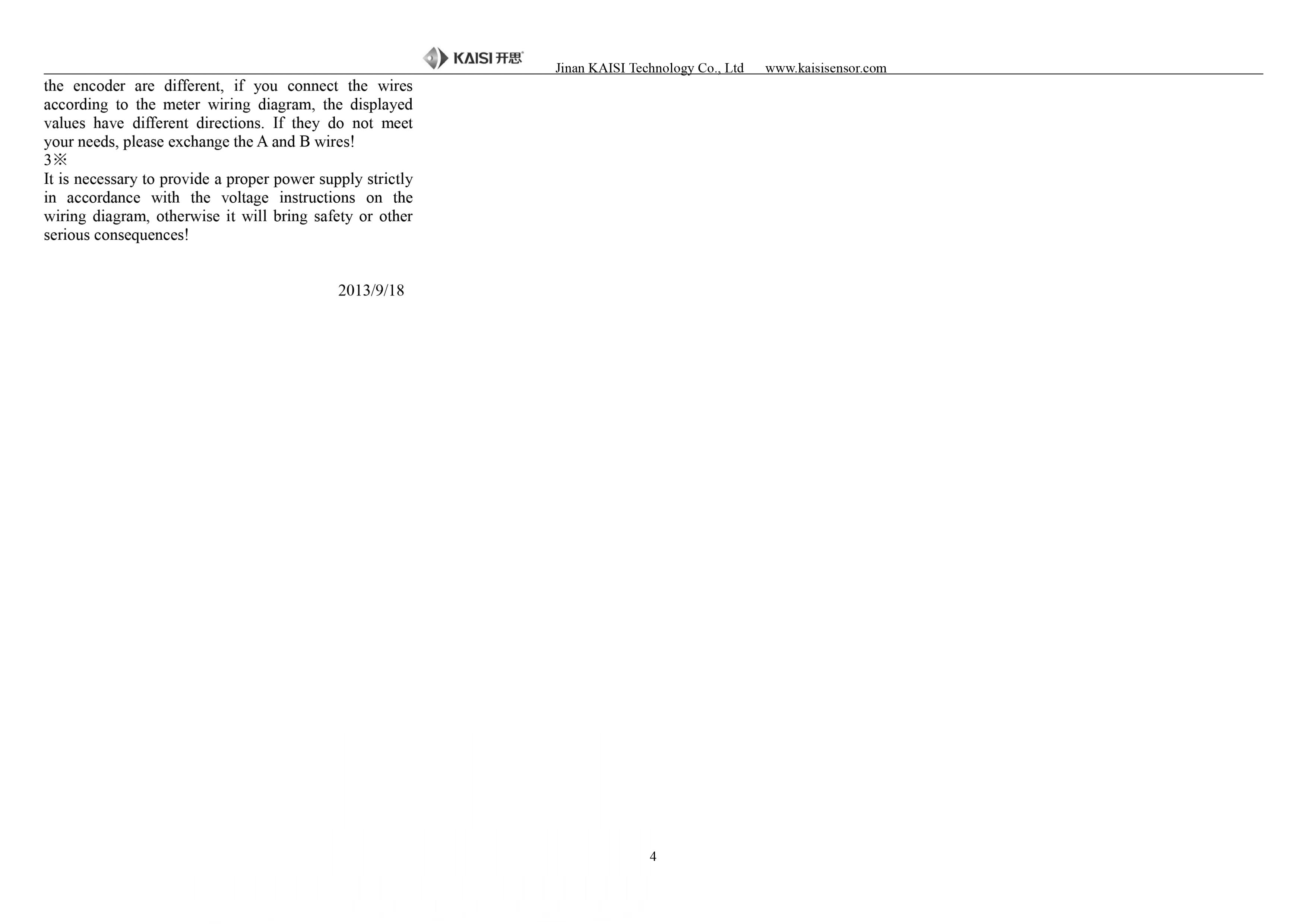

• 단자 결선 방법 (Terminal Connections Ex.)



  단자 구분	단자 명칭	연결 및 신호 설명
  전원 입력	POWER (L / N)	AC 100 ~ 240V 메인 동작 전원
  센서 전원	+12V / +5V	엔코더/센서 전원 공급 (+)
  	GND (0V)	센서 및 신호 접지 (-)
  펄스 입력	IN A (A상)	엔코더 A상 펄스 신호 입력
  	IN B (B상)	엔코더 B상 펄스 신호 입력 (방향 감지)
  외부 제어	RESET	외부 스위치/PLC에 의한 영점 리셋 단자
  제어 출력 (옵션)	OUT1 / OUT2	릴레이 경보/접점 출력 단자 (HH/H/L/LL)

  ■모델명 기호 읽는 법 (Ordering Code Ex.)

  • 예시: KS800-P-AC220V-R2-485

    • KS800-P: 고속 펄스/엔코더 입력형 디스플레이 인디케이터 (500kHz급)

    • AC220V: 메인 전원 AC 100~240V

    • R2: 2점 릴레이 경보 출력 내장

    • 485: RS485 시리얼 통신 기능 지원
