DBC80-4-A-5Liter●only tank DLWH 5L●Air booster unit + LWH High Pressure Cylinder●(에어부스터 유니트 + 고압력실린더●에어부스터 유니트 + 고압탱크●(ratio=4:1)(tank=5L)(Max 32bar)●(WEITAI,DME)

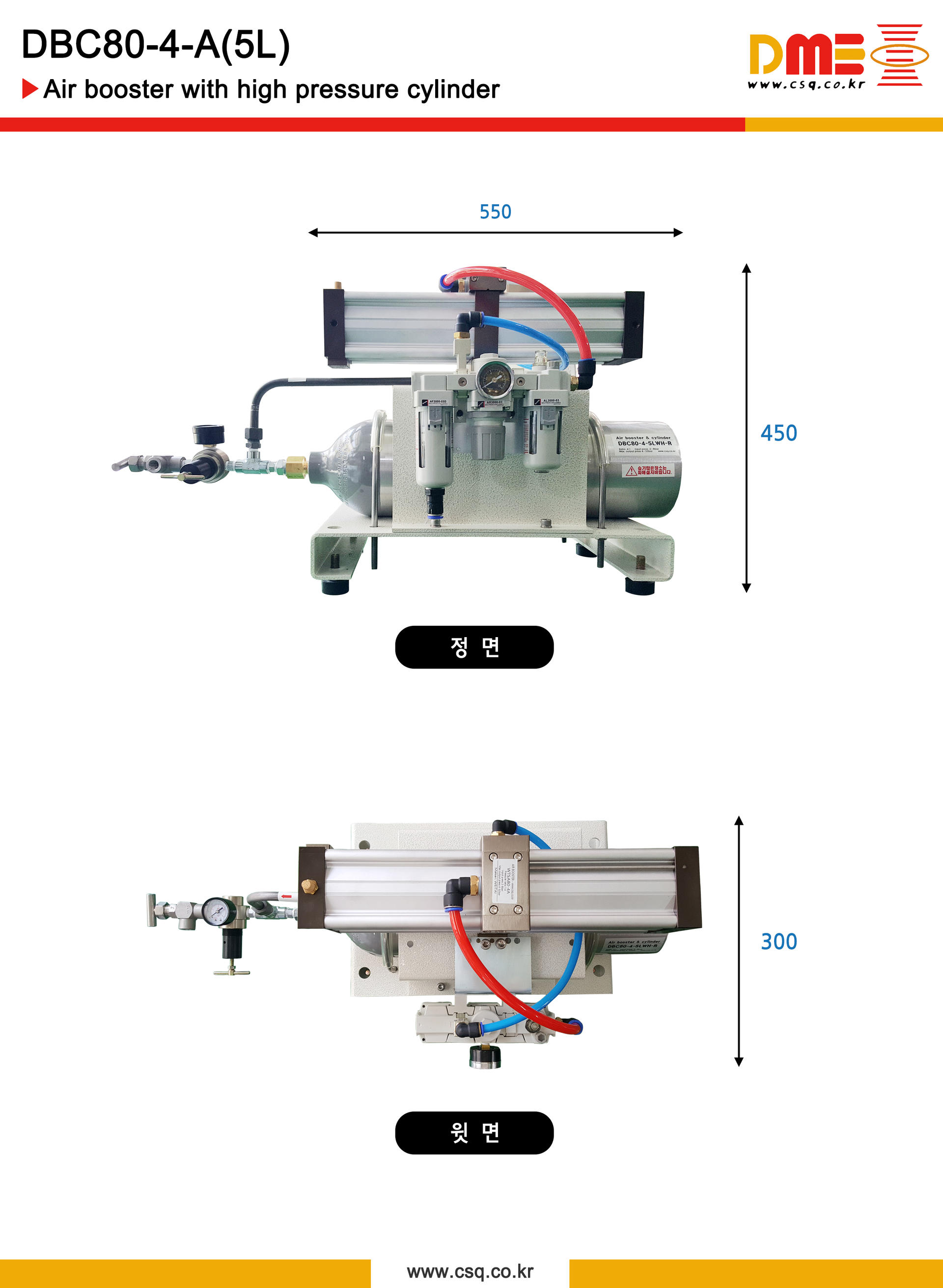

 DBC & DLWH 다이아그램    DBC80-4-A-5Liter 카탈로그

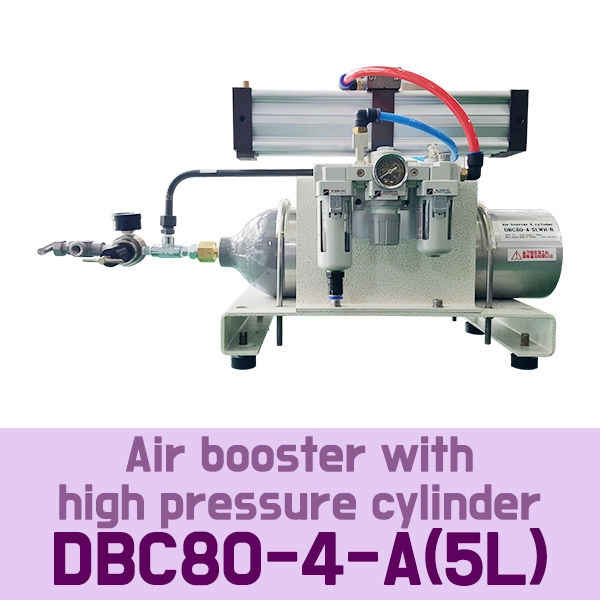

●Air booster, Gas booster (with Tank, 5L)

●(ratio=4:1) (Tank=5L) (gas output pressure adjust range=1~32bar)

●DBC80-4-A-(LWH140-5L-15-H)-R (csq3862)

(at 5bar flow=900L/min  ANR) (at 5bar 토출유량=2L/min)

●(WTSA80-4-A) + (LWH140-5L-15-H) + (QTYH-04)

●PD=(air Drive input pressure=2~8bar)

●PH=(gas Rising output pressure=8~30bar)

●PO=(gas tank output pressure adjust range=1~30bar)

●PS=(gas input Pressure Rising=Air, He, CO2, H2, Ar, N2, etc)

●only High pressure Tank unit (150bar, 5L)

●DLWH140-150bar-5L (tank=5Liter) (csq3503)

■WTSA-A series 특징

에어만 공급하면 Automatic valve 장치에 의해 가스부스터(에어부스터) 가 자동으로 작동하여 펌핑한다.

증압비율에 따른 압력에 도달하면 가스부스터 (에어부스터) 는 자동으로 정지하고

이때, 회로내 압력은 유지되며  가스 (에어) 사용  누유로 압력이 저하 되면

가스부스터(에어부스터)가  자동으로 작동하여 펌핑되고 최고 압력을 유지한다.

●PD (booster Drive=Air) 와  PS (Pressure Rising gas=Air, He, CO2, H2, Ar, N2, etc)의

유체는 절대 혼합되지 않는다.

■DME  DBC80-4-A 에어 부스터 (Air Booster) 주요 사양 및 개요입니다.

■주요 사양 및 규격

■핵심 특징

• 실린더 보어 Ø80mm 기반 사양: 모델명의 "80"은 구동 피스톤의 보어 크기 (Ø80mm)를 의미하며, 4:1 증압비를 통해 토출 유량과 압력을 동시에 효율적으로 확보합니다.

• 자동 압력 제어: 토출 측 압력이 목표치 (최대 32bar)에 도달하면 부스터가 자동으로 작동을 멈추고 압력을 유지합니다. 에어 소비로 2차 압력이 떨어지면 즉시 재작동합니다.

• Pure Air-Driven 방폭 구조: 전기 모터 없이 콤프레샤 1차 공압으로 자동 방향 전환 밸브를 구동하므로 발열이나 스파크 우려가 없어 방폭 구역에서도 안전합니다.

■배관 및 설치

1. 내압 부품 선정: 2차 측 토출 라인은 최대 32bar 압력을 견디도록 최소 40bar 이상 내압 사양의 고압 스텐 니들 밸브, 고압 전용 피팅, 고압 튜브/호스를 적용해야 합니다.

2. 에어 품질 유지: 1차 구동 공기 라인 전단에 5μm 이하의 에어 필터와 드라이어를 설치하여 내부 오토매틱 밸브와 실린더 패킹 (Seal)의 수명을 보호하는 것을 권장합니다.
