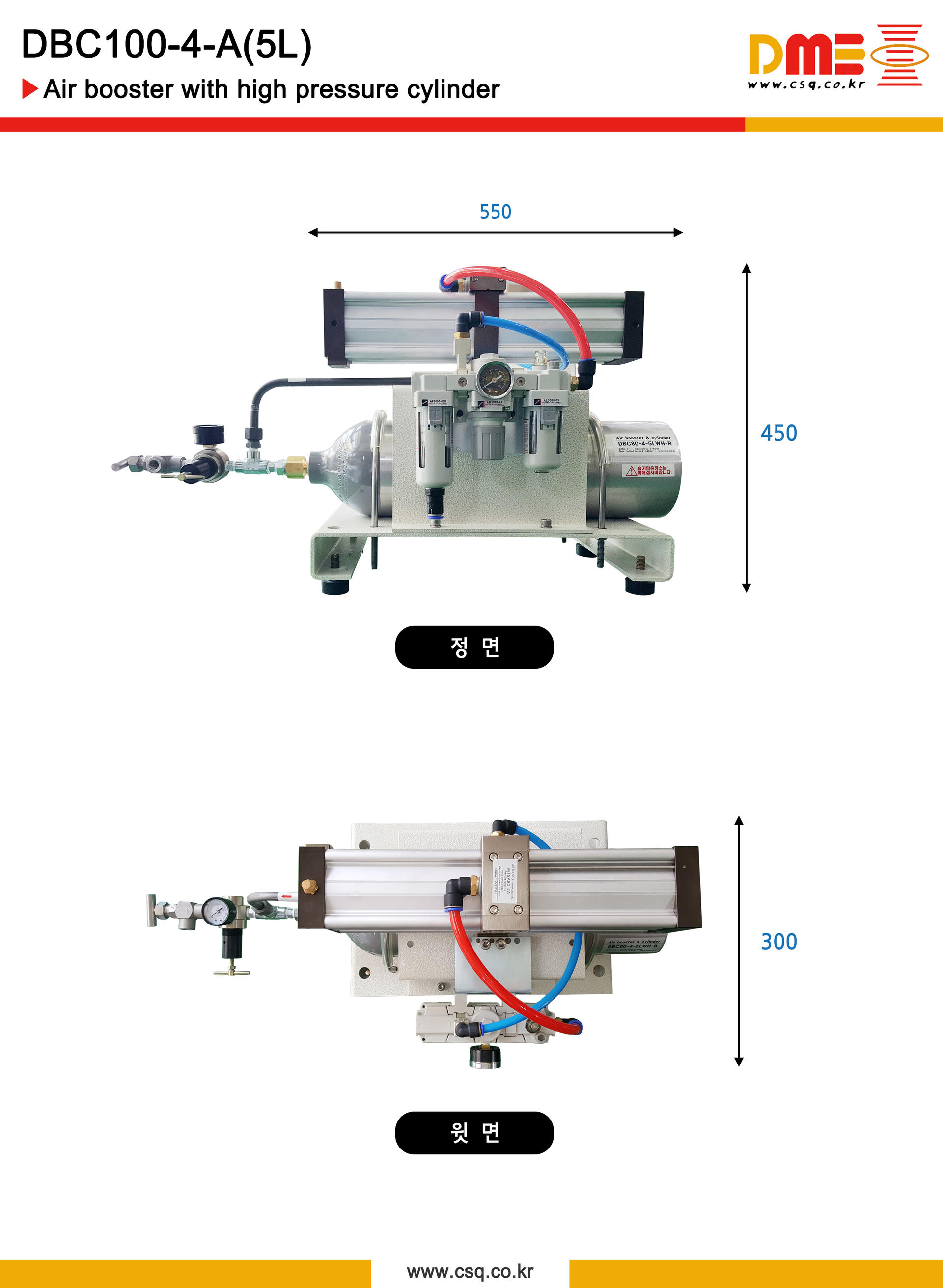

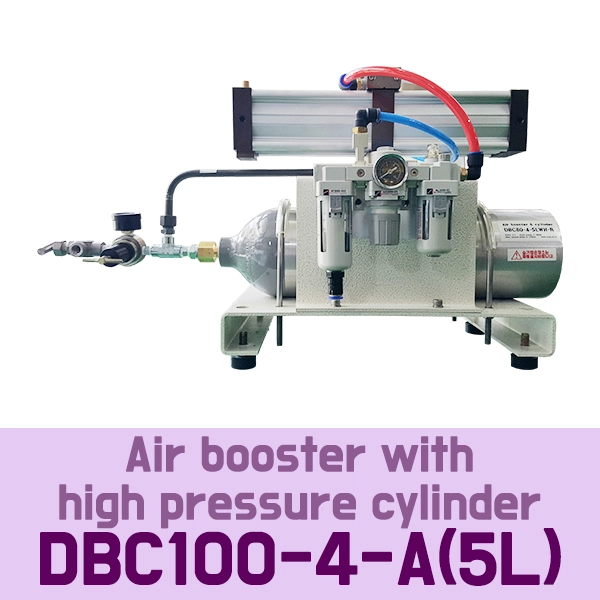

DBC100-4-A-5Liter●only tank DLWH 5L●Air booster UNIT + LWH High Pressure Cylinder●에어부스터 유니트 + 고압력 실린더●에어부스터 유나트 + 고압탱크●(ratio=4:1)(tank=5L)(Max 32bar)●(WEITAI,DME)

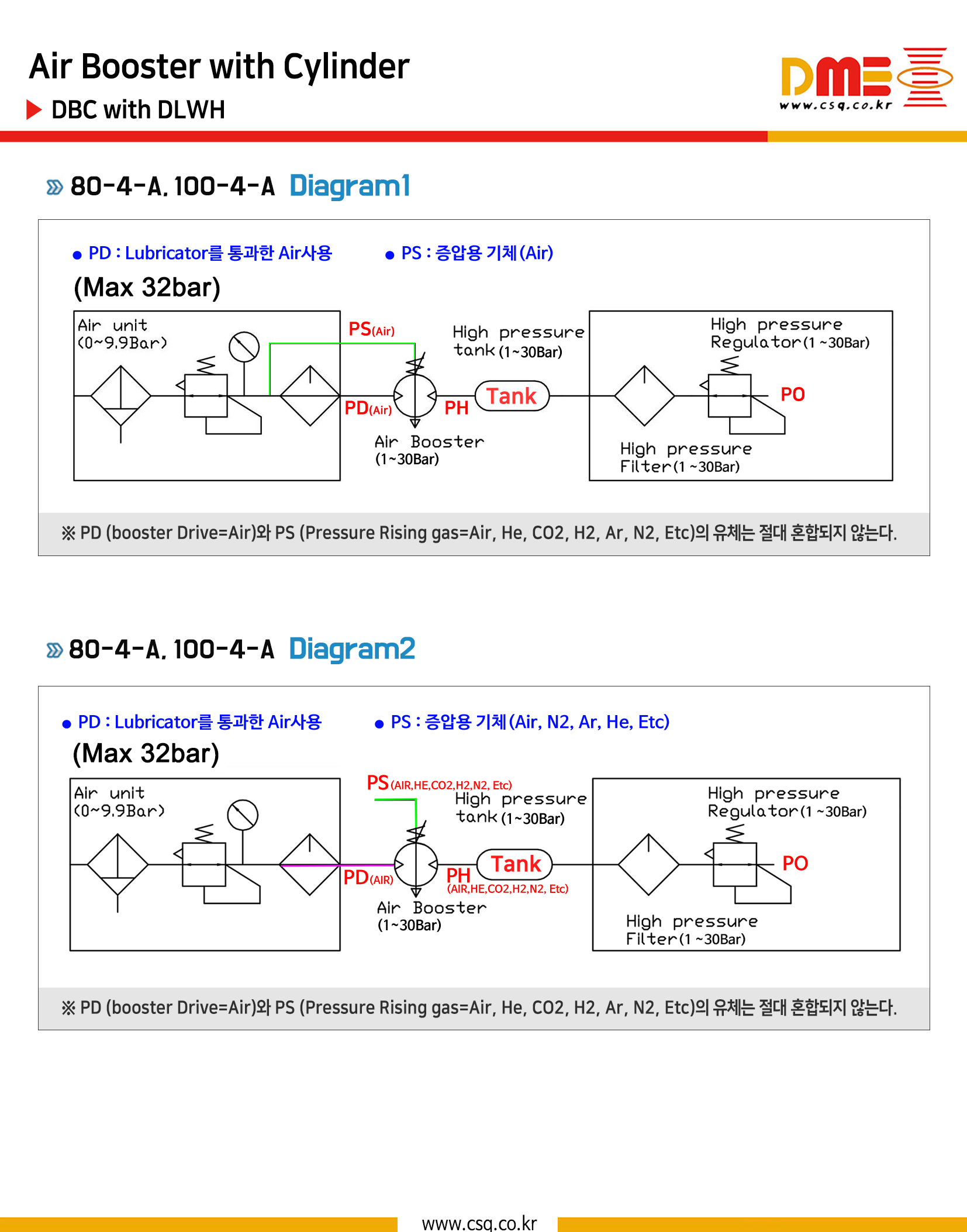

 DBC & DLWH 다이아그램    DBC100-4-A-5Liter 카탈로그

●Air booster,Gas booster (with Tank, 5L)

●(ratio=4:1) (Tank=5L) (gas output pressure adjust range=4~32bar)

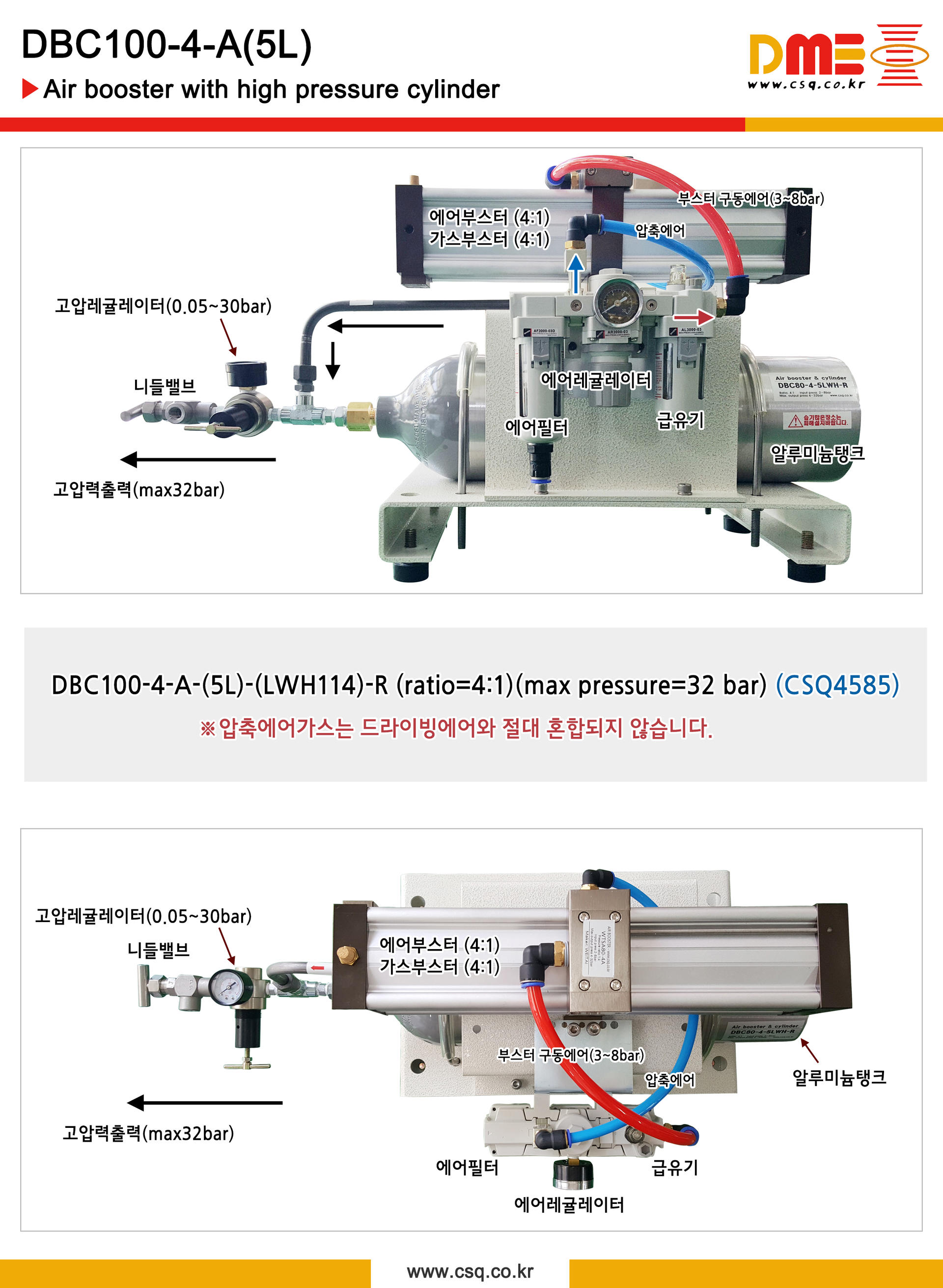

●DBC100-4-A-(LWH140-5-15L-H)-R (csq4585)

(at 5bar flow=1000L/min  ANR) (at 5bar 토출유량=6L/min)

●(WTSA100-4-A) + (LWH140-5-15L-H) + (QTYH-04)

●PD=(air Drive input pressure=2~8bar)

●PH=(gas Rising output pressure=8~30bar)

●PO=(gas tank output pressure adjust range=1~30bar)

●PS=(gas input Pressure Rising=Air, He, CO2, H2, Ar, N2, etc)

●(ratio=2:1) (Tank=5L) (gas output pressure adjust range=2~16bar)

●DBC-W100-2-5L (LWH140-5-15L-H)-R (csq5461)

●PD=(air Drive input pressure=2~8bar)

●PH=(gas tank output pressure adjust range=4~16bar)

●only High pressure Tank  unit (150bar, 5L)

●DLWH140-150bar-5L (tank=5Liter) (csq3503)

■WTSA-A series 특징

에어만 공급하면 Automatic valve 장치에 의해 가스부스터(에어부스터) 가 자동으로 작동하여 펌핑한다.

증압비율에 따른 압력에 도달하면 가스부스터 (에어부스터) 는 자동으로 정지하고

이때, 회로내 압력은 유지되며  가스 (에어) 사용  누유로 압력이 저하 되면

가스부스터(에어부스터)가  자동으로 작동하여 펌핑되고 최고 압력을 유지한다.

■PD (booster Drive=Air) 와  PS (Pressure Rising gas= Air, He, CO2, H2, Ar, N2, etc)의

유체는 절대 혼합되지 않는다.

■주요 사양 및 규격

■핵심 특징

• 저압 대유량 증압 제어: 10:1 증압 모델 (DBC80-10-A)에 비해 증압비는 4:1로 낮지만, 동일 구동 압력 대비 토출 유량 (Flow Rate) 확보에 유리한 4배 증압 사양입니다.

• 자동 펌핑 및 압력 유지: 2차 측 압력이 설정 목표치 (최대 32bar)에 도달하면 부스터가 자동으로 멈추고 압력을 유지합니다. 토출 측 에어 소비로 압력이 강하되면 즉시 재작동합니다.

• 전기 불필요 (Pure Air-Driven): 콤프레샤 1차 공압만으로 방향 전환 밸브가 왕복 작동하므로, 방폭 구역이나 화재 위험이 있는 설비 라인에도 안전하게 적용 가능합니다.

■배관 및 설치

1. 배관 사양 선택: 최대 토출 압력이 32 bar에 달하므로, 2차 측 관로 및 밸브류는 최소 40 bar 이상 내압을 지닌 고압 전용 스텐 튜브 / 호스 및 고압 밸브를 선정해야 합니다.

2. 에어 품질 관리: 1차 구동 공급 라인 전단에 5μm 이하의 에어 필터와 드라이어를 장착하여 내부 오토매틱 밸브와 실린더 씰링 (Seal)의 수명을 보호하는 것을 권장합니다.
