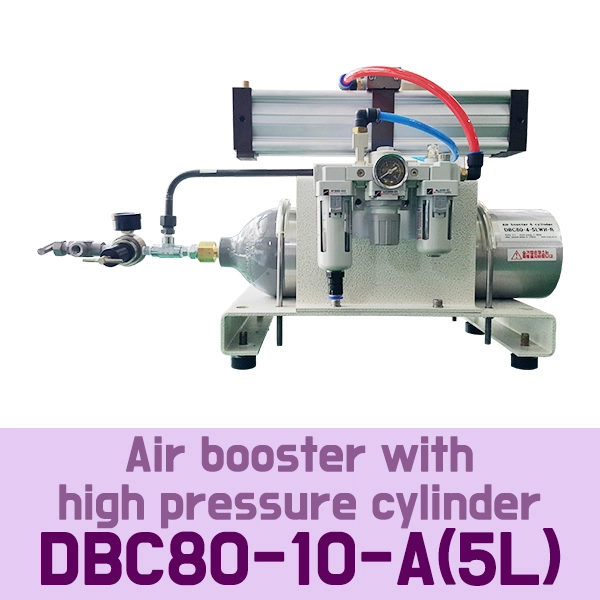

DBC80-10-A-5Liter●only tank DLWH 5L●Air booster UNIT + LWH High Pressure Cylinder●에어부스터 유니트 + 고압력 실린더●에어부스터 유니트 + 고압탱크●(ratio=10:1)(tank=5L)(Max 80bar)●(WEITAI,DME)

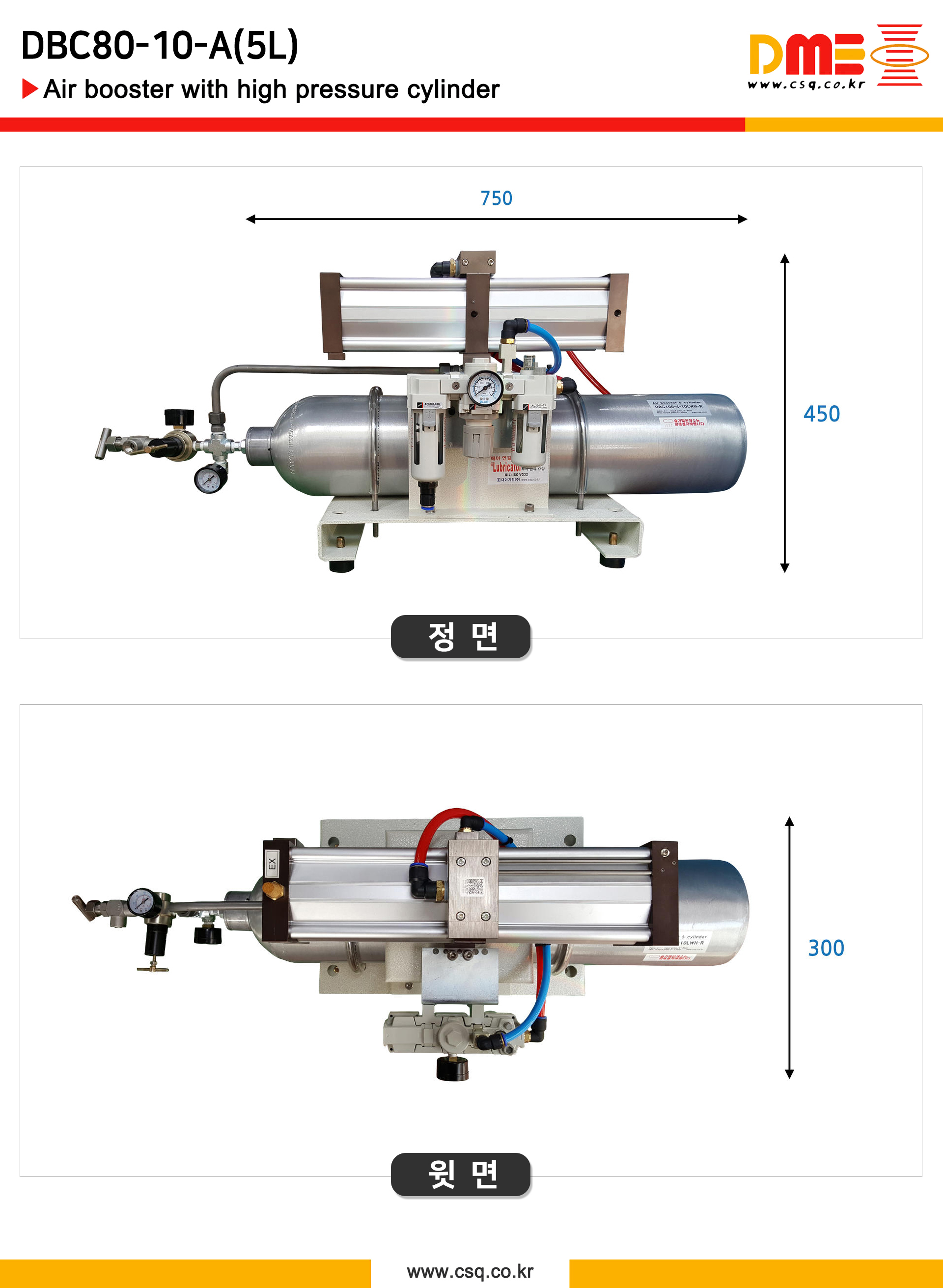

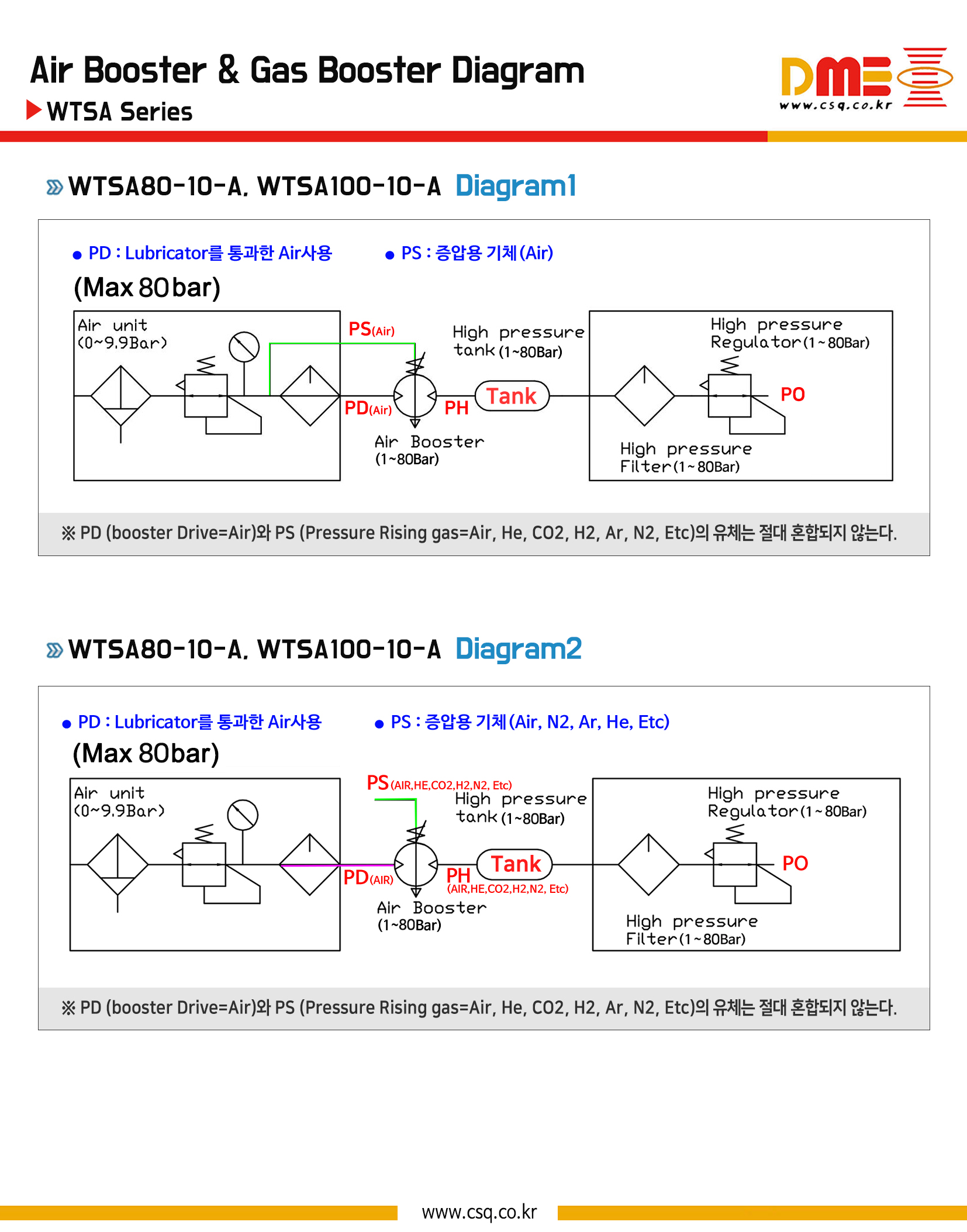

DBC80-10-A-5Liter 카탈로그       DBC & DLWH 다이아그램

●Air booster,Gas booster (with Tank, 5L)

●(ratio=10:1) (Tank=5L) (gas output pressure adjust range=1~80bar)

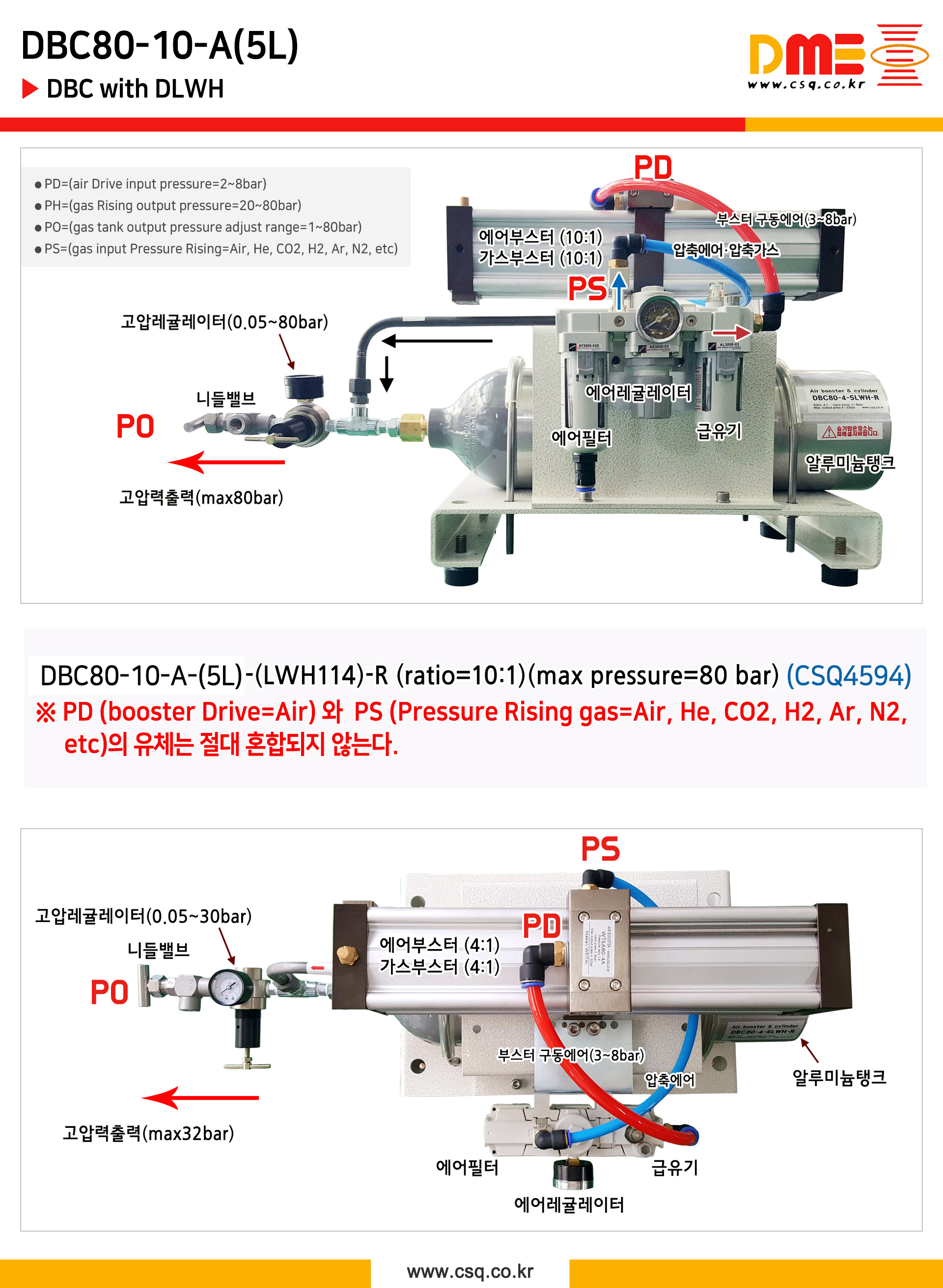

●DBC80-10-A-(LWH140-5L-15-H)-R (csq4594)

●(WTSA80-10-A) + (LWH140-5L-15-H) + (QTYH-04)

●PD=(air Drive  input pressure=2~8bar)

●PH=(gas Rising output pressure=20~80bar)

●PO=(gas tank output pressure adjust range=1~80bar)

●PS=(gas input Pressure Rising=Air, He, CO2, H2, Ar, N2, etc)

●only High pressure Tank r unit (150bar, 5L)

●DLWH140-150bar-5L (tank=5Liter) (csq3503)

■WTSA-A series 특징

에어만 공급하면 Automatic valve 장치에 의해 가스부스터(에어부스터) 가 자동으로 작동하여 펌핑한다.

증압비율에 따른 압력에 도달하면 가스부스터 (에어부스터) 는 자동으로 정지하고

이때, 회로내 압력은 유지되며  가스 (에어) 사용  누유로 압력이 저하 되면

가스부스터(에어부스터)가  자동으로 작동하여 펌핑되고 최고 압력을 유지한다.

■PD (booster Drive=Air) 와  PS (Pressure Rising gas=Air, He, CO2, H2, Ar, N2, etc)의

유체는절대 혼합되지 않는다.

■DME (WEITAI.DME) 브랜드의 DBC80-10-A 에어 부스터 유니트 (Air Booster Unit) 관련 주요 사양 및 특징 정리입니다.

■주요 사양 및 규격

■핵심 특징 및 작동 원리

• 자동 압력 보정: 1차 측 공급 에어가 구동 피스톤을 작동시켜 고압을 생성하며, 설정된 최고 압력 (Max 80bar)에 도달하면 펌핑이 멈추고 압력을 유지합니다. 2차 측 압력이 떨어지면 다시 자동으로 작동을 시작합니다.

• 방폭 및 절전 구조: 전기 모터 없이 공압 구동 (Air-driven) 방식이므로 가스 누출이나 화재 우려가 있는 유증기 환경에서도 안전하게 작업 가능합니다.

• 압력 맥동 완화: 고압 전용 버퍼 탱크 (DLWH 5 Liter 등)가 조합되어 토출 시 발생하는 압력 펄스를 줄여주고 안정적인 유량 보급을 지원합니다.

주요 용도

• 고압 수압 /기압 내압 시험기 (배관, 밸브, 호스 시험용)

• 고압 클램핑 및 유압 / 공압 액추에이터 구동

• 일반 공업용 공압 라인(0.5~0.7MPa)을 특정 공정용 고압 (최대 80bar)으로 국소 증압할 때 사용

■취급 시 주의사항

1. 배관 관로 및 밸브 사양: 80 bar 전용 고압 스텐 니들 밸브, 초고압 피팅 및 고압 튜브 (호스)를 사용하여 누출 및 파손을 방지해야 합니다.

2. 필터링: 1차 공급 공기 라인에 5μm 이하의 에어 필터 및 드라이어를 배치하여 부스터 내부 피스톤 및 씰 (Seal)의 수명을 보호하는 것이 좋습니다.
