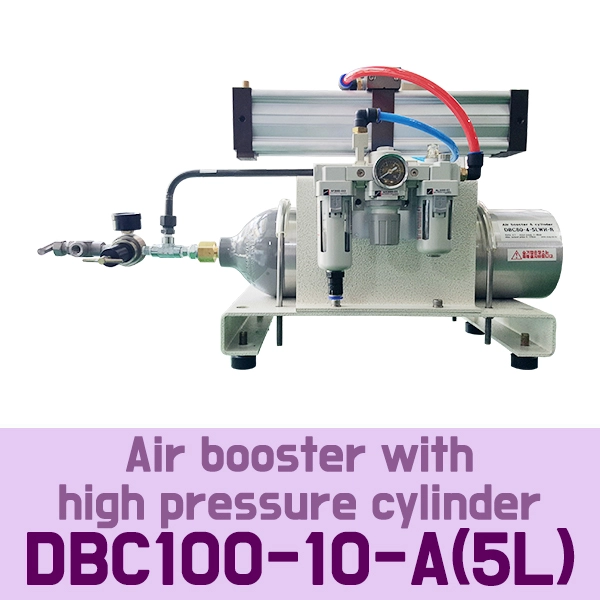

DBC100-10-A-5Liter●only tank DLWH 5L●(tank=2.5L, 5L,10L, 20L)●Air booster UNIT + LWH High Pressure Cylinder●에어 부스터 유니트 + 고압력 실린더●에어 부스터 유니트 + 고압 탱크●(ratio=10:1)(tank=5L)(Max 80bar)●(WEITAI,DME)

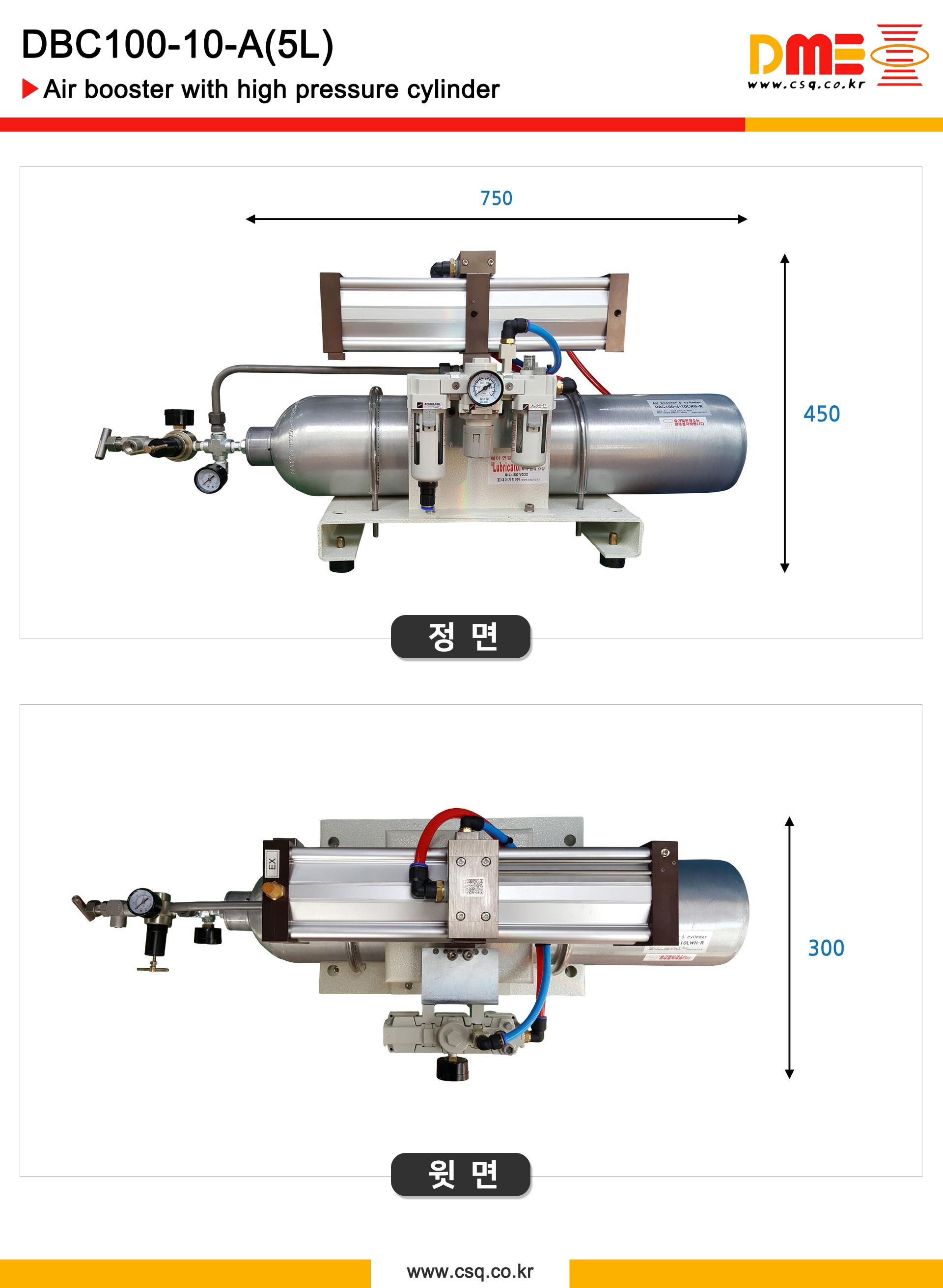

DBC100-10-A-5Liter 카탈로그    DBC & DLWH 다이아그램

●Air booster, Gas booster (with Tank, 5L)

●(ratio=10:1) (Tank=5L) (gas output pressure adjust range=1~80bar)

●DBC100-10-A-(LWH140-5L-15-H)-R (csq4587)

●(WTSA100-10-A) + (LWH140-5-15-H) + (QTYH-04)

●PD=(air Drive input pressure=2~8bar)

●PH=(gas Rising output pressure=20~80bar)

●PO=(gas tank output pressure adjust range=1~80bar)

●PS=(gas input Pressure Rising=Air, He, CO2, H2, Ar, N2, etc)

●only  High pressure Tank (150bar, 5L)

●DLWH140-150bar-5L (tank=5Liter) (csq3503)

●WTSA-A series 특징

에어만 공급하면 Automatic valve 장치에 의해 가스부스터(에어부스터) 가 자동으로 작동하여 펌핑한다.

증압비율에 따른 압력에 도달하면 가스부스터 (에어부스터) 는 자동으로 정지하고

이때, 회로내 압력은 유지되며  가스 (에어) 사용  누유로 압력이 저하 되면

가스부스터(에어부스터)가  자동으로 작동하여 펌핑되고 최고 압력을 유지한다.

●PD (booster Drive=Air) 와

PS (Pressure Rising gas=Air, He, CO2, H2, Ar, N2, etc)의 유체는

절대 혼합되지 않는다.

●(Tank=2.5L) Air booster with high pressure Tank

●DBC100-10-A-(2.5L)-(LWH110) (ratio=10:1)

(max pressure=80 bar) (csq4589)

●(WTSA100-10-A) + (LWH110-2.5-15-H) + (QTYH-04)

●(Tank=5L) Air booster with high pressure Tank

●DBC-10-A-(5L)-(LWH140) (ratio=10:1)

(max pressure=80 bar) (csq4587)

●(WTSA100-10-A) + (LWH140-5-15-H) + (QTYH-04)

●(Tank=20L) Air booster with high pressure Tank

●WTSA100-A-(20L)-(LWH159-150-H x 4EA)

(ratio=10:1) (max pressure=80 bar) (csq4589)

●(WTSA100-10-A) + (LWH159-5-15-H X 4EA) + (QTYH-04)
