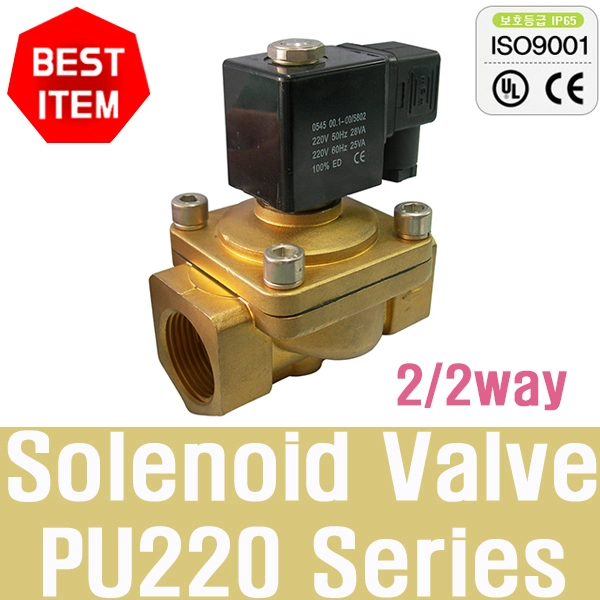

(UL인증)PU220●2/2way NC Solenoid Valve●2/2way 솔레노이드밸브●2/2way 에어 솔레노이드밸브●2/2way 물 솔레노이드밸브●2/2way 오일 솔레노이드밸브●(media=air,water,oil)●(0~7bar)●(orifice13mm~50mm)●(G3/8 F~G2 F)●(RFS)

PU220 Series 카탈로그  PU220 Series 코드번호

●(2/2way, NC) Solenoid Valve (G3/8 F)

(Body=brass) (seal=NBR) (working pressure=0.5~7bar)

(max pressure=10.5bar) (temp=-5~80ºC) (media=air, water, oil)

●PU220-03-(orifice=13mm)-1D-AC110V (G3/8 F) (DME1364)

●PU220-03-(orifice=13mm)-2D-AC220V (G3/8 F) (DME1365)

●PU220-03-(orifice=13mm)-8D-DC24V (G3/8 F) (DME4968)

●PU220-03-(orifice=13mm)-1LD-AC110V (G3/8 F) (DME8547)

●PU220-03-(orifice=13mm)-2LD-AC220V (G3/8 F) (DME8548)

●PU220-03-(orifice=13mm)-8LD-DC24V( G3/8 F) (DME8549)

●(2/2way, NC) Solenoid Valve (G1/2 F)

(Body=brass) (seal=NBR) (working pressure=0.5 ~7bar)

(max pressure=10.5bar) (temp=-5~80ºC) (media=air, water, oil)

●PU220-04-(orifice=13mm)-1D-AC110V (G1/2 F) (DME8346)

●PU220-04-(orifice=13mm)-2D-AC220V (G1/2 F) (DME1366)

●PU220-04-(orifice=13mm)-7D-DC12V (G1/2 F) (csq4894)

●PU220-04-(orifice=13mm)-8D-DC24V (G1/2 F) (DME5723)

●PU220-04-(orifice=13mm)-1LD-AC110V (G1/2 F) (DME8551)

●PU220-04-(orifice=13mm)-2LD-AC220V (G1/2 F) (DME8552)

●PU220-04-(orifice=13mm)-8LD-DC24V (G1/2 F) (DME8553)

●(2/2way, NC) Solenoid Valve (G3/4 F)

(Body=brass) (seal=NBR) (working pressure=0.5 ~7bar)

(max pressure=10.5bar) (temp=-5~80ºC) (media=air, water, oil)

●PU220-06-(orifice=25mm)-1D-AC110V (G3/4 F) (DME8345)

●PU220-06-(orifice=25mm)-2D-AC220V (G3/4 F) (DME1367)

●PU220-06-(orifice=25mm)-8D-DC24V (G3/4 F) (DME8344)

●PU220-06-(orifice=25mm)-1LD-AC110V (G3/4 F) (DME8554)

●PU220-06-(orifice=25mm)-2LD-AC220V (G3/4 F) (DME8555)

●PU220-06-(orifice=25mm)-8LD-DC24V (G3/4 F) (DME8556)

●(2/2way, NC) Solenoid Valve (G1 F)

(Body=brass) (seal=NBR) (working pressure=0.5 ~7bar)

(max pressure=10.5bar) (temp=-5~80ºC) (media=air, water, oil)

●PU220-08-(orifice=25mm)-4D-DC12V (G1 F) (CSQ2201)

●PU220-08-(orifice=25mm)-1D-AC110V (G1 F) (DME8276)

●PU220-08-(orifice=25mm)-2D-AC220V (G1 F) (DME1368)

●PU220-08-(orifice=25mm)-8D-DC24V (G1 F) (DME8277)

●PU220-08-(orifice=25mm)-1LD-AC110V (G1 F) (DME8557)

●PU220-08-(orifice=25mm)-2LD-AC220V (G1 F) (DME8558)

●PU220-08-(orifice=25mm)-8LD-DC24V (G1 F) (DME8559)

● PU220 (G3/8 F~G2 F) (only 밸브 바디 황동 생산함) (pressure=0.5~7bar)

●(DIN43650A) (DIN단자 1번 , 3번에 연결  2wire)

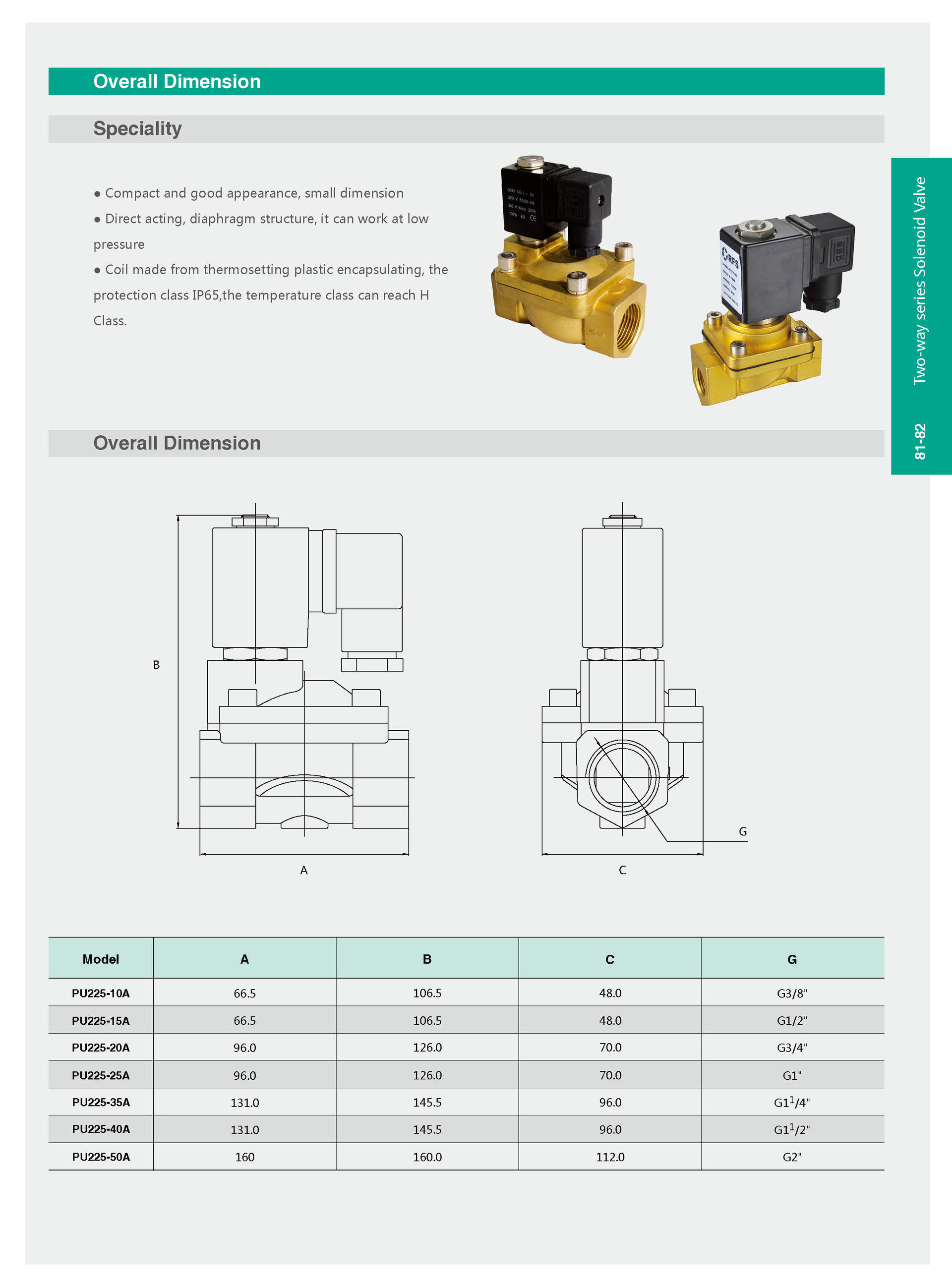

●PU225SS  (G3/8 F~G2 F)  (only 밸브 바디 스텐레스 생산함) (pressure=0.5~10bar)

●(DIN43650A) (DIN단자 1번 , 3번에 연결  2wire)

●PU225-10A ●PU225-15A ●PU225-20A ●PU225-25A ●PU225-35A

●PU225-40A ●PU225-50A ●shaco 샤코

■(적용 coil=SB256=AC220V , SB256=AC380V , SB257=DC24V)

■AC coil UL인증품 가능 SB256-AC220V (DIN43650A) (DME3694)

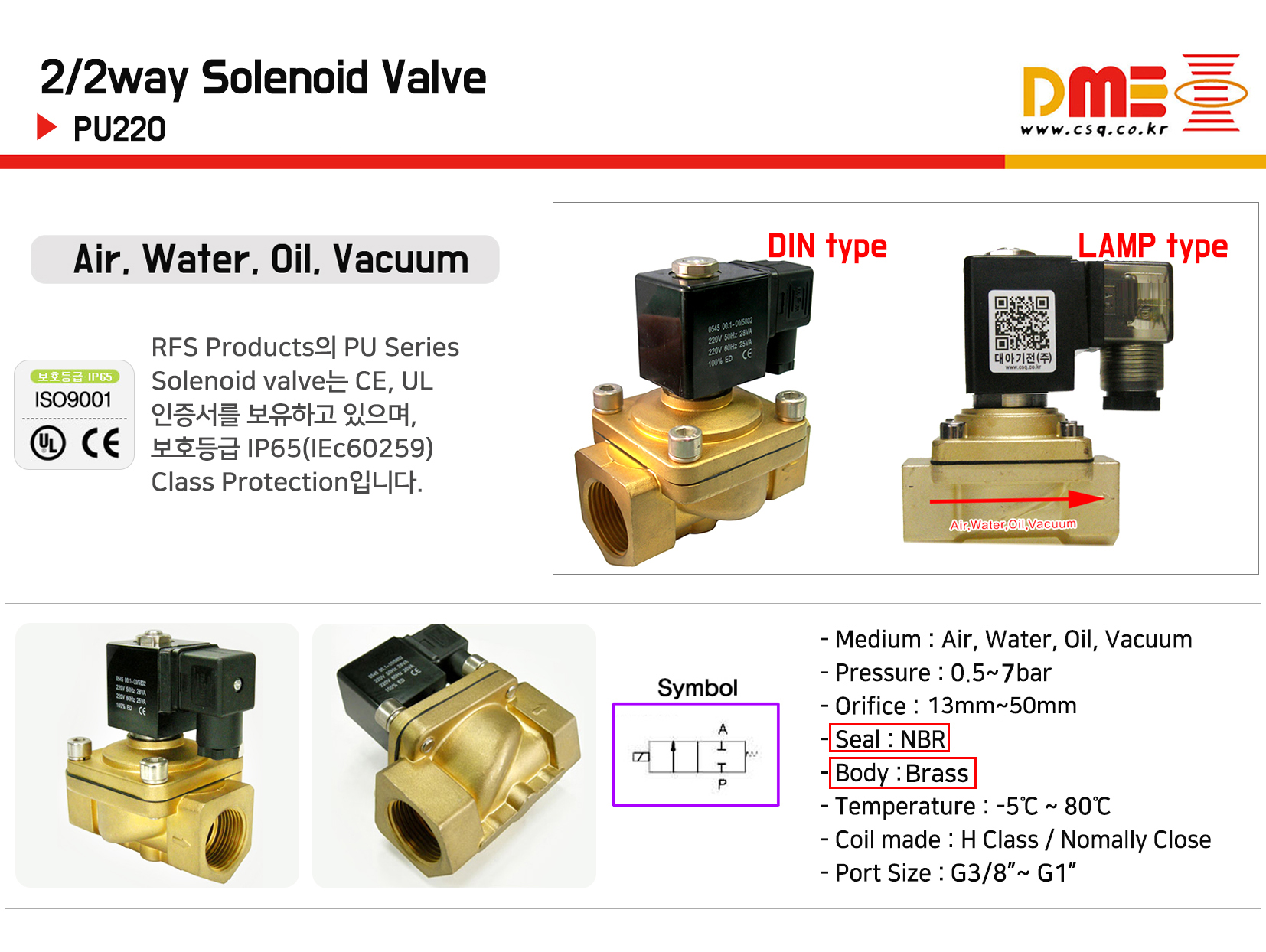

■RFS PU220 시리즈 UL 인증 2/2Way NC 솔레노이드 밸브 사양 및 주요 규격입니다. 공기, 물, 오일 등 다양한 유체 라인에 적용 가능한 대용량 직동/파일럿 구동식 2포트 2위치(2/2-Way, Normal Closed) 범용 솔레노이드 밸브 제품군입니다.

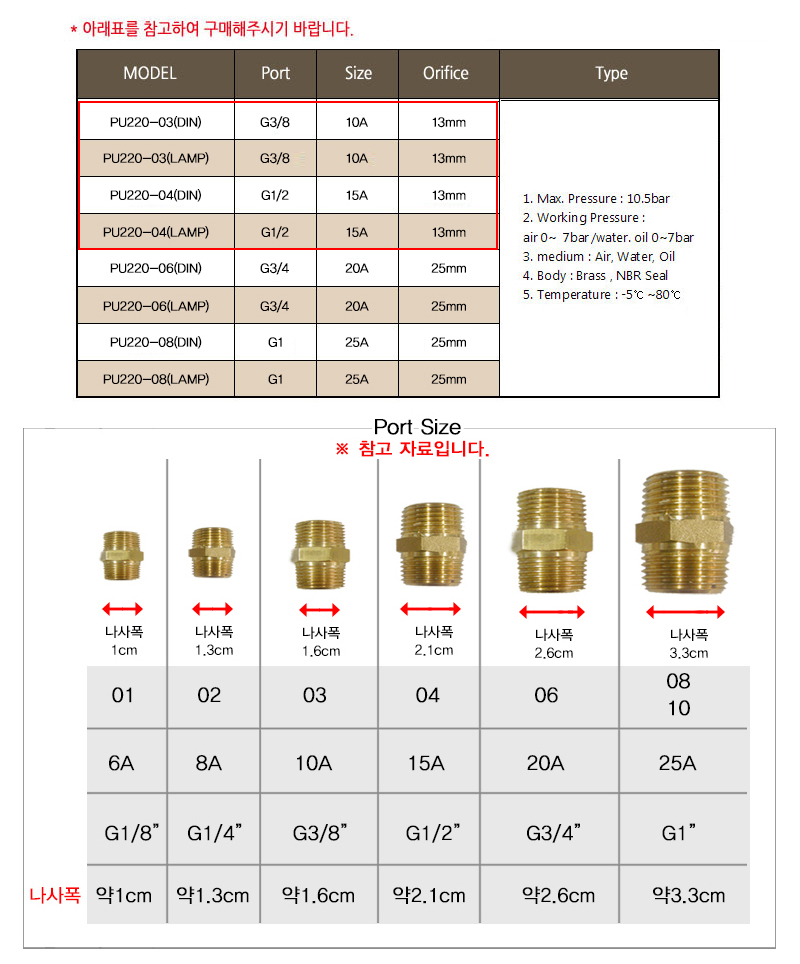

■주요 모델 라인업 및 접속 규격

■기술 사양 (Specifications)

• 동작 방식: NC (Normal Closed - 통전 시 열림, 단전 시 닫힘)

• 안전 인증: UL 인증 코일/밸브 (북미 및 글로벌 산업 안전 표준 준수)

• 사용 유체 (Media): 공기 (Air), 물 (Water), 오일 (Oil - 20 cSt 이하)

• 사용 압력 범위: 0.5 ~ 7 bar (0.05 ~ 0.7 MPa)

• 사용 온도 범위:

  • NBR 패킹 (표준): -5 ~ 80 °C

  • Viton(FKM) / EPDM 패킹 (옵션): -5 ~ 150 °C (고온/화학 유체용)

• 사용 전압: AC220V, AC110V, DC24V, DC12V (UL 인증 DIN 코일 커넥터)

■핵심 유용성 및 특징

1. 글로벌 UL 안전 인증: UL 인증 코일이 탑재되어 전기적 안전성과 절연 등급이 우수하며, 수출용 자동화 설비 및 제어반에 안심하고 적용할 수 있습니다.

2. 광범위한 오리피스 대응: 13mm부터 50mm까지 대용량 유량이 필요한 공정 라인(대형 에어 배관, 용수 공급 및 오일 순환 라인)에 적합합니다.

3. 황동(Brass) 바디 및 강한 내구성: 정밀 가공된 황동 바디와 강화 다이아프램을 적용하여 다목적 유체 제어 환경에서 긴 수명을 보장합니다.
