LZM Series 카탈로그

●(㎥/h, Gas) Gas Flow meter with regulator (216mm, 165mm) (accuracy=4%)

(valve=sus316) (fitting=sus316) (float=sus316) (o-ring=silicon)

●LZM-15-611 (1~10 N㎥/h) (1/2 BSPT F)

●LZM-15-611 (1.6~16 N㎥/h) (1/2 BSPT F)

●LZM-15-611 (2.5~25 N㎥/h) (1/2 BSPT F)

●LZM-15-611 (4~40 N㎥/h) (1/2 BSPT F)

●(㎥/h, Gas) Gas Flow meter with regulator (233mm, 165mm) (accuracy=4%)

(valve=sus316) (fitting=sus316) (float=sus316) (o-ring=silicon)

●LZM-20-611 (2.5~25 N㎥/h) (3/4 BSPT F)

●LZM-20-611 (6~10 N㎥/h) (3/4 BSPT F)

●LZM-20-611 (16~80 N㎥/h) (3/4 BSPT F)

●LZM-20-611 (16~160 N㎥/h) (3/4 BSPT F)

●(㎥/h, Gas) Gas Flow meter with regulator (253mm, 175mm) (accuracy=4%)

(valve=sus316) (fitting=sus316) (float=sus316) (o-ring=silicon)

●LZM-25-611 (20~200 N㎥/h) (1 BSPT F)

●LZM-25-611 (25~250 N㎥/h) (1 BSPT F)

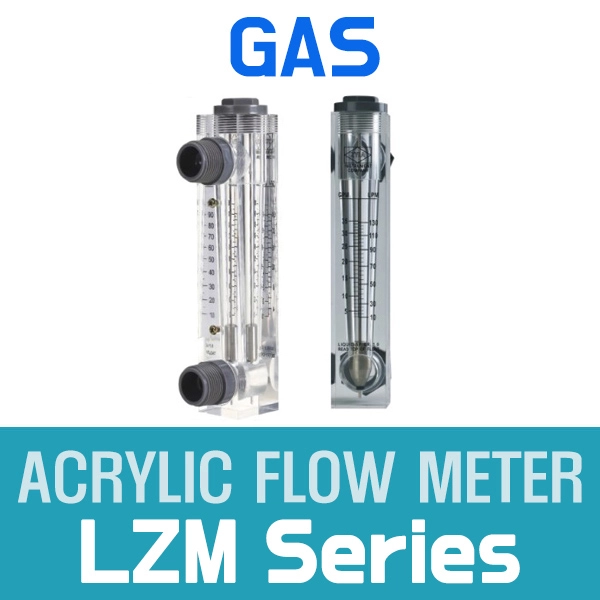

■KIO LZM 시리즈는 장비 판넬 전면에 매립 설치하기 적합한 아크릴 블록형 면적식 유량계(Panel Mount Acrylic Rotameter)입니다. Z-60 모델과 유사하게 투명 아크릴 몸체 내부의 플로트(Float) 위치로 유량을 육안 측정하며, 전면 하단의 조절 밸브(Needle Valve)를 통해 유량을 미세 조정할 수 있습니다.

■주요 사양 및 특징

• 구조 및 설치: Panel Mount 타입 (판넬 전면 타공 후 후면 나사 체결로 매립 장착)

• 유량 조절: 하단 내장형 니들 밸브(Needle Valve) 적용 (유량 제어 및 차단 가능)

• 주요 재질:

  • 바디: 투명 아크릴 수지 (PMMA) - 강도 및 정밀 절삭성 우수

  • 접액부/밸브: 황동(Brass) 기본, 스테인리스(SUS304/SUS316) 선택 가능

  • 플로트: Stainless Steel, 316, Agate, PTFE 등

  • O-ring: NBR (기본) / Fluororubber (Viton 선택 가능)

• 측정 대상: 청수(Water) 및 기체(Air, N2, O2 등)

• 사용 환경: 압력 최대 0.6 MPa (6 bar) 이하 / 사용 온도 0℃ ~ 60℃

■세부 라인업 (LZM 규격 구분)

• LZM-4T / LZM-6T (미세 유량용): 소형 기체 및 액체 미세 측정용 (1/4" NPT 또는 호스 피팅)

• LZM-15 (중형 유량용): 일반 공업용 수처리 및 가스 제어용 (1/2" Male/Female NPT)

• LZM-25 (대유량용): 대용량 수처리 라인용 (1" BSP/NPT 연결)

■선택 및 설치 시 고려사항

• 수직 평행도: 플로트의 자중과 유속 유체력의 균형을 이용하므로 설치 면과의 수직 90도 정밀도가 확보되어야 오차가 줄어듭니다.

●1Gal/min=3.78 L/min ●1Gph=3.78/60= 0.063 L/min●1SCFH( ft³ /60 )=1.698 L/min  ●1SCFM( ft³  )=28.3 L/min

●1㎥/h= 1,000L/h = 16.667L/min●1루베= 1,000L=1,000,000ml=1,000,000CC●1LPH(1L/h)=60LPM(60L/min)=60,000CC/mim
