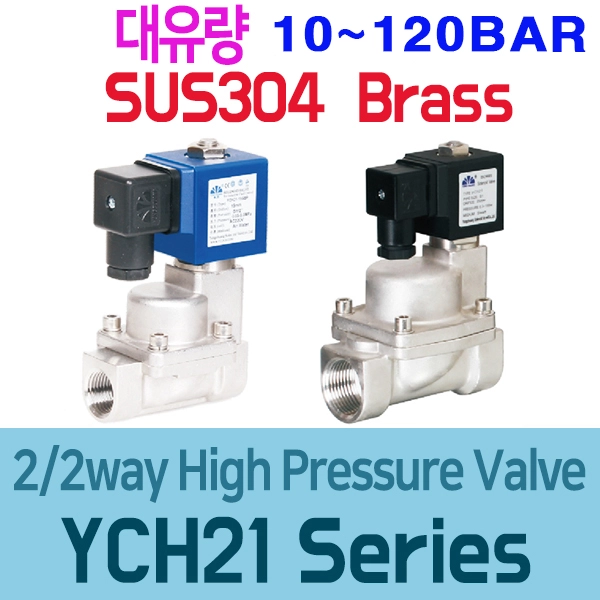

YCH21●2/2way SUS304 NC High pressure solenoid valve●스텐레스 고압 솔레노이드밸브●스텐 고압 밸브●스텐 고압 솔 밸브●Hot water,air,water,oil●(seal=PTFE)●(orifice=15~25mm)●(Ppessure=10bar~120bar)●(G3/8~G1 F)●(YONG,DME)

YCH21 카탈로그

●(2/2way, NC, SUS) high pressure solenoid valve ( AC220V)

(pressure=mine 1Mpa~max 12Mpa )

(seal=PTFE) (temp=-40~200C) (body=SUS304)

(Medum=Hot water,  air,  water, oil)

● YCH2112-G-S-P-(GE21B)-1-(AC220V) (G3/8 F) (csq4799)(orifice=12mm) (pressure=mine 1Mpa~max 12Mpa )

● YCH2115-G-S-P-(GE21B)-1-(AC220V) (G1/2 F) (csq4802)

(orifice=15mm) (pressure=mine 1Mpa~max 12Mpa )

● YCH2120-G-S-P-(GE21B)-1-(AC220V) (G3/4 F) (csq4860)

(orifice=20mm) (pressure=mine 1Mpa~max 12Mpa )

● YCH2125-G-S-P-(GE21B)-1-(AC220V) (G1 F) (csq4804)

(orifice=25mm) (pressure=pressure=mine 1Mpa~max 12Mpa )

●(2/2way, NC, SUS) high pressure solenoid valve (DC2V)

(pressure=mine 1Mpa~max 10Mpa )

(seal=PTFE) (temp=-60~200C) (body=SUS304)

(Medum=Hot water, air, water, oil)

● YCH2112-G-S-P-(GE21B)-2-(DC24V) (G3/8 F) (csq4862)

(orifice=12mm) (pressure=mine 1Mpa~max 10Mpa )

● YCH2115-G-S-P-(GE21B)-2-(DC24V) (G1/2 F) (csq4861)

(orifice=15mm) (pressure=mine 1Mpa~max 10Mpa )

● YCH2120-G-S-P-(GE21B)-2-(DC24V) (G3/4 F) (csq4803)

(orifice=20mm) (pressure=mine 1Mpa~max 10Mpa )

● YCH2125-G-S-P-(GE21B)-2-(DC24V) (G1 F) (csq4859)

(orifice=25mm) (pressure=mine 1Mpa~max 10Mpa)

●Only coil

●GE21B-AC220V (csq4929)

(pressure=mine 1Mpa~max 12Mpa, YCH21, 모든모델 적용)

●GE21B-DC24V (csq4930)

(pressure=mine 1Mpa~max 10Mpa, YCH21, 모든 모텔 적용)

■YCH21 시리즈는 최대 30bar~100bar(모델 및 구경 사양에 따름)의 고압 환경에서 기체 및 액체 유체를 안정적으로 제어하기 위해 본체를 스테인리스 스틸(SUS304 / SUS316)로 정밀 제작한 고압 전용 2포트 솔레노이드 밸브입니다.

■주요 기술 사양

■특징

• SUS304/316 고강도 스테인리스 바디: 고압 내태성 및 내부식성이 우수하여 일반 수자원 및 공압뿐만 아니라 화학 유체, 가스, 부식성 환경 라인에서도 녹 및 변형 없이 안전하게 사용 가능합니다.

• 고압 파이롯트 피스톤 구조: 고무 디아프램 방식과 달리 강성 메탈 피스톤 구조와 고강도 내열/내압 씰(PTFE/PEEK)을 채택하여 high-pressure 충격과 강한 맥동 압력에도 안정적인 개폐 작동을 유지합니다.

• 고압 차단 및 기밀성: 밸브 클로징 시 유체의 고압 자체를 이용해 수밀/기밀 밀폐력을 높이므로 높은 역압이나 압력 변화 속에서도 누설(Leakage)을 완벽히 차단합니다.

• 적용 분야: 고압 공압 장치, 초고압 세척기, 가스 충전 라인, 유압 보조 라인, 화학/산업용 제어 설비.
