M3-T(M3T)●M3-F●M3-L●(M3-IEC#72 D71)●M3-N●M3-FG●M3-LG●M3-FBG●M3-LBG●TONSON Piston Air Motor●톰숀 피스톤형 에어 모터●톰숀 피스톤 에어 모타●100% 방폭모터●(TAM4-015)(TAM4 015 / 0.25HP / 900RPM)●(TONSON)

자료실

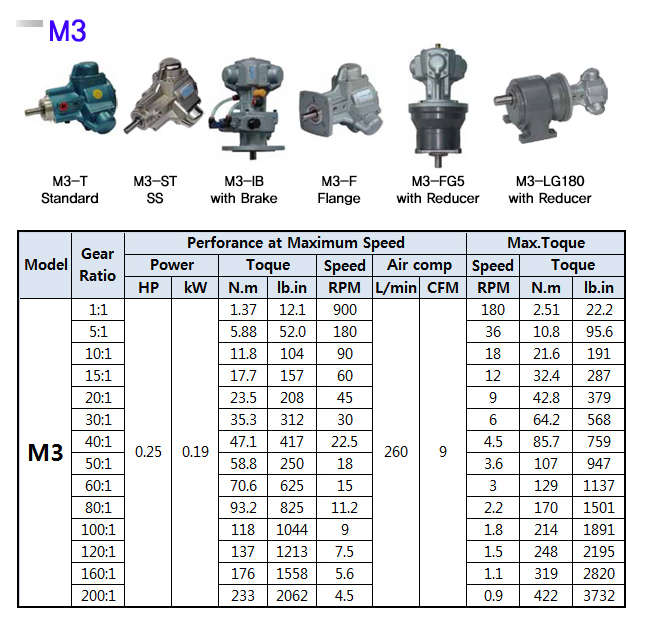

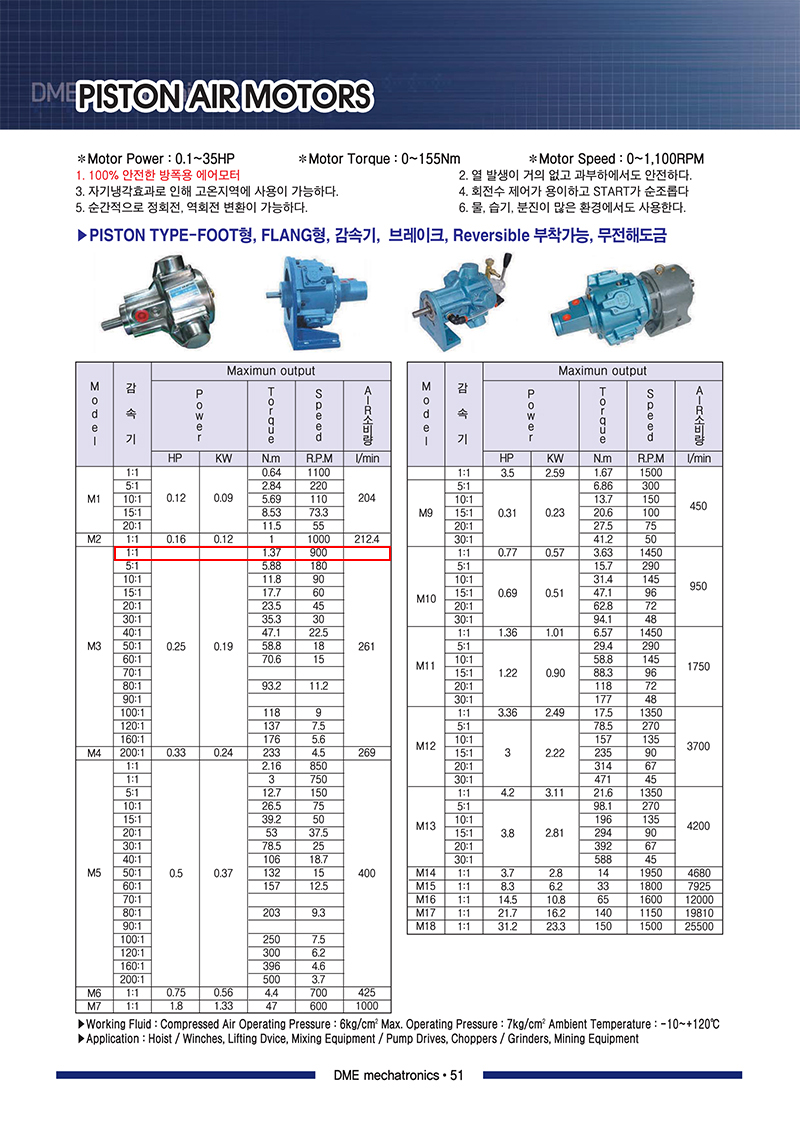

●(M3) Piston Air Motor

●(torqus=1.37Nm) (speed=900rpm) (power=1/4HP)

●M3-T(standard) (1/4HP) (1.37Nm) (900rpm) (DME0266)

●M3-F (Flange) (1/4HP) (1.37Nm) (900rpm) (DME0267)

●M3-L (Foot) (1/4HP) (1.37Nm) (900rpm) (DME0368)

●M3-I (IEC #72 D71) (1/4HP) (1.37Nm) (900rpm) (DME0262)

●M3-N (NEMA) (1/4HP) (1.37Nm) (900rpm)

●M3-E-T (chromium plate) (1/4HP) (1.37Nm) (900rpm)  (DME0264)

●(M3-FG) Piston Air Motor (with Flange reducer, CVM400)

●M3-FG5 (Ratio=5:1) (1/4HP) (5.88Nm) (180rpm)

●M3-FG10 (Ratio=10:1) (1/4HP) (11.8Nm) (90rpm) (DME3293)

●M3-FG15 (Ratio=15:1) (1/4HP) (17.7Nm) (60rpm) (DME0263)

●M3-FG20 (Ratio=20:1) (1/4HP) (23.5Nm) (45rpm) (DME2645)

●M3-FG30 (Ratio=30:1) (1/4HP) (35.3Nm) (30rpm)

●M3-FG40 (Ratio=40:1) (1/4HP) (47.1Nm) (22rpm) (DME3230)

●M3-FG60 (Ratio=60:1) (1/4HP) (70.6 Nm) (11rpm)

●M3-FG100 (Ratio=100:1) (1/4HP) (118 Nm) (9rpm)

●M3-FG100 (Ratio=120:1) (1/4HP) (137 Nm) (7.5rpm)

●M3-FG160 (Ratio=160:1) (1/4HP) (176 Nm) (5.6rpm)

●(M3-LG) Piston Air Motor (with Foot reducer, CHM400)

●M3-LG5 (Ratio=5:1) (1/4HP) (5.88Nm) (180rpm)

●M3-LG10 (Ratio=10:1) (1/4HP) (11.8Nm) (90rpm)

●M3-LG15 (Ratio=15:1) (1/4HP) (17.7Nm) (60rpm) (DME4246)

●M3-LG10 (Ratio=10:1) (1/4HP) (11.8Nm) (90rpm)

●M3-LG20 (Ratio=20:1) (1/4HP) (23.5Nm) (45rpm)

●M3-LG30 (Ratio=30:1) (35.3Nm) (30rpm) (1/4HP)

●M3-LG40 (Ratio=40:1) (1/4HP) (47.1Nm) (22rpm)

●M3-FG60 (Ratio=60:1) (1/4HP) (70.6 Nm) (11rpm)

●M3-FG100 (Ratio=100:1) (1/4HP) (118 Nm) (9rpm)

●M3-FG100 (Ratio=120:1) (1/4HP) (137 Nm) (7.5rpm)

●M3-FG160 (Ratio=160:1) (1/4HP) (176 Nm) (5.6rpm)

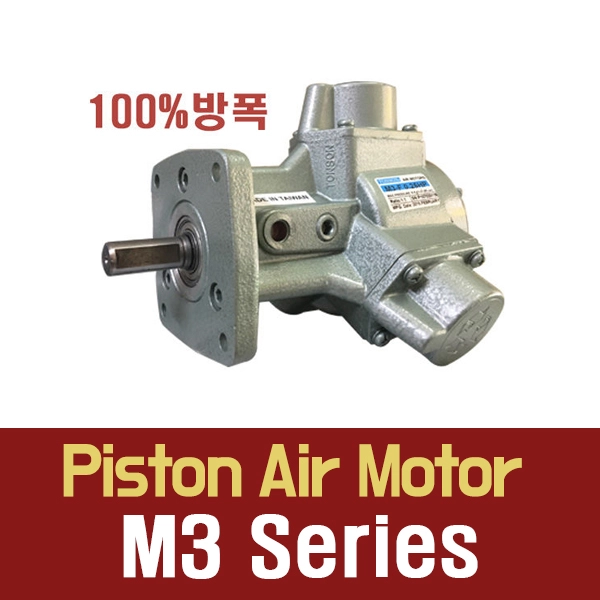

●Piston Air Motor

●M3-ST SS ●M3-FGS10 ●M3-LGS15 ●M3-FGS

●M3-FBG ●M3-FBwith Brake ●M3-LB with Brake

■TONSON M3 시리즈는 약 0.75 ~ 1.0 HP (0.55 ~ 0.75 kW) 급의 중형 출력을 발휘하는 피스톤형 에어모터(Piston Air Motor) 라인업입니다.

베인(Vane) 방식 대비 저속 영역에서의 강력한 회전 토크, 뛰어난 시동/정지 응답성, 공기 소비량 절감 효과를 제공하며, 100% 공압 방폭(Ex-proof) 구조로 점성 유체 교반, 산업용 믹서, 펌프 및 위험 지역 자동화 공정에 특화되어 있습니다.

■M3 시리즈 모델별 마운팅 및 구조 구분

■공통 핵심 사양 (M3 시리즈 기본)

• 출력: 약 0.75 ~ 1.0 HP (0.55 ~ 0.75 kW)

• 회전 특성: 피스톤 구동 방식으로 저속 RPM에서도 멈춤(Stall) 현상 없이 높은 토크 유지

• 방폭 성능: 100% 공압 방폭 (Ex-proof)

• 회전 방향: 정/역회전(Reversible) 가능 (5/2위치 또는 3위치 공압 밸브 제어)

• 사용 압력: 1 ~ 6 bar (최대 7 bar)

■선택 및 작업 시 고려사항

• 공압 루브리케이터(F.R.L) 필수: 피스톤 링 및 실린더 내벽의 마모를 방지하기 위해 에어 입구 단에 오일러(Lubricator)를 설치하고 ISO VG32 등급 오일을 지속 공급해야 합니다.

• 배기 소음기(Muffler) 장착: 배기 맥동음 저감 및 잔여 오일 미스트 비산 방지를 위해 배기 포트에 에어 소음기를 체결해 주십시오.

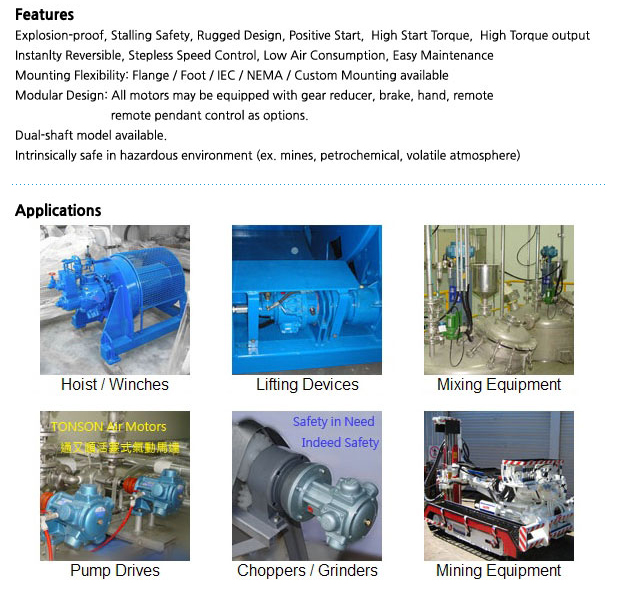

●브레이크 부착 에어모터●감속기부착 에어모터 ●브레이크 부착 감속기 부착 에어모터●Hoist/Winches

●Lifting Devices  ●Mixing Equipment ●Pump Drives  ●Choppers / Grinders  ●Mining Equipment
