(UL인증)NPF2A●(PF2M7)●Air Digital Flow Switch●에어 디지털 유량 스위치●에어 디지털 플루우 스위치●에어 디지털 플로우 메티●에어 플로우 메티●디지털 에어 유량 스위치●에어 유량 측정 디지털 플로우 메티●(1~500L/min)●(-50KPa~0.75MPa)●(G1/8 F~G1/2 F)● (NNT DME)

관련자료 (CLICK)

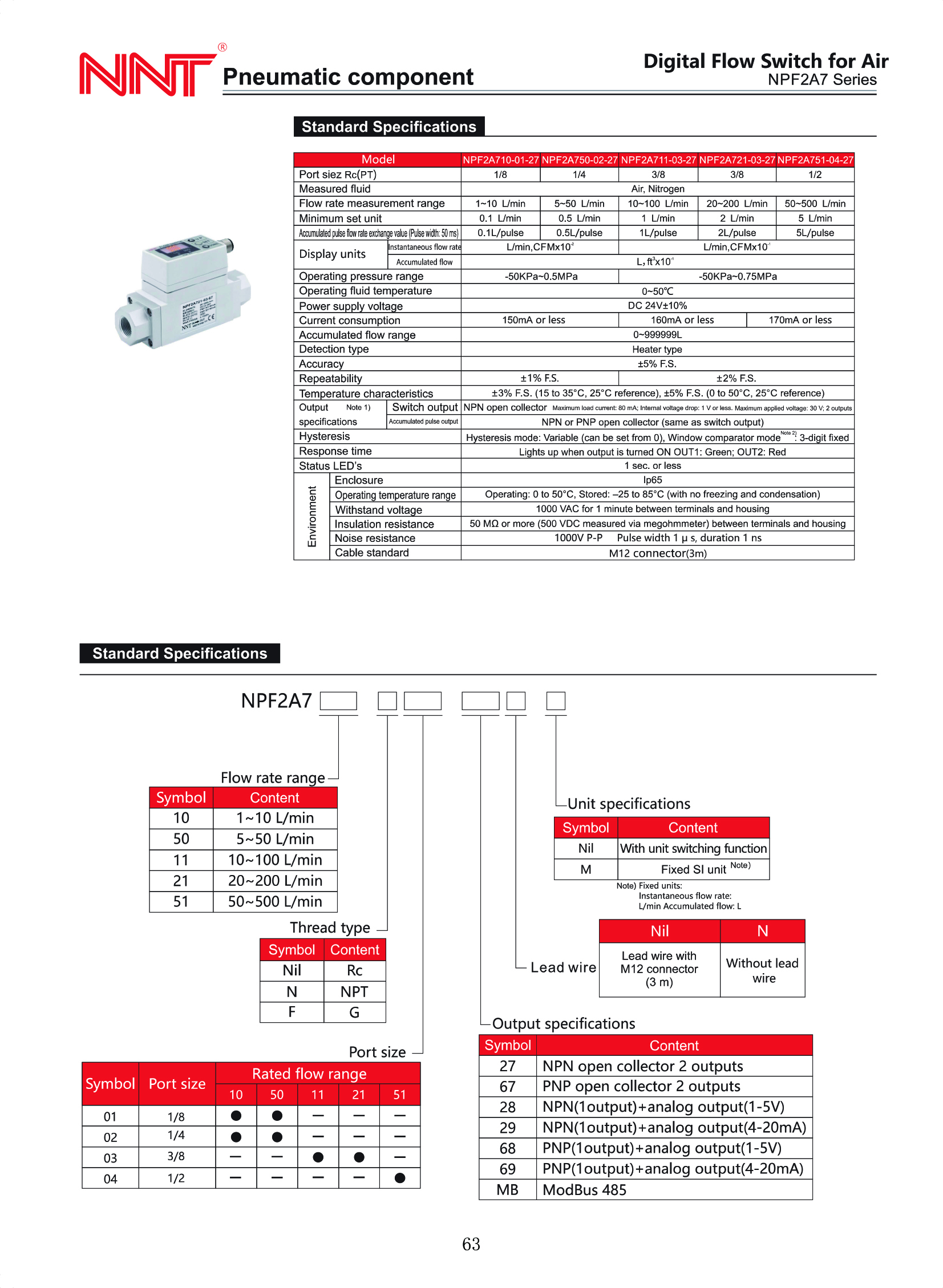

●(for Air  Digital Flow Switch)

●NPF2A750-F01-27 (G1/8 F)

(adjust range flow=1~10L/min) ( setting minimum flow=0.1 L/min)

●NPF2A750-F01-27 (G1/8 F)

(adjust range flow=5~5.0L/min) ( setting minimum flow=0.5 L/min)

●●NPF2A750-F02-27 (G1/4 F) (csq4870)

(output=NPN open collector 2output)

(pressore=-50kPa~0.75Mpa) (power=DC12V~24V)

(adjust range flow=5~5.0L/min) ( setting minimum flow=0.5 L/min)

●●NPF2A711-F03-27 (G3/8 F) (csq4869)

(output=NPN open collector 2output)

(pressore=-50kPa~0.75Mpa) (power=DC12V~24V)

(adjust range flow=10~100L/min) ( setting minimum flow=1 L/min)

●●NPF2A721-F03-27 (G3/8 F) (csq4868)

(output=NPN open collector 2output)

(pressore=-50kPa~0.75Mpa) (power=DC12V~24V)

(adjust range flow=20~200L/min) ( setting minimum flow=2 L/min)

●●NPF2A751-F04-27 (G1/2 F) (csq4811)

(output=NPN open collector 2output)

(pressore=-50kPa~0.75Mpa) (power=DC12V~24V)

(adjust range flow=50~500L/min) ( setting minimum flow=5 L/min)

■제품은 UL 안전 인증을 획득한 기체 전용 정밀 디지털 유량 스위치 / 플로우 미터(Air Digital Flow Switch / Meter) NPF2A 시리즈 사급 모델 정보입니다.

SMC의 대표적인 디지털 기체 유량 센서인 PF2M7 시리즈와 기능, 표시부 인터페이스, 포트 구조가 호환되는 정밀 측정용 장비입니다

■주요  특징 요약

• 안전 규격 인증: UL 인증 (UL Recognized Component) 획득

  • 해외 수출용 설비 및 엄격한 전기 안전 규격이 요구되는 라인에 직접 적용 가능.

• 측정 유량 범위 (Flow Range): 1 ~ 500 L/min

  • 미세 공기 유량 측정부터 중대형 공압 라인의 순간 유량 및 적산 유량 감시 대응.

• 사용 압력 범위 (Operating Pressure): -50 kPa ~ 0.75 MPa (약 -0.5 ~ 7.5 bar)

  • 미세 진공 라인(-50 kPa)부터 일반 상용 공압 배관(0.75 MPa)까지 광범위하게 측정 가능.

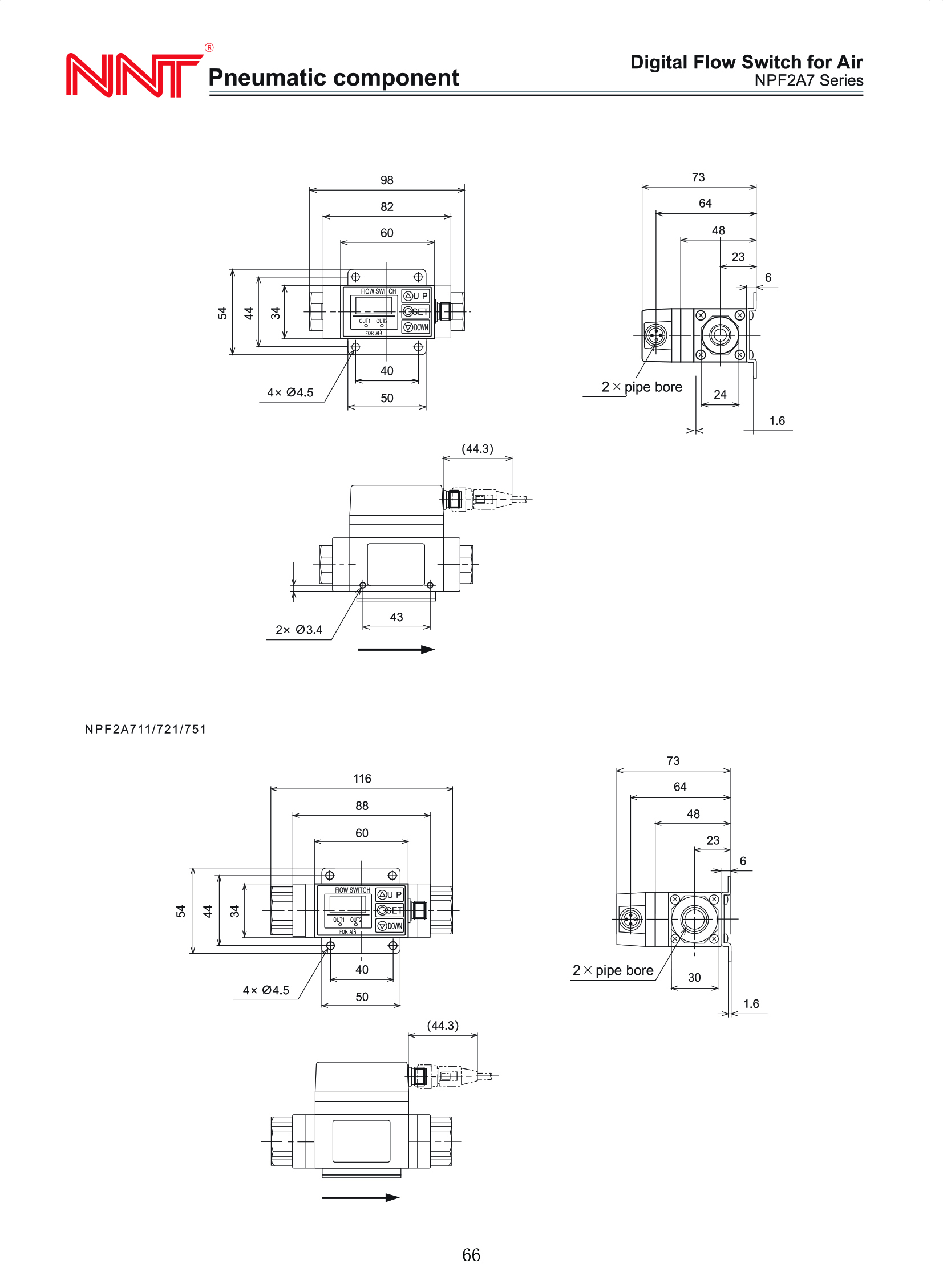

• 접속 포트 규격 (Port Size): G 1/8" ~ G 1/2" Female (PF 암나사)

  • 유량 범위에 맞춰 G1/8, G1/4, G3/8, G1/2 선택 적용.

• 동급 대호환 모델: SMC PF2M7 시리즈 (PF2M750 등) 대응

■주요 기능 및 작동 특징

1. 2색 2열 디지털 디스플레이 (Dual Display):

   • 현재 유량(PV)과 설정값(SV) 또는 적산 유량(Accumulated Flow)을 동시에 직관적으로 확인.

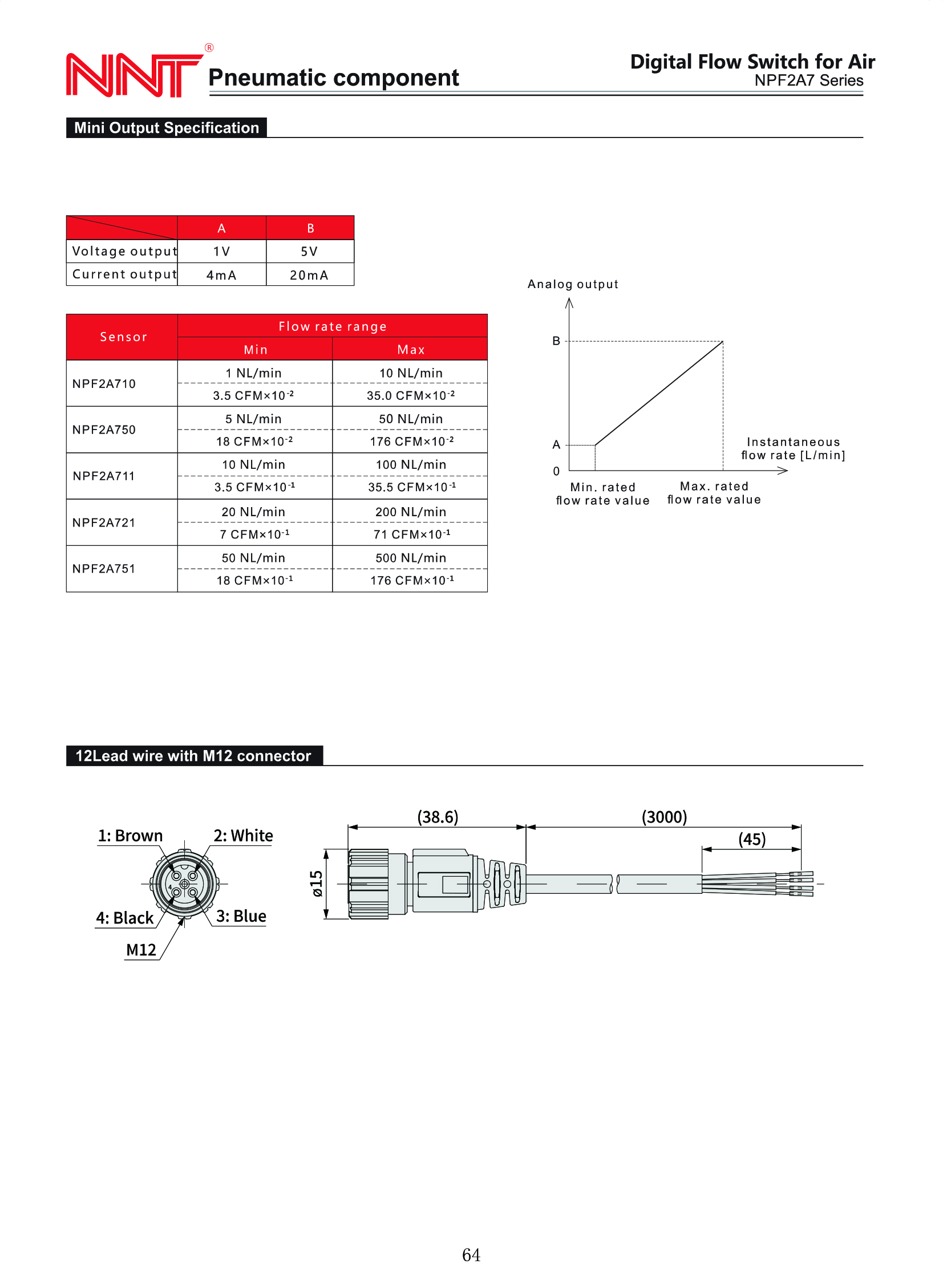

2. 다양한 출력 모드:

   • 스위치 출력 (Switch Output): NPN/PNP 상하한 알람 제어용 (2점)

   • 아날로그 출력 (Analog Output): PLC 연동용 15V 전압 또는 420mA 전류 피드백 signal

3. 적용 유체 (Media): Air(공기), N2(질소) 등 불연성 기체

■SMC PF2M7 대호환 및 사급 선택 기준 (NNT, DME)

■주문 및 사급 확인 사항

1. 세부 유량 범위: 150 L/min, 2100 L/min, 5250 L/min, 10500 L/min 중 필요 라인 사양

2. 출력 신호 타입:

   • NPN 오픈 컬렉터 + 4~20mA 아날로그

   • PNP 오픈 컬렉터 + 1~5V 아날로그 등

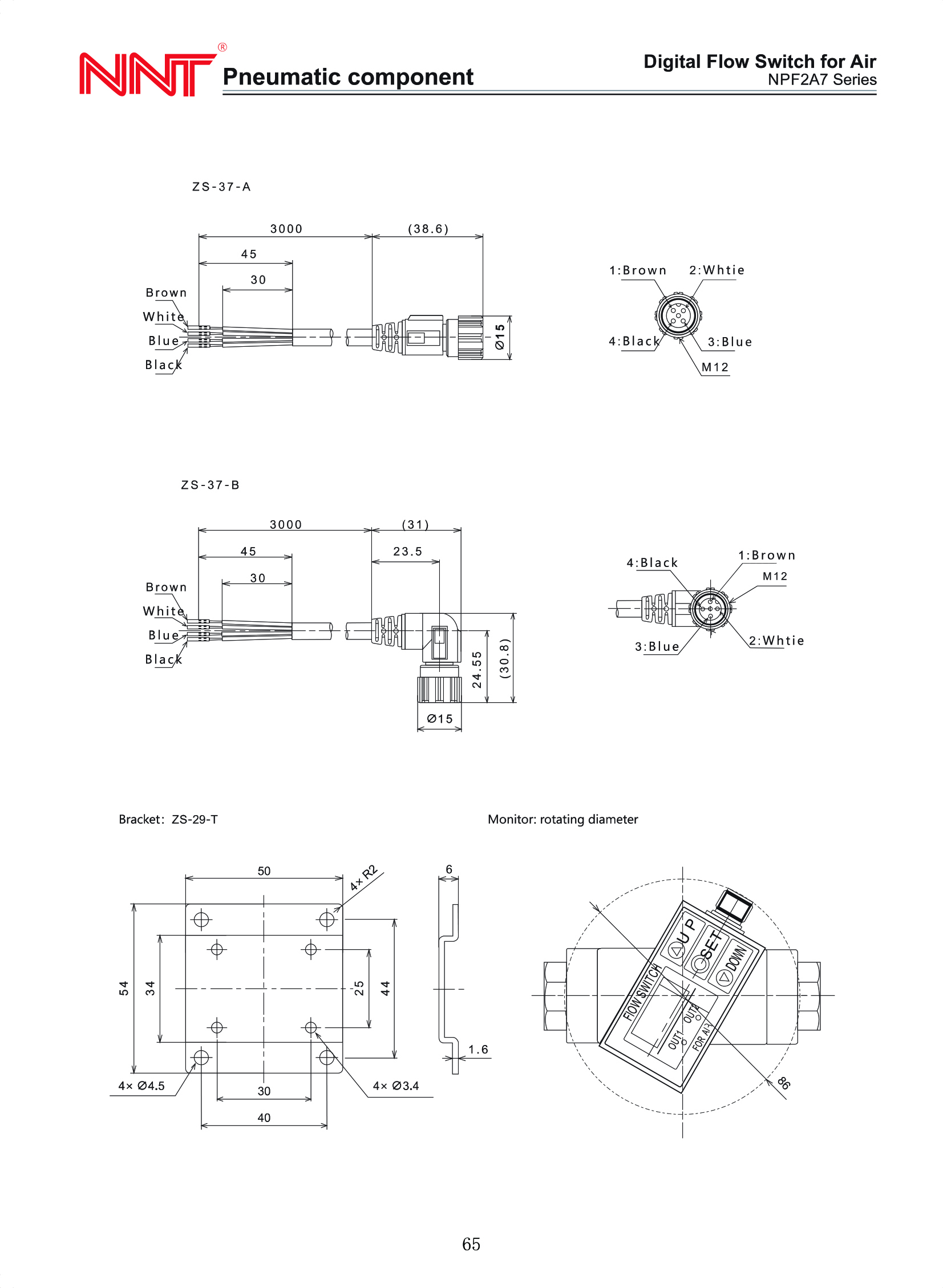

3. 배선 커넥터 형태: M8/M12 원터치 커넥터 케이블 길이 및 배선방식
