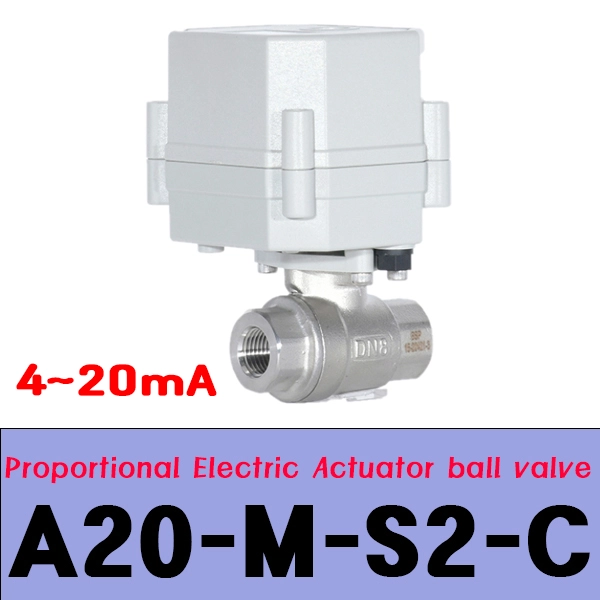

A20-M-S2-C●A20MS2C●SUS304,Bress,PVC●2way Proportional eletric actuator ball valve●electric auto control water system●서보 엑츄레다 볼밸브●써보 엑츄레다 볼 밸브●써보 밸브●유량 조절밸브●(10bar,3Nm,IP67)●(G1/4~G1)●(TON,RFS,DME)

MD

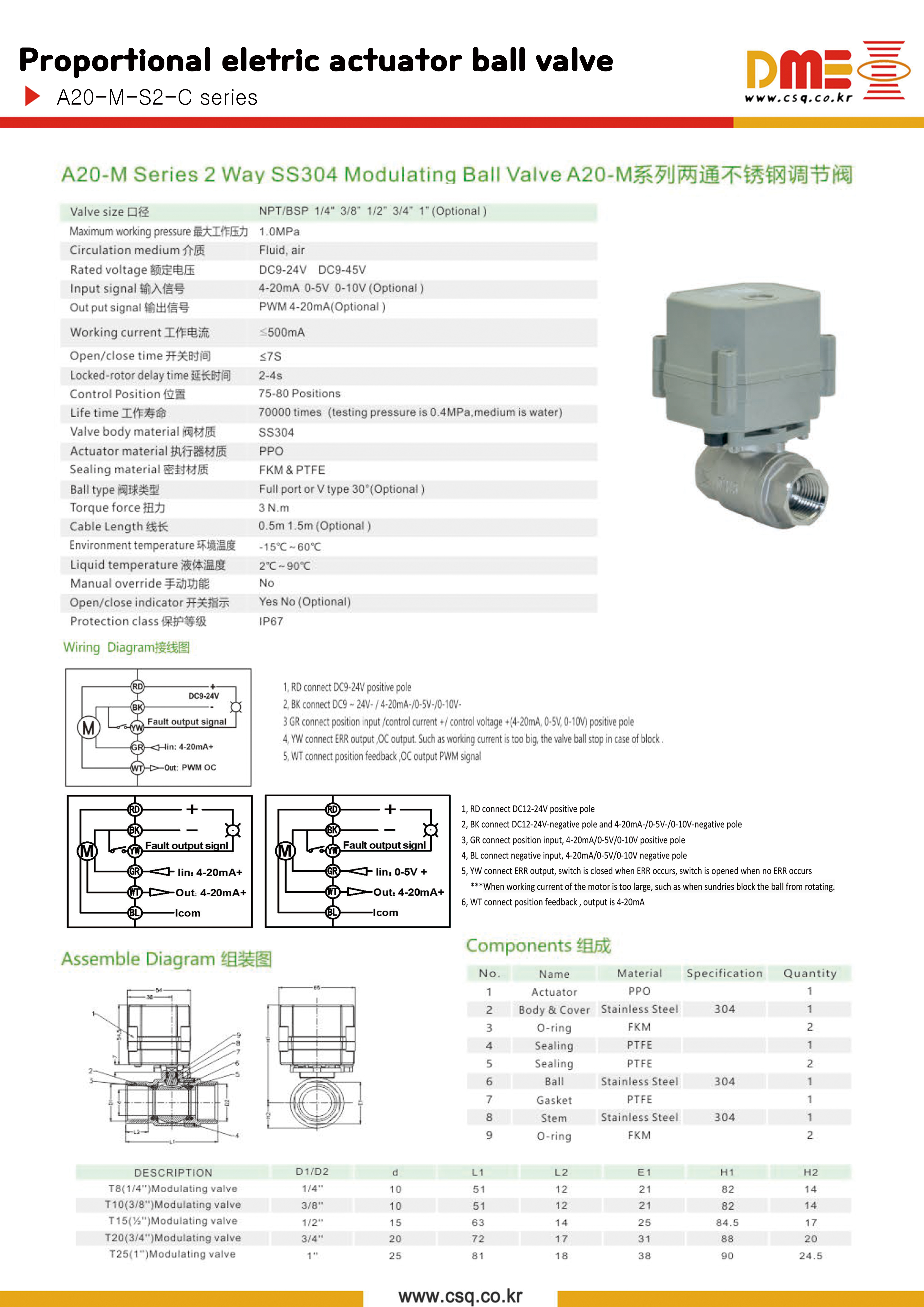

A20-M-S2-C 카탈로그

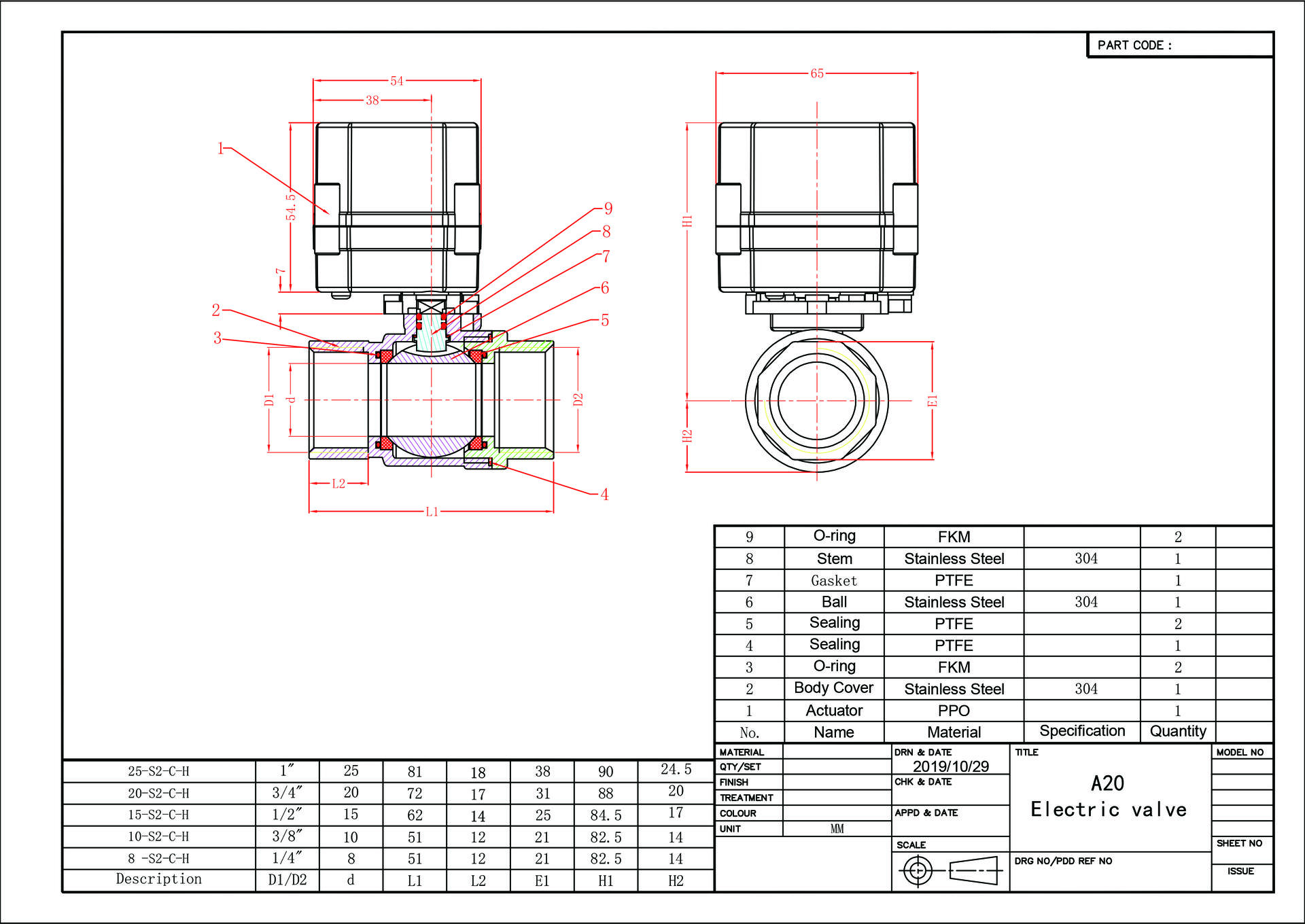

A20-M-S2-C Diagram

●(SUS304, input=4~20mA /out put=4~20mA)

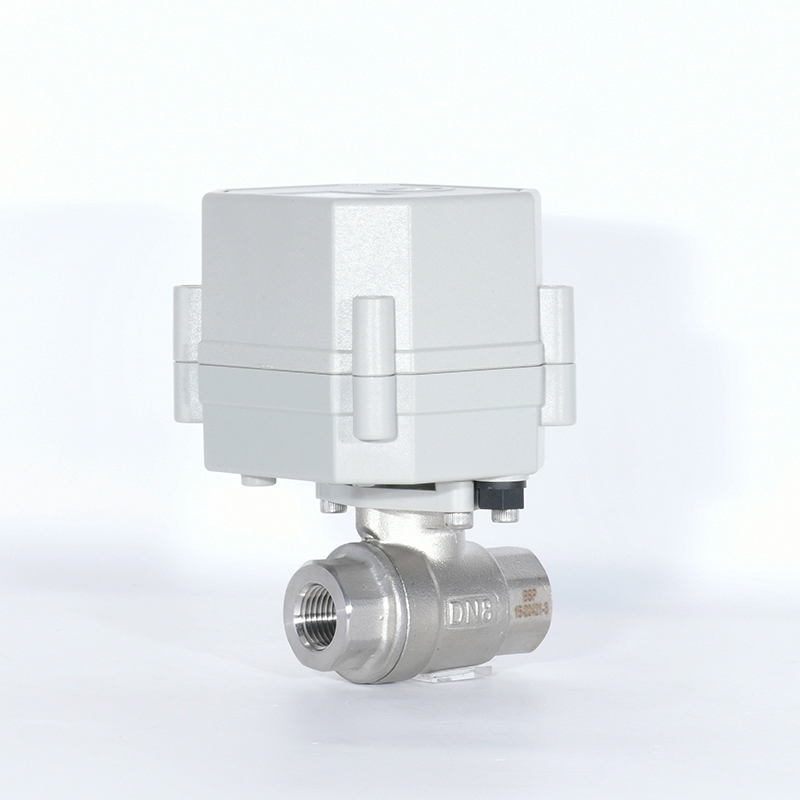

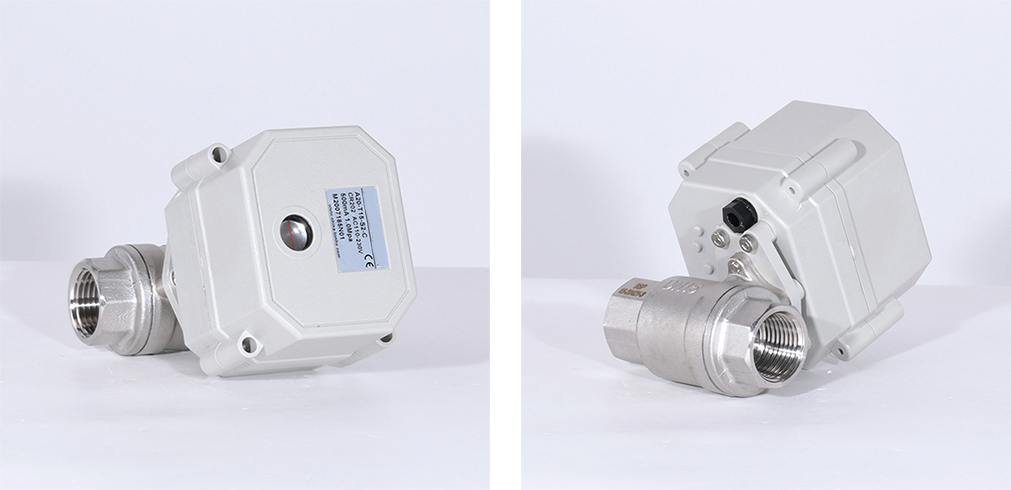

Proportional Electric Actuator  Ball Valve

(contro signal=4~20mA ) (out put=4~20mA) (5wire, 1.5m)

(seat=PTFE) (stem=FKM) (body=SUS304)

(Working current=≤500mA) (Voltage=DC12-24V )

(Life Time=70000 times) (open/close time=7 sec)

(working pressure =10bar)

(with open/close Indicator) (max torque force=3 Nm)

(Circulation Medium=Fluid, Air) (Protection class =IP67)

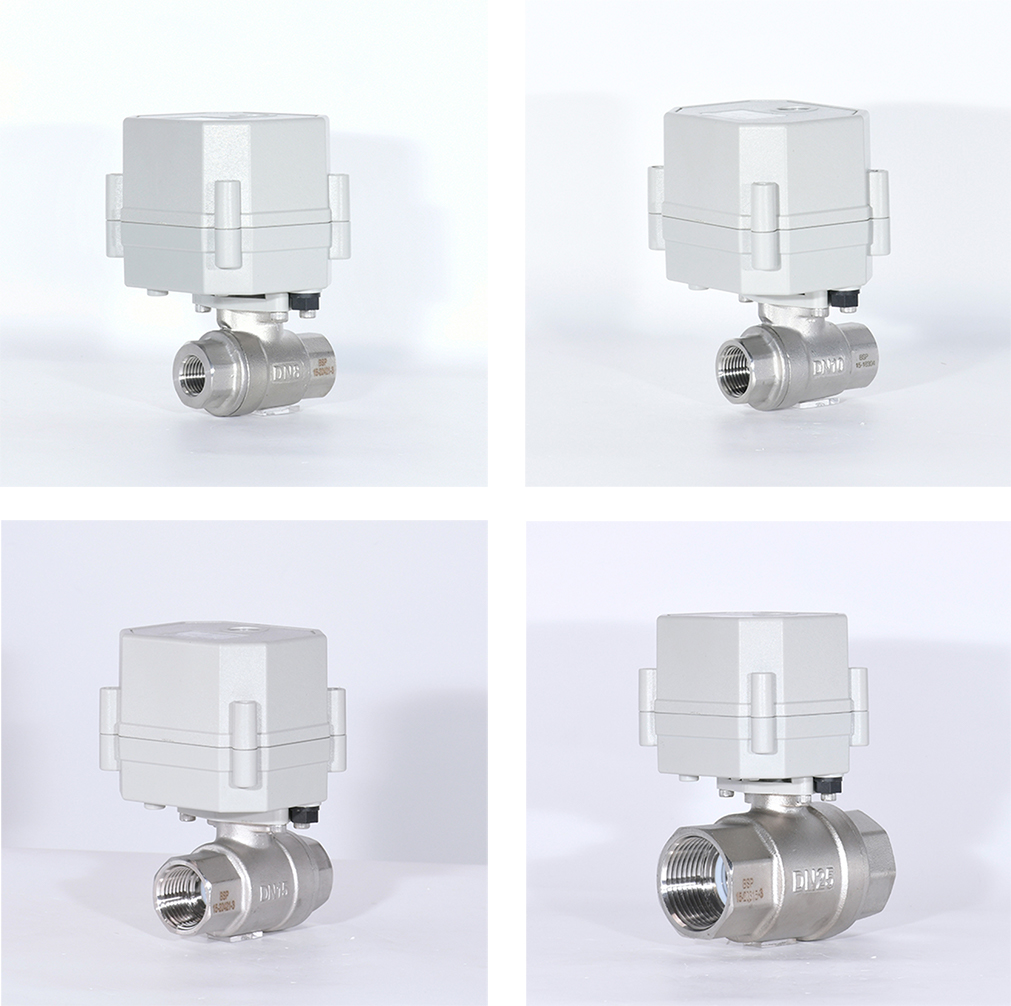

● A20-M8-S2-C (G 1/4  Female) (csq5050)

● A20-M10-S2-C (G 3/8  Female) (csq5049)

● A20-M15-S2-C (G 1/2  Female) (csq5043)

● A20-M20-S2-C (G 3/4  Female) (csq5044)

● A20-M25-S2-C (G 1  Female) (csq5045)

●(bress, input=4~20mA /out put=4~20mA )

Proportional Electric Actuator  Ball Valve

● A20-M8-(bress)-C-(G 1/4  Female) (csq5052)

● A20-M10-(bress)-C (G 3/8  Female) (csq5051)

● A20-M15-(bress)-C (G 1/2  Female) (csq5046)

● A20-M20-(bress)-C (G 3/4  Female) (csq5047)

● A20-M25-(bress)-C (G 1  Female) (csq5048)

●(SUS304,input=0~10V /out put=0~10V)

Proportional Electric Actuator  Ball Valve

(contro signal=0~10V )  (out put=0~10V) (5wire, 1.5m)

(seat=PTFE) (stem=FKM) (body=SUS304)

(Working current=≤500mA) (Life Time=70000 times)

(Voltage=DC12-24V ) (working pressure =10bar)

(with open/close Indicator) (max torque force=3Nm)

(Circulation Medium=Fluid, Air) (Protection class =IP67)

● A20-M8-S2-C (G 1/4  Female)

● A20-M15-S2-C (G 1/2  Female)

● A20-M20-S2-C (G 3/4  Female)

● A20-M25-S2-C (G 1  Female)

●Technical Parameters

●Voltage ( AC/DC12-24V )●working pressure =10bar

●control signal=4-20mA ,0-5V, 0-10V (Optional )

●Product Size ( 1/4"  3/8"  1/2"  3/4''  1"  1 1/4"  NPT/BSP)

●Working current (≤500mA)●Circulation Medium (Fluid, Air)

●Valve Body Material (Stainless steel 304)● Life Time ( 70000 times)

●Design Features

●All-copper gear design, high accuracy output torque, especially  for multi-channel scaling system.

●Small size, compact structure.

●A variety of control methods, either to accept remote valve  position control signal,

but also the feedback signal in place for  computer intelligence unit testing.

●Good sealing performance

■DME  A20-M-S2-C (A20MS2C) 시리즈 2/2-Way 전동 비례제어 서보 액추에이터 볼 밸브 (Proportional Electric Actuator Ball Valve)는 입력 제어 신호(4~20mA, 0~10V 등)의 크기에 비례하여 밸브의 개도각(0~90°)을 정밀하게 조절함으로써 유체 및 수량을 자동 제어하는 서보 타입 전동 볼 밸브입니다.

SUS304, 황동(Brass), PVC 등 다양한 바디 재질 옵션을 제공하여 일반 수처리, 농업용 관수, 화학 약품 라인까지 폭넓게 적용할 수 있습니다.

■주요 사양 및 성능 특성

1. 정밀 비례 제어 (Proportional Servo Control - C 타입)

   • 입력 신호(4~20mA, 0~10V 등)의 변화에 대응하여 볼 밸브의 열림 각도를 연속적으로 제어(유량 가변 제어)합니다.

   • 단순 개폐(On/Off) 방식과 달리 설정한 유량을 정밀하게 유지할 수 있습니다.

2. 구동부 성능 및 보호 등급 (3 Nm / IP67)

   • 최대 토크 3 Nm: 소형 볼 밸브를 빠르고 안정적으로 구동하는 고효율 모터/기어 박스가 탑재되어 있습니다.

   • IP67 방수·방진 등급: 완전 밀폐형 구조로 습기가 많거나 물방울이 튀는 실외, 관수 시설, 수처리 현장에서도 안정적으로 작동합니다.

3. 다양한 바디 재질 선택 가능 (SUS304, Brass, PVC)

   • SUS304 (스테인리스): 고온, 고압, 내식성이 요구되는 산업용 유체 및 식품/음용수 라인

   • 황동 (Brass / Bress): 일반 상수도, 공업용수, 냉난방 배관 라인

   • PVC: 내화학성 및 농약, 액비, 화학 약품, 해수 라인

4. 사용 압력 및 포트 규격 (Max 10 bar / G 1/4" ~ G 1")

   • 사용 압력: 최대 10 bar (1.0 MPa) 수준의 수압 및 공압 환경 대응

   • 포트 사이즈: G 1/4" (DN8)부터 G 1" (DN25)까지 소형~중형 배관 규격 지원

■주요 적용 분야

• 자동 수처리 및 유량 제어 시스템: 정수/폐수 처리, 화학 약품 정량 투입 라인

• 스마트팜 및 자동 관수 시스템: 농업용 용수 유량 가변 제어, 액비 혼합 공급 라인

• HVAC 및 냉난방 차단/제어: 유닛 쿨러, 온수/냉수 순환 유량 제어

• 산업용 세척 및 공정 자동화 설비: 액체 유량 자동 비례 제어반

●DME 서보볼밸브●DME 서보밸브●써보볼밸브●DME 써보밸브●DME전자식 볼 밸브●DME 전자식밸브

●프로페셔날밸브●프로페셔날 볼밸브●전자식 유량조절 볼 밸브 ●물유량조절밸브●전자식유량조절밸브

●기체유량조절밸브●액체유량조절밸브●리퀴더유량조절밸브●에어유량조절밸브●자동유량조절밸브

●오토매틱유량조절밸브●외부 신호 입력으로 유량조절밸브●써보콘트롤밸브

●기계적 또는 전기적 입력 신호에 의해서 압력 또는 유량을 제어하는 밸브.
