MD

A150-M-S2-C 카탈로그

●(SUS304, 4~20mA, seat=PTFE. stem=FKM)

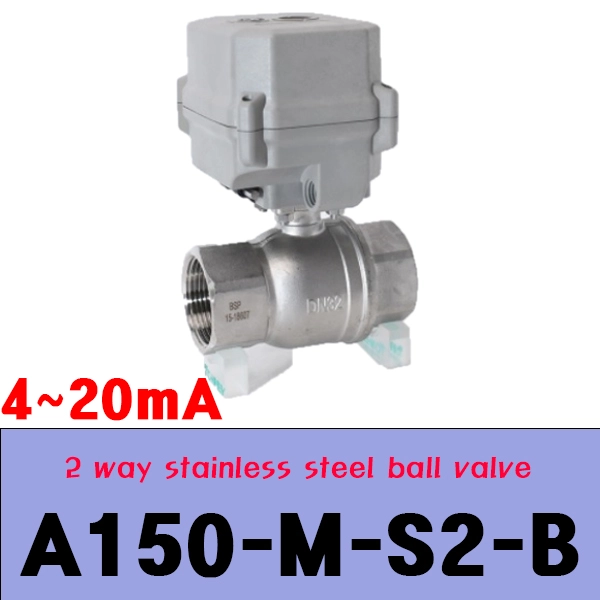

Proportional Electric Actuator Ball Valve

(open / close Indicator) (6 wire, 1.5m) (15 Nm)

(contro signal=4~20mA ) (out put=4~20mA)

(seat=PTFE) (stem=FKM) (body=SUS304)

(open/close time=15 sec)

(Working current=≤500mA) (Life Time=70000 times)

(only Voltage=DC12-24V ) (working pressure =10bar)

(with open/close indicator, with manual override)

(5wire, 1.5m) (max torque force=15 Nm)

(Circulation Medium=Fluid, Air) (Protection class =IP67)

●A150-M15-S2-B (G 1/2 Female)

(In put/Out put=4~20mA) (seat=PTFE) (power=DC12~24V)

●A150-M20-S2-B (G 3/4 Female)

(In put/Out put=4~20mA) (seat=PTFE) (power=DC12~24V)

●A150-M25-S2-B (G 1 Female)

(In put/Out put=4~20mA) (seat=PTFE) (power=DC12~24V)

●A150-M32-S2-B (G 1-1/4 Female)

(In put/Out put=4~20mA) (seat=PTFE) (power=DC12~24V)

●A150-M40-S2-B (G 1-1/2 Female)

(In put/Out put=4~20mA) (seat=PTFE) (power=DC12~24V)

●●A150-M50-S2-B (G 2 Female) (CSQ5054)

(In put/Out put=4~20mA) (seat=PTFE) (power=DC12~24V)

●(SUS316,, 4~20mA, seat=PTFE, stem=PTFE)

Proportional Electric Actuator Ball Valve

(open / close Indicator) (6 wire, 1.5m) (15 Nm)

(contro signal=4~20mA ) (out put=4~20mA)

(seat=PTFE) (stem=PTFE) (body=Nickel Plate)

(open/close time=15 sec)

(Working current=≤500mA) (Life Time=70000 times)

(only Voltage=DC12-24V ) (working pressure =10bar)

(with open/close indicator, with manual override)

(5wire, 1.5m) (max torque force=15 Nm)

(Circulation Medium=Fluid, Air) (Protection class =IP67)

● A150-M15-S2-B (seat=PTFE) (DC12~24V) (G 1/2  Female)

● A150-M20-S2-B (seat=PTFE) (DC12~24V) (G 3/4  Female)

● A150-M25-S2-B (seat=PTFE) (DC12~24V) (G 1  Female)

● A150-M32-S2-B (seat=PTFE) (DC12~24V) (G 11/4  Female)

● A150-M50-S2-B (seat=PTFE) (DC12~24V) (G 2  Female)

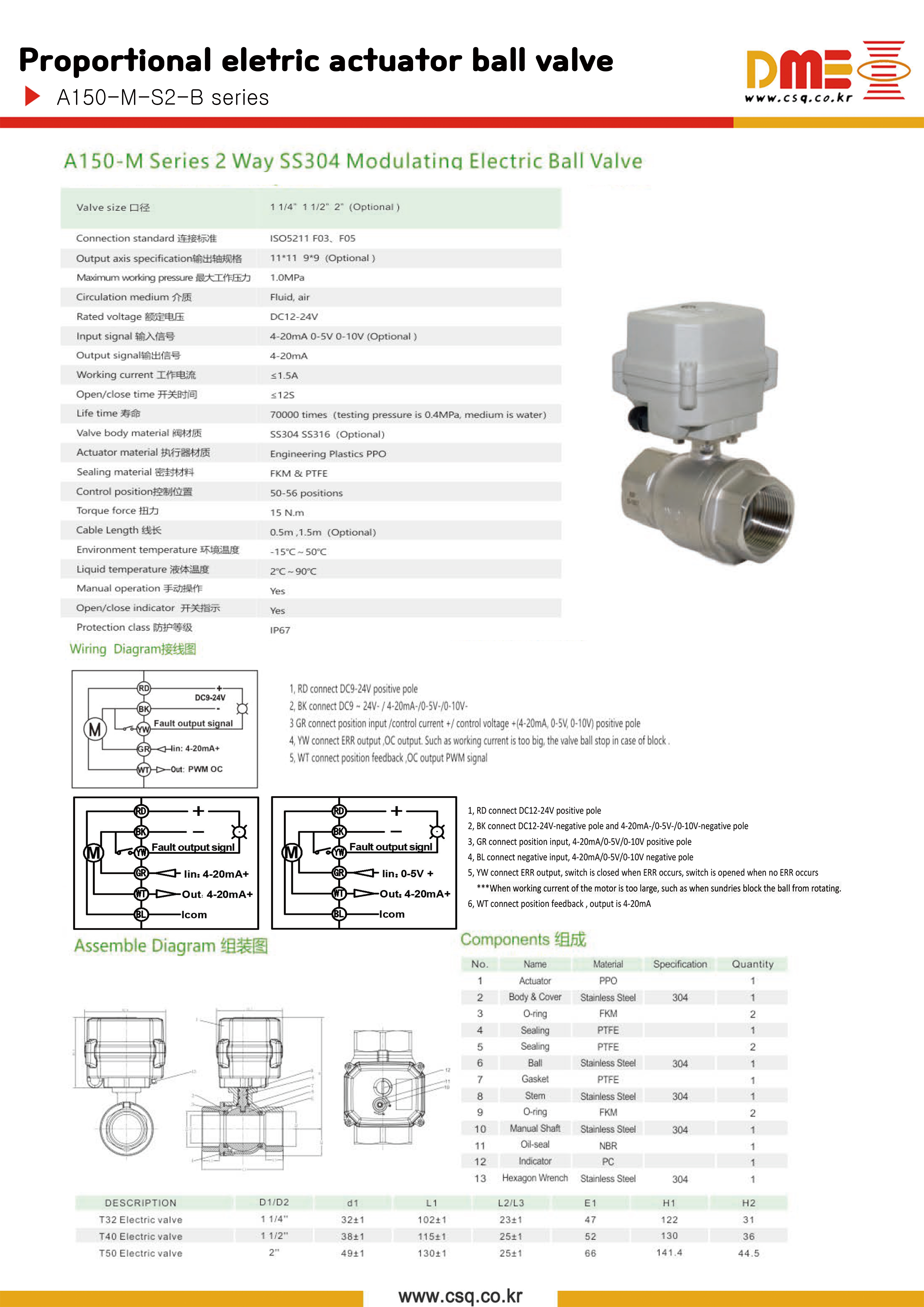

●Technical Parameters

●Voltage ( AC/DC12-24V )

●working pressure =10bar

●control signal=4-20mA ,0-5V, 0-10V (Optional )

●Product Size ( 1/4"  3/8"  1/2"  3/4''  1"  1 1/4"  NPT/BSP)

●Working current (≤500mA)

●Circulation Medium (Fluid, Air)

●Valve Body Material (Stainless steel 304)

● Life Time ( 70000 times)

■DME  A150-M (A150MS2B) 시리즈 2/2-Way 전동 비례제어 서보 액추에이터 볼 밸브 (Modulating Proportional Electric Actuator Ball Valve)는 입력 제어 신호(4~20mA, 0~10V 등)에 비례하여 밸브의 개도각을 0~90°로 정밀 조절하는 중형 서보 타입 전동 볼 밸브입니다.

앞서 다룬 A20 시리즈(3 Nm, G1/4~G1)보다 토크와 유량 규격이 크게 확장된 모델로, 최대 15 Nm의 강력한 출력을 바탕으로 G 1/2"부터 G 2" 크기의 중·대형 배관에 적용됩니다.

■주요 사양 및 성능 특성

1. 강력한 구동 토크 (15 Nm)

   • 15 Nm 토크의 고하중 모터 및 메탈 기어 메커니즘을 탑재하여 G 2" 규격의 볼 밸브도 차속이나 고수압 저항 없이 원활하고 안정적으로 가변 구동합니다.

2. 정밀 모듈레이팅 비례 제어 (Modulating Control - B/C 타입)

   • PLC, 온도/압력 제어기, DDC 컨트롤러에서 전송되는 비례 제어 신호(4~20mA, 0~10V 등)에 맞추어 유량을 연속적으로 조절합니다.

   • 정확한 액추에이터 개도 피드백 신호(S2 사양)를 제어반으로 전달하여 실시간 상태 모니터링이 가능합니다.

3. 고급 스텐레스 바디 (SUS304 / SUS316)

   • SUS304 / SUS316 스테인리스 스틸 재질을 사용하여 내식성, 내화학성, 내열성이 우수하며, 공업용수, 약품, 해수, 식품/음용수 라인까지 적용 가능합니다.

4. 완벽 방수 및 수동 조작 기능 (IP67 & Manual Override)

   • IP67 등급: 완전 밀폐 구조로 습기가 많은 실외 환경이나 유체 분사 환경에서도 내부 기판과 모터를 보호합니다.

   • 수동 클러치/핸들 (M 사양): 정전이나 비상시 수동으로 핸들을 조작하여 밸브를 개폐할 수 있습니다.

5. 적용 배관 규격 (G 1/2" ~ G 2")

   • G 1/2" (DN15)부터 G 2" (DN50)까지 산업용 메인 배관 라인에 대응합니다.

■주요 적용 분야

• 산업용 수처리 및 유량 정밀 제어 시스템: 폐수 처리장 약품 정량 비례 투입, 메인 용수 유량 제어

• 대형 스마트팜 및 농업용 관수 시스템: 구역별 용수 및 액비 혼합 유량 비례 공급 라인

• HVAC / 빌딩 제어: 공조기(AHU), 냉동기, 열교환기 온/냉수 유량 모듈레이팅 제어

• 화학 플랜트 및 세척 설비: 부식성 케미컬 유체 유량 자동 조절 배관
