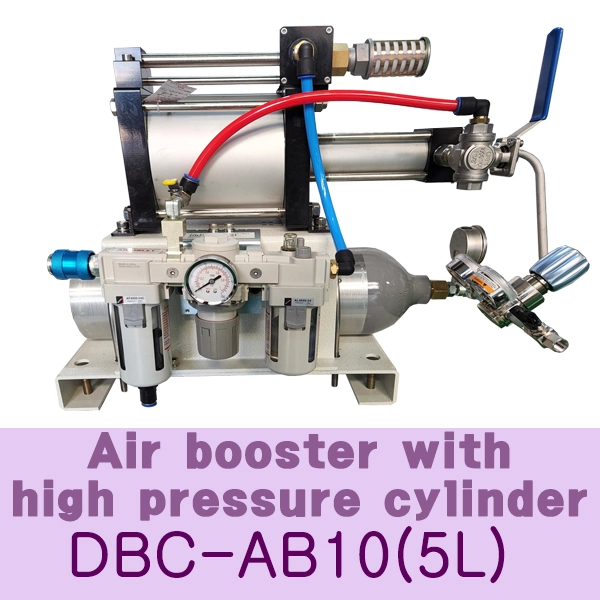

DBC-AB10-A-5Liter●only tank DLWH 5L●(tank=2.5L, 5L)●Air booster UNIT + LWH High Pressure Cylinder)●에어부스터 유니트 + 고압력실린더●에어부스터 유니트 + 고압탱크●(ratio=10:1)(tank=5L)(Max 80bar)●(Sitec,DME)

DBC100-10-A-5Liter 카탈로그    DBC & DLWH 다이아그램

●Air booster,Gas booster (with Tank, 2.5L)

●(ratio=10:1) (gas output pressure adjust range=1~80bar)

●DBC-AB10-2.5L (LWH110-2.5-15-H)-R (csq4923)

●(AB10) + (LWH110-2.5L-15-H) + (QTYH-04)

●Air booster,Gas booster (with Tank, 5L)

●(ratio=10:1) (gas output pressure adjust range=1~80bar)

●DBC-AB10-5L( LWH140-5-15-H)-R (csq4784)

●(AB10) + (LWH140-5L-15-H) + (QTYH-04)

●Air booster,Gas booster (with Tank, 10L)

●(ratio=10:1) (gas output pressure adjust range=1~80bar)

●DBC-AB10-10L (LWH159-10-15-H)-R (csq4741)

●(AB10) + (LWH159-10L-15-H) + (QTYH-04)

●Air booster,Gas booster (with Tank, 20L)

●(ratio=10:1) (gas output pressure adjust range=1~80bar)

●DBC-AB10-20L (LWH159-10-15-H)-R (csq4798)

●(AB10) + (LWH159-20L-15-H) + (QTYH-04)

●PD=(air Drive input pressure=2~8bar)

●PH=(gas Rising output pressure=20~80bar)

●PO=(gas tank output pressure adjust range=1~80bar)

●PS=(gas input Pressure Rising=Air, He, CO2, H2, Ar, N2, etc)

●Air booster,  AB10 특징

에어만 공급하면 Automatic valve 장치에 의해 가스부스터(에어부스터) 가 자동으로 작동하여 펌핑한다.

증압비율에 따른 압력에 도달하면 가스부스터 (에어부스터) 는 자동으로 정지하고

이때, 회로내 압력은 유지되며  가스 (에어) 사용  누유로 압력이 저하 되면

가스부스터(에어부스터)가  자동으로 작동하여 펌핑되고 최고 압력을 유지한다.

■Sitec / DME 사의 에어 부스터 유니트(Air Booster Unit) 및 고압 실린더/탱크(DLWH/LWH) 주요 사양입니다.

일반 공압(1차 압력)을 10:1 비율로 증압하여 LWH/DLWH 고압 탱크에 저장 및 토출하는 고압 에어 공급 전용 시스템입니다.

■주요 명세 및 규격

■. 주요 특징 및 사양 요약

●10:1 고비율 증압: 입력 공기 압력을 최대 10배까지 상승시켜 2차측 고압 라인을 형성합니다. (예: 6 bar 공기 입력 시 최대 60 bar 승압)

●LWH / DLWH 고압 실린더 탱크 적용:

1,일반 에어 탱크 대비 내전압 및 기밀성이 우수한 고압 실린더형 저장 탱크를 장착하여 맥동(Pressure Pulsation) 현상을 줄이고 안정적인 고압을 유지합니다.

2, 단품 저장용 용기로 DLWH 2.5L / 5L / 8L 등 선택 사용이 가능합니다.

3, 전원 불필요 (순수 공압 구동): 전기 모터나 센서 배선 없이 공압 신호만으로 자가 작동하므로, 방폭/안전 구역 및 고전압 사용이 불가능한 현장에 적합합니다.

■주요 용도:

●고압 기밀 시험기, 누설 테스트 및 수압시험가 , 유압 시험기 프리차징

●고압 작동식 니들 밸브 및 고압 액추에이터 제어용

●국소 부위 high-pressure air 공급 라인
