●(AAx2 Batteries type) LCD Magnetic tape Display

(panel cutout=67-32) (Disply resoluton=50um)

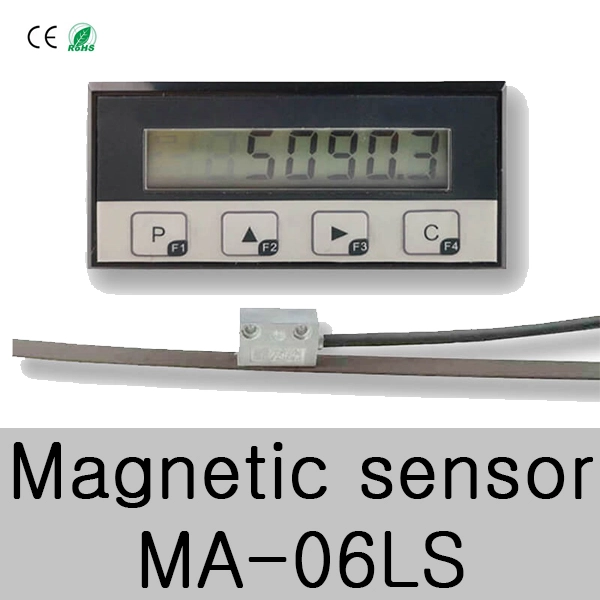

●MA06LS (Tape TR50)(csq5200)

●only Magnetic tape

(Disply resoluton=50um) (pole pitch=5mm)

●TR50 tape-1m (csq5201)

●(참고) (C LR14X1 Batteries , with DC24V)

LED Magnetic tape Display

(panel cutout=67-32) (Disply resoluton=50um)

●MA06E (Tape TR50) (csq5193)

 ●(참고) (only AA X2 Batteries type) LCD Magnetic tape Display

(panel cutout=92-42) (Disply resoluton=50um)

● M503 (Tape TR50) (csq5197)

■MA-06LS / MA06-06E (M503 계열)은 AA 건전지 2개로 작동하는 배터리 내장형 마그네틱 리니어스케일 디스플레이 시스템입니다. 전원 배선이 어려운 산업용 공작기계, 목공기계, 가공 테이플, 절단기 등에 부착하여 이동 거리를 실시간으로 측정 및 표시하는 위치 표시 장치(Position Display)입니다.

■ 주요 구성 및 메커니즘

• LCD 디스플레이 단말기 (MA-06LS / M503): AA 건전지 2개로 수개월~1년 이상 작동하는 저전력 디스플레이.

• 마그네틱 센서 헤드 (MA06-06E / MA-06-E): 마그네틱 테이프 위를 감응하며 비접촉 방식으로 이동량을 읽어내는 센서.

• 마그네틱 테이프 (TR50 / 5mm 폴 피치): 기계의 스트로크 길이에 맞춰 부착하는 자성 밴드로, 먼지나 기름에 강한 내구성을 가집니다.

■ 핵심 규격 및 성능 특징

■주요 적용 분야

• 목공 및 알루미늄 절단기: 절단 펜스(Fence) 및 가이드의 이동 거리 정밀 측정.

• 공작기계 & 수공구 테이블: 밀링, 드릴링, 판금 슬라이딩 테이블의 위치 표시.

• 스톤/유리 가공 설비: 습기와 분진이 많고 외부 전기 배선이 번거로운 가공 라인.

■설치 및 사용 가이드

1. 테이프 부착: 평평하고 깨끗한 면에 유분 및 먼지를 제거한 후 TR50 마그네틱 테이프를 일직선으로 붙입니다. (상부에 스텐 커버 테이프 부착 권장)

2. 센서 갭 유지: 센서 헤드와 테이프 사이 간격이 0.8 mm 안팎이 되도록 가이드를 맞춰 설치해야 계측 오차나 읽기 에러가 발생하지 않습니다.

3. 건전지 교체: LCD 화면에 Low Battery 아이콘이 표시되면 AA 배터리 2개를 교체해 줍니다. 내부 세팅값(파라미터 및 원점)은 배터리를 빼더라도 유지됩니다.
