●infrared temperature sensor

(적외선 온도센서=비접촉식으로  정확한 온도 측정 센서)

● Temperature measurement   accuracy=±2℃

●Repeat accuracy=±1% of the measured value or ±1℃, whichever is greater

● Signal output=4~20mA、RS485

● Supply voltage=10~30VDC、5~30VDC (RS485)

●Optical resolution =20:1

● FST600-400A (Measuring range=0~100℃ ) (csq5211)

● FST600-400A (Measuring range=0~200℃ )

● FST600-400A (Measuring range=0~300℃ ) (csq5212)

● FST600-400A (Measuring range=0~400℃ )

● FST600-400A (Measuring range=0~500℃ )

● FST600-400A (Measuring range=0~600℃ )

● FST600-400A (Measuring range=0~700℃ )

● FST600-400A (Measuring range=0~800℃ )

● FST600-400A (Measuring range=0~900℃ )

● FST600-400A (Measuring range=0~1000℃ )

● FST600-400A (Measuring range=0~1200℃ )

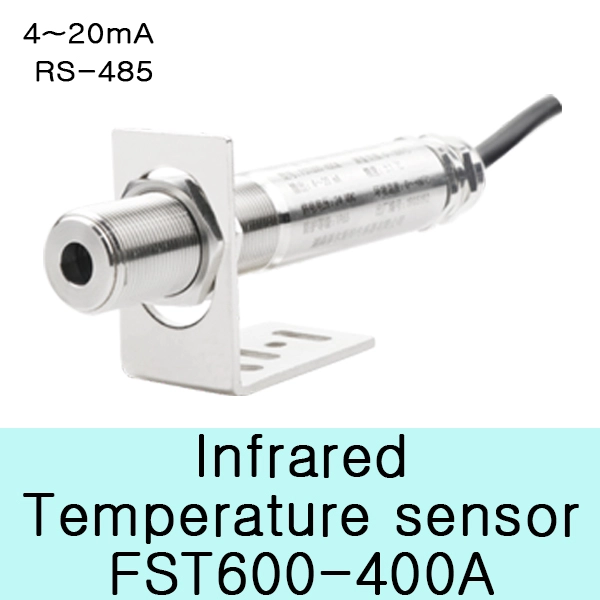

■ FST600-400A는 고온용 비접촉식 적외선 온도 센서 트랜스미터(Online Infrared Temperature Sensor/Transmitter)입니다. 측정 대상물에 직접 접촉하지 않고 표면에서 방출되는 적외선 에너지를 감지하여 100℃~1200℃ 범위의 고온을 실시간 표준 아날로그 신호(4~20mA 등)나 통신 신호(RS485)로 변환해 줍니다.

■ 핵심 사양 및 특징

• 측정 온도 범위: 100℃ ~ 1200℃ (고온 열처리, 금속 가공 및 세라믹 소성 라인에 최적화)

• 비접촉식 측정 방식: 이동 중이거나 접근이 위험한 고온 물체, 부식성 재료, 통전 상태의 구조물 표면 온도를 안전하게 측정.

• 광학 분해능 (D:S 비율): 먼 거리에서도 작은 측정 포인트를 정확히 집속할 수 있는 고성능 광학 렌즈 적용.

• 방사율 (Emissivity) 조절: 대상물 재질(철, 스테인리스, 유리, 세라믹 등)에 따른 방사율 설정 가능 ($0.10 \sim 1.00$).

• 출력 신호: 4~20mA 표준 전류 출력 및 RS485 (Modbus RTU) 통신 지원으로 PLC, 온도 컨트롤러, 인버터 시스템과 용이한 연동.

• 하우징 구조: 스테인리스 스틸(SUS) 원통형 콤팩트 바디로 IP65 수준의 방수·방진 성능 확보.

■ 주요 적용 분야

• 금속 및 열처리 공정: 단조, 주조, 압연, 열처리 노(Furnace) 내부 재료 온도 감시.

• 유리 및 세라믹 산업: 세라믹 용융, 유리 성형, 용선 및 고온 분말 용기 표면 온도 측정.

• 전력 및 설비 진단: 고전압 변압기, 부스바, 모터 베어링의 고온 발열 모니터링.

• 컨베이어 이송 라인: 고속으로 이동하는 제품의 표면 온도 연속 모니터링.

■ 설치 및 측정 시 유의사항

1. 광학 거리 비율(D:S) 확인:

   센서와 측정 대상 간의 거리(D)에 따른 스팟 크기(S)를 고려하여, 측정 대상면이 센서의 측정 스팟 영역보다 항상 커야 정밀한 온도가 측정됩니다.

2. 렌즈 보호 (Air Purging):

   분진, 연기, 유분 스팀이 많은 환경에서는 렌즈에 오염물질이 쌓여 측정 오차가 발생할 수 있으므로 에어 퍼지(Air Purge) 자켓을 함께 장착하여 clean air를 블로잉해 주는 것이 좋습니다.

3. 방사율(Emissivity) 보정:

   광택이 있는 금속이나 앤티크 스텐 표면 측정 시 방사율 값이 낮아 실제보다 낮게 측정될 수 있으므로, 재질별 방사율 표를 참고하여 보정치를 입력해야 합니다.
