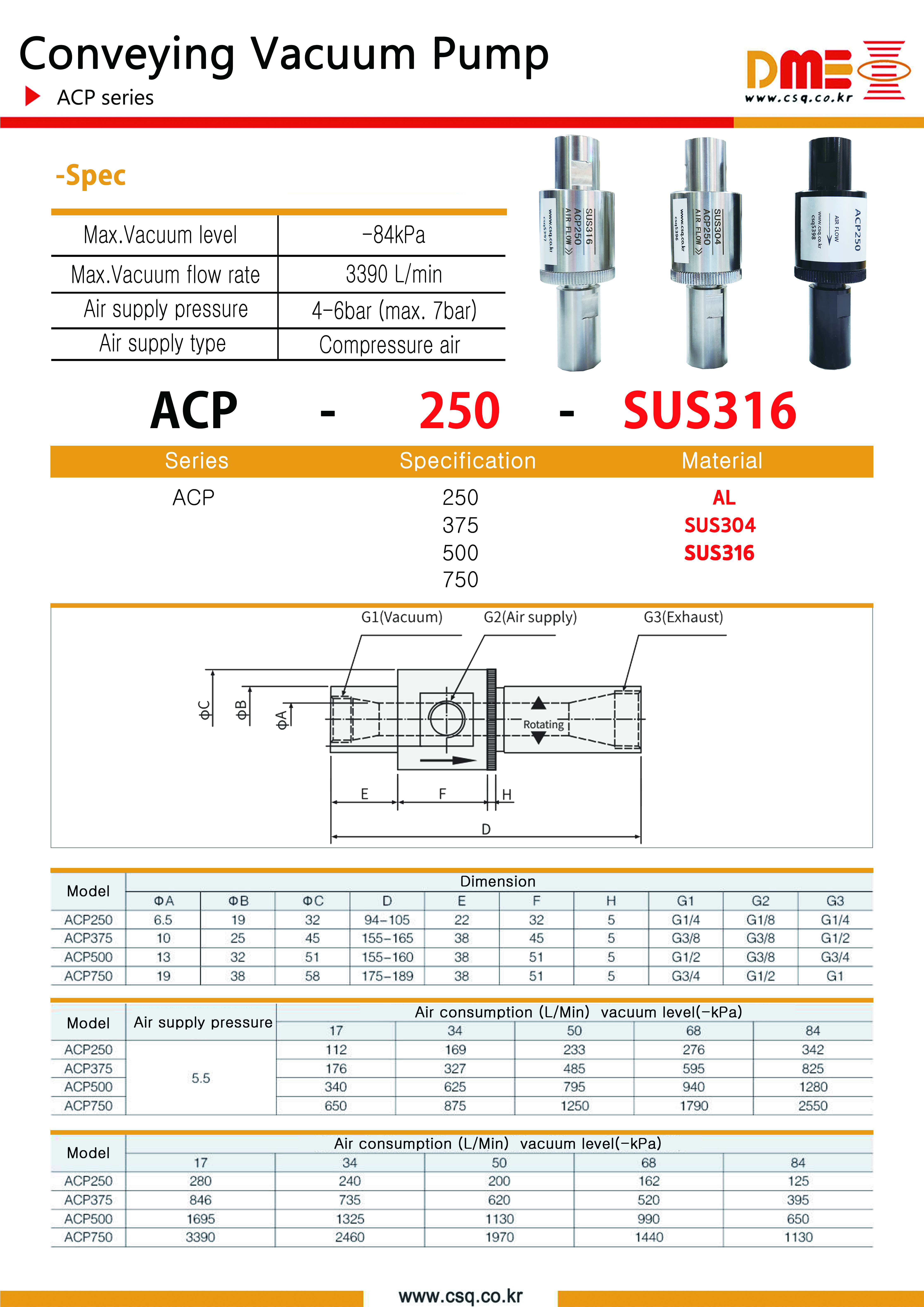

   ACP 카탈로그

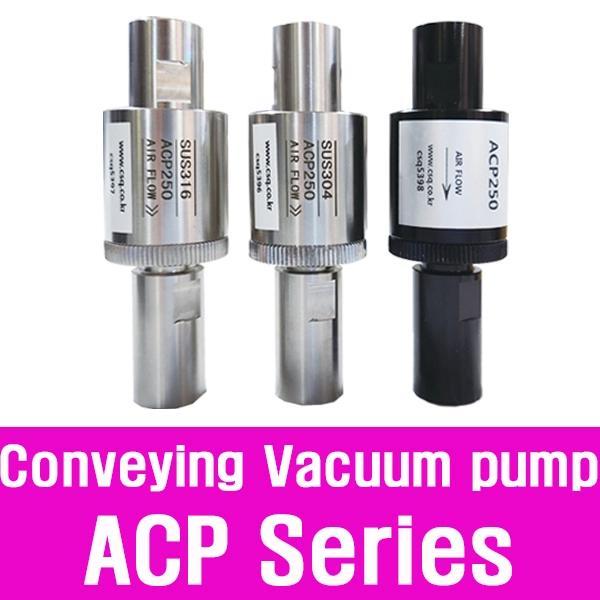

●aluminum alloy Conveying Vacuum Pump (-84kpa)

●Material Conveying Vacuum Pumps

●ACP-250-AL (-84kPa) (125NL/min) (CSQ5398)

(vacuum IN=G1/4 F) (air supply=G1/8 F) (Ex=G1/4 F)

●ACP-375-AL (-84kPa) (395NL/min)

(vacuum IN=G3/8 F) (air supply=G3/8 F) (Ex=G1/2 F)

●ACP-500-AL (-84kPa) (650NL/min)

(vacuum IN=G1/2 F) (air supply=G3/8 F) (Ex=G3/4 F)

●ACP-750-AL (-84kPa) (1130NL/min)

(vacuum IN=G3/4 F) (air supply=G1/2 F) (Ex=G1 F)

●SUS304 Conveying Vacuum Pump (-84kpa)

(material=304 Stainless steel)

●ACP-250-SUS304 (-84kPa) (125NL/min) (CSQ5396)

(vacuum IN=G1/4 F) (air supply=G1/8 F) (Ex=G1/4 F)

●ACP-375-SUS304 (-84kPa) (395NL/min)

(vacuum IN=G3/8 F) (air supply=G3/8 F) (Ex=G1/2 F)

●ACP-500-SUS304  (-84kPa) (650NL/min)

(vacuum IN=G1/2 F) (air supply=G3/8 F) (Ex=G3/4 F)

●ACP-750-SUS304  (-84kPa) (1130NL/min)

(vacuum IN=G3/4 F) (air supply=G1/2 F) (Ex=G1 F)

●SUS316 Conveying Vacuum Pump (-84kpa)

(material=316 Stainless steel)

●ACP-250-SUS316 (-84kPa) (125NL/min) (CSQ5397)

(vacuum IN=G1/4 F) (air supply=G1/8 F) (Ex=G1/4 F)

●ACP-375-SUS316 (-84kPa) (395NL/min)

(vacuum IN=G3/8 F) (air supply=G3/8 F) (Ex=G1/2 F)

●ACP-500-SUS316  (-84kPa) (650NL/min)

(vacuum IN=G1/2 F) (air supply=G3/8 F) (Ex=G3/4 F)

●ACP-750-SUS316  (-84kPa) (1130NL/min)

(vacuum IN=G3/4 F) (air supply=G1/2 F) (Ex=G1 F)

■DME 등에서 공급하는 ACP 시리즈 스텐레스 스틸 컨베잉 진공 펌프 (Stainless Steel Vacuum Conveying Venturi Pump: ACP250, ACP375, ACP750)의 주요 기술 사양, 구동 원리 및 특징 정보입니다.

본 제품은 내부 가동 부품(Moving Parts)이 없는 벤투리 노즐(Venturi Nozzle) 원리 기반의 스텐레스316/304 진공 펌프로, 분체(파우더), 알갱이(펠렛), 소형 부품, 펠릿재 등을 압축공기(Compressed Air)만으로 이송하는 직통형(Straight-through) 분체이송 진공 펌프입니다.

■ACP 시리즈 핵심 모델별 기술 사양

• 사용 압력: 4 ~ 6 bar} \ (0.4 ~0.6MPa) 압축공기

• 주요 재질: STS304 / STS316L (식품/제약 대응 위생 등급)

• 최고 진공도: -84 kPa (높은 진공 흡인력으로 비중이 높은 분체나 이송 거리가 긴 조건에서도 우수한 수송력 발휘)

• 최대 토출 흡입 유량: 최대 1,130 L/min (ACP750 기준)

■구동 원리 및 구조적 특장점

1. 직통형(Straight-Through) 막힘 방지 설계:

   펌프 내부 통로가 일직선으로 완전히 관통되어 있어 분체, 알갱이, 섬유질, 펠릿 등이 걸리거나 막히지 않고(Clog-free) 고속으로 이송됩니다.

2. 모터 및 가동 부품이 없는 무전원 구조 (No Moving Parts):

   전기 모터, 임펠러, 패킹 등이 없어 마모나 발열이 없으며, 폭발 위험 환경(방폭 구역)에서도 압축공기 연결만으로 안심하고 작동합니다.

3. 위생적인 올 스텐레스(STS304/316) 재질:

   식품, 제약, 화학 라인에서 요구하는 부식 방지 및 내화학성을 완벽히 충족하며, 분해 세척(CIP/SIP) 및 가열 소독이 용이합니다.

4. 강력한 -84kPa 진공 흡입력:

   단순 이송 외에도 밀폐 용기 내의 고진공 형성, 액체 및 분체 동시 흡입 등 가혹한 이송 조건에 뛰어난 효율을 제공합니다.

■ 주요 적용 분야 (Applications)

• 제약/화학 공정: 원료 분체(파우더), 알약, 캡슐, 정제 등의 고속 부서짐 없는 이송

• 식품 제조 공정: 설탕, 밀가루, 조미료, 커피두, 분유 등 인라인 무균 이송

• 플라스틱 성형 공정: 수지 펠렛(Pellet), 사출기 hopper 로더(Loader) 연동

• 섬유 및 자동화 공정: 가공 잔여물, 찌꺼기, 소형 기계 부품 흡입 반송

● Pneumatic Conveyor는 압력관의 흐름을 이용하여 분말 및 입상물을 이송하는 신기술로 생산성이 높고 구조가 간단하며 승하강이 가능하고 조작이 간편하여 날씨와 지역의 영향을 받지 않습니다. 공압 이송 장거리 및 대용량 자재 이송에 매우 적합합니다. 압축 공기의 작은 제트가 노즐을 통해 주입되어 한쪽 끝에는 진공을 만들고 다른 쪽 끝에는 고속 기류를 생성하여 즉각적인 반응을 일으킬 수 있습니다. 재료 전달 속도는 입구 압축 공기의 압력을 조정하여 쉽게 조정할 수 있습니다.

 ●압축 공기를 넣은 컨베이어의 소개

공압 컨베이어는 압축 공기로 구동되며 표준 파이프, 호스 또는 강관에 연결되어 다양한 유형의 고체 입자 물질을 짧은 거리에 효율적으로 운반합니다. 압력 조절기를 사용하여 압축 공기 압력을 조정하여 재료 운반 속도를 효과적으로 제어할 수 있으며 부스터 공기 보충 장치로 사용할 수 있습니다.
공압 컨베이어는 공압 컨베이어, 공압 컨베이어, 공압 컨베이어, 재료 컨베이어, 입자 컨베이어, 온라인 컨베이어, 파이프라인 컨베이어 등으로도 불립니다. 섬유, 화학 식품, 전자 플라스틱, 의약품, 포장 및 기타 산업에서 공급, 섬유 드로잉, 재료 운반, 폐기물 제거, 파편 제거, 부품 이송, 충전 작업 등에 사용됩니다.
